Máy Kéo Nén Vạn Năng Thủy Lực Insize UTM-H (300kN – 3000kN) – Servo, Chuẩn ISO 7500-1, Hàng Chính Hãng

Máy kéo nén vạn năng Insize UTM-H (Hydraulic Universal Testing Machine) là hệ thống thử nghiệm vật liệu cao cấp vận hành bằng công nghệ Servo điện thủy lực với cơ chế kiểm soát vòng lặp kín (Closed-loop).

Được thiết kế chuyên biệt cho các phòng thí nghiệm LAS-XD, nhà máy luyện kim và các trung tâm kiểm định, dòng UTM-H cung cấp dải lực cực rộng từ 300kN đến 3000kN (30 tấn – 300 tấn). Thiết bị đảm bảo độ chính xác Class 1 khi thực hiện các phép thử phá hủy trên vật liệu có độ cứng cao như: thép thanh vằn, bê tông, cáp dự ứng lực theo đúng chuẩn quốc tế.

1. Tổng quan về dòng máy Insize UTM-H

Dòng thiết bị Insize UTM-H đại diện cho công nghệ thử nghiệm tiên tiến của INSIZE, kết hợp giữa hệ thống truyền động thủy lực mạnh mẽ và bộ điều khiển kỹ thuật số thông minh. Máy được trang bị hệ thống servo điện thủy lực (Electro-hydraulic servo), cho phép kiểm soát vòng lặp kín (closed-loop) đối với ứng suất, biến dạng và vận tốc thử nghiệm, đảm bảo kết quả trung thực tuyệt đối theo các tiêu chuẩn quốc tế.

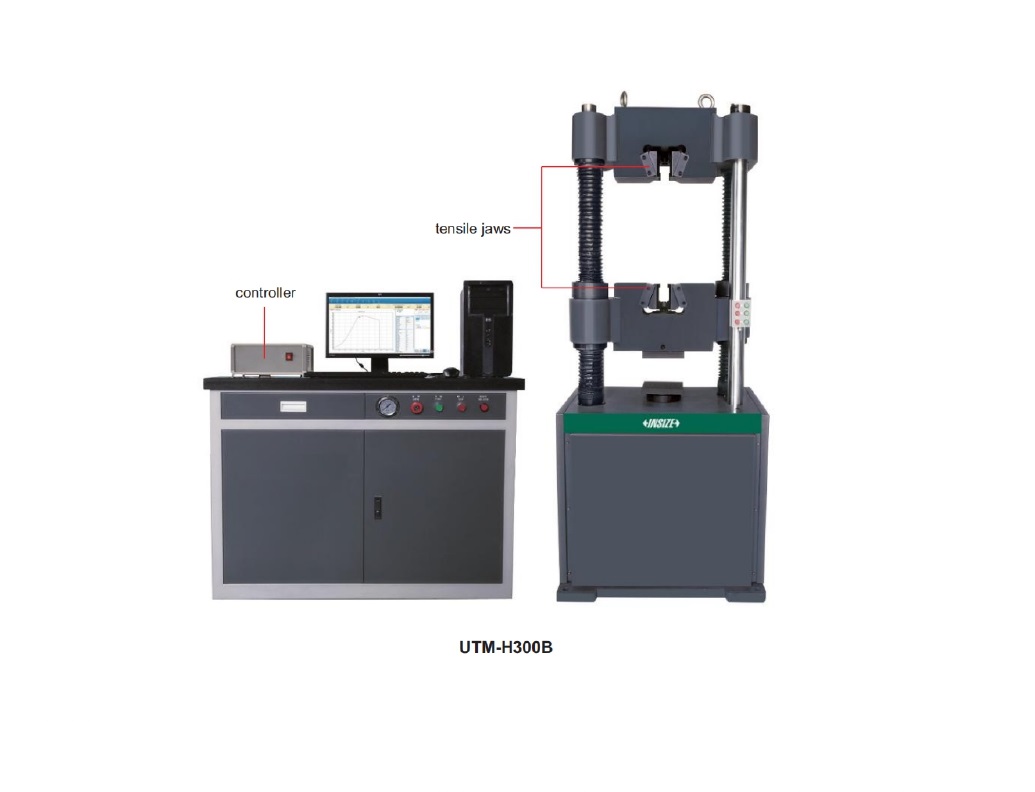

Các model phổ biến trong dòng này bao gồm: UTM-H300B, UTM-H600B, UTM-H1000B, UTM-H2000B và UTM-H3000B.

---

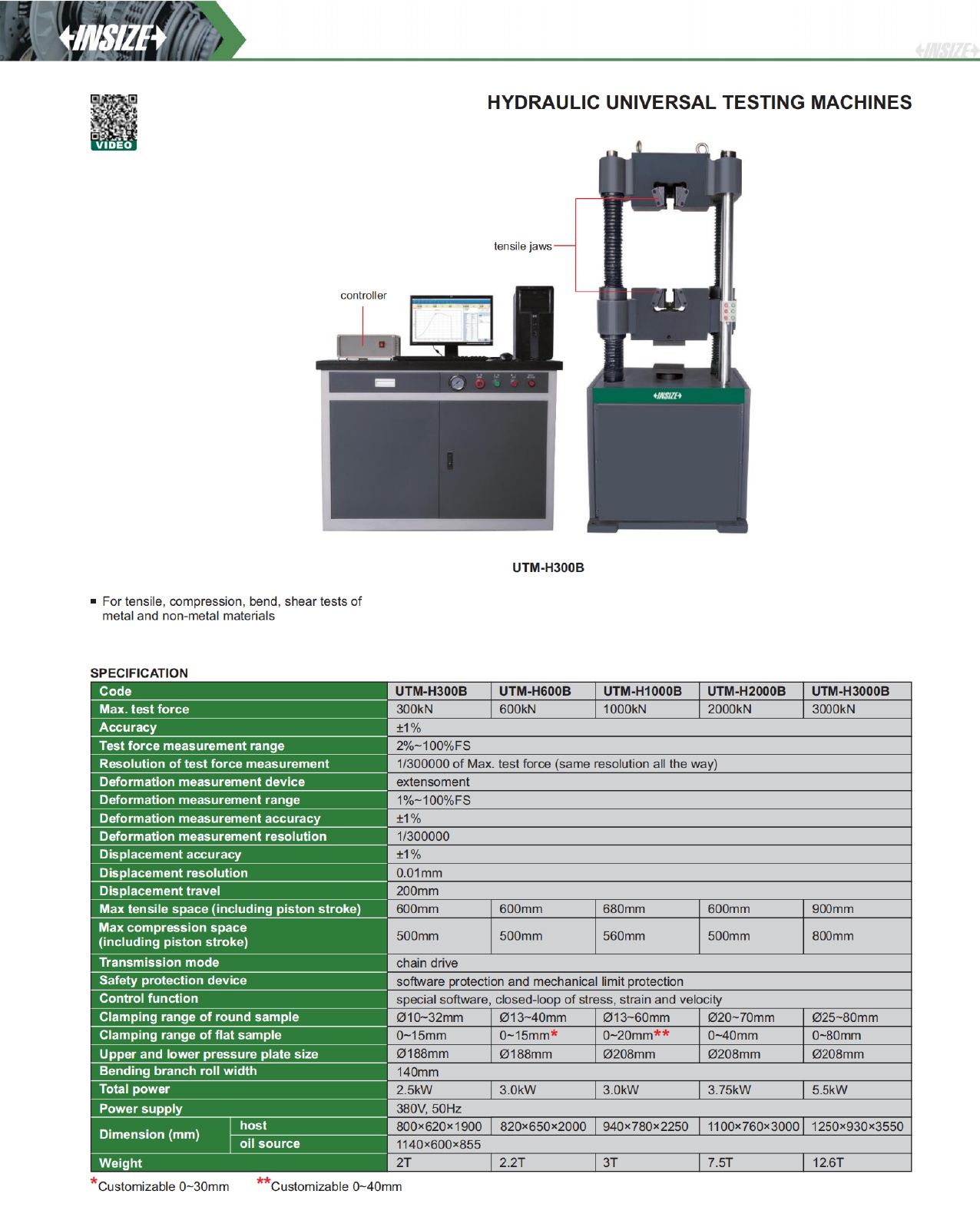

2. Thông số kỹ thuật chi tiết hệ thống Insize UTM-H

Hệ thống được phân cấp dựa trên lực thử tối đa để đáp ứng mọi nhu cầu từ đo lường linh kiện nhỏ đến kết cấu thép siêu trọng:

Đặc tính kỹ thuật	UTM-H300B	UTM-H600B	UTM-H1000B	UTM-H2000B	UTM-H3000B
Lực thử tối đa	300kN	600kN	1000kN	2000kN	3000kN
Độ chính xác lực	±1%	±1%	±1%	±1%	±1%
Độ phân giải lực	1/300.000	1/300.000	1/300.000	1/300.000	1/300.000
Hành trình piston	200mm	200mm	200mm	200mm	200mm
Không gian kéo tối đa	600mm	600mm	680mm	600mm	900mm
Không gian nén tối đa	500mm	500mm	560mm	500mm	800mm
Kẹp mẫu tròn (Ø)	10-32mm	13-40mm	13-60mm	20-70mm	25-80mm
Kẹp mẫu phẳng	0-15mm	0-15mm	0-20mm	0-40mm	0-80mm
Tổng công suất	2.5kW	3.0kW	3.0kW	3.75kW	5.5kW
Trọng lượng máy	2 Tấn	2.2 Tấn	3 Tấn	7.5 Tấn	12.6 Tấn

Phụ kiện bảo vệ an toàn (Tùy chọn thêm)

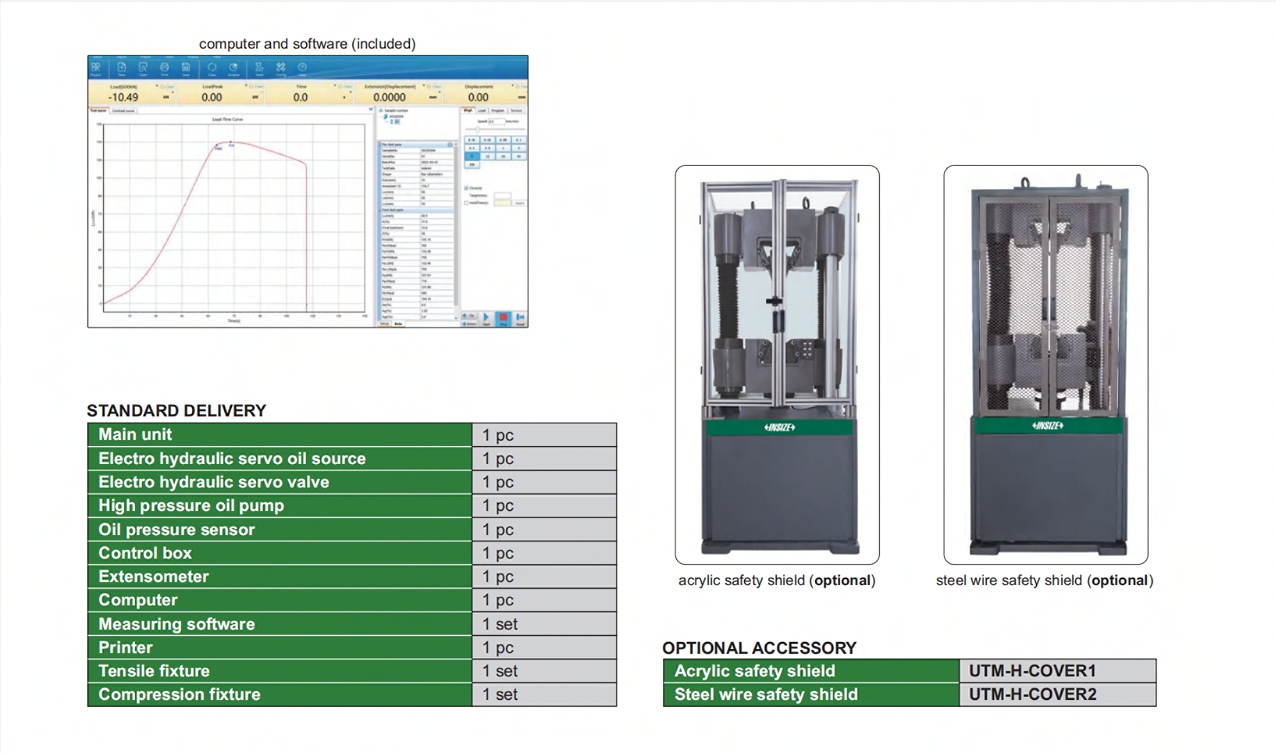

Để đảm bảo an toàn tuyệt đối trong quá trình thử nghiệm phá hủy vật liệu, INSIZE cung cấp 2 loại tấm chắn bảo vệ:

• UTM-H-COVER1: Tấm chắn bảo vệ bằng chất liệu Acrylic (trong suốt, dễ quan sát).

• UTM-H-COVER2: Tấm chắn bảo vệ bằng Lưới thép (Steel wire) (độ bền cực cao, chống va đập mạnh).

Cách lựa chọn tấm chắn bảo vệ phù hợp cho Insize UTM-H

Việc thử nghiệm vật liệu ở tải trọng hàng trăm tấn (lên đến 3000kN) luôn tiềm ẩn nguy cơ phóng các mảnh vụn vật liệu khi bị đứt gãy hoặc phá hủy. Tùy vào đặc thù vật liệu và yêu cầu quan sát, kỹ sư có thể lựa chọn một trong hai loại tấm chắn sau:

1. Tấm chắn Acrylic (Mã: UTM-H-COVER1)

• Đặc điểm: Chế tạo từ nhựa Acrylic cao cấp, có độ trong suốt gần như tuyệt đối.

• Ưu điểm: Cho phép kỹ thuật viên quan sát rõ ràng từng diễn biến nhỏ nhất của mẫu thử trong suốt quá trình kéo hoặc nén mà không bị cản trở tầm nhìn.

• Khi nào nên chọn?

  • Phù hợp cho các phép thử uốn (bend) hoặc kéo (tensile) các loại vật liệu có độ dẻo cao, ít bắn mảnh vụn nhỏ và sắc nhọn.

  • Dùng trong các phòng thí nghiệm giảng dạy hoặc R&D, nơi việc quan sát sự biến dạng trực quan của mẫu là ưu tiên hàng đầu.

2. Tấm chắn Lưới thép (Mã: UTM-H-COVER2)

• Đặc điểm: Cấu tạo từ lưới thép cường độ cao, khung xương chắc chắn bao quanh khu vực thử nghiệm.

• Ưu điểm: Khả năng chịu va đập cực tốt, ngăn chặn hiệu quả các mảnh vụn kim loại hoặc bê tông bắn ra với vận tốc lớn khi vật liệu bị phá hủy đột ngột.

• Khi nào nên chọn?

  • Bắt buộc đối với các phép thử nén (compression) bê tông, đá, hoặc các hợp kim giòn có xu hướng vỡ vụn mạnh.

  • Sử dụng trong môi trường sản xuất công nghiệp nặng, công trường xây dựng, nơi an toàn lao động là tiêu chuẩn khắt khe nhất.

  • Lý tưởng cho các model công suất lớn như UTM-H2000B hoặc UTM-H3000B.

---

3. Những tính năng đột phá của Insize UTM-H

3.1. Hệ thống điều khiển Servo điện thủy lực độ chính xác cao

Insize UTM-H sử dụng van servo và bơm dầu cao áp hiệu suất cao, cho phép điều khiển tải trọng và tốc độ thử nghiệm cực kỳ mịn. Độ phân giải phép đo đạt tới 1/300.000 trên toàn dải đo, giúp máy ghi lại được những biến đổi nhỏ nhất của vật liệu ngay cả khi chịu tải trọng cực lớn.

3.2. Phần mềm đo lường và máy tính chuyên dụng

Đi kèm với hệ thống là bộ máy tính và phần mềm đo lường chuyên dụng của INSIZE. Phần mềm này không chỉ hiển thị biểu đồ thử nghiệm (Lực-Thời gian, Lực-Biến dạng, Ứng suất-Biến dạng) theo thời gian thực mà còn hỗ trợ xuất báo cáo chi tiết theo các tiêu chuẩn quốc tế như ASTM hay ISO.

3.3. Thiết bị đo biến dạng (Extensometer)

Để đảm bảo độ chính xác khi đo độ giãn dài của mẫu kim loại, Insize UTM-H trang bị sẵn đầu đo giãn dài chuyên dụng (Extensometer) với độ chính xác ±1%, giúp kỹ sư xác định chính xác giới hạn chảy và mô-đun đàn hồi của vật liệu.

---

4. Giá trị thiết bị mang lại cho doanh nghiệp khi sử dụng thiết bị Insize UTM-H

Sở hữu hệ thống Insize UTM-H mang lại lợi thế cạnh tranh rất lớn cho các đơn vị sản xuất và kiểm định:

Kiểm soát chất lượng tuyệt đối: Đảm bảo mọi lô thép, bê tông hoặc vật liệu kết cấu đều đạt chuẩn trước khi đưa vào công trình, giúp tránh rủi ro sập đổ hoặc hư hỏng.

Tăng năng suất thí nghiệm: Cơ chế kẹp thủy lực giúp thao tác gá mẫu nhanh chóng, an toàn và chắc chắn hơn so với các dòng kẹp cơ khí truyền thống.

Tuổi thọ cao, vận hành bền bỉ: Khung máy (Host) được đúc bằng vật liệu siêu bền, chịu được rung động mạnh khi vật liệu bị đứt gãy ở tải trọng hàng trăm tấn.

---

5. Ứng dụng thực tế và những lưu ý bảo trì

Dòng máy Insize UTM-H là giải pháp bắt buộc trong quy trình kiểm soát chất lượng (QC) đầu vào/đầu ra, đáp ứng hoàn hảo các yêu cầu thử nghiệm khắt khe nhất:

✅ Ngành Thép & Kết Cấu Kim Loại

• Thử Kéo (Tensile Test): Chuyên dùng kiểm tra thép thanh vằn (Rebar), thép tấm, thép hình. Máy tự động vẽ biểu đồ xác định giới hạn chảy, giới hạn bền đứt và độ giãn dài.

• Tiêu chuẩn áp dụng: TCVN 1651, ISO 6892, ASTM A370.

✅ Ngành Xây Dựng & Bê Tông (Chuẩn LAS-XD)

• Thử Nén (Compression Test): Với không gian nén rộng và tấm đệm gia cường, máy thực hiện tốt các bài test nén mẫu bê tông (lập phương/hình trụ), gạch xây dựng và xi măng.

• Thử Uốn (Bending Test): Kiểm tra độ bền uốn của thép cốt bê tông hoặc dầm vật liệu xây dựng.

✅ Ngành Sản Xuất Bu Lông & Cáp

• Thử tải trọng (Proof Load): Kiểm tra khả năng chịu tải của bu lông cường độ cao, ốc vít và đai ốc.

• Thử Cắt & Kéo đứt: Đánh giá độ bền của cáp dự ứng lực và các mối hàn kim loại.

Bảo trì và Lưu ý sử dụng

• Lưu ý an toàn: Insize UTM-H tạo ra lực nén/kéo cực lớn. Luôn lắp đặt tấm chắn bảo vệ (Acrylic hoặc Steel wire safety shield) để tránh các mảnh vụn vật liệu bắn ra khi bị phá hủy.

• Thay dầu thủy lực định kỳ: Hệ thống servo rất nhạy cảm với bụi bẩn. Cần kiểm tra độ sạch của dầu và thay thế lọc dầu định kỳ để đảm bảo van servo không bị kẹt.

• Nguồn điện: Máy sử dụng nguồn điện 3 pha 380V/50Hz. Cần đảm bảo nguồn điện ổn định để bộ điều khiển trung tâm hoạt động chính xác.

---

6. Quy trình vận hành chuẩn cho hệ thống Insize UTM-H

Để đảm bảo kết quả đo chính xác và an toàn cho thiết bị, kỹ thuật viên cần tuân thủ quy trình 5 bước sau:

• Kiểm tra hệ thống dầu: Đảm bảo mức dầu thủy lực trong nguồn dầu (oil source) luôn nằm trong vạch quy định. Kiểm tra độ kín của các ống dẫn dầu cao áp.
• Khởi động và làm ấm máy: Bật nguồn máy tính và bộ điều khiển trung tâm, sau đó khởi động bơm dầu. Nên để máy chạy không tải khoảng 3-5 phút để ổn định áp suất dầu trong hệ thống servo.
• Gá mẫu thử: Chọn hàm kẹp (tensile jaws) phù hợp với kích thước mẫu tròn hoặc phẳng. Sử dụng điều khiển tay (controller) để di chuyển dầm ngang, đảm bảo mẫu được kẹp chính xác ở tâm trục đối xứng.
• Thiết lập phần mềm: Nhập thông số kích thước hình học của mẫu vào phần mềm đo lường. Chọn chế độ điều khiển (vận tốc kéo, tốc độ tăng tải) theo tiêu chuẩn thí nghiệm yêu cầu.
• Thực hiện phép thử: Đóng tấm chắn bảo vệ (COVER1 hoặc COVER2). Nhấn nút bắt đầu trên phần mềm. Sau khi mẫu bị phá hủy, phần mềm sẽ tự động tính toán các chỉ số như giới hạn bền, giới hạn chảy và độ giãn dài tương đối.

---

7. Checklist bảo trì định kỳ cho kỹ sư vận hành

Hệ thống máy kéo nén vạn năng thủy lực là một tài sản lớn, việc bảo trì đúng cách sẽ giúp máy hoạt động chính xác trên 15 năm:

• Hàng ngày: Vệ sinh sạch sẽ các mảnh vụn vật liệu rơi vào khu vực hàm kẹp và piston. Kiểm tra các rò rỉ dầu mắt thường có thể thấy được.

• Hàng tuần: Bôi trơn các trục dẫn hướng và bộ phận truyền động xích (chain drive). Kiểm tra độ nhạy của các công tắc hành trình (mechanical limit protection).

• Hàng quý: Kiểm tra độ sạch của dầu thủy lực. Nếu dầu có hiện tượng đục hoặc đổi màu, cần thay mới và vệ sinh lọc dầu ngay để bảo vệ van servo điện thủy lực.

• Hàng năm: Thực hiện hiệu chuẩn lực thử (Force Calibration) bởi đơn vị có chức năng để đảm bảo độ chính xác luôn nằm trong phạm vi $\pm 1\%$.

---

8. Các tiêu chuẩn quốc tế mà Insize UTM-H đáp ứng

Thiết bị được thiết kế để hỗ trợ thực hiện các thí nghiệm theo nhiều tiêu chuẩn quốc tế khắt khe, giúp doanh nghiệp dễ dàng xuất khẩu sản phẩm hoặc làm hồ sơ năng lực dự án:

• ASTM E4: Tiêu chuẩn về xác nhận lực của máy thử nghiệm.

• ISO 7500-1: Hệ thống kiểm tra tĩnh lực một trục - Hiệu chuẩn và xác nhận hệ thống đo lực.

• ASTM A370: Phương pháp thử tiêu chuẩn và định nghĩa về thử nghiệm cơ lý sản phẩm thép.

• BS 4449: Tiêu chuẩn thép cốt bê tông - Thép thanh vằn có thể hàn.

---

10 Câu hỏi thường gặp về Máy kéo nén vạn năng Insize UTM-H

1. Máy Insize UTM-H chuyên dùng để thử nghiệm các loại vật liệu nào?

Máy UTM-H sử dụng hệ thống thủy lực servo mạnh mẽ, chuyên dùng để thử nghiệm kéo, nén, uốn và cắt cho các vật liệu kim loại (thép thanh, thép tấm, bu lông) và các vật liệu xây dựng (bê tông, xi măng) yêu cầu lực phá hủy lớn.

2. Dòng UTM-H có những model nào và dải lực tối đa là bao nhiêu?

Dòng UTM-H bao gồm các model chính: UTM-H300 (300kN ~ 30 tấn), UTM-H600 (600kN ~ 60 tấn), UTM-H1000 (1000kN ~ 100 tấn) và UTM-H2000 (2000kN ~ 200 tấn), phù hợp với nhiều nhu cầu tải trọng khác nhau.

3. Độ chính xác và cấp kiểm định của máy UTM-H là bao nhiêu?

Máy đạt độ chính xác cấp 1 (Class 1) với sai số lực chỉ ±1% giá trị đọc, đáp ứng hoàn toàn các tiêu chuẩn kiểm định quốc tế khắt khe như ISO 7500-1 và ASTM E4.

4. Máy vận hành bằng tay hay điều khiển qua máy tính?

Hệ thống được điều khiển hoàn toàn tự động qua máy tính (Computer Control) với phần mềm chuyên dụng, cho phép kiểm soát tốc độ gia tải, tự động lưu dữ liệu và vẽ biểu đồ ứng suất - biến dạng.

5. Bộ thiết bị tiêu chuẩn khi mua máy bao gồm những gì?

Trọn bộ bao gồm: Thân máy chính, bộ nguồn thủy lực Servo, tủ điều khiển, máy tính, máy in, phần mềm, bộ ngàm kẹp kéo (cho mẫu tròn và dẹt), tấm nén và giãn kế (Extensometer).

6. Tôi có thể xuất báo cáo kết quả thí nghiệm ra file Excel không?

Có, phần mềm đi kèm máy hỗ trợ xuất báo cáo thí nghiệm chi tiết bao gồm biểu đồ và bảng số liệu ra các định dạng thông dụng như Excel, Word và PDF để thuận tiện cho việc lưu trữ và in ấn.

7. Nguồn điện yêu cầu để vận hành máy UTM-H là gì?

Do là thiết bị công nghiệp công suất lớn, toàn bộ các model dòng UTM-H đều yêu cầu nguồn điện 3 pha, 380V, 50/60Hz để đảm bảo bơm thủy lực hoạt động ổn định.

8. Máy có đi kèm phụ kiện để đo Modun đàn hồi (Young's Modulus) không?

Có, Insize cung cấp sẵn một Giãn kế (Extensometer) điện tử trong bộ tiêu chuẩn. Đây là thiết bị bắt buộc để đo chính xác độ giãn dài và xác định giới hạn chảy hoặc Modun đàn hồi của vật liệu.

9. Sự khác biệt giữa ngàm kẹp mẫu tròn và mẫu dẹt của máy là gì?

Máy đi kèm các bộ má kẹp (Jaws) khác nhau: Má kẹp rãnh V dùng cho mẫu tròn (ví dụ thép vằn) và má kẹp phẳng dùng cho thép tấm. Dải kích thước kẹp thay đổi tùy theo model máy (ví dụ UTM-H1000 kẹp mẫu tròn tối đa Ø60mm).

10. Insize Việt Nam có hỗ trợ lắp đặt và hiệu chuẩn thiết bị này không?

Có, đây là thiết bị lớn nên kỹ thuật viên của Insize Việt Nam sẽ vận chuyển, lắp đặt tận nơi, hướng dẫn vận hành chi tiết và hỗ trợ quy trình hiệu chuẩn máy theo yêu cầu của khách hàng.

Tại Sao Chọn Mua Insize UTM-H Tại Insize Việt Nam?

Khi đầu tư một thiết bị có giá trị lớn và vận hành lâu dài như máy kéo nén vạn năng, Dịch vụ kỹ thuật là yếu tố sống còn. Tại Insize Việt Nam, chúng tôi cam kết:

• ✅ Lắp đặt & Chuyển giao công nghệ: Kỹ sư hãng trực tiếp vận chuyển, lắp đặt máy tận phòng thí nghiệm và hướng dẫn vận hành chi tiết cho đến khi thành thạo.

• ✅ Hiệu chuẩn (Calibration): Hỗ trợ quy trình hiệu chuẩn thiết bị đạt chuẩn ISO 17025 để cấp giấy chứng nhận phục vụ đánh giá năng lực phòng Lab.

• ✅ Phụ tùng chính hãng: Cam kết cung cấp linh kiện thay thế (má kẹp, dầu thủy lực, cảm biến) trọn đời sản phẩm.

• ✅ Hàng chính hãng: Đầy đủ CO/CQ gốc từ nhà máy, đảm bảo nguồn gốc xuất xứ rõ ràng cho các dự án thầu.

---
