OPP-OM53 | Máy phân tích độ sạch tự động

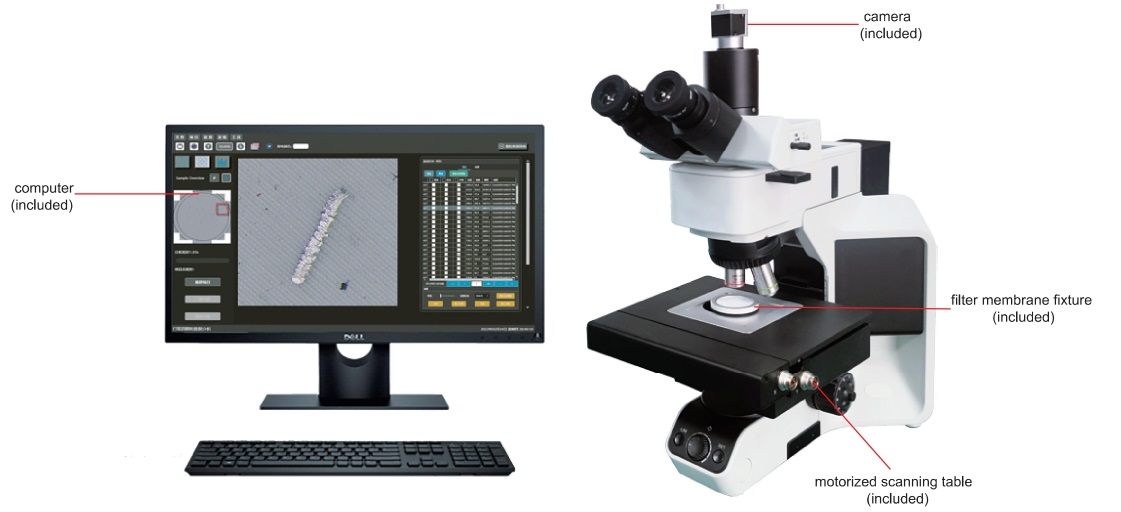

OPP-OM53 là hệ thống phân tích độ sạch tự động cao cấp (Advanced Type) đến từ thương hiệu INSIZE, được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe nhất trong công nghiệp như VDA19.1, ISO16232, ISO4406 và NAS1638. Hệ thống này tích hợp kính hiển vi quang học độ phân giải cao, bàn mẫu tự động và phần mềm phân tích thông minh, giúp phát hiện, phân loại và thống kê các hạt cặn bẩn (kim loại, phi kim, sợi) trên màng lọc chỉ với một lần quét.

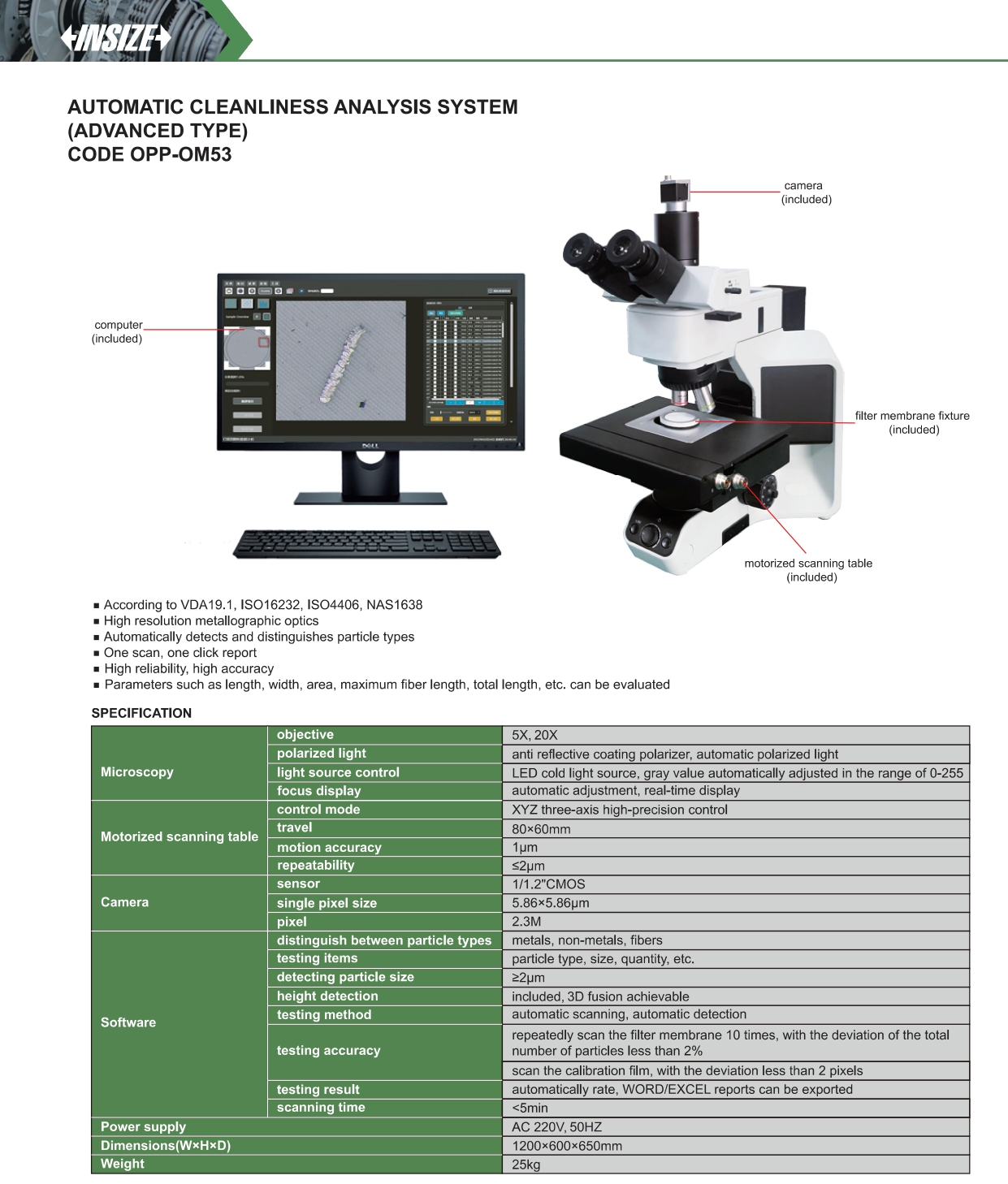

1. Thông số kỹ thuật chi tiết (Specification)

Dưới đây là bảng thông số kỹ thuật đầy đủ của hệ thống OPP-OM53:

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	OPP-OM53
Tiêu chuẩn tuân thủ	VDA19.1, ISO16232, ISO4406, NAS1638
Hệ thống quang học (Microscopy)	Vật kính: 5X, 20X   Phân cực: Phủ lớp chống phản xạ, ánh sáng phân cực tự động   Nguồn sáng: Đèn LED lạnh, tự động điều chỉnh giá trị xám (0-255) Hiển thị tiêu cự: Tự động điều chỉnh, hiển thị thời gian thực
Bàn quét mẫu (Motorized Scanning Table)	Chế độ điều khiển: Điều khiển 3 trục XYZ độ chính xác cao Hành trình di chuyển: 80×60mm Độ chính xác chuyển động: 1μm   Độ lặp lại: ≤2μm
Camera kỹ thuật số	Cảm biến: 1/1.2" CMOS Độ phân giải: 2.3 Megapixel Kích thước điểm ảnh: 5.86×5.86μm

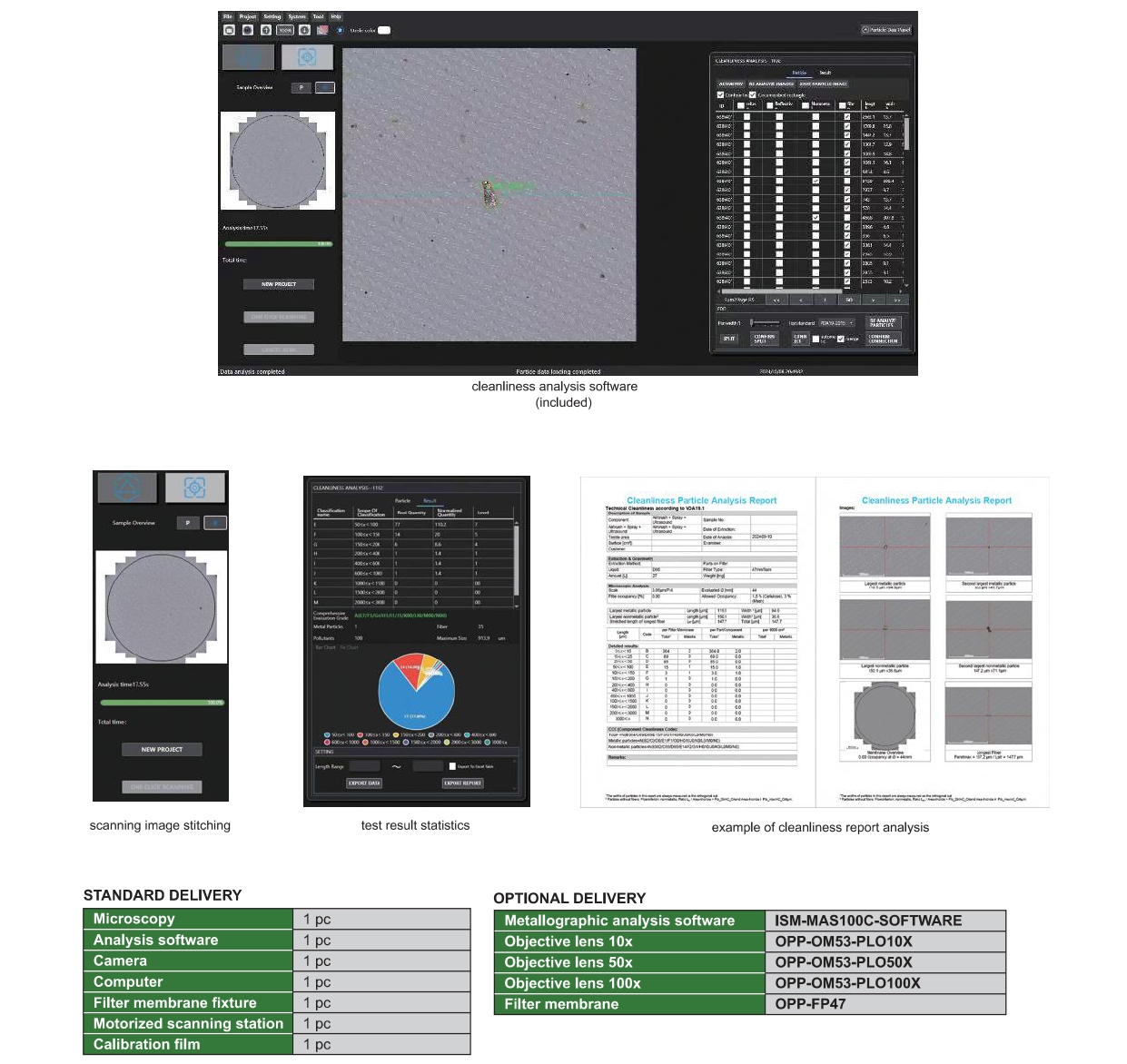

Phần mềm phân tích (Software)	Phân loại hạt: Kim loại (Metals), Phi kim (Non-metals), Sợi (Fibers) Hạng mục kiểm tra: Loại hạt, kích thước, số lượng, v.v. Kích thước hạt phát hiện: ≥2μm Phát hiện chiều cao: Có bao gồm, có thể thực hiện ghép ảnh 3D (3D fusion) Phương pháp kiểm tra: Tự động quét và tự động phát hiện
Độ chính xác (Testing Accuracy)	Quét lặp lại màng lọc 10 lần, độ lệch tổng số hạt < 2% Quét phim hiệu chuẩn, độ lệch < 2 pixels
Kết quả và Báo cáo	Tự động đánh giá, xuất báo cáo định dạng WORD/EXCEL
Thời gian quét	< 5 phút
Nguồn điện	AC 220V, 50Hz
Kích thước (WxHxD)	1200 × 600 × 650 mm
Trọng lượng	25kg

2. Danh mục phụ kiện và Tùy chọn

Để đảm bảo khả năng vận hành ngay lập tức hoặc nâng cấp chuyên sâu, OPP-OM53 cung cấp các danh mục sau:

Phụ kiện tiêu chuẩn (Standard Delivery)

• Hệ thống kính hiển vi (Microscopy): 1 bộ

• Phần mềm phân tích (Analysis software): 1 pc

• Camera chuyên dụng: 1 pc

• Máy tính điều khiển (Computer): 1 bộ

• Đồ gá màng lọc (Filter membrane fixture): 1 pc

• Bàn quét tự động (Motorized scanning station): 1 bộ

• Phim hiệu chuẩn (Calibration film): 1 pc

Phụ kiện tùy chọn (Optional Delivery)

• Phần mềm phân tích kim tương (Metallographic analysis software): Mã ISM-MAS100C-SOFTWARE

• Vật kính 10X: Mã OPP-OM53-PLO10X

• Vật kính 50X: Mã OPP-OM53-PLO50X

• Vật kính 100X: Mã OPP-OM53-PLO100X

• Màng lọc (Filter membrane): Mã OPP-FP47

3. Lợi ích thiết bị mang lại cho doanh nghiệp sản xuất

Việc đầu tư hệ thống OPP-OM53 mang lại bước ngoặt lớn trong quy trình kiểm soát chất lượng (QC):

• Tuân thủ tiêu chuẩn quốc tế: Đảm bảo sản phẩm đạt chuẩn VDA19.1 (tiêu chuẩn Đức cho ngành ô tô) và ISO16232, giúp doanh nghiệp dễ dàng tham gia vào chuỗi cung ứng toàn cầu.

• Tự động hóa hoàn toàn: Loại bỏ sai số do con người. Chỉ với "One scan, one click", hệ thống tự động quét, phân tích và xuất báo cáo, tiết kiệm 80% thời gian so với soi kính hiển vi thủ công.

• Truy xuất nguồn gốc lỗi: Khả năng phân biệt rõ hạt kim loại (nguy hiểm cho động cơ) và phi kim giúp kỹ sư xác định nguồn gốc bụi bẩn (do mài mòn máy móc hay môi trường) để khắc phục.

• Độ chính xác cao: Với độ lặp lại ≤2μm và độ lệch <2%, kết quả đo luôn tin cậy, giảm thiểu rủi ro phải thu hồi sản phẩm.

4. Các trường hợp thực tế cần sử dụng OPP-OM53

• Ngành công nghiệp ô tô: Kiểm tra độ sạch của trục cam, xi lanh, kim phun nhiên liệu, hệ thống phanh ABS. Các hạt kim loại nhỏ còn sót lại có thể gây kẹt hoặc hỏng hóc nghiêm trọng.

• Sản xuất linh kiện thủy lực: Phân tích cặn bẩn trong van thủy lực, bơm dầu, nơi mà một hạt bụi nhỏ cũng có thể gây tắc nghẽn hệ thống áp suất cao.

• Công nghiệp điện tử: Kiểm tra độ sạch bề mặt PCB hoặc các linh kiện bán dẫn trước khi lắp ráp để tránh ngắn mạch.

• Gia công cơ khí chính xác: Đánh giá hiệu quả của quy trình làm sạch (rửa siêu âm, tẩy rửa) sau gia công.

5. Quy trình vận hành và Bảo trì thiết bị

Quy trình vận hành tóm tắt:

• Chuẩn bị mẫu: Thu thập cặn bẩn từ chi tiết máy lên màng lọc (Filter membrane) thông qua quy trình rửa và lọc chân không.

• Lắp đặt: Đặt màng lọc đã sấy khô vào đồ gá (Filter membrane fixture) và cố định lên bàn quét tự động.

• Cài đặt phần mềm: Chọn tiêu chuẩn kiểm tra (ví dụ: VDA19.1) và thiết lập khu vực quét trên phần mềm.

• Quét tự động: Kích hoạt chế độ "Automatic scanning". Máy sẽ tự động di chuyển bàn mẫu XYZ, lấy nét và chụp ảnh ghép.

• Phân tích & Báo cáo: Phần mềm tự động đếm, đo kích thước và phân loại hạt. Nhấn "Export Report" để xuất kết quả ra Excel/Word.

Bảo trì và Bảo quản:

• Hiệu chuẩn định kỳ: Sử dụng phim hiệu chuẩn (Calibration film) đi kèm để kiểm tra độ chính xác của camera và bàn mẫu ít nhất 6 tháng/lần.

• Vệ sinh quang học: Chỉ sử dụng giấy lau kính chuyên dụng để vệ sinh vật kính và camera. Tránh bụi bẩn bám vào gây nhiễu kết quả đếm hạt.

• Môi trường: Đặt máy trong phòng sạch hoặc phòng thí nghiệm có kiểm soát nhiệt độ/độ ẩm để tránh rung động ảnh hưởng đến độ chính xác 1μm của bàn máy.

6. Những lưu ý quan trọng khi sử dụng

• Mẫu vật: Màng lọc phải được sấy khô hoàn toàn và bề mặt phẳng trước khi đưa vào máy. Màng bị nhăn sẽ làm sai lệch khả năng lấy nét tự động (Focus display).

• Ánh sáng: Mặc dù máy có buồng tối hoặc thiết kế chống nhiễu, nhưng nên tránh ánh sáng mạnh chiếu trực tiếp vào khu vực bàn mẫu làm ảnh hưởng đến độ tương phản khi phân tích hạt kim loại bóng.

• Rung động: Trong quá trình máy đang quét tự động (khoảng < 5 phút), tuyệt đối không chạm vào bàn máy hoặc gây rung động mạnh khu vực xung quanh.

---

7. Câu hỏi thường gặp về Insize OPP-OM53

1. OPP-OM53 tuân thủ những tiêu chuẩn kiểm tra nào?

Thiết bị tuân thủ đầy đủ các tiêu chuẩn quốc tế về độ sạch bao gồm: VDA19.1 (Tiêu chuẩn ô tô Đức), ISO16232 (Phương tiện đường bộ), ISO4406 (Dầu thủy lực) và NAS1638.

2. Thiết bị có thể phân biệt được loại hạt bẩn không?

Có, phần mềm thông minh của OPP-OM53 tự động phát hiện và phân biệt rõ ràng giữa hạt kim loại (Metals), phi kim (Non-metals) và sợi (Fibers) dựa trên tính chất phản xạ ánh sáng.

3. Thời gian để hoàn thành một lần phân tích là bao lâu?

Quy trình quét và phân tích diễn ra rất nhanh, tổng thời gian thường nhỏ hơn 5 phút (<5min) cho một mẫu màng lọc tiêu chuẩn.

4. Kích thước hạt nhỏ nhất mà máy có thể phát hiện là bao nhiêu?

Hệ thống có thể phát hiện và đo lường các hạt có kích thước từ 2μm trở lên (≥2μm).

5. Độ phân giải của Camera trên máy là bao nhiêu?

Máy sử dụng Camera cảm biến CMOS 1/1.2 inch với độ phân giải 2.3 Megapixel, kích thước điểm ảnh 5.86×5.86μm cho hình ảnh sắc nét.

6. Máy có chức năng ghép ảnh chiều sâu (3D) không?

Có, OPP-OM53 hỗ trợ tính năng phát hiện chiều cao và có thể thực hiện ghép ảnh 3D (3D fusion achievable) để phân tích chi tiết hình dạng hạt.

7. Bàn quét mẫu của máy hoạt động như thế nào?

Máy trang bị bàn quét động cơ (Motorized scanning table) điều khiển 3 trục XYZ với độ chính xác chuyển động 1μm và độ lặp lại ≤2μm, đảm bảo không bỏ sót vị trí nào trên màng lọc.

8. Tôi có thể xuất báo cáo kết quả dưới dạng nào?

Phần mềm cho phép xuất báo cáo tự động, chuyên nghiệp dưới định dạng Microsoft Word hoặc Excel, thuận tiện cho việc lưu trữ và gửi cho khách hàng.

9. Hệ thống quang học đi kèm gồm những vật kính nào?

Bộ tiêu chuẩn đi kèm bao gồm vật kính 5X và 20X. Tuy nhiên, bạn có thể mua thêm các vật kính tùy chọn 10X, 50X hoặc 100X nếu cần độ phóng đại lớn hơn.

10. Độ chính xác của phép đo được đảm bảo như thế nào?

Thiết bị có độ tin cậy cao. Khi quét lặp lại màng lọc 10 lần, độ lệch tổng số hạt nhỏ hơn 2%. Khi quét phim hiệu chuẩn, độ lệch vị trí nhỏ hơn 2 pixels.

---
