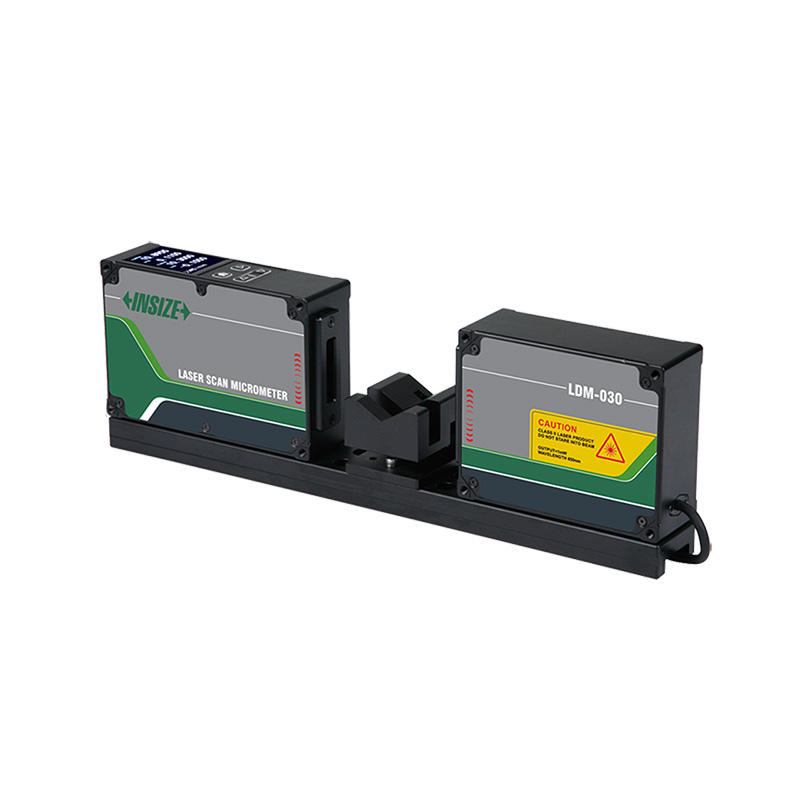

Máy Đo Vi Phân Laser INSIZE LDM Series (LDM-030, LDM-065, LDM-085) Chính Hãng

Trong ngành gia công cơ khí hiện đại, việc kiểm soát dung sai và độ đảo một cách tự động là yếu tố sống còn để tối ưu hóa quy trình QC. Máy đo vi phân Laser INSIZE dòng LDM (bao gồm các mã LDM-030, LDM-065, LDM-085) mang đến giải pháp đo lường không tiếp xúc hoàn hảo với tốc độ quét siêu tốc lên đến 800 lần/giây. Điểm đột phá của dòng thiết bị này là khả năng đo chuẩn xác trên cả phôi trong suốt (thủy tinh, nhựa) và dễ dàng tự động hóa thông qua kết nối PLC / RS485. Hãy cùng Insize Vietnam khám phá chi tiết các thông số kỹ thuật và ứng dụng vượt trội của dòng thước đo đường kính laser cao cấp này!

Ứng dụng đột phá của Thước đo vi phân Laser INSIZE LDM Series trong sản xuất

Với công nghệ đo lường không tiếp xúc hiện đại, Máy đo vi phân Laser INSIZE LDM Series không chỉ là một thiết bị đo đơn thuần mà là một giải pháp QC toàn diện. Dưới đây là những ứng dụng nổi bật của hệ thống này trong các lĩnh vực công nghiệp trọng điểm:

1. Ngành gia công cơ khí chính xác (CNC) & Chế tạo máy

Trong lĩnh vực gia công cắt gọt, việc đảm bảo độ chính xác của các loại trục, chốt, và dụng cụ là yếu tố sống còn.

• Hệ thống hỗ trợ đo tự động đường kính ngoài , độ elip và độ đảo của chi tiết máy một cách nhanh chóng.

• Nhờ chức năng kiểm tra dung sai tự động, máy sẽ thiết lập các giới hạn trên/dưới rõ ràng, giúp nhân viên QC loại bỏ ngay lập tức các sản phẩm lỗi (NG).

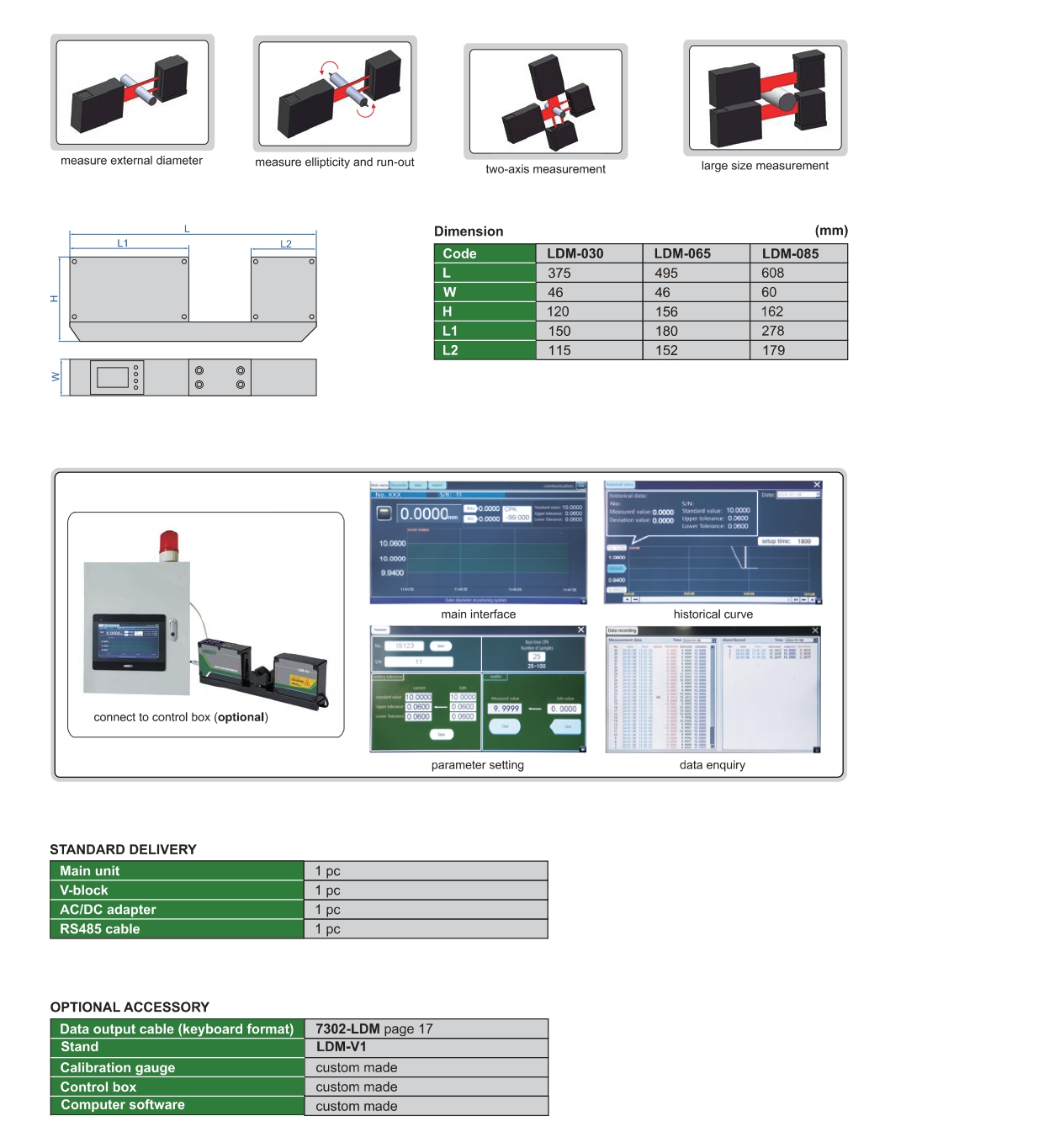

• Đặc biệt, thiết bị hỗ trợ đo lường đa trục (Two-axis measurement), mang lại cái nhìn toàn diện về biên dạng của phôi gia công mà các loại thước cặp hay panme truyền thống mất rất nhiều thời gian mới thực hiện được.

2. Sản xuất ống thủy tinh, nhựa y tế & Vật liệu trong suốt

Một trong những thách thức lớn nhất của thiết bị đo quang học là sự khúc xạ ánh sáng khi đo kính hoặc nhựa trong.

• Thước đo đường kính Laser INSIZE LDM-030 giải quyết triệt để vấn đề này nhờ khả năng đo lường chính xác trên cả phôi trong suốt và không trong suốt.

• Ứng dụng hoàn hảo để đo đường kính vật liệu trong suốt như ống tuýp thủy tinh, ống tiêm y tế, sợi quang học hay màng nhựa mà không cần chạm vào bề mặt, tránh làm xước hay biến dạng sản phẩm đo.

3. Công nghiệp sản xuất dây cáp, dây điện & Sợi quang

Trong dây chuyền sản xuất cáp điện hay sợi đùn liên tục, sản phẩm luôn ở trạng thái chuyển động tốc độ cao.

• Thiết bị đáp ứng hoàn hảo nhu cầu đo lường tự động online/offline ngay trên băng chuyền đang chạy.

• Với tốc độ đo 800 lần/giây, máy liên tục cập nhật kích thước theo thời gian thực.

• Nhờ tích hợp cổng mạng và cổng giao tiếp kép RS485 , máy dễ dàng kết nối PLC hoặc hộp điều khiển. Khi phát hiện đường kính dây vượt quá sai số cho phép, hệ thống sẽ gửi cảnh báo tín hiệu (Alarm output) để dừng máy hoặc điều chỉnh lực kéo tự động.

4. Ngành sản xuất linh kiện điện tử & Bán dẫn

Các vi mạch, chân pin điện tử đòi hỏi thiết bị kiểm tra có dải đo siêu nhỏ và độ phân giải cực cao.

• Model LDM-030 đáp ứng hoàn hảo với dải đo từ 0.1mm - 30mm và độ phân giải có thể tùy chọn xuống mức 0.01µm.

• Độ lặp lại ±1µm ở 25°C đảm bảo tính đồng nhất tuyệt đối cho hàng triệu linh kiện xuất xưởng. Insize Vietnam tự hào cung cấp giải pháp QC tự động hóa này, giúp các nhà máy điện tử giảm thiểu tối đa tỷ lệ hàng lỗi trước khi lắp ráp.

---

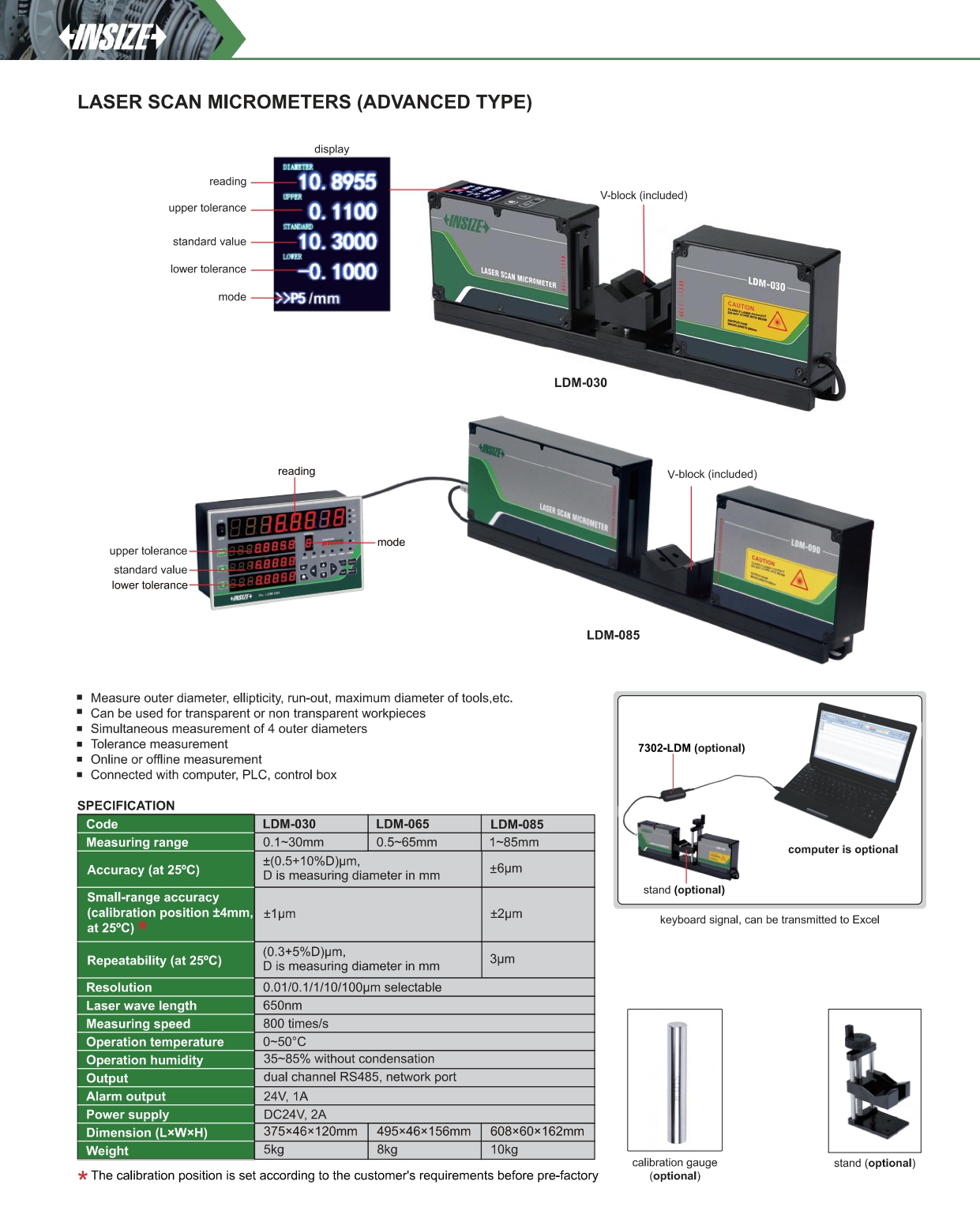

Thông số kỹ thuật chi tiết Máy Đo Vi Phân Laser INSIZE LDM Series

Để đáp ứng các tiêu chuẩn khắt khe nhất trong phòng thí nghiệm QA/QC và dây chuyền gia công cơ khí, dòng sản phẩm thước đo đường kính Laser LDM Series (Advanced Type) được INSIZE trang bị hệ thống cảm biến quang học và vi xử lý tín hiệu tốc độ cao. Dưới đây là bảng thông số kỹ thuật chi tiết cho các model LDM-030, LDM-065 và LDM-085:

Tiêu chí / Thông số	Mô tả chi tiết
Mã sản phẩm (Code)	LDM-030 / LDM-065 / LDM-085
Phạm vi đo (Measuring range)	• LDM-030: 0.1 - 30mm • LDM-065: 0.5 - 65mm • LDM-085: 1 - 85mm
Độ chính xác (ở 25°C)	±(0.5 + 10%D)µm (Trong đó D là đường kính đo tính bằng mm)
Độ lặp lại (Repeatability)	Đạt mức (0.3 + 5%D)µm (ở 25°C)
Độ phân giải (Resolution)	Có thể tùy chọn linh hoạt: 0.01 / 0.1 / 1 / 10 / 100µm
Bước sóng Laser	650nm (Laser wave length)
Tốc độ đo (Measuring speed)	Đạt mức cực cao: 800 lần/giây
Cổng xuất dữ liệu (Output)	Hỗ trợ kênh đôi RS485 và cổng mạng (network port)
Môi trường hoạt động	Nhiệt độ 0 ~ 50°C, Độ ẩm 35-85% (không ngưng tụ)
Nguồn điện cung cấp	24V, 1A hoặc DC24V, 2A tùy cấu hình

💡 Điểm sáng công nghệ trên dòng LDM Series:

• Tốc độ quét siêu việt: Với tốc độ quét lên đến 800 lần/giây , thiết bị bắt trọn mọi biến thiên nhỏ nhất của kích thước, cực kỳ lý tưởng cho các ứng dụng đo lường tự động online ngay trên băng chuyền sản xuất cáp, sợi hay ống nhựa.

• Độ phân giải linh hoạt: Việc cho phép người dùng tùy chọn độ phân giải từ 0.01µm đến 100µm giúp máy dễ dàng thích ứng với nhiều mức độ yêu cầu kiểm tra dung sai khác nhau, từ gia công thô đến chế tạo vi mạch điện tử siêu tinh vi.

• Tích hợp tự động hóa trơn tru: Nhờ được trang bị cổng mạng và giao tiếp kênh đôi RS485 , hệ thống máy đo có thể truyền dữ liệu thời gian thực đến máy tính, PLC hoặc hộp điều khiển. Đi kèm với đó là khả năng xuất tín hiệu cảnh báo (Alarm output), giúp hệ thống tự động loại bỏ phôi NG mà không cần sự can thiệp của con người.

Insize Việt Nam cam kết cung cấp đầy đủ các tùy chọn phụ kiện chính hãng như cáp xuất dữ liệu chuẩn bàn phím (truyền thẳng vào Excel) , khối V-block định vị , và hộp điều khiển (Control box) để tối ưu hóa thiết bị này cho riêng nhà máy của bạn.

---

Những Lưu Ý Quan Trọng Trong Quá Trình Vận Hành Máy Đo Laser INSIZE LDM Series

Mặc dù Máy đo vi phân Laser INSIZE LDM Series (LDM-030, LDM-065, LDM-085) là dòng thiết bị kiểm tra đo lường công nghiệp có độ bền bỉ cao, nhưng để máy luôn đạt được độ lặp lại lý tưởng ở mức (0.3 + 5%D)µm, người vận hành và bộ phận bảo trì cần tuân thủ nghiêm ngặt các lưu ý kỹ thuật dưới đây:

1. Yêu cầu khắt khe về Môi trường hoạt động

Cảm biến quang học và tia laser rất nhạy cảm với sự biến đổi của môi trường.

• Nhiệt độ & Độ ẩm: Luôn duy trì nhiệt độ khu vực đo lường trong khoảng 0 ~ 50°C và độ ẩm ở mức 35-85% (tuyệt đối không ngưng tụ). Môi trường có hơi ẩm ngưng tụ trên bề mặt thấu kính sẽ làm khúc xạ tia laser, dẫn đến sai số trực tiếp trên kết quả.

• Chống rung lắc: Khi đặt máy trực tiếp tại xưởng CNC, cần lắp đặt chắc chắn trên bàn map hoặc bộ đồ gá tiêu chuẩn để tránh rung chấn cơ học làm ảnh hưởng đến quá trình đo lường tự động.

2. Nguồn điện và Cổng kết nối dữ liệu

• Cấp nguồn an toàn: Tuân thủ đúng thông số điện áp định mức của hệ thống là 24V, 1A (hoặc DC24V, 2A nếu dùng kèm hộp điều khiển). Bất kỳ sự chập chờn nào về điện áp cũng có thể làm gián đoạn tốc độ đo 800 lần/giây.

• Kết nối chuẩn xác: Khi truyền dữ liệu về PC hoặc PLC thông qua cổng mạng (network port) hay kênh đôi RS485, cần sử dụng cáp chống nhiễu chính hãng để tín hiệu cảnh báo (Alarm output) và đánh giá dung sai được gửi đi theo thời gian thực (real-time) mà không bị độ trễ.

3. An toàn bức xạ Laser

Thiết bị sử dụng nguồn sáng tia laser với bước sóng 650nm (thuộc nhóm Laser an toàn Class II). Tuy nhiên, nguyên tắc an toàn lao động bắt buộc là nhân viên QC tuyệt đối không được nhìn trực tiếp vào chùm tia laser hoặc để tia laser chiếu thẳng vào mắt trong quá trình căn chỉnh phôi đo.

4. Thao tác đo lường với từng loại vật liệu

• Sử dụng V-block chuẩn: Để máy đạt được độ chính xác ±(0.5 + 10%D)µm, mọi chi tiết hình trụ khi đưa vào khu vực quét phải được định vị vững chắc trên khối V-block đi kèm, đảm bảo trục của chi tiết song song hoàn hảo với tia laser.

• Đo vật liệu trong suốt: Tính năng ưu việt của dòng LDM là đo được phôi trong suốt (thủy tinh, nhựa trong). Tuy nhiên, trước khi đo, bề mặt phôi cần được lau sạch bụi bẩn, dầu mỡ hay vân tay vì các tạp chất này có thể cản trở sự đâm xuyên của ánh sáng, gây báo lỗi giả.

5. Vệ sinh và Hiệu chuẩn định kỳ

• Vệ sinh thấu kính: Sử dụng khăn mềm chuyên dụng cho quang học (không xơ) để lau chùi bề mặt thấu kính ở hai đầu cụm thu - phát. Không dùng dung môi hóa học mạnh.

• Hiệu chuẩn (Calibration): Dù thiết bị có độ phân giải cực kỳ nhỏ (tùy chọn đến 0.01µm), bạn vẫn cần thực hiện hiệu chuẩn định kỳ bằng các trục chuẩn (Calibration gauge) theo tiêu chuẩn của hãng INSIZE nhằm đảm bảo biểu đồ đường cong lịch sử (Historical curve) trên phần mềm luôn phản ánh đúng chất lượng sản phẩm.

Khuyến nghị từ Insize Việt Nam: Việc đào tạo nhân sự sử dụng đúng quy trình không chỉ giúp kéo dài tuổi thọ của cụm cảm biến Laser mà còn tối ưu hóa triệt để sức mạnh của giải pháp kiểm tra dung sai tự động này. Mọi thắc mắc về kỹ thuật vận hành, quý khách vui lòng liên hệ trực tiếp với bộ phận hỗ trợ kỹ thuật của chúng tôi.

---

CÂU HỎI THƯỜNG GẶP (FAQ) – MÁY ĐO VI PHÂN LASER INSIZE LDM SERIES

1. Máy đo Laser INSIZE dòng LDM có thể đo được những loại vật liệu nào?

Trả lời: Nhờ ứng dụng công nghệ đo lường không tiếp xúc, dòng máy LDM Series có khả năng đo lường cực kỳ linh hoạt. Điểm nổi bật nhất là máy đo được cả phôi trong suốt (như ống thủy tinh, sợi quang, màng nhựa trong) và các vật liệu không trong suốt (như kim loại gia công CNC, cao su, dây cáp) một cách chính xác mà không gây trầy xước bề mặt sản phẩm.

2. Dải đo của các model LDM-030, LDM-065 và LDM-085 khác nhau như thế nào?

Trả lời: Để đáp ứng đa dạng kích thước chi tiết gia công, dòng máy cung cấp 3 tùy chọn dải đo cốt lõi:

• LDM-030: Dải đo từ 0.1 - 30mm (Phù hợp linh kiện vi mạch, chốt cơ khí nhỏ).

• LDM-065: Dải đo từ 0.5 - 65mm (Phù hợp cho trục động cơ, ống nước).

• LDM-085: Dải đo từ 1 - 85mm (Phù hợp cho các chi tiết hình trụ kích thước lớn).

3. Độ chính xác và độ phân giải của máy đo đường kính Laser INSIZE này là bao nhiêu?

Trả lời: Máy sở hữu độ chính xác đạt ±(0.5 + 10%D)µm ở điều kiện 25°C (Trong đó D là đường kính đo tính bằng mm). Đặc biệt, người dùng có thể linh hoạt thiết lập độ phân giải tùy chọn ở các mức: 0.01 / 0.1 / 1 / 10 / 100µm tùy thuộc vào yêu cầu khắt khe của từng bản vẽ kỹ thuật.

4. Tốc độ đo của máy có đáp ứng được cho dây chuyền sản xuất chạy liên tục không?

Trả lời: Hoàn toàn đáp ứng được. Máy được trang bị cảm biến tốc độ cao với khả năng quét lên tới 800 lần/giây. Điều này cho phép thiết bị thực hiện đo lường online hoặc offline ngay trên các dây chuyền đùn cáp điện, ống nhựa đang chạy với tốc độ cao mà không bỏ sót bất kỳ biến thiên kích thước nào.

5. Ngoài đường kính ngoài, thiết bị còn đo được những thông số nào khác?

Trả lời: Hệ thống được thiết kế để đo toàn diện các thông số hình học của chi tiết dạng trục. Ngoài đường kính ngoài, máy còn đo tự động độ elip (ellipticity), độ đảo (run-out) và đường kính tối đa của dụng cụ. Chế độ này đặc biệt hữu ích để kiểm tra độ tròn đều của các trục gia công CNC.

6. Máy có kết nối trực tiếp với hệ thống tự động hóa (PC, PLC) được không?

Trả lời: Có. Máy được trang bị sẵn cổng mạng (network port) và kênh đôi RS485 , cho phép kết nối dễ dàng với máy tính, PLC, hoặc hộp điều khiển (control box). Dữ liệu đo lường theo thời gian thực có thể được truyền trực tiếp vào Excel (thông qua cáp định dạng bàn phím) để quản lý dữ liệu lưu trữ đồ thị lịch sử.

7. Thiết bị có chức năng tự động cảnh báo khi phát hiện phôi lỗi (NG) không?

Trả lời: Có. Khi kích hoạt chế độ đo dung sai (Tolerance measurement), bạn chỉ cần nhập giới hạn trên và giới hạn dưới của sản phẩm. Nếu kích thước thực tế vượt ra ngoài khoảng dung sai này, máy sẽ ngay lập tức xuất tín hiệu cảnh báo (Alarm output) truyền về PLC để dừng dây chuyền hoặc tự động gạt bỏ sản phẩm lỗi.

8. Môi trường hoạt động lý tưởng nhất cho dòng máy Laser LDM Series là gì?

Trả lời: Do sử dụng cảm biến quang học độ nhạy cao, thiết bị cần được đặt trong môi trường có nhiệt độ từ 0 ~ 50°C và độ ẩm từ 35 - 85%. Lưu ý quan trọng nhất là môi trường không được có hiện tượng ngưng tụ hơi nước, vì hơi ẩm bám trên thấu kính sẽ làm sai lệch sự khúc xạ của tia laser.

9. Nguồn điện tiêu chuẩn để cấp cho máy hoạt động ổn định là bao nhiêu?

Trả lời: Máy vận hành ổn định nhất với nguồn điện 24V, 1A (với cụm thu phát độc lập) hoặc nguồn DC24V, 2A (khi kết hợp toàn hệ thống cùng hộp điều khiển). Người dùng nên sử dụng nguồn ổn áp chuẩn công nghiệp để tránh nhiễu tín hiệu quang học.

10. Mua máy đo vi phân Laser INSIZE LDM Series chính hãng, hỗ trợ kỹ thuật ở đâu?

Trả lời:Insize Việt Nam là đại diện và nhà phân phối chính thức của thương hiệu INSIZE. Khi đầu tư giải pháp đo kiểm tại hệ thống của chúng tôi, khách hàng B2B không chỉ nhận được sản phẩm chính hãng với đầy đủ khối V-block tiêu chuẩn mà còn được tư vấn giải pháp tích hợp tự động hóa trực tiếp vào dây chuyền nhà máy, kèm theo dịch vụ hiệu chuẩn và bảo trì chuyên sâu.

---
