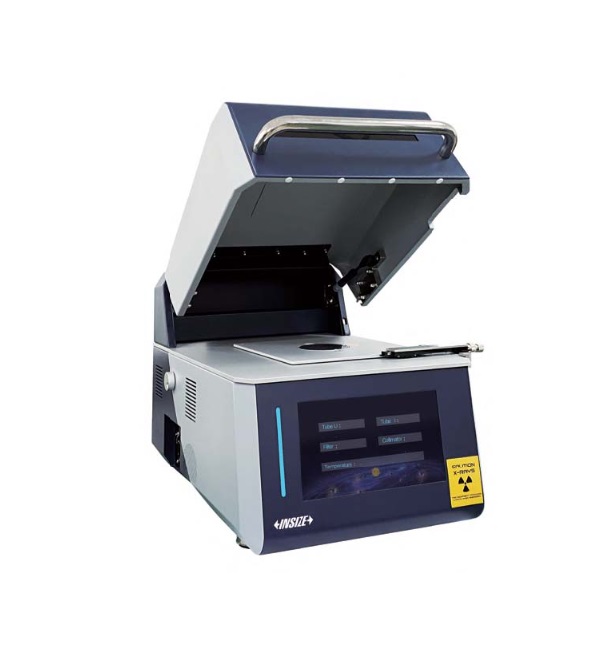

Máy Phân Tích Thành Phần Kim Loại Để Bàn INSIZE XRF-PT230 (Công Nghệ XRF NDT)

Trong công tác kiểm soát chất lượng tại phòng Lab và các trạm QA/QC, việc bóc tách chính xác hệ mạ đa tầng hay phân tích vi lượng hợp kim luôn đòi hỏi một hệ thống đo lường chuyên sâu và ổn định. Máy đo quang phổ XRF để bàn INSIZE XRF-PT230 chính là trung tâm phân tích vật liệu toàn diện cho doanh nghiệp của bạn. Tích hợp đầu dò Si-PIN hiệu suất cao cùng công nghệ kiểm tra không phá hủy (NDT), thiết bị cung cấp giải pháp đo độ dày lên đến 5 lớp mạ với độ tin cậy tuyệt đối, đáp ứng hoàn hảo các tiêu chuẩn kiểm định công nghiệp khắt khe nhất.

Ứng dụng nổi bật của Máy quang phổ XRF INSIZE XRF-PT230 trong thực tế sản xuất

Được thiết kế chuyên biệt cho các ngành công nghiệp có yêu cầu khắt khe về kiểm soát chất lượng bề mặt và thành phần kim loại, INSIZE XRF-PT230 không chỉ là một thiết bị đo lường mà còn là giải pháp kiểm soát rủi ro toàn diện. Ứng dụng công nghệ quang phổ huỳnh quang tia X (XRF) với ưu điểm đo lường không phá hủy (NDT), thiết bị mang lại giá trị vượt trội trong các tình huống sản xuất thực tế sau:

1. Ngành Điện tử & Linh kiện (Kiểm tra vi mạch, Chân cắm - Connector)

Trong ngành công nghiệp điện tử, lớp mạ đóng vai trò quyết định đến độ dẫn điện, khả năng truyền tín hiệu và tuổi thọ của linh kiện.

• Ứng dụng thực tế: Đo kiểm xác suất hoặc 100% độ dày lớp mạ kim loại quý như Vàng (Au), Bạc (Ag), Palladium (Pd) trên nền Đồng (Cu) hoặc hợp kim. Với khả năng hội tụ chùm tia X cực nhỏ, máy dễ dàng đo chính xác trên các chi tiết vi mô có diện tích điểm đo chỉ từ 0.03 mm².

• Giá trị kinh tế (ROI): * Tối ưu chi phí vật liệu: Ngăn chặn tuyệt đối tình trạng "mạ bù" (mạ quá dày so với tiêu chuẩn để bù trừ sai số), giúp nhà máy tiết kiệm hàng trăm triệu đồng chi phí kim loại quý mỗi tháng.

  • Đảm bảo chất lượng: Khẳng định lớp mạ đạt chuẩn độ dày tối thiểu để chống ăn mòn và đảm bảo khả năng dẫn điện hoàn hảo, giảm tỷ lệ hàng lỗi (NG) lọt xuống dây chuyền lắp ráp.

2. Công nghiệp Ô tô & Cơ khí chính xác (Kiểm tra Bu lông, Ốc vít, Fastener)

Các chi tiết lắp xiết trong ngành ô tô và công nghiệp nặng phải chịu tải trọng tĩnh/động liên tục và làm việc trong môi trường ăn mòn khắc nghiệt.

• Ứng dụng thực tế: Phân tích định lượng độ dày và thành phần cấu tạo của các hệ mạ bảo vệ chống gỉ như Kẽm (Zn), Crom (Cr), Niken (Ni) trên nền thép carbon hoặc thép hợp kim.

• Giá trị kiểm soát rủi ro: * Đáp ứng tiêu chuẩn quốc tế: Cung cấp dữ liệu đo lường tức thời để đối chiếu với các chuẩn khắt khe của ngành ô tô (như tiêu chuẩn ASTM B568).

  • Bảo vệ uy tín thương hiệu: Phát hiện ngay hiện tượng mạ mỏng, mạ rỗ, từ đó ngăn chặn rủi ro gỉ sét sớm dẫn đến các chiến dịch thu hồi sản phẩm (Recall) vô cùng tốn kém và ảnh hưởng đến an toàn kết cấu.

3. Kiểm soát lớp mạ đa tầng trên Vật liệu từ tính (Nam châm công nghiệp)

Nam châm vĩnh cửu đất hiếm (NdFeB) cực kỳ dễ bị oxy hóa nếu không được bảo vệ đúng cách, đòi hỏi công nghệ mạ phức tạp gồm nhiều lớp chồng lên nhau.

• Ứng dụng thực tế: Đo bóc tách và phân tích độc lập độ dày của từng lớp trong một hệ mạ phức tạp (ví dụ: mạ 3 lớp Ni/Cu/Ni trên nền NdFeB) thông qua các thuật toán phần mềm chuyên sâu được tích hợp sẵn.

• Giá trị kỹ thuật đột phá: Thay vì phải cắt đôi mẫu, đúc nhựa và soi trên kính hiển vi điện tử (phương pháp phá hủy mẫu tốn rất nhiều thời gian), XRF-PT230 cho phép kiểm tra hoàn toàn không phá hủy (Non-destructive). Kỹ thuật viên có thể đánh giá chi tiết chất lượng từng lớp xi mạ ngay trên dây chuyền mà không làm hỏng các chi tiết thành phẩm đắt tiền, rút ngắn thời gian trả kết quả từ vài giờ xuống còn vài giây.

4. Phân tích & Tối ưu hóa Dung dịch mạ điện (Plating Bath Analysis)

Kiểm soát nồng độ hóa chất trong bể mạ là yếu tố sống còn để duy trì chất lượng lớp mạ đồng đều qua các lô hàng.

• Ứng dụng thực tế: Hỗ trợ đo đạc và phát hiện trực tiếp nồng độ cation kim loại (ví dụ: ion Ni²⁺, Cu²⁺, Zn²⁺) ngay trong các mẫu dung dịch trích xuất từ bể mạ điện.

• Giá trị vận hành: * Thay thế phương pháp chuẩn độ thủ công: Loại bỏ sự phụ thuộc vào các bài test hóa học ướt tốn thời gian và dễ sai số do thao tác của con người.

  • Kiểm soát quá trình theo thời gian thực: Cung cấp chuỗi dữ liệu tức thời, độ tin cậy cao giúp kỹ sư hóa chất định lượng chính xác lượng muối kim loại cần bổ sung. Điều này giữ cho trạng thái bể mạ luôn ổn định, loại trừ tận gốc các lỗi kỹ thuật phát sinh như mạ non, mạ cháy hoặc mạ rộp.

5. Các lĩnh vực công nghiệp mở rộng khác

Ngoài 4 mảng trọng điểm trên, thiết bị còn phát huy hiệu quả tối đa trong các ngách sản xuất như:

• Thiết bị gia dụng & Phụ kiện cao cấp: Kiểm tra độ đồng đều của lớp mạ trang trí và bảo vệ (hệ Cr/Ni/CuZn) trên các thiết bị vệ sinh, vòi nước, tay nắm cửa, đảm bảo tính thẩm mỹ và độ bền màu theo thời gian.

• Ngành công nghiệp Năng lượng mới: Kiểm tra thành phần lớp phủ trên dây hàn quang điện (Photovoltaic Welding Wire) trong sản xuất tấm pin năng lượng mặt trời, đảm bảo hiệu suất truyền tải điện năng và khả năng chống chịu thời tiết.

---

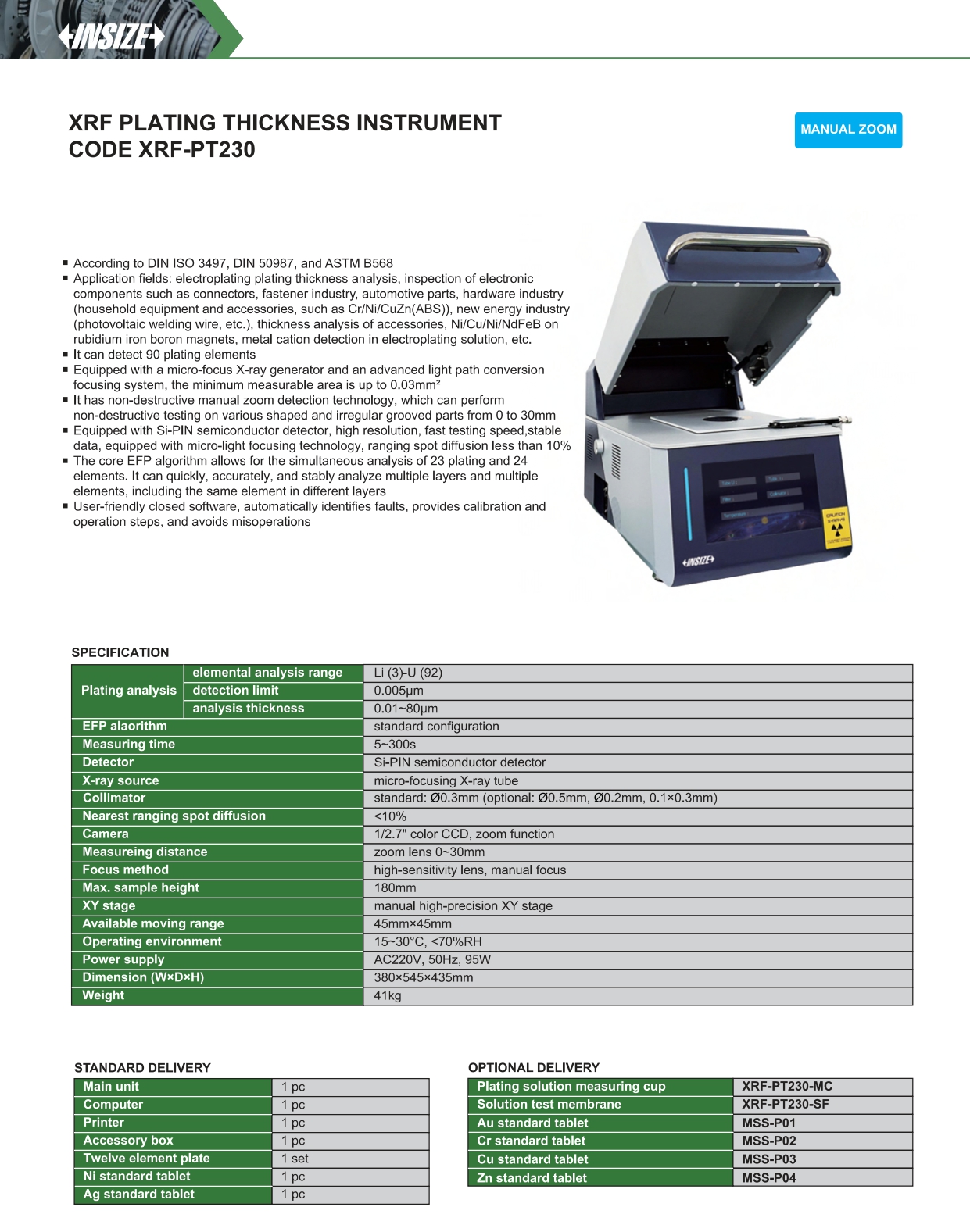

Thông Số Kỹ Thuật Chi Tiết (Specifications) - INSIZE XRF-PT230

Máy quang phổ XRF để bàn INSIZE XRF-PT230 được trang bị cấu hình phần cứng tối ưu, đáp ứng các tiêu chuẩn đo lường lớp mạ và phân tích thành phần kim loại khắt khe nhất trong phòng Lab và khu vực QA/QC.

Thuộc tính	Chi tiết	Ghi chú
Phạm vi phân tích nguyên tố	Li (3) - U (92)	Bao phủ gần như toàn bộ bảng tuần hoàn.
Giới hạn phát hiện lớp mạ	0.005 µm	Độ nhạy cao, lý tưởng cho lớp mạ mỏng.
Độ dày phân tích	0.01 – 80 µm	Phạm vi đo rộng, áp dụng cho nhiều loại lớp phủ.
Thuật toán cốt lõi	EFP	Đảm bảo phân tích đa lớp, đa nguyên tố nhanh và ổn định.
Thời gian đo	5 – 300 giây	Tùy chỉnh theo yêu cầu độ chính xác và tốc độ.
Bộ dò (Detector)	Si-PIN Semiconductor Detector	Độ phân giải cao, tốc độ đo nhanh, dữ liệu ổn định.
Nguồn tia X	Micro-Focusing X-ray Tube	Ống tia X vi tiêu điểm.
Ống chuẩn trực (Collimator)	Tiêu chuẩn: Ø 0.3 mm	Tùy chọn: Ø 0.5 mm, Ø 0.2 mm, 0.1 × 0.3 mm
Độ khuếch tán điểm đo	< 10%	Đảm bảo đo lường chính xác trên các vùng nhỏ.
Camera	1/2.7" Color CCD, Zoom Function	Hỗ trợ quan sát và định vị mẫu.
Khoảng cách đo	0 – 30 mm	Công nghệ thu phóng thủ công không phá hủy (Manual Zoom).
Chiều cao mẫu tối đa	180 mm.	Phù hợp với nhiều loại mẫu vật.
Bàn gá XY	Manual High-Precision XY Stage	Phạm vi di chuyển: 45 mm × 45 mm.
Kích thước (R x D x C)	380 × 545 × 435 mm.
Trọng lượng	41 kg.

---

Hướng Dẫn Bảo Trì Máy Đo Quang Phổ INSIZE XRF-PT230 Chuẩn Kỹ Thuật

Máy quang phổ XRF là thiết bị đo lường quang học có giá trị cao và độ nhạy bén tuyệt đối. Để duy trì cấp chính xác của kết quả đo độ dày lớp mạ, phân tích hợp kim và kéo dài tuổi thọ vật tư tiêu hao, kỹ thuật viên QA/QC cần tuân thủ nghiêm ngặt các quy trình vận hành và bảo dưỡng dưới đây:

1. Kiểm soát Môi trường Vận hành & Nguồn điện

Đầu dò (Detector) và ống phát tia X là các linh kiện cực kỳ nhạy cảm với điều kiện môi trường, đặc biệt là trong điều kiện khí hậu nhiệt đới gió mùa đặc trưng tại Việt Nam.

• Môi trường phòng Lab/QA-QC: Thiết bị cần được đặt trong không gian có nhiệt độ kiểm soát ổn định từ 15°C - 30°C và độ ẩm tuyệt đối dưới 70% RH. Nên trang bị máy hút ẩm trong phòng đo để ngăn ngừa hiện tượng đọng sương làm hỏng mạch điện tử. Thiết bị cũng cần đặt xa các nguồn phát sinh từ trường mạnh hoặc máy móc gây rung lắc lớn (như máy dập, máy phay CNC).

• Nguồn điện cấp: Yêu cầu sử dụng nguồn điện chuẩn AC220V, 50 Hz. Tuy nhiên, để phòng tránh rủi ro sốc điện làm cháy bo mạch chủ hoặc hỏng bóng phát tia X do điện lưới nhà máy chập chờn, bắt buộc phải sử dụng bộ ổn áp chất lượng cao hoặc bộ lưu điện (UPS).

• Vệ sinh buồng đo: Sau mỗi ca làm việc, cần dùng dụng cụ thổi bụi chuyên dụng để làm sạch buồng mẫu. Tuyệt đối không để mạt kim loại, bụi bẩn hoặc dung dịch từ mẫu vật rơi vào khu vực cửa sổ phát tia X và bộ dò tín hiệu (Detector).

2. Quy trình Hiệu chuẩn và Kiểm tra An toàn Định kỳ

Việc kiểm tra định kỳ giúp đảm bảo máy luôn hoạt động đúng dung sai cho phép và đáp ứng các tiêu chuẩn đánh giá ISO của nhà máy.

• Hiệu chuẩn độ chính xác (Calibration): Định kỳ hàng tuần, hàng tháng hoặc ngay sau khi di chuyển máy sang vị trí mới, kỹ thuật viên cần sử dụng bộ Tấm chuẩn (Standard Tablet) đi kèm của hãng Insize (bao gồm các mẫu chuẩn Au, Cr, Cu, Ni, Zn) và bộ chuẩn 12 nguyên tố để test lại dải đo. Thao tác này giúp phần mềm tự động hiệu chỉnh lại các sai số do trôi điểm zero.

• Kiểm tra Ống chuẩn trực (Collimator): Đây là bộ phận định tuyến chùm tia X đến đúng vị trí đo siêu nhỏ trên mẫu vật. Cần kiểm tra quang học để chắc chắn ống chuẩn trực không bị tắc nghẽn bởi dị vật hay hư hỏng cơ học.

• Hệ thống an toàn bức xạ: XRF-PT230 là thiết bị phát tia X công nghiệp. Trước mỗi ca làm việc, bắt buộc phải kiểm tra hệ thống khóa an toàn (Interlock system) ở nắp buồng mẫu. Nếu nắp không đóng kín, cảm biến phải ngắt tia X ngay lập tức để bảo vệ an toàn tuyệt đối cho người vận hành.

3. Bảo trì Chuyên sâu (Thực hiện bởi Chuyên viên Kỹ thuật)

Các hạng mục dưới đây liên quan đến can thiệp phần cứng cốt lõi, cần được thực hiện hoặc tư vấn bởi đội ngũ kỹ sư có chuyên môn từ nhà phân phối:

• Theo dõi và thay thế Nguồn phát tia X (X-Ray Tube): Bóng phát tia X là vật tư tiêu hao có giới hạn số giờ phát sáng (thường tính bằng hàng nghìn giờ). Khi tuổi thọ ống giảm, cường độ tia X yếu đi sẽ làm sai lệch phổ đồ phân tích. Kỹ thuật viên cần theo dõi số giờ chạy thực tế trên phần mềm để lên kế hoạch dự trù kinh phí thay thế kịp thời, tránh gián đoạn sản xuất.

• Bảo dưỡng Đầu dò Si-PIN (Detector): Là "trái tim" của hệ thống máy quang phổ Insize, bộ thu nhận tín hiệu Si-PIN quyết định trực tiếp đến độ phân giải và độ nhiễu tín hiệu. Linh kiện đắt tiền này cần được đội ngũ chuyên gia đánh giá và kiểm tra phổ định kỳ hàng năm nhằm đảm bảo độ nhạy không bị suy giảm theo thời gian.

---

Bộ Câu Hỏi Thường Gặp (FAQ) - Máy Quang Phổ XRF Để Bàn INSIZE XRF-PT230

1. Máy quang phổ XRF để bàn INSIZE XRF-PT230 có làm hỏng mẫu vật khi đo không?

Hoàn toàn không. XRF-PT230 ứng dụng công nghệ quang phổ huỳnh quang tia X (XRF), đây là phương pháp phân tích không phá hủy (NDT). Máy cho phép kiểm tra độ dày lớp mạ và thành phần hợp kim mà không gây trầy xước hay biến dạng mẫu, cực kỳ an toàn cho các chi tiết thành phẩm đắt tiền trong ngành cơ khí và điện tử.

2. Thiết bị này có thể đo được các hệ xi mạ phức tạp gồm nhiều lớp không?

Có, đây là một trong những điểm mạnh nhất của model này. Nhờ thuật toán xử lý mạnh mẽ, XRF-PT230 có khả năng bóc tách và đo độ dày độc lập cho cấu trúc mạ đa tầng lên đến 5 lớp cùng lúc (ví dụ: mạ Ni/Cu/Ni trên nền nam châm đất hiếm), vượt trội hơn hẳn các dòng máy tiêu chuẩn.

3. Máy có đo được các linh kiện điện tử siêu nhỏ như chân cắm Connector không?

Chắc chắn rồi. Thiết bị được trang bị Camera định vị độ phân giải cao và ống chuẩn trực (Collimator) có kích thước khe đo cực nhỏ, chỉ 0.3 x 4 mm. Cấu hình này giúp kỹ thuật viên ngắm bắn tia X chính xác vào các vi mạch hoặc chân linh kiện siêu nhỏ mà không bị nhiễu tín hiệu từ vật liệu nền xung quanh.

4. Đầu dò (Detector) của model XRF-PT230 sử dụng công nghệ gì?

Thiết bị sử dụng hệ thống đầu dò Si-PIN hiệu suất cao. Trong lĩnh vực phân tích quang phổ, linh kiện cốt lõi này giúp máy có độ nhạy tuyệt đối, thu nhận tín hiệu ổn định, giảm nhiễu, từ đó phát hiện chính xác dải nguyên tố rất rộng từ Lưu huỳnh (S) đến Uranium (U).

5. Tốc độ trả kết quả của hệ thống máy để bàn này là bao lâu?

Máy trả kết quả cực kỳ nhanh chóng. Tùy thuộc vào chế độ cài đặt (đo lớp mạ hay phân tích thành phần), thiết bị chỉ mất từ vài giây đến dưới 1 phút để hiển thị chi tiết dữ liệu. Tốc độ này giúp tối ưu hóa thời gian cho các trạm kiểm tra chất lượng (QC) trên dây chuyền sản xuất liên tục.

6. Yêu cầu về không gian và điều kiện lắp đặt máy tại nhà máy như thế nào?

Vì là dòng máy quang phổ để bàn (Benchtop) với trọng lượng 26 kg, XRF-PT230 cần được đặt trên bàn làm việc vững chắc tại phòng Lab hoặc khu vực QC. Máy sử dụng nguồn điện tiêu chuẩn AC 220V, 50Hz. Để máy đạt độ bền và cấp chính xác cao nhất, không gian đo lường cần duy trì nhiệt độ từ 15°C ~ 30°C và độ ẩm ≤ 70%.

7. Thiết bị có chức năng kiểm tra tiêu chuẩn RoHS cho hàng xuất khẩu không?

Có. XRF-PT230 là công cụ đắc lực để tầm soát nhanh các kim loại nặng độc hại (như Chì - Pb, Thủy ngân - Hg, Cadimi - Cd, Crom hóa trị 6 - Cr6+) trong nhựa và linh kiện điện tử. Điều này giúp các nhà máy tự tin chứng minh sản phẩm tuân thủ nghiêm ngặt chỉ thị RoHS để xuất khẩu sang thị trường Châu Âu và Mỹ.

8. Dải đo độ dày tối đa mà thiết bị có thể phân tích là bao nhiêu?

Thiết bị hỗ trợ dải đo độ dày (Test range) cực rộng, từ 0.001 µm đến 30 µm với độ chính xác ±10%. Cấu hình này đáp ứng hoàn hảo từ các bài test lớp mạ Vàng (Au) siêu mỏng trên vi mạch cho đến lớp mạ Kẽm (Zn), Crom (Cr) dày trên bu lông, ốc vít ngành ô tô.

9. Bức xạ tia X từ máy có an toàn cho kỹ thuật viên phòng Lab không?

An toàn tuyệt đối. Khác với các thiết bị hở, dòng máy để bàn XRF-PT230 có buồng mẫu khép kín đi kèm hệ thống khóa an toàn (Interlock system). Cảm biến sẽ lập tức ngắt nguồn phát tia X nếu nắp buồng mẫu bị mở đột ngột trong quá trình đo, loại trừ hoàn toàn rủi ro phơi nhiễm bức xạ cho người vận hành.

10. Việc hiệu chuẩn và bảo trì máy được thực hiện như thế nào?

Hệ thống đi kèm sẵn các Tấm chuẩn (Standard Tablet) để kỹ thuật viên chủ động kiểm tra và hiệu chuẩn điểm Zero định kỳ ngay tại nhà máy. Ngoài ra, khi mua hàng chính hãng, quý khách sẽ được hỗ trợ dịch vụ lắp đặt, hướng dẫn vận hành chuyên sâu và bảo trì định kỳ từ đội ngũ chuyên gia của nhà phân phối.

---
