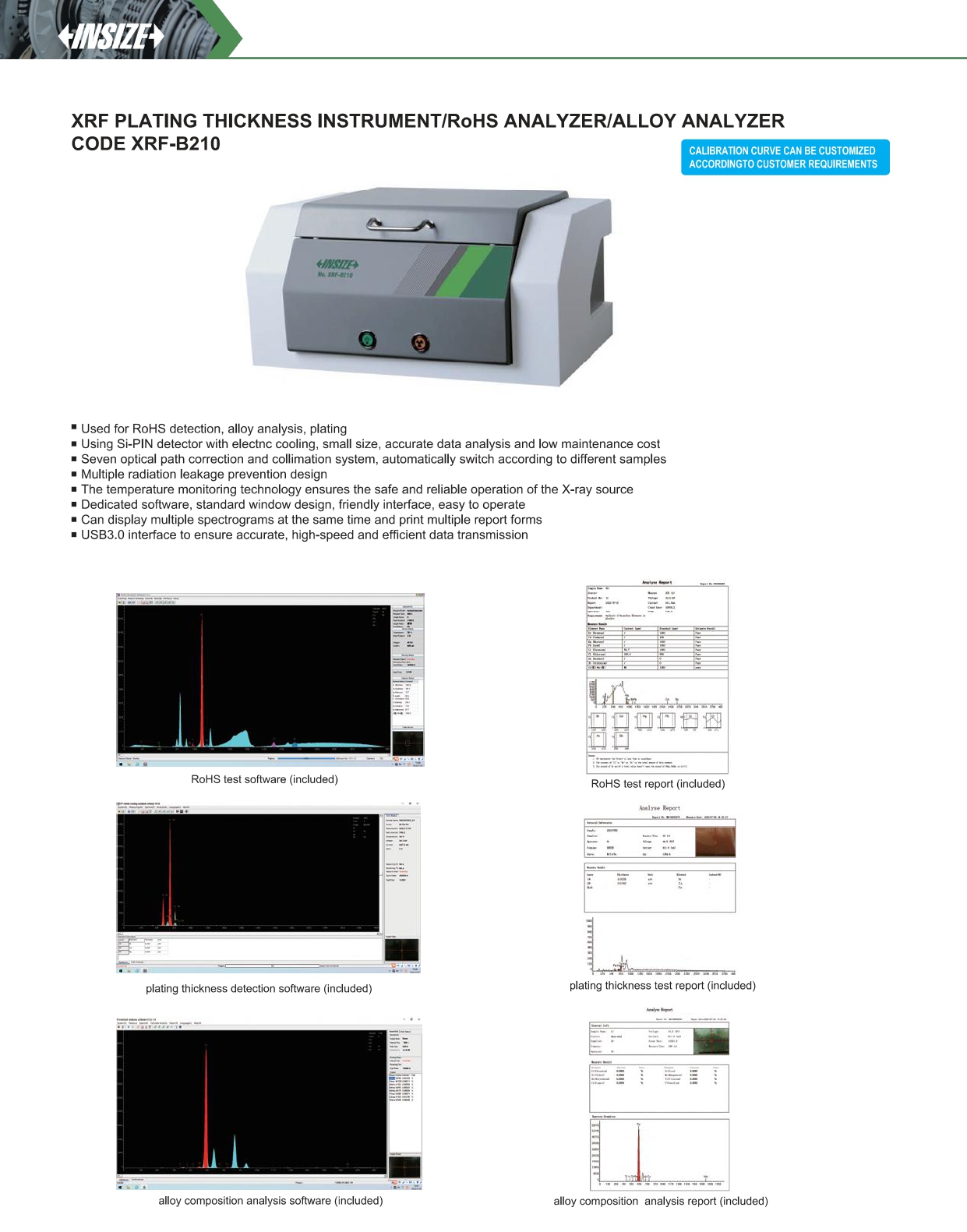

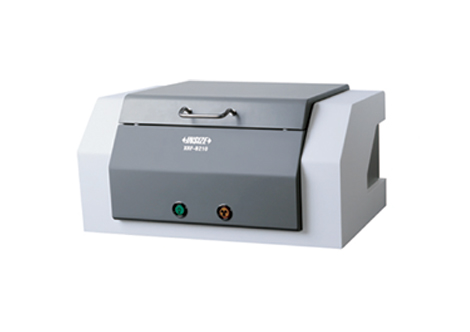

MÁY PHÂN TÍCH QUANG PHỔ TIA X XRF-B210: ĐO ĐỘ DÀY LỚP MẠ, HỢP KIM VÀ KIỂM TRA ROHS

Trong lĩnh vực kiểm soát chất lượng (QA/QC) công nghiệp, độ chính xác và tính đa dụng là yếu tố tiên quyết. Máy phân tích quang phổ huỳnh quang tia X INSIZE XRF-B210 mang đến giải pháp đo lường "3 trong 1" toàn diện: Đo độ dày lớp mạ, phân tích tuân thủ RoHS và kiểm tra thành phần hợp kim. Được trang bị công nghệ dò Si-PIN tiên tiến cùng dải phân tích rộng từ Ti đến U, thiết bị không chỉ đáp ứng các tiêu chuẩn đo lường khắt khe nhất mà còn tối ưu hóa chi phí bảo trì và đảm bảo an toàn tuyệt đối cho quá trình vận hành. Dưới đây là thông tin chi tiết về các đặc tính kỹ thuật và khả năng ứng dụng của model này.

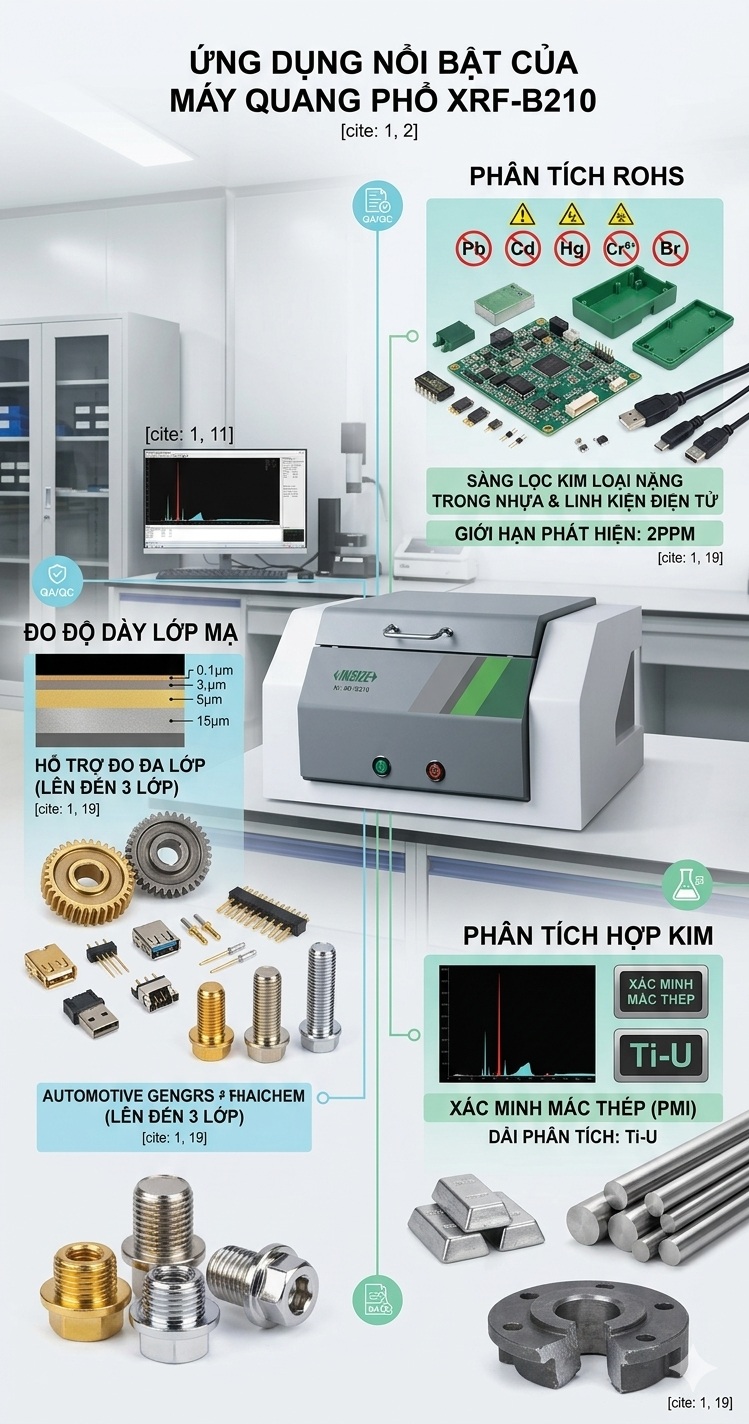

Ứng Dụng Chuyên Sâu Của Máy Phân Tích Quang Phổ XRF-B210

1. Ngành Xi Mạ, Xử Lý Bề Mặt & Gia Công Linh Kiện

Trong ngành công nghiệp xử lý bề mặt, việc kiểm soát độ dày lớp phủ là yếu tố quyết định đến khả năng chống ăn mòn và tính thẩm mỹ của sản phẩm. Máy đo độ dày lớp mạ XRF model XRF-B210 mang đến năng lực đo lường vượt trội cho các phòng lab QA/QC:

• Đo đa lớp phức tạp: Thiết bị cung cấp giải pháp đo độ dày lớp mạ 3 lớp đồng thời, với tổng độ dày đo được lên đến 10µm. Tính năng này đặc biệt quan trọng khi cần kiểm tra lớp mạ Niken, Crom, Kẽm bằng tia X trên các chi tiết yêu cầu quy trình mạ nhiều bước (ví dụ: nền Thép mạ Đồng, mạ Niken rồi mạ Crom).

• Tối ưu hóa chi phí vật tư: Với dải đo mạ đơn lớp từ 0.01 đến 30µm và độ lặp lại đạt 0.1µm (cho lớp mạ ngoài dưới 1µm), máy giúp nhà sản xuất kiểm soát chính xác lượng kim loại quý (vàng, bạc, bạch kim) đắp lên bề mặt, tránh lãng phí vật tư.

• Đo chi tiết siêu nhỏ: Kích thước điểm tia X (light spot) được thu hẹp tối đa trong khoảng 0.2mm. Cấu hình này kết hợp với hệ thống 7 loại ống chuẩn trực giúp kỹ thuật viên dễ dàng đo chính xác trên các chân linh kiện điện tử, ốc vít siêu nhỏ hoặc bề mặt có tiết diện hẹp.

2. Ngành Sản Xuất Điện Tử, Bao Bì & Tuân Thủ Tiêu Chuẩn Môi Trường

Các nhà sản xuất linh kiện, bo mạch (PCB) và đồ gia dụng xuất khẩu luôn phải đối mặt với các rào cản kỹ thuật khắt khe về môi trường. XRF-B210 là máy đo XRF cho ngành điện tử đáp ứng hoàn hảo các bài toán này:

• Sàng lọc chất độc hại tốc độ cao: Đóng vai trò là một máy phân tích hàm lượng RoHS chuyên dụng, thiết bị nhận diện nhanh 8 nguyên tố nguy hại bao gồm Cd, Pb, Hg, Br, Cr, Cl, As, Sb chỉ trong thời gian từ 60 đến 200 giây. Tốc độ này cho phép sàng lọc mẫu liên tục ngay trên dây chuyền sản xuất.

• Độ nhạy phân tích vượt trội: Là thiết bị kiểm tra kim loại nặng trong nhựa, cao su và linh kiện hàn, máy giúp các doanh nghiệp kiểm tra chất độc hại theo tiêu chuẩn RoHS 2.0 một cách an toàn. Nhờ bộ dò Si-PIN, giới hạn phát hiện (detection limit) của máy đạt mức cực kỳ ấn tượng là 2PPM, đảm bảo sản phẩm vượt qua các đợt kiểm định xuất khẩu vào thị trường EU hay Mỹ.

3. Ngành Luyện Kim, Đúc Kim Loại & Cơ Khí Chính Xác

Việc xác minh vật liệu (PMI) từ khâu nhập phôi đầu vào đến khi xuất xưởng là bắt buộc để tránh nhầm lẫn mác thép hoặc sai lệch cơ tính. XRF-B210 là thiết bị kiểm định chất lượng QA/QC không thể thiếu tại các nhà máy cơ khí:

• Dải phân tích nguyên tố rộng: Hoạt động như một máy phân tích thành phần hợp kim Ti-U, thiết bị quét và nhận diện hầu hết các kim loại công nghiệp quan trọng từ Titanium đến Uranium.

• Đo lường dải hàm lượng đa dạng: Máy có khả năng định lượng thành phần nguyên tố trong khoảng rất rộng từ 100PPM đến 99.9% với độ lặp lại và độ ổn định đều đạt mức 0.1%.

• Ứng dụng thực tiễn cao: Rất phù hợp để phân tích thành phần thép không gỉ bằng XRF, phân loại phế liệu kim loại, hoặc kiểm tra tỷ lệ phối trộn hợp kim Đồng, Nhôm, Kẽm trong ngành đúc và khuôn mẫu. Mọi kết quả đều được trích xuất nhanh chóng qua phần mềm phân tích hợp kim và máy in đi kèm.

---

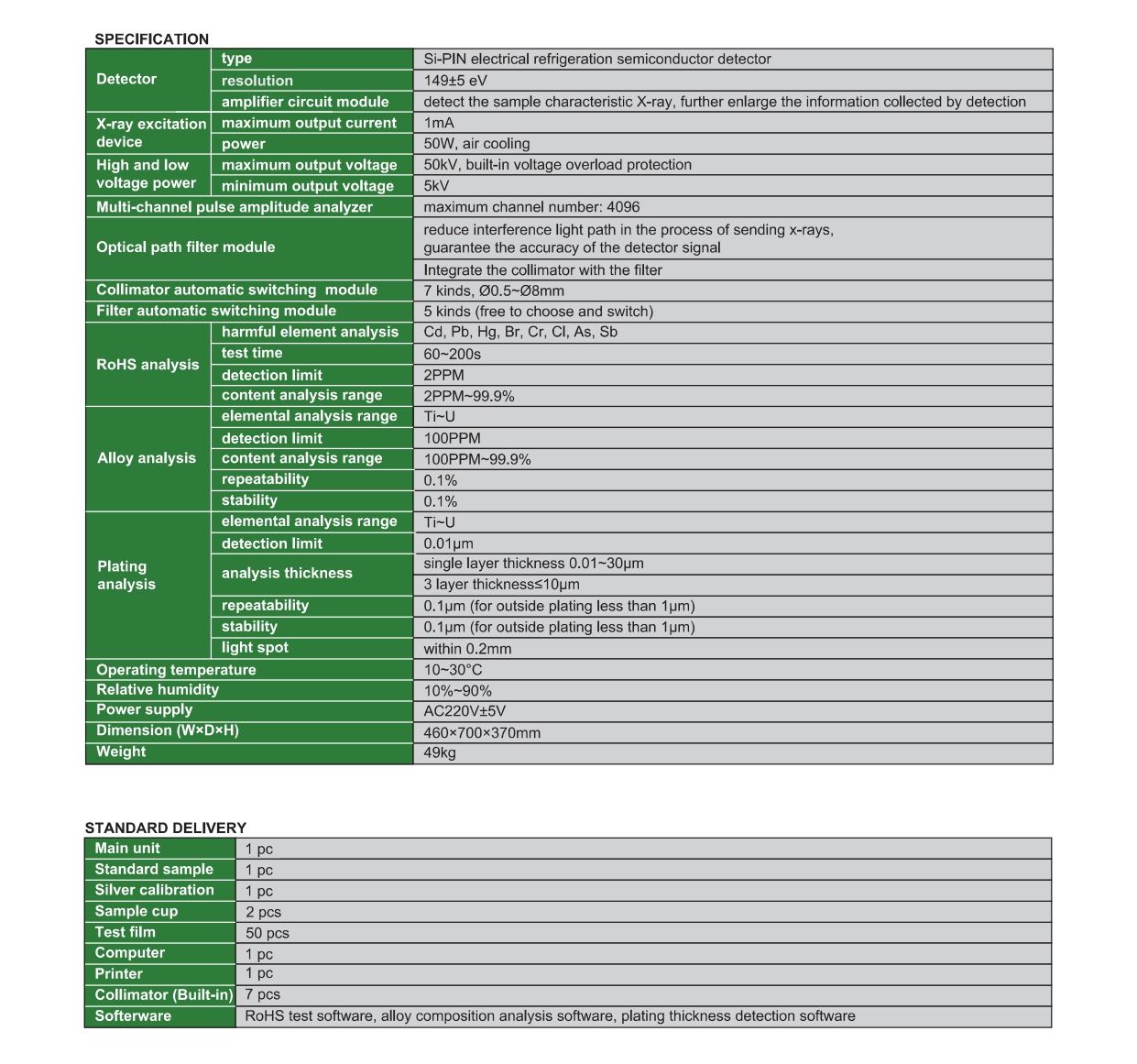

Thông Số Kỹ Thuật Chi Tiết Máy Phân Tích Quang Phổ XRF-B210

Để đáp ứng yêu cầu khắt khe của các phòng thí nghiệm và quy trình kiểm soát chất lượng, dòng máy đo quang phổ cao cấp XRF-B210 được hãng trang bị hệ thống phần cứng tối tân cùng thông số kỹ thuật ấn tượng:

1. Hệ Thống Bộ Dò (Detector) & Nguồn Phát Tia X

• Công nghệ Detector: Trang bị bộ dò Si-PIN làm lạnh bằng điện tiên tiến. Thiết kế này không chỉ giúp phân tích dữ liệu chuẩn xác mà còn thu gọn kích thước thiết bị và tối ưu hóa chi phí bảo trì.

• Độ phân giải: Đạt mức 149±5 eV, giúp hệ thống nhận diện và phân tách tín hiệu tia X đặc trưng của từng nguyên tố một cách cực kỳ rõ nét.

• Nguồn phát (X-ray Excitation): Là một thiết bị đo quang phổ X-ray 50kV, máy sử dụng điện áp đầu ra tối đa đạt 50kV và dòng điện cực đại 1mA. Hệ thống vận hành với công suất 50W kết hợp làm mát bằng không khí, tích hợp sẵn module bảo vệ quá tải điện áp an toàn. Công nghệ giám sát nhiệt độ giúp nguồn tia X hoạt động bền bỉ.

• Bộ phân tích biên độ xung: Mạch khuếch đại hỗ trợ đa kênh với số kênh tối đa lên tới 4096, giúp khuếch đại chi tiết các thông tin thu thập được từ đặc tính tia X của mẫu vật.

2. Hệ Thống Quang Học (Optical System) Chống Nhiễu

• Ống chuẩn trực (Collimator): Tích hợp module chuyển đổi tự động với 7 loại ống chuẩn trực kích thước đa dạng từ Ø0.5 đến Ø8mm, tự động điều chỉnh theo từng loại mẫu vật khác nhau.

• Bộ lọc (Filter): Cung cấp module tự động chuyển đổi giữa 5 loại bộ lọc có thể tự do lựa chọn.

• Hiệu suất quang học: Hệ thống quang học tích hợp chặt chẽ giữa ống chuẩn trực và bộ lọc, giúp giảm thiểu tối đa hiện tượng nhiễu sáng trên đường truyền tia X, qua đó đảm bảo tín hiệu đầu vào cho bộ dò luôn có độ chính xác cao nhất.

3. Thông Số Đo Độ Dày Lớp Mạ (Plating Thickness)

• Dải phân tích: Hoạt động như một máy đo độ dày lớp mạ XRF chuyên nghiệp, thiết bị có khả năng đo lớp mạ đơn với dải độ dày từ 0.01µm đến 30µm.

• Đo mạ đa lớp: Cung cấp giải pháp đo độ dày lớp mạ 3 lớp đồng thời, với tổng độ dày các lớp lên đến ≤ 10µm.

• Độ chính xác & Ổn định: Cả độ lặp lại (repeatability) và độ ổn định (stability) đều đạt mức xuất sắc là 0.1µm (áp dụng cho các lớp mạ ngoài có độ dày dưới 1µm).

• Kích thước điểm tia (Light spot): Tia X được hội tụ sắc nét trong phạm vi kích thước siêu nhỏ, chỉ nằm trong 0.2mm.

4. Thông Số Phân Tích RoHS & Thành Phần Hợp Kim (PMI)

• Phân tích độc hại RoHS: Đóng vai trò là máy phân tích hàm lượng RoHS, thiết bị phát hiện nhanh 8 nguyên tố nguy hại gồm: Cd, Pb, Hg, Br, Cr, Cl, As, Sb. Giới hạn phát hiện cực thấp ở mức 2PPM với thời gian test một mẫu siêu tốc chỉ từ 60 đến 200 giây.

• Phân tích hợp kim: Ứng dụng như một máy phân tích thành phần hợp kim Ti-U (quét nguyên tố từ Titanium đến Uranium). Giới hạn phát hiện đối với hợp kim là 100PPM, hỗ trợ dải phân tích hàm lượng rất rộng từ 100PPM đến 99.9%. Độ lặp lại và độ ổn định của phép đo đạt 0.1%.

5. Giao Tiếp, Phần Mềm & Điều Kiện Vận Hành

• Giao diện kết nối: Đồng bộ dữ liệu qua cổng USB 3.0, đảm bảo khả năng truyền tải dữ liệu phân tích liên tục, tốc độ cao và hiệu quả.

• Bộ phần mềm (Software): Giao diện chuẩn cửa sổ (Windows) thân thiện, dễ vận hành. Trọn bộ bao gồm: Phần mềm kiểm tra RoHS, phần mềm phân tích hợp kim và phần mềm đo độ dày lớp mạ. Phần mềm cho phép hiển thị nhiều phổ đồ cùng lúc và tự động in nhiều biểu mẫu báo cáo.

• Môi trường hoạt động: Hoạt động tốt ở nhiệt độ từ 10 đến 30°C và độ ẩm tương đối từ 10% đến 90%.

• Thông số vật lý & Nguồn điện: Kích thước thiết bị (Rộng x Sâu x Cao) là 460 x 700 x 370mm. Trọng lượng tổng thể 49kg. Sử dụng nguồn điện tiêu chuẩn AC220V±5V. Thiết kế chống rò rỉ bức xạ nhiều lớp bảo vệ người dùng tuyệt đối.

---

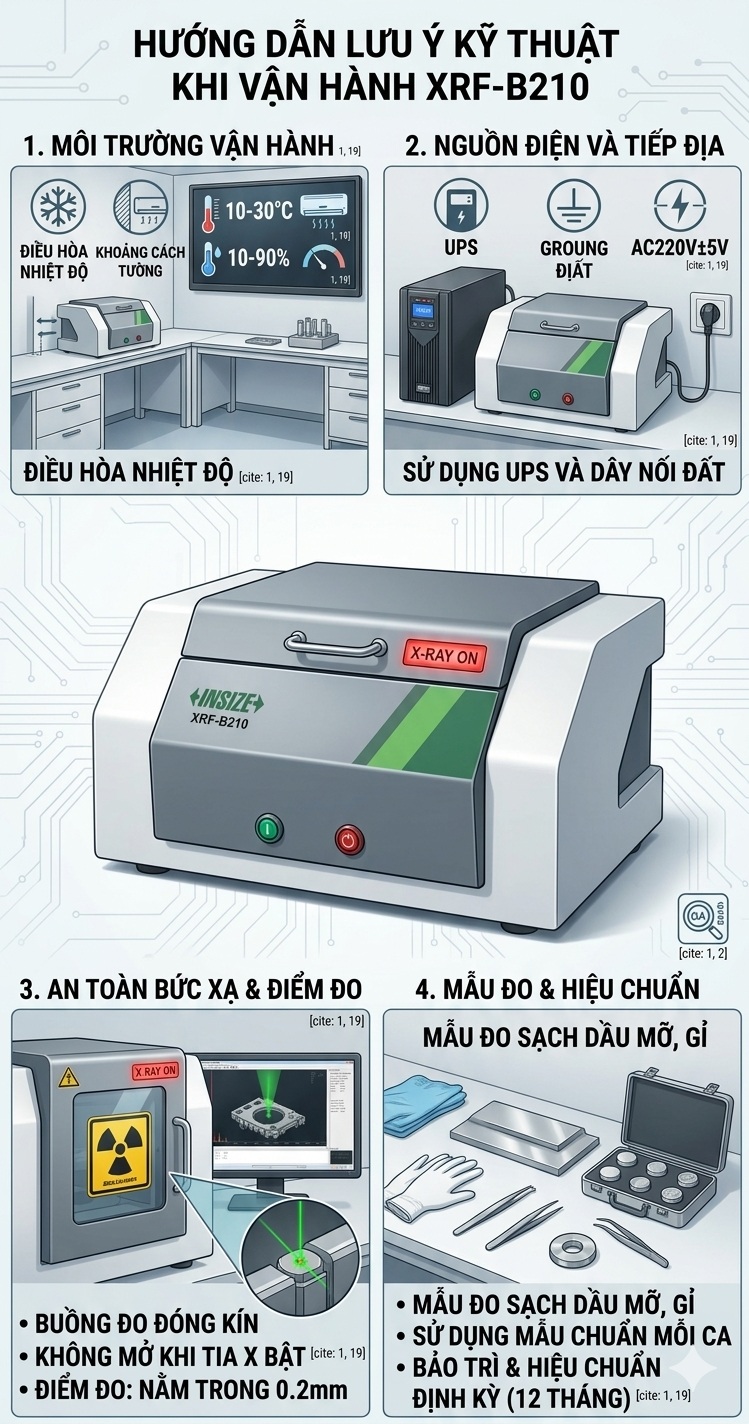

Những Lưu Ý Chuyên Sâu Khi Vận Hành Máy Phân Tích Quang Phổ XRF-B210

Để tối ưu hóa hiệu suất của máy đo quang phổ và đảm bảo tính toàn vẹn của dữ liệu trong các quy trình QA/QC nghiêm ngặt, người vận hành cần nắm rõ và tuân thủ các nguyên tắc kỹ thuật chuyên sâu dưới đây:

1. Kiểm Soát Khắt Khe Môi Trường Lắp Đặt & Tản Nhiệt

• Bảo vệ hệ thống dò: Linh kiện cốt lõi của máy là bộ dò Si-PIN làm lạnh bằng điện. Để màng dò không bị đọng sương hay giảm tuổi thọ, phòng Lab bắt buộc phải duy trì nhiệt độ liên tục ở dải 10 đến 30 độ C và độ ẩm tương đối từ 10% đến 90%.

• Không gian tản nhiệt: Máy hoạt động với công suất tổng 50W và sử dụng cơ chế làm mát bằng không khí (air cooling). Do đó, cần đặt máy cách tường tối thiểu 15-20cm để các khe tản nhiệt không bị bít tắc. Hệ thống có tích hợp công nghệ giám sát nhiệt độ, nếu máy báo quá nhiệt, tuyệt đối không được tiếp tục đo mà phải tắt máy nghỉ ngơi.

2. Quản Lý Nguồn Điện & Chống Nhiễu Tín Hiệu

Ổn định điện áp: Thiết bị yêu cầu nguồn cấp chuẩn AC220V sai số cộng trừ 5V. Cấu hình máy là một thiết bị đo quang phổ X-ray 50kV có tích hợp sẵn module bảo vệ quá tải điện áp. Tuy nhiên, để tránh nhiễu tín hiệu điện từ làm sai lệch phổ đồ, nhà máy bắt buộc phải đấu nối dây tiếp địa (nối đất) độc lập cho máy và trang bị thêm bộ lưu điện (UPS) chuyên dụng.

3. An Toàn Bức Xạ & Độ Chính Xác Khi Định Vị Mẫu

• An toàn tia X: Thiết bị được thiết kế với cơ chế chống rò rỉ bức xạ nhiều lớp. Cảm biến an toàn sẽ tự ngắt tia X nếu nắp máy bị mở đột ngột. Tuy nhiên, kỹ thuật viên tuyệt đối không tạo thói quen mở nắp khi đèn cảnh báo tia X (màu đỏ) vẫn đang nhấp nháy.

• Căn chỉnh điểm đo (Light spot): Tia X bắn ra có tiết diện cực nhỏ, nằm trong phạm vi 0.2mm. Khi sử dụng máy như một máy đo độ dày lớp mạ XRF, đặc biệt là khi thực hiện giải pháp đo độ dày lớp mạ 3 lớp trên các chân linh kiện siêu nhỏ, người dùng phải sử dụng camera tích hợp trên màn hình máy tính để ngắm và cố định tâm mẫu thật chuẩn xác trước khi ra lệnh đo.

4. Quy Trình Xử Lý Cốc Mẫu & Màng Phim (Test Film)

• Khi sử dụng máy làm thiết bị kiểm tra kim loại nặng trong nhựa (dạng hạt nhựa) hay máy phân tích hàm lượng RoHS (đối với dung dịch, bột), người dùng phải sử dụng cốc đựng mẫu (Sample cup) và màng phim (Test film) đi kèm theo máy.

• Tuyệt đối không dùng tay trạm trực tiếp vào phần giữa của màng phim vì mồ hôi tay có chứa muối và khoáng chất, sẽ làm máy nhận diện sai nguyên tố hoặc làm giảm độ nhạy phát hiện 2PPM của hệ thống.

5. Kế Hoạch Hiệu Chuẩn & Bảo Dưỡng Định Kỳ

• Hiệu chuẩn trước khi đo: Để máy phân tích thành phần hợp kim Ti-U luôn cho kết quả đáng tin cậy, vào đầu mỗi ca làm việc, kỹ thuật viên cần chạy khởi động tia X khoảng 15 phút, sau đó tiến hành đo thử với mẫu chuẩn (Standard sample) và mẫu hiệu chuẩn Bạc (Silver calibration) đi kèm.

• Bảo trì chuyên sâu: Khuyến cáo doanh nghiệp nên sử dụng dịch vụ hiệu chuẩn máy XRF-B210 định kỳ 12 tháng/lần. Các kỹ sư từ đại lý ủy quyền sẽ tiến hành vệ sinh hệ thống quang học, kiểm tra bộ lọc, ống chuẩn trực và hiệu chỉnh lại phần mềm để đảm bảo đường cong chuẩn (Calibration Curve) không bị sai lệch theo thời gian.

---

Câu Hỏi Thường Gặp (FAQ) Về Máy Phân Tích Quang Phổ XRF-B210

1. Máy đo XRF-B210 có thể kiểm tra được những chất độc hại nào theo tiêu chuẩn RoHS?

Đóng vai trò là một máy phân tích hàm lượng RoHS chuyên dụng, thiết bị có khả năng phát hiện nhanh 8 nguyên tố nguy hại bao gồm Cd, Pb, Hg, Br, Cr, Cl, As, Sb. Giới hạn phát hiện cực thấp đạt 2PPM, lý tưởng để làm thiết bị kiểm tra kim loại nặng trong nhựa và bo mạch. Thời gian cho ra kết quả kiểm tra chỉ mất từ 60 đến 200 giây.

2. Thiết bị có hỗ trợ đo lớp mạ trên các linh kiện rất nhỏ hoặc bề mặt hẹp không?

Hoàn toàn có thể. Máy được trang bị hệ thống chuyển đổi tự động với 7 loại ống chuẩn trực có kích thước từ Ø0.5 đến Ø8mm. Kết hợp với kích thước điểm tia X (light spot) được hội tụ cực kỳ sắc nét, nằm trong phạm vi 0.2mm, máy dễ dàng đo chuẩn xác trên các chân IC siêu nhỏ mà không bị nhiễu tín hiệu.

3. Máy đo độ dày lớp mạ XRF-B210 có khả năng đo nhiều lớp mạ chồng lên nhau không?

Có. Điểm nổi bật của model này là cung cấp giải pháp đo độ dày lớp mạ 3 lớp đồng thời (ví dụ: nền sắt mạ đồng, mạ niken rồi mạ crom). Điều kiện là tổng độ dày của các lớp mạ ≤ 10µm. Đối với mạ đơn lớp, dải đo của máy dao động từ 0.01~30µm, rất phù hợp để kiểm tra lớp mạ Niken, Crom, Kẽm bằng tia X.

4. Máy sử dụng loại đầu dò (Detector) nào và độ phân giải ra sao?

Thiết bị sử dụng công nghệ bộ dò Si-PIN làm lạnh bằng điện tiên tiến. Ưu điểm của loại đầu dò này là mang lại độ phân giải cao lên đến 149±5 eV, giúp phân tích dữ liệu phổ đồ chuẩn xác, đồng thời giúp thiết kế máy nhỏ gọn và giảm thiểu tối đa chi phí bảo trì.

5. Ngoài đo lớp mạ và RoHS, máy có dùng để phân tích mác thép được không?

Được. XRF-B210 cũng là một máy phân tích thành phần hợp kim Ti-U mạnh mẽ. Thiết bị có thể nhận diện và phân tích hàm lượng các nguyên tố từ Titanium đến Uranium với dải phân tích rộng từ 100PPM đến 99.9%. Đây là tính năng tuyệt vời để phân tích thành phần thép không gỉ bằng XRF tại các phòng QA/QC cơ khí.

6. Độ lặp lại và độ ổn định của kết quả đo có đáng tin cậy không?

Cực kỳ đáng tin cậy. Khi đo độ dày lớp mạ, độ lặp lại và ổn định của máy đạt mức 0.1µm (áp dụng cho lớp mạ ngoài < 1µm). Khi đo hợp kim, độ lặp lại và độ ổn định đạt mức 0.1%. Để duy trì sự ổn định này, người dùng nên đăng ký dịch vụ hiệu chuẩn máy XRF-B210 định kỳ hàng năm.

7. Nguồn phát tia X của máy có công suất bao nhiêu? Đây là dòng thiết bị đo quang phổ X-ray 50kV.

Nguồn phát tia X (X-ray excitation) có điện áp đầu ra tối đa 50kV và dòng điện cực đại 1mA. Hệ thống hoạt động với công suất 50W, làm mát bằng không khí và được tích hợp công nghệ giám sát nhiệt độ để đảm bảo vận hành an toàn.

8. Việc sử dụng tia X có gây nguy hiểm cho kỹ thuật viên vận hành không?

Máy được thiết kế đặt yếu tố an toàn lên hàng đầu với cấu trúc chống rò rỉ bức xạ nhiều lớp. Buồng đo đóng kín hoàn toàn trong quá trình phát tia. Nếu tuân thủ đúng hướng dẫn sử dụng máy XRF-B210, kỹ thuật viên sẽ được bảo đảm an toàn tuyệt đối.

9. Khi mua máy XRF-B210, bộ phụ kiện tiêu chuẩn đi kèm gồm những gì?

Trọn bộ tiêu chuẩn từ hãng đã bao gồm: Máy chính, máy tính, máy in, các loại mẫu chuẩn và mẫu hiệu chuẩn Bạc, cốc đựng mẫu, màng phim (50 cái). Đặc biệt, giao tiếp qua cổng USB 3.0 sẽ đi kèm bộ 3 phần mềm miễn phí: phần mềm test RoHS, phần mềm phân tích hợp kim và phần mềm đo độ dày lớp mạ.

10. Yêu cầu về môi trường lắp đặt đối với thiết bị này là gì?

Để đảm bảo tuổi thọ cho thiết bị kiểm định chất lượng QA/QC này, máy cần được đặt trong môi trường có nhiệt độ từ 10 đến 30°C và độ ẩm từ 10% đến 90%. Nguồn điện cung cấp phải ổn định ở mức AC220V±5V, bắt buộc phải có hệ thống tiếp địa và khuyến nghị sử dụng thêm bộ lưu điện (UPS).

---
