Insize THL-A01 là máy ghi dữ liệu nhiệt ẩm đa kênh cao cấp, hỗ trợ tới 24 kênh đo đồng thời với độ chính xác vượt trội.

Insize THL-A01 | Máy ghi dữ liệu nhiệt ẩm

Name: Máy ghi dữ liệu nhiệt ẩm 24 kênh INSIZE THL-A01 | WiFi & Touch-screen
Brand: INSIZE
SKU: THL-A01
Availability: InStock
Rating: 4.9 (42 reviews)

Liên hệ để báo giá

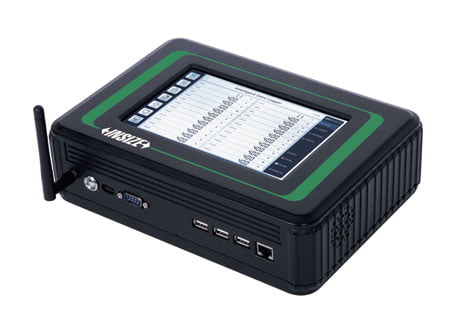

Insize THL-A01 là máy ghi dữ liệu nhiệt ẩm đa kênh cao cấp, hỗ trợ tới 24 kênh đo đồng thời với độ chính xác vượt trội. Thiết bị sở hữu màn hình cảm ứng 7 inch, kết nối WiFi hiện đại và bộ nhớ 8GB mạnh mẽ. Insize THL-A01 lý tưởng cho việc kiểm chuẩn lò công nghiệp, kho dược phẩm và thẩm định môi trường sản xuất.

Compare

Danh mục: Thiết Bị Cơ Khí Chính Xác (Precision Mechanical Equipment)

Mô tả

Insize THL-A01 là hệ thống ghi dữ liệu (Data Logger) đa năng chuẩn công nghiệp, được thiết kế để giải quyết bài toán giám sát nhiệt độ và độ ẩm diện rộng với độ chính xác cực cao. Thiết bị vượt trội nhờ khả năng xử lý đồng thời 24 kênh đo, màn hình cảm ứng 7 inch trực quan và kết nối WiFi, biến việc kiểm chuẩn lò công nghiệp hay kho bãi trở nên đơn giản và chính xác tuyệt đối.

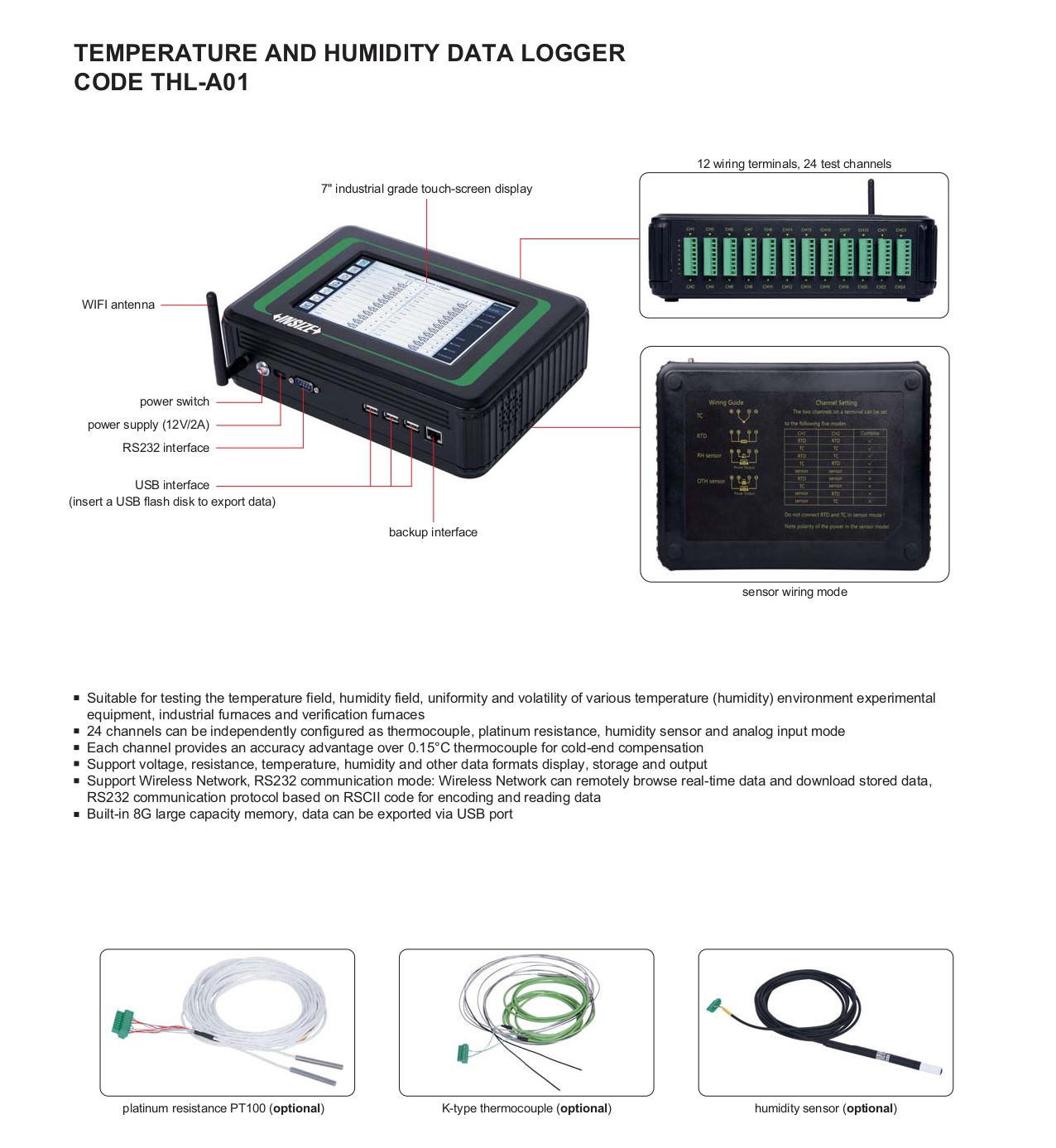

1. Hệ thống Model và Phụ kiện Tùy chọn (Ordering Information)

Để vận hành hoàn chỉnh Insize THL-A01, người dùng cần kết hợp máy chính và các loại đầu dò phù hợp:

A. Máy chính (Standard Delivery)

Model	Mô tả	Thành phần đi kèm
THL-A01	Máy chính Data Logger	Thân máy, Adapter nguồn (12V/2A), USB Flash 16GB, Antenna WiFi.

B. Phụ kiện cảm biến tùy chọn (Optional Accessories)

Mã phụ kiện (Code)	Loại cảm biến	Dải đo (Range)	Độ chính xác (Accuracy)
THL-A01-PT100	Platinum Resistance PT100	-80°C ~ 300°C	Class A: $\pm(0.15 + 0.002
THL-A01-K	K-type Thermocouple	300°C ~ 1000°C	Class 1: $\pm 1.5°C$ hoặc $0.004
THL-A01-H	Humidity Sensor (Độ ẩm)	0%RH ~ 100%RH	$\pm 0.8\%RH$ (tại 23°C)

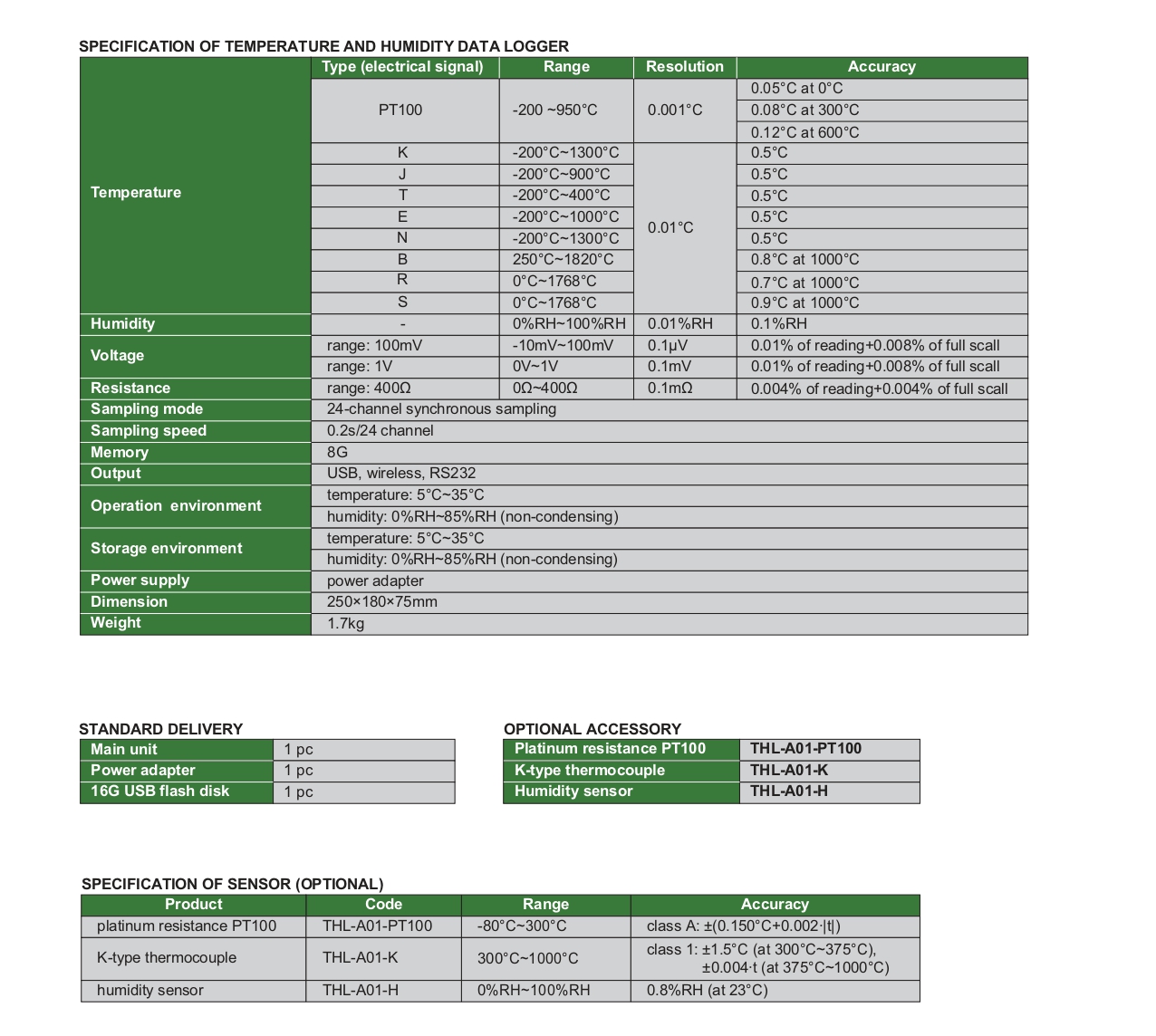

2. Thông số kỹ thuật chi tiết (Technical Specifications)

Màn hình: 7" Industrial grade touch-screen.
Số kênh đo: 24 kênh độc lập qua 12 trạm đấu dây (terminal).
Tốc độ lấy mẫu: 0.2 giây / 24 kênh (Đồng bộ hoàn toàn).
Bộ nhớ: 8GB nội bộ + USB Flash 16GB đi kèm.
Độ phân giải nhiệt độ: 0.001°C (hệ PT100).
Sai số bù đầu lạnh (TC): < 0.15°C.
Giao tiếp: WiFi, RS232 (ASCII), USB Interface.
Kích thước & Trọng lượng: 250x180x75mm / 1.7kg.

3. Giá trị thực tiễn & Tình huống ứng dụng sản xuất

Việc trang bị Insize THL-A01 giúp doanh nghiệp tối ưu hóa 3 khía cạnh:

Thẩm định lò công nghiệp (TUS/HTS): Đo 24 điểm khác nhau trong lò nhiệt luyện để đảm bảo tính đồng nhất, tránh sản phẩm lỗi do nhiệt cục bộ.
Giám sát chuỗi cung ứng lạnh: Theo dõi đồng thời nhiều điểm trong kho dược phẩm, vắc-xin theo tiêu chuẩn GSP/HACCP.
Thử nghiệm R&D: Đánh giá độ bền linh kiện điện tử trong tủ vi khí hậu với dữ liệu ghi lại chi tiết đến từng mili-giây.

4. Quy trình vận hành thiết bị (Standard Operating Procedure)

Để đảm bảo thiết bị Insize THL-A01 hoạt động chính xác và bền bỉ, kỹ thuật viên cần tuân thủ quy trình vận hành sau:

Bước 1: Chuẩn bị và Kết nối phần cứng

Lắp đặt Antenna WiFi vào cổng phía sau máy (nếu cần theo dõi từ xa).
Kết nối các đầu dò cảm biến vào các trạm đấu dây (Terminal).
Lưu ý quan trọng: Đấu nối đúng cực tính (+/-) dựa trên sơ đồ Wiring Guide in trên thân máy. Không kết nối đồng thời RTD và Thermocouple trong cùng một cụm Terminal ở Chế độ 1.

Bước 2: Thiết lập kênh đo (Channel Setting)

Bật nguồn bằng nút Power Switch.
Trên màn hình cảm ứng, truy cập mục Channel Setting.
Định cấu hình từng kênh tương ứng với loại cảm biến đã lắp (Ví dụ: Kênh 1 chọn PT100, Kênh 2 chọn K-type TC).

Bước 3: Cài đặt thông số ghi (Data Logging)

Thiết lập khoảng thời gian lấy mẫu (Sampling Interval) phù hợp với yêu cầu thực tế (ví dụ: 1s, 5s, hoặc 1 phút).
Thiết lập ngưỡng báo động (Alarm) cao/thấp cho các vị trí trọng yếu.

Bước 4: Bắt đầu ghi và Giám sát

Nhấn Start để bắt đầu quá trình thu thập dữ liệu.
Theo dõi biểu đồ thời gian thực trực tiếp trên màn hình 7 inch hoặc truy cập qua địa chỉ IP từ xa qua mạng WiFi nội bộ.

Bước 5: Xuất dữ liệu và Báo cáo

Sau khi kết thúc phiên đo, cắm USB vào cổng USB Interface.
Chọn chức năng Export để trích xuất dữ liệu. File báo cáo định dạng .CSV sẽ được lưu trực tiếp vào USB.

5. Hướng dẫn vận hành và Bảo trì (SOP)

Quy trình 4 bước vận hành nhanh:

Kết nối (Wiring): Đấu dây cảm biến vào terminal phía sau theo sơ đồ trên vỏ máy.
Cấu hình (Setting): Tại menu Channel Setting, chọn loại cảm biến (PT100/TC/RH) cho từng kênh.
Ghi dữ liệu (Logging): Thiết lập chu kỳ ghi và nhấn "Start". Theo dõi biểu đồ thời gian thực trên màn hình 7 inch.
Xuất báo cáo (Export): Cắm USB, chọn "Export" để nhận file dữ liệu định dạng .CSV.

Bảo trì:

Vệ sinh: Lau màn hình bằng khăn mềm. Kiểm tra và siết lại các đầu dây Terminal mỗi 6 tháng.
Hiệu chuẩn: Thực hiện định kỳ 12 tháng tại các trung tâm Quatest hoặc đơn vị có chức năng đo lường.

6. Mẫu báo cáo dữ liệu (Excel Template)

Khi xuất dữ liệu từ Insize THL-A01, bạn có thể sử dụng mẫu bảng tính sau để báo cáo chuyên nghiệp:

Thời gian (Timestamp)	Kênh 01 (°C)	Kênh 02 (°C)	Kênh 03 (%RH)	Đánh giá
25/12/2025 08:00:00	25.125	150.2	45.1	ĐẠT
25/12/2025 08:05:00	25.130	150.5	45.3	ĐẠT

Gợi ý: Sử dụng tính năng "Line Chart" trong Excel để vẽ biểu đồ biến thiên nhiệt độ từ dữ liệu trên.

7. Câu hỏi thường gặp (FAQ)

Insize THL-A01 có đi kèm sẵn cảm biến không? Gói tiêu chuẩn chỉ gồm máy chính và adapter. Cảm biến là phụ kiện mua thêm tùy theo nhu cầu dải đo.
Có thể xem dữ liệu trên điện thoại không? Có, thông qua kết nối WiFi và truy cập địa chỉ IP của máy trên trình duyệt.
Tốc độ lấy mẫu nhanh nhất là bao nhiêu? 0.2 giây cho cả 24 kênh cùng lúc.
Máy lưu được bao nhiêu dữ liệu? Với bộ nhớ 8GB, máy có thể lưu trữ hàng triệu điểm dữ liệu trong nhiều năm.
Tại sao không được kết nối RTD và TC cùng lúc ở Mode 1? Để tránh nhiễu tín hiệu và sai số đo lường do xung đột mạch cầu bên trong.
Cổng RS232 dùng để làm gì? Dùng để truyền dữ liệu trực tiếp sang PC hoặc hệ thống điều khiển trung tâm bằng mã ASCII.
Máy có báo động khi quá nhiệt không? Có, người dùng có thể cài đặt ngưỡng báo động cao/thấp trên từng kênh.
Màn hình có chống lóa không? Đây là màn hình công nghiệp có độ tương phản cao, hỗ trợ quan sát tốt dưới ánh sáng nhà xưởng.
Sai số bù đầu lạnh là bao nhiêu? Rất thấp, chỉ < 0.15°C, đảm bảo kết quả đo cặp nhiệt điện chuẩn xác.
File xuất ra có cần phần mềm chuyên dụng để mở không? Không, file xuất ra là định dạng chuẩn Excel (.CSV/.XLS), mở được trên mọi máy tính.
