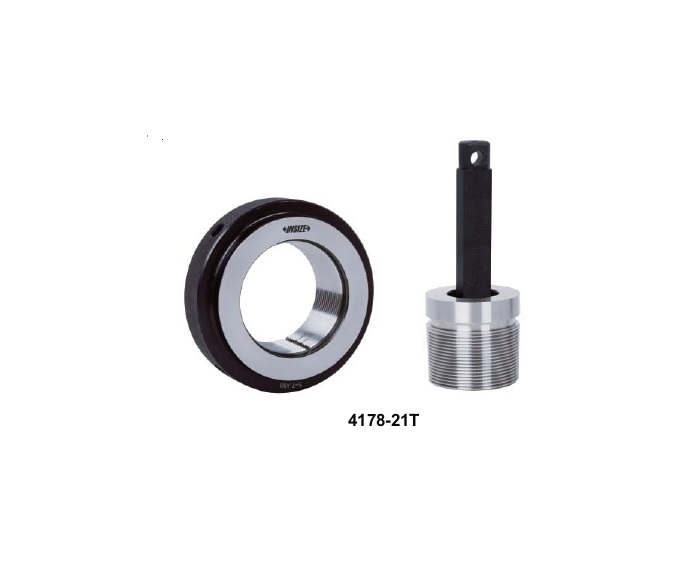

Insize 4178 Dưỡng đo ren Casing & Tubing API

Insize 4178 | Dưỡng đo ren API (Dầu khí)

Liên hệ để báo giá

Insize 4178 là Bộ dưỡng đo ren API chuyên dụng, không thể thiếu trong kiểm soát chất lượng (QC) ngành Dầu khí và Gas. Thiết bị này kiểm tra chính xác các loại ren ống chống (Casing), ren ống khai thác (Tubing) và ren ống dẫn (Line Pipe) theo tiêu chuẩn API PRODUCTION LICENSE. Insize 4178 đảm bảo độ chính xác của ren tròn 60 độ C (CSG, TBG), ren Buttress chịu tải cao ( $3^{\circ}/10^{\circ}$ BCSG), và ren côn (LP), giúp tối ưu hóa an toàn và độ tin cậy của các kết nối ống.

Compare

Danh mục: Thiết Bị Cơ Khí Chính Xác (Precision Mechanical Equipment)

Mô tả

Insize 4178 là một bộ dưỡng đo ren cao cấp, được thiết kế chuyên biệt để kiểm tra và kiểm soát chất lượng (QC) các kết nối ren ống trong ngành công nghiệp Dầu khí và Gas, bao gồm ren ống chống (Casing), ren ống khai thác (Tubing) và ren ống dẫn (Line Pipe).

Với giấy phép sản xuất API PRODUCTION LICENSE, bộ Insize 4178 đảm bảo độ chính xác tuyệt đối, giúp xác nhận sự tuân thủ nghiêm ngặt các tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API). Việc sử dụng thiết bị này là bắt buộc để duy trì tính toàn vẹn cơ học và khả năng chống rò rỉ của hệ thống ống, đặc biệt trong các môi trường khoan và khai thác khắc nghiệt.

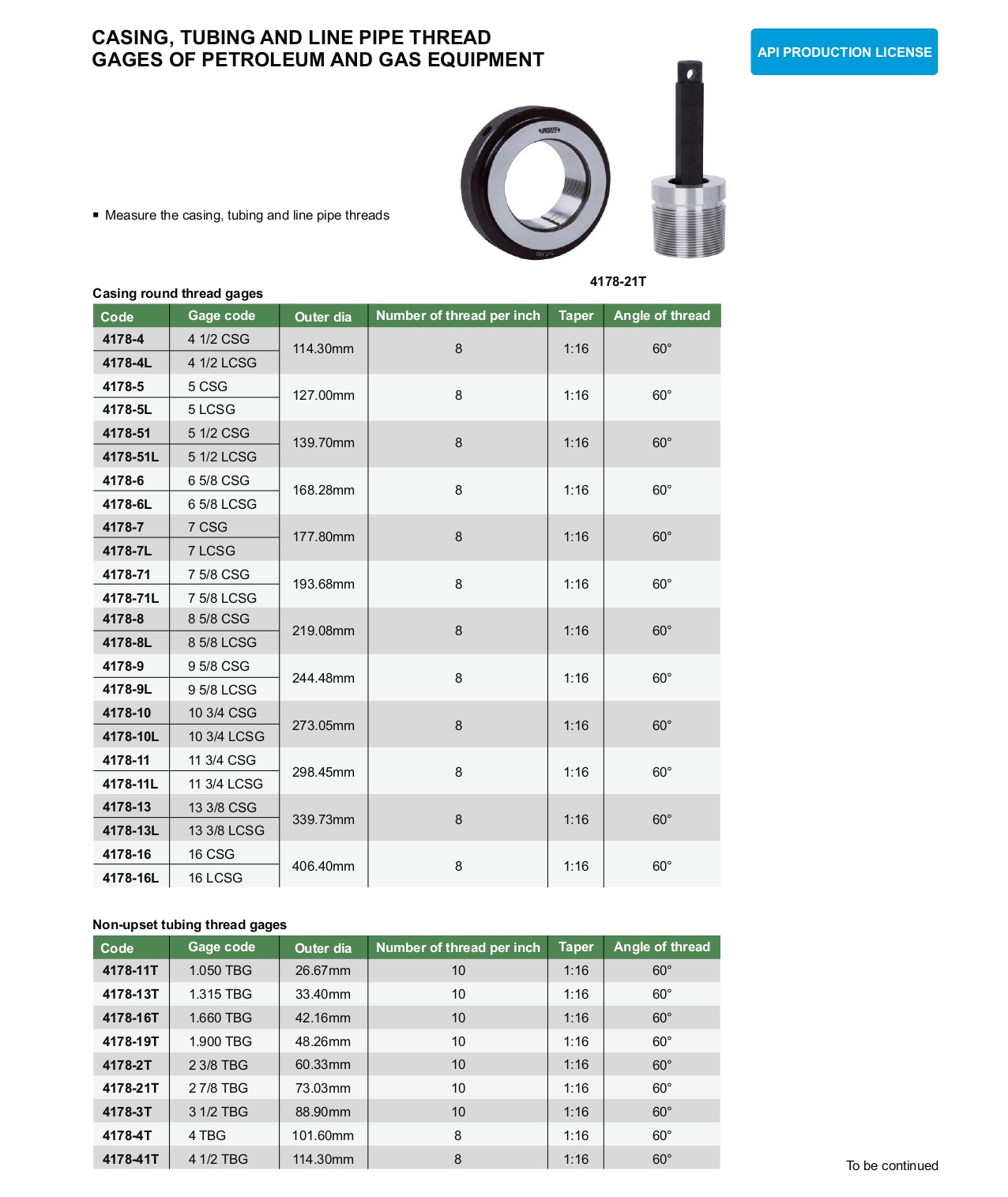

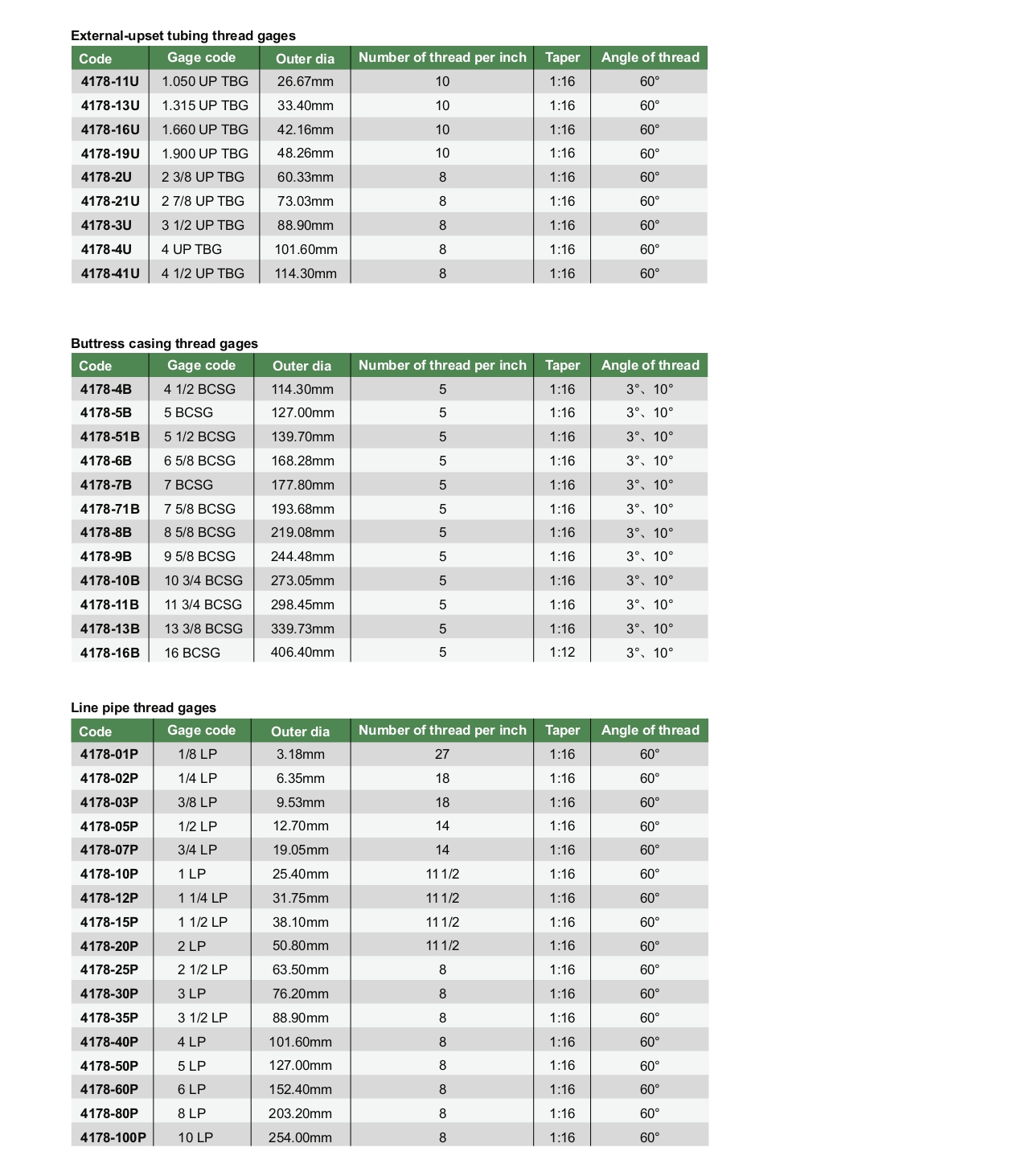

⚙️ Các loại ren được kiểm tra trong bộ Insize 4178

Bộ dưỡng đo Insize 4178 bao phủ hầu hết các cấu hình ren côn API được sử dụng phổ biến:

1. Dưỡng đo ren ống chống (Casing Thread Gages)

Loại ren	Tiêu chuẩn	Đặc điểm chính	Góc ren
Ren Tròn (Round Thread - CSG/LCSG)	8 TPI, Taper $1:16$	Ống chống tiêu chuẩn, chịu áp suất.	$60^{\circ}$
Ren Buttress (Buttress Thread - BCSG)	5 TPI, Taper $1:16$ hoặc $1:12$	Ren chịu lực kéo cao, chống đỡ giếng sâu.	$3^{\circ},\ 10^{\circ}$
Phạm vi OD: $114.30$ mm ( $4\ 1/2$ CSG) đến $406.40$ mm ( $16$ CSG)

2. Dưỡng đo ren ống khai thác (Tubing Thread Gages)

Loại ren	Tiêu chuẩn	Đặc điểm chính	Góc ren
Non-upset (TBG)	10 TPI, Taper $1:16$	Ống khai thác tiêu chuẩn.	$60^{\circ}$
External-upset (UP TBG)	8/10 TPI, Taper $1:16$	Ống có đầu tăng cường độ dày (upset), chịu tải tốt hơn.	$60^{\circ}$
Phạm vi OD: $26.67$ mm ( $1.050$ TBG) đến $114.30$ mm ( $4\ 1/2$ TBG)

3. Dưỡng đo ren ống dẫn (Line Pipe Thread Gages)

Tiêu chuẩn: Ren côn $60^{\circ}$ với độ côn $1:16$ .
Đặc điểm: Bao phủ các kích thước từ $1/8$ LP ( $3.18$ mm OD, $27$ TPI) đến $10$ LP ( $254.00$ mm OD, $8$ TPI).

🏭 Ứng dụng thực tế trong sản xuất và QC với Insize 4178

Bộ dưỡng đo Insize 4178 là công cụ không thể thiếu trong các tình huống sau:

Kiểm tra đầu vào (Incoming Inspection):

Tình huống: Kiểm tra lô hàng ống (Casing, Tubing) mới nhập từ nhà cung cấp trước khi đưa vào kho hoặc gia công.

Giá trị: Phát hiện sớm các lỗi gia công ren (sai bước ren, sai góc côn, sai góc ren Buttress $3^{\circ}/10^{\circ}$ ) từ bên ngoài, tránh lãng phí thời gian và chi phí gia công/vận chuyển ống không đạt chuẩn.

Kiểm tra trong quá trình gia công (In-Process Inspection):

Tình huống: Kiểm tra ren ngay sau khi tiện ren ống (ví dụ: tiện ren $9\ 5/8$ BCSG hoặc $2\ 7/8$ UP TBG).

Giá trị: Đảm bảo dao tiện được cài đặt đúng, độ mòn dao không ảnh hưởng đến profile ren. Tăng năng suất bằng cách giảm tỷ lệ phế phẩm do sai lệch kỹ thuật.

Kiểm tra cuối cùng (Final Inspection):

Tình huống: Chứng nhận sản phẩm cuối cùng đạt chuẩn API trước khi giao cho khách hàng hoặc đưa vào quá trình đóng gói/vận chuyển.

Giá trị: Cung cấp bằng chứng khách quan về chất lượng sản phẩm, tăng uy tín của nhà sản xuất, đồng thời tuân thủ các yêu cầu hợp đồng nghiêm ngặt của ngành Dầu khí.

🎯 Giá trị cốt lõi của Insize 4178

Bộ Insize 4178 mang lại lợi ích trực tiếp cho hoạt động kinh doanh và kỹ thuật:

An toàn và Độ tin cậy: Đảm bảo kết nối ren hoàn hảo, ngăn ngừa các sự cố nghiêm trọng như đứt ống, kẹt ống hoặc rò rỉ chất lỏng/khí áp suất cao. Đây là giá trị quan trọng nhất.
Tiết kiệm chi phí vận hành: Hạn chế tối đa việc phải làm lại (re-work) ren tại nhà máy hoặc các sự cố đắt đỏ trong quá trình lắp ráp và vận hành giếng khoan.
Tuân thủ API và Chứng nhận: Thiết bị được cấp phép API, giúp doanh nghiệp chứng minh năng lực QC và dễ dàng đạt được các chứng nhận tiêu chuẩn ngành.

🛠️ Hướng dẫn bảo trì và bảo quản dưỡng đo thiết bị Insize 4178

Để đảm bảo độ chính xác và kéo dài tuổi thọ của bộ dưỡng đo Insize 4178, các chuyên viên QC cần tuân thủ các quy trình sau:

Vệ sinh:

Sử dụng khăn mềm, không xơ vải để lau sạch bụi bẩn và dầu mỡ cũ trên bề mặt đo sau mỗi lần sử dụng.
Không sử dụng vật liệu mài mòn hoặc hóa chất mạnh có thể làm hỏng bề mặt thép và lớp mạ bảo vệ.

Bảo quản:

Bôi một lớp dầu chống gỉ (rust inhibitor) mỏng lên toàn bộ bề mặt đo trước khi cất giữ, đặc biệt là trong môi trường có độ ẩm cao.
Bảo quản dưỡng đo trong hộp đựng chuyên dụng (Case) đi kèm để tránh va đập và tiếp xúc với các dụng cụ kim loại khác.
Giữ hộp đựng ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.

Hiệu chuẩn (Calibration):

Theo dõi tần suất sử dụng và lập lịch hiệu chuẩn định kỳ (thường là 6 tháng hoặc 12 tháng tùy theo tiêu chuẩn QC nội bộ) tại phòng thí nghiệm được công nhận. Việc hiệu chuẩn giúp đảm bảo dưỡng đo vẫn nằm trong dung sai API cho phép.
Tránh để dưỡng đo bị rơi hoặc va chạm mạnh, vì điều này có thể làm biến dạng cấu hình ren và gây sai số nghiêm trọng.

📞 Yêu cầu báo giá và Hỗ trợ kỹ thuật

Liên hệ ngay để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu về bộ dưỡng đo ren Insize 4178, đảm bảo đáp ứng chính xác yêu cầu kiểm tra API của quý công ty.
