Insize VMM-L là dòng Máy đo tọa độ quang học (Vision Measuring Machine – VMM) CNC tự động hóa, thiết kế để kiểm tra kích thước và biên dạng chi tiết với độ chính xác cấp micromet (≤ (3.5 + L/200) µm). Với dải đo lớn (lên đến 1200 x 1500 x 200 mm) và nền tảng đá granite ổn định, Insize VMM-L lý tưởng cho việc kiểm soát chất lượng (QC) trong ngành cơ khí chính xác, điện tử và khuôn mẫu. Thiết bị sử dụng hệ thống truyền động Servo, camera giga-bit và ba loại chiếu sáng linh hoạt, mang lại khả năng dò tìm cạnh và đo lường tự động hoàn toàn, tối ưu hóa năng suất và độ tin cậy trong quy trình sản xuất của bạn.

Compare

Danh mục: Dụng Cụ Đo Lường Cơ Khí Chính Xác Insize

Mô tả

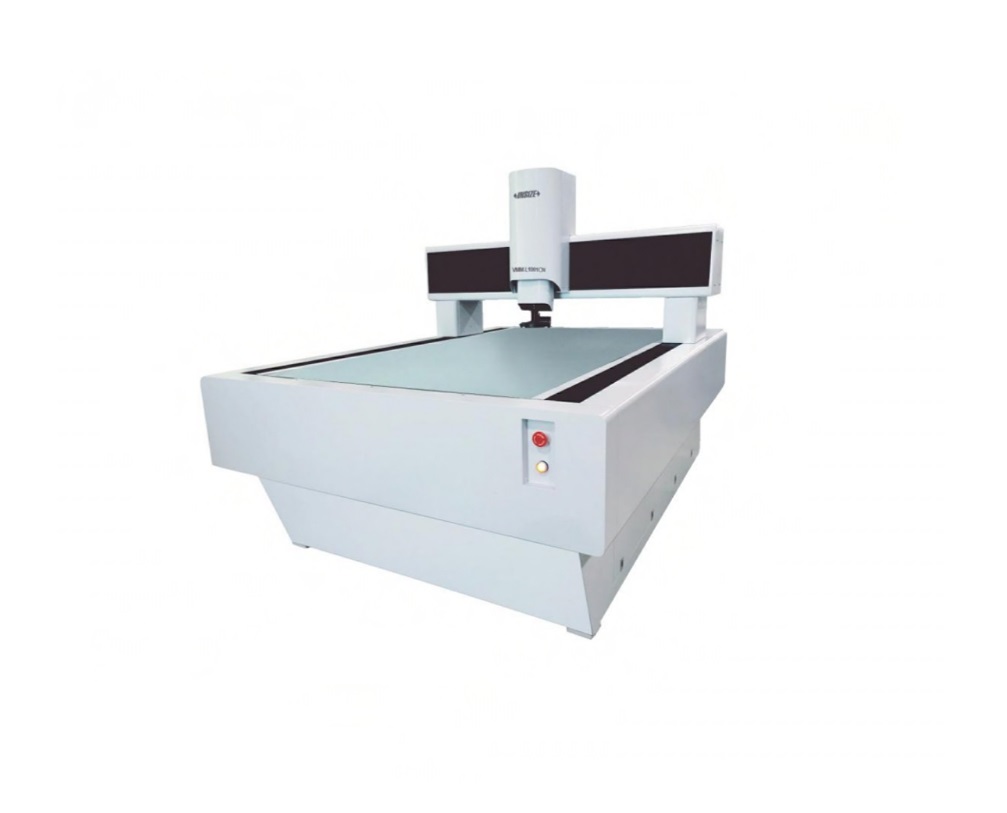

Insize VMM-L là dòng hệ thống đo lường tọa độ quang học (Vision Measuring Systems) tự động hóa cao, được thiết kế để đo lường chính xác các chi tiết phức tạp trong sản xuất công nghiệp. Với công nghệ CNC tiên tiến và nền tảng đá Granite vững chắc, Insize VMM-L đảm bảo độ chính xác vượt trội và khả năng đo lường hàng loạt hiệu quả, đáp ứng nghiêm ngặt các yêu cầu kiểm soát chất lượng (QC/KCS).

🎯 Tính Năng Nổi Bật Của Dòng Insize VMM-L

Dòng sản phẩm Insize VMM-L được trang bị các công nghệ cốt lõi giúp tối ưu hóa quy trình đo lường:

Tự động hóa hoàn toàn: Thực hiện tự động các chức năng dò tìm cạnh (Automatic edge-detection), lấy nét (focus), đo lường, quét đường viền (contour scanning) và hiệu chuẩn.

Độ ổn định vượt trội: Thiết kế với bàn kính cố định và đế nền tảng đá granite (granite platform base) mang lại độ ổn định tuyệt vời, đặc biệt quan trọng cho các phép đo micromet (µm).

Hệ thống truyền động Servo: Sử dụng động cơ Servo cho cả ba trục X, Y, Z. Trục X và Y áp dụng cấu trúc thanh ray dẫn hướng tuyến tính (linear guide rail structure) giúp di chuyển chính xác.

Chức năng SPC mạnh mẽ: Hỗ trợ chức năng SPC (Statistical Process Control) cho các phép đo số lượng lớn, phục vụ phân tích thống kê và kiểm soát quy trình sản xuất.

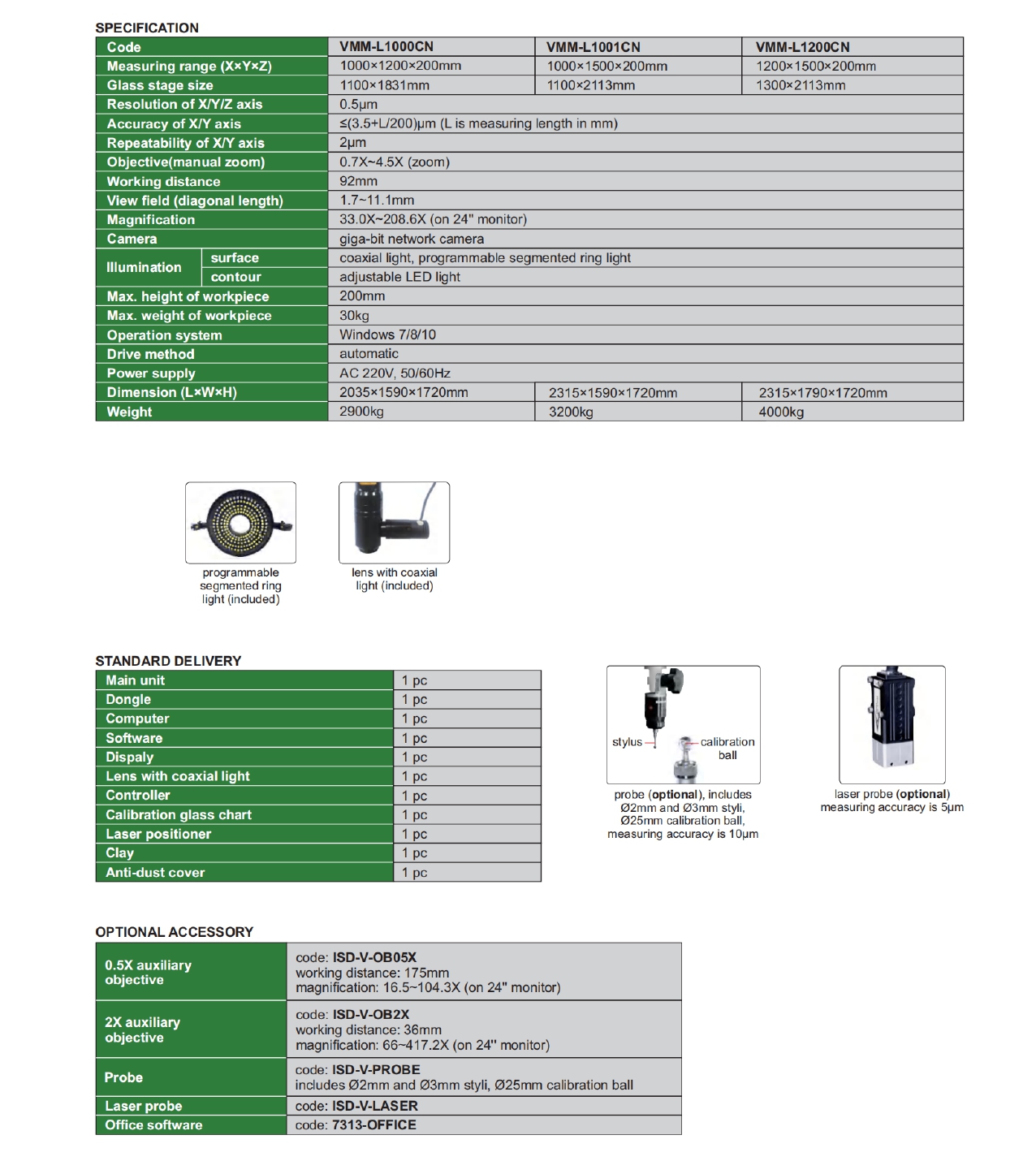

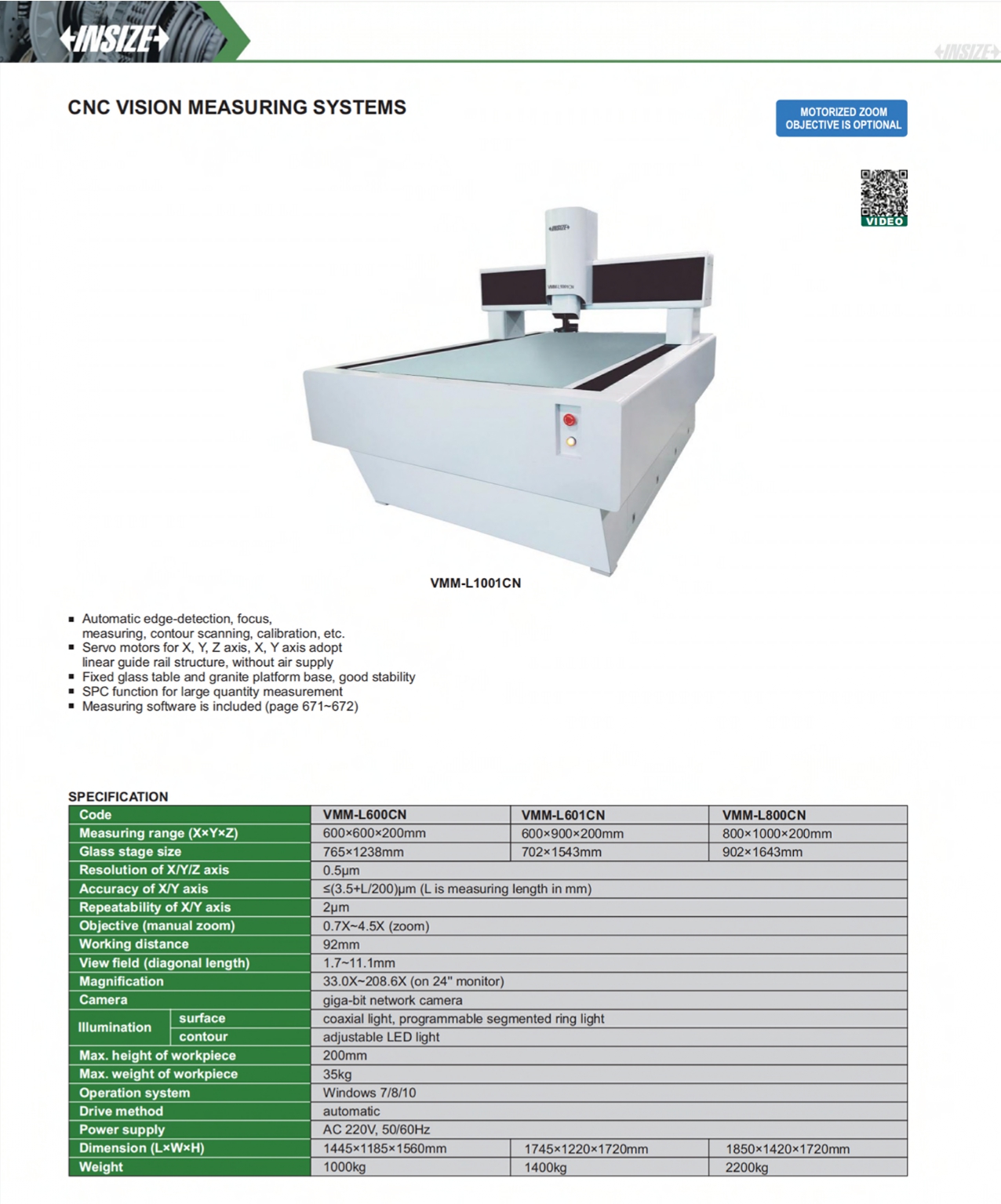

⚙️ Thông Số Kỹ Thuật Chi Tiết Insize VMM-L

Thông Số	Chi Tiết Kỹ Thuật (Ví dụ: VMM-L1000CN)	Lưu Ý
Phạm vi đo trục X, Y, Z	1000 x 1200 x 200 mm	Các Model khác: 600x600x200mm đến 1200x1500x200mm
Độ Chính Xác Trục X/Y	≤ (3.5 + L/200) µm	Độ chính xác cao, cấp micromet.
Độ Phân Giải	$0.5\mu m$	Khả năng đọc cực kỳ chi tiết.
Hệ thống Quang học	Ống kính Zoom thủ công (0.7X-4.5X)	Tùy chọn Motorized Zoom Objective.
Độ Phóng Đại	33.0X - 208.6X (trên màn hình 24")	Phù hợp với nhiều kích cỡ chi tiết.
Hệ thống Chiếu sáng	Ánh sáng đồng trục, Đèn vòng phân đoạn lập trình (surface) và đèn LED điều chỉnh (contour).	Linh hoạt đo lường cả bề mặt và đường viền (biên dạng).

🏭 Ứng Dụng Thực Tế Trong Sản Xuất Cần Tới Insize VMM-L

Thiết bị Insize VMM-L đặc biệt cần thiết trong các tình huống sản xuất yêu cầu độ chính xác cao và khối lượng kiểm tra lớn, tiêu biểu trong các ngành:

Sản xuất linh kiện điện tử: Đo kích thước và độ phẳng của bảng mạch PCB, kiểm tra vị trí và kích thước các điểm tiếp xúc, chân linh kiện, hoặc các chi tiết bán dẫn nhỏ.

Gia công cơ khí chính xác: Kiểm tra các bộ phận máy có dung sai chặt chẽ như bánh răng, trục xoay, chi tiết khuôn mẫu, kiểm tra đường kính lỗ, khoảng cách tâm lỗ, góc nghiêng.

Sản xuất Nhựa/Cao su: Đo độ dày, đường kính ngoài/trong của các sản phẩm đúc khuôn (injection molding), kiểm tra biên dạng của các gioăng, vòng đệm.

Hàng không và Y tế: Kiểm tra các bộ phận có hình dạng phức tạp, yêu cầu độ chính xác tuyệt đối như dụng cụ phẫu thuật, chi tiết máy bay.

Trong các tình huống này, Insize VMM-L giúp tự động hóa việc đo lường 2D/2.5D, thay thế cho việc sử dụng thước kẹp hoặc panme, loại bỏ sai số chủ quan của con người và tăng tốc độ kiểm tra hàng loạt.

✨ Giá Trị Thiết Bị Insize VMM-L Đem Lại Cho Doanh Nghiệp

Đầu tư vào Máy đo tọa độ quang học Insize VMM-L mang lại ba giá trị cốt lõi:

Nâng cao Chất lượng Sản phẩm (Quality):

Độ chính xác (≤ (3.5 + L/200) µm) đảm bảo các chi tiết được kiểm soát chặt chẽ theo yêu cầu thiết kế, giảm thiểu lỗi sản phẩm.

Khả năng đo lường các biên dạng phức tạp mà các dụng cụ đo truyền thống không thực hiện được.

Tăng Hiệu suất và Năng suất (Productivity):

Tự động hóa CNC: Cho phép thiết lập chương trình đo tự động, rút ngắn thời gian kiểm tra từ vài phút (thủ công) xuống còn vài giây cho mỗi chi tiết.

Xử lý số liệu: Phần mềm đi kèm cung cấp báo cáo SPC tức thời, giúp kỹ sư QC/QA nhanh chóng phát hiện xu hướng sai lệch của quy trình và điều chỉnh kịp thời.

Tiết kiệm Chi phí và Vật liệu (Cost Saving):

Giảm tỷ lệ phế phẩm (reject rate) nhờ kiểm soát chất lượng đầu ra chặt chẽ.

Giảm nhân lực và thời gian cần thiết cho khâu kiểm tra.

🛠️ Hướng Dẫn Bảo Trì Cơ Bản Cho Insize VMM-L

Để Insize VMM-L duy trì độ chính xác và tuổi thọ cao, việc bảo trì định kỳ là cực kỳ quan trọng:

Vệ sinh Bề mặt: Thường xuyên lau sạch bề mặt bàn kính (Glass Stage) bằng vải mềm và dung dịch chuyên dụng. Bụi bẩn trên bàn kính có thể gây sai số trong quá trình đo lường quang học.
Kiểm tra và Bôi trơn Trục: Định kỳ kiểm tra và bôi trơn các thanh ray dẫn hướng tuyến tính (Linear Guide Rail) và vít me bi (Ball Screw) của các trục X, Y, Z theo hướng dẫn của nhà sản xuất để đảm bảo chuyển động trơn tru và chính xác.
Hiệu chuẩn Định kỳ (Calibration): Thực hiện hiệu chuẩn hệ thống (sử dụng Calibration Glass Chart đi kèm) theo tần suất quy định, hoặc khi thiết bị bị di chuyển. Cần sự hỗ trợ của các đơn vị dịch vụ có chứng nhận để hiệu chuẩn theo tiêu chuẩn Quốc tế (ISO/JIS).
Kiểm soát Môi trường: Đảm bảo thiết bị hoạt động trong môi trường nhiệt độ và độ ẩm ổn định, tránh rung động mạnh, vì đây là máy đo lường có độ nhạy cao.

Insize VMM-L là giải pháp toàn diện cho các nhà máy cần một hệ thống đo lường tự động, đáng tin cậy và có khả năng mở rộng. Đầu tư vào Máy đo tọa độ quang học này sẽ nâng cao đáng kể năng suất và chất lượng sản phẩm trong quy trình kiểm soát chất lượng của bạn.
