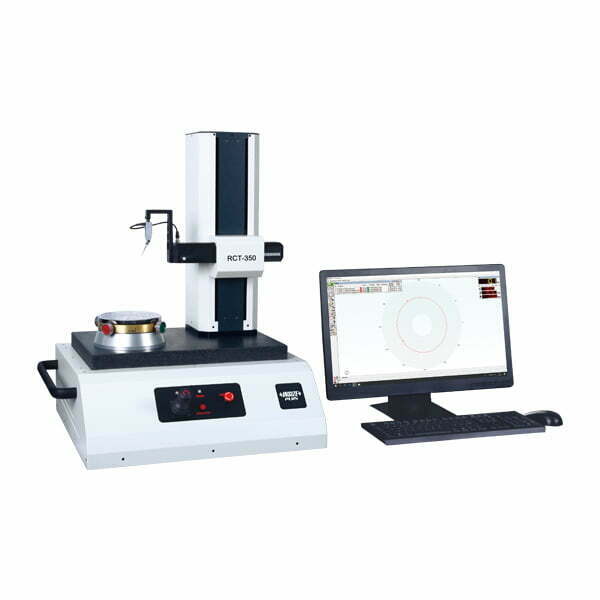

Máy đo độ tròn độ trụ tự động Insize RCT-350 (Độ phân giải 0.001µm, Không cần khí nén)

Trong ngành gia công cơ khí chính xác và chế tạo máy hiện đại, việc kiểm soát dung sai hình học (GD&T) — đặc biệt là độ tròn, độ trụ và độ đồng tâm của các chi tiết trục, vòng bi hay khuôn mẫu — đóng vai trò quyết định đến độ bền và hiệu suất vận hành của sản phẩm. Giữa các yêu cầu ngày càng khắt khe về chất lượng từ các thị trường công nghiệp toàn cầu, máy đo độ tròn và độ trụ INSIZE RCT-350 thuộc dòng INSIZE PLUS chính là giải pháp đo lường đỉnh cao dành cho các phòng thí nghiệm và trung tâm QA/QC chuyên nghiệp. Sở hữu thiết kế không cần khí nén đột phá cùng hệ thống truyền động động cơ thông minh, RCT-350 mang đến độ chính xác cấp độ sub-micron, khả năng tự động hóa chu kỳ đo và tối ưu hóa chi phí vận hành tuyệt đối cho mọi nhà máy.

---

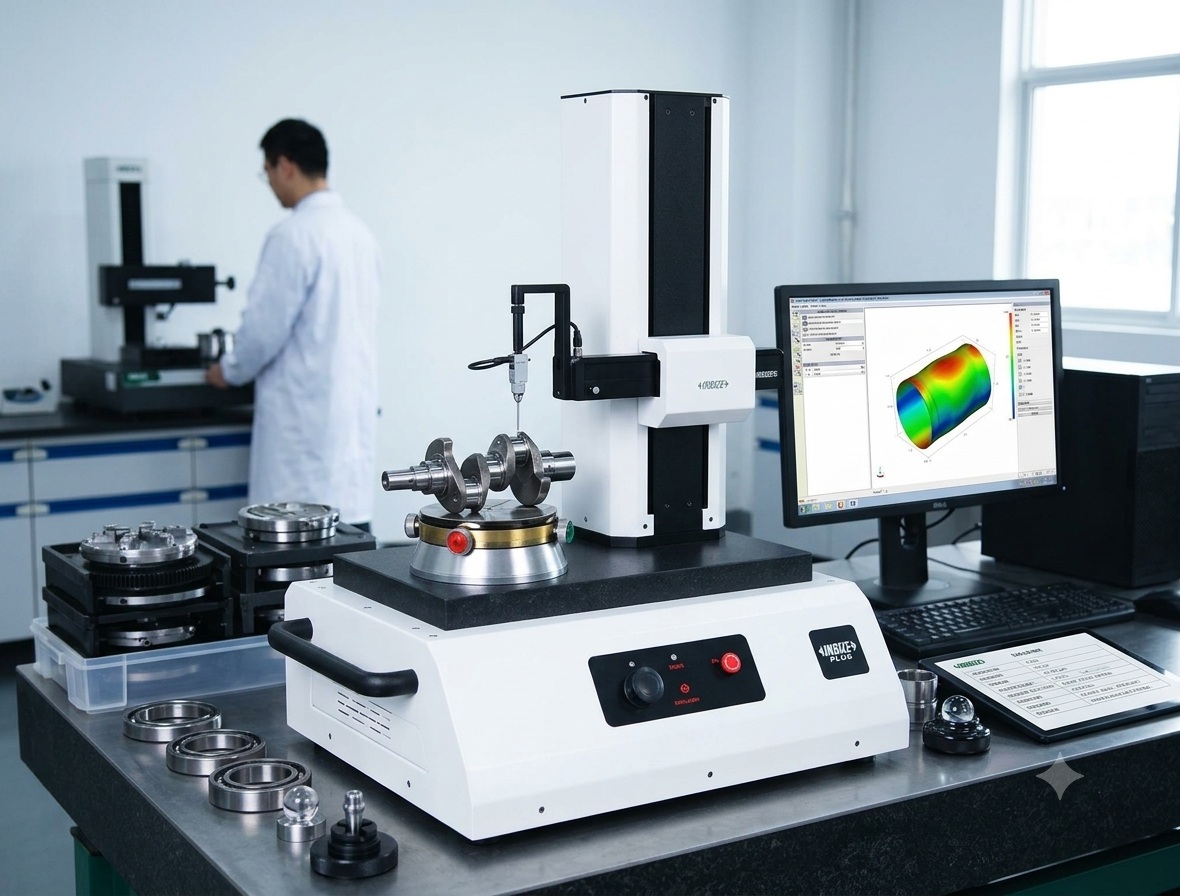

Các ứng dụng nổi bật của máy đo độ tròn độ trụ INSIZE RCT-350 trong sản xuất công nghiệp

Được trang bị khả năng đo lường toàn diện 13 thông số hình học (GD&T) cốt lõi — bao gồm độ tròn, độ trụ, độ phẳng, độ thẳng, độ đồng tâm, song song, vuông góc, đảo và biến thiên độ dày — máy đo độ tròn INSIZE RCT-350 là giải pháp tối ưu hóa chất lượng không thể thiếu cho các nhà máy thuộc nhiều lĩnh vực trọng điểm:

1. Kiểm tra linh kiện động cơ và hệ thống truyền động ô tô – xe máy

Trong ngành công nghiệp ô tô và xe máy, các chi tiết chuyển động quay chịu áp lực lớn đòi hỏi độ chính xác tuyệt đối để giảm ma sát và tiếng ồn. RCT-350 đáp ứng hoàn hảo yêu cầu kiểm tra kỹ thuật cho:

• Trục khuỷu và trục cam (Crankshafts & Camshafts): Kiểm soát nghiêm ngặt độ tròn, độ đảo và độ song song của các cổ trục.

• Vòng bi, bạc đạn và bánh răng: Đảm bảo độ đồng tâm và độ trụ chuẩn xác, ngăn ngừa hiện tượng mài mòn sớm trong quá trình vận hành tốc độ cao.

2. Ngành gia công cơ khí chính xác CNC và chế tạo khuôn mẫu (Molds & Dies)

Các xưởng gia công CNC cao cấp thường đối mặt với thách thức kiểm tra các phôi trụ phức tạp, trục định hình hoặc các lòng khuôn có dung sai sub-micron.

• Nhờ hệ thống truyền động động cơ thông minh (không cần khí nén) và bàn xoay tải trọng đến 200N, máy cho phép cố định và đo lường nhanh chóng các chi tiết cơ khí nặng.

• Khả năng lập trình chu kỳ đo tự động (Automatic measurement cycle) giúp các xưởng gia công hàng loạt tiết kiệm tối đa thời gian kiểm tra chất lượng (QC) cho từng lô sản phẩm.

3. Phòng kiểm soát chất lượng QA/QC tại các nhà máy chế tạo công nghiệp nặng

Đối với các phòng thí nghiệm và phòng QA/QC quy mô lớn, việc duy trì tiêu chuẩn đo lường quốc tế là yếu tố sống còn:

• RCT-350 giúp kỹ thuật viên dễ dàng đánh giá sự tuân thủ theo quy chuẩn kiểm định quốc gia về đo lường độ tròn và độ trụ.

• Phần mềm trực quan với giao diện đồ họa 2D/3D chi tiết giúp xuất báo cáo đo lường minh bạch, chuyên nghiệp cung cấp trực tiếp cho đối tác và khách hàng B2B.

4. Ứng dụng trong ngành đóng tàu, hàng không và thiết bị đo lường chuyên dụng

• Kiểm tra các chi tiết ống bọc, trục truyền động lớn, các trục khuỷu máy tàu thủy hoặc các cấu kiện dạng trụ dài đòi hỏi độ chính xác và độ tuyến tính của trục Z đạt mức tối ưu ($0.3\mu m$ cho hành trình 100mm).

• Hỗ trợ đắc lực cho các đơn vị thương mại kỹ thuật, nhà phân phối thiết bị đo lường khi cần demo, kiểm định mẫu hoặc cung cấp giải pháp đo lường trọn gói cho nhà máy.

---

Thông số kỹ thuật chi tiết của Insize RCT-350

Được thiết kế đáp ứng theo các tiêu chuẩn kiểm định quốc gia đối với thiết bị đo lường hình học, INSIZE RCT-350 sở hữu hệ thống thông số kỹ thuật mạnh mẽ, đảm bảo độ chính xác cấp phòng thí nghiệm cho mọi dây chuyền cơ khí chính xác:

Bảng thông số kỹ thuật tổng hợp

Nhóm thông số	Tên thông số kỹ thuật (Tiếng Việt)	Thông số kỹ thuật (English/Standard)	Giá trị chi tiết
Thông tin chung	Model / Hãng sản xuất	Model / Brand	RCT-350 / INSIZE PLUS
Phạm vi đo	Đường kính đo tối đa	Max measuring diameter	260 mm
	Chiều cao đo tối đa	Max measuring height	400 mm
	Phạm vi di chuyển tay đo	Measuring arm travel	175 mm
	Phạm vi đo của đầu đo	Measuring range	0.6 mm
Bàn máy & Tải trọng	Đường kính bàn máy	Table diameter	160 mm (Tùy chọn Ø250mm)
	Tải trọng bàn máy tối đa	Table load capacity	200 N
	Phạm vi điều chỉnh tâm	Table centering range	±3 mm
	Phạm vi cân bằng mức	Leveling range	±2°
Độ chính xác	Sai số trục chính	Spindle error	< 0.05 µm
	Độ phân giải	Resolution	0.001 µm
	Sai số thẳng trục Z	Z-axis linearity error	0.3 µm (Hành trình 100mm)   0.8 µm (Hành trình 400mm)
Vận hành & Tốc độ	Tốc độ đo	Measuring speed	0.5 mm/s, 1 mm/s, 2 mm/s (3 mức tùy chọn)
	Tốc độ di chuyển	Moving speed / Arm speed	0 ~ 15 mm/s (Có thể điều chỉnh)
	Hệ thống truyền động	Drive system	Điều khiển bằng động cơ điện (Trục đứng, tay đo, bàn xoay)
	Khí nén yêu cầu	Compressed air requirement	Không cần khí nén (Air-free)
Nguồn điện & Kích thước	Nguồn điện hoạt động	Power supply	110 - 240V, 50/60 Hz
	Kích thước máy	Dimensions	530 × 520 × 815 mm
	Trọng lượng máy	Weight	58 kg

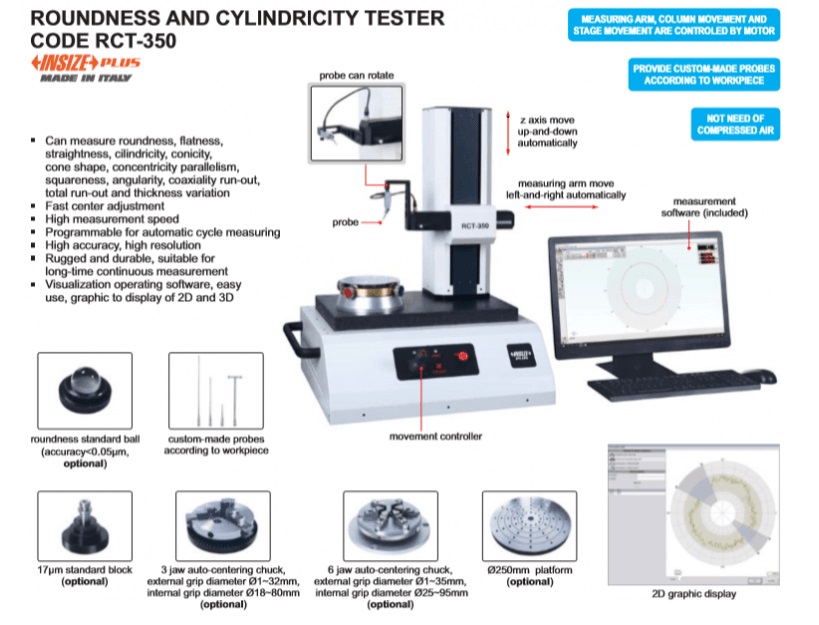

Cấu hình tiêu chuẩn (Standard Configuration)

Theo công bố từ nhà sản xuất, một bộ thiết bị tiêu chuẩn INSIZE RCT-350 bao gồm:

• 01 Máy chính (đã tích hợp sẵn khối điều khiển, hệ thống truyền động và cảm biến)

• 01 Đầu đo tiêu chuẩn (Standard Stylus)

• 01 Bộ máy tính đồng bộ kèm màn hình hiển thị chuyên dụng

• 01 Bộ phần mềm đo lường bản quyền (hỗ trợ giao diện trực quan 2D/3D)

Phụ kiện tùy chọn nâng cao (Optional Accessories)

Để tối ưu hóa cho từng hình dạng phôi gia công đặc thù, khách hàng có thể lựa chọn thêm các phụ kiện chính hãng:

• Quả cầu thủy tinh hiệu chuẩn: Model RCT-350-BALL (Độ chính xác < 0.05µm)

• Khối chuẩn 17µm: Model RCT-350-CLB

• Bàn xoay tròn đường kính lớn: Model RCT-350-PLATE (Đường kính Ø250mm)

• Mâm cặp 3 chấu: Model RCT-350-JAW3 (Kẹp ngoài Ø1~32mm, kẹp trong Ø18~80mm)

• Mâm cặp 6 chấu: Model RCT-350-JAW6 (Kẹp ngoài Ø1~35mm, kẹp trong Ø25~95mm)

• Đầu đo tùy chỉnh (Custom Styli): Thiết kế và chế tạo theo biên dạng phôi thực tế của khách hàng.

Dưới đây là nội dung chi tiết cho mục "Những lưu ý quan trọng trong quá trình vận hành và sử dụng" đối với máy đo độ tròn và độ trụ INSIZE RCT-350. Phần này giúp khách hàng vận hành thiết bị đúng kỹ thuật, bảo vệ độ chính xác cấp phòng thí nghiệm và kéo dài tuổi thọ cho máy:

---

Những lưu ý quan trọng trong quá trình vận hành và bảo dưỡng máy đo độ tròn INSIZE RCT-350

Được định vị là thiết bị đo lường hình học (GD&T) có độ chính xác cao với sai số trục chính cực nhỏ (< 0.05 µm), INSIZE RCT-350 yêu cầu tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật trong suốt quá trình lắp đặt, vận hành và bảo dưỡng. Dưới đây là các lưu ý cốt lõi dành cho kỹ thuật viên và vận hành viên (QC/QA):

1. Lưu ý về môi trường lắp đặt và điều kiện phòng thí nghiệm

• Ổn định nhiệt độ: Thiết bị đo lường chính xác rất nhạy cảm với sự thay đổi nhiệt độ. Phòng đặt máy cần duy trì nhiệt độ ổn định (lý tưởng từ 20°C ± 1°C), tránh ánh nắng trực tiếp chiếu vào máy hoặc luồng gió thổi trực tiếp từ điều hòa không khí để tránh hiện tượng giãn nở nhiệt gây sai số đo.

• Chống rung và bề mặt bệ máy: Dù máy có trọng lượng 58kg cùng bệ granite vững chắc, vị trí đặt máy cần được cô lập khỏi các nguồn rung động mạnh (gần máy dập, máy CNC lớn, xe nâng di chuyển). Bệ đặt phải hoàn toàn phẳng và cân bằng.

• Nguồn điện ổn định: Cung cấp nguồn điện đúng tiêu chuẩn (110 - 240V, 50/60Hz) có hệ thống nối đất an toàn. Nên sử dụng bộ lưu điện (UPS) chuyên dụng để bảo vệ hệ thống máy tính, màn hình và bo mạch điều khiển động cơ trước các sự cố sụt áp, mất điện đột ngột.

2. Lưu ý khi gá đặt phôi và sử dụng mâm cặp

• Tuân thủ giới hạn tải trọng: Bàn máy tiêu chuẩn có đường kính 160mm và tải trọng tối đa 200N (khoảng ~20kg). Không đặt các phôi vượt quá tải trọng này lên bàn xoay để tránh làm biến dạng hoặc hỏng cơ cấu truyền động bên dưới.

• Lựa chọn phụ kiện kẹp phù hợp:

  • Khi sử dụng mâm cặp 3 chấu (RCT-350-JAW3) hoặc 6 chấu (RCT-350-JAW6), cần kẹp với lực vừa đủ, tránh kẹp quá chặt làm biến dạng phôi mỏng (đặc biệt là các chi tiết dạng ống thành mỏng).

  • Đảm bảo phôi được gá kẹp đồng tâm tương đối trước khi thực hiện bước hiệu chỉnh tâm trên phần mềm (±3 mm) và cân bằng mức (±2°).

• Vệ sinh phôi trước khi đo: Bề mặt phôi cần được làm sạch hoàn toàn khỏi dầu mỡ, ba via, phoi gia công hoặc bụi bẩn trước khi đặt lên bàn máy để bảo vệ đầu đo và đảm bảo độ lặp lại của phép đo.

3. Lưu ý khi thao tác và bảo quản đầu đo (Stylus)

• Tránh va đập cơ học: Đầu đo và cần đầu đo rất tinh vi, nhạy cảm. Tuyệt đối không để đầu đo va quẹt mạnh vào phôi hoặc các vật cản ngoại lai trong quá trình di chuyển tay đo (tốc độ di chuyển từ 0 ~ 15 mm/s).

• Sử dụng đầu đo chuẩn hóa: Luôn sử dụng đầu đo tiêu chuẩn đi kèm hoặc các đầu đo tùy chỉnh chuyên biệt (Custom Styli) do hãng cung cấp, phù hợp với hình học biên dạng của từng loại phôi cụ thể.

• Vệ sinh đầu đo: Định kỳ làm sạch đầu ruby của đầu đo bằng cồn isopropyl chuyên dụng và tăm bông mềm để loại bỏ bụi bẩn bám dính.

4. Quy trình hiệu chuẩn thiết bị định kỳ

• Hiệu chuẩn trước khi đo ca: Nên thực hiện quy trình kiểm tra và hiệu chuẩn nhanh bằng quả cầu thủy tinh chuẩn (Glass calibration ball, độ chính xác < 0.05 µm) hoặc khối chuẩn 17 µm (RCT-350-CLB) trước khi bắt đầu chuỗi đo lường quan trọng trong ngày.

• Hiệu chuẩn định kỳ theo chuẩn quốc gia: Thiết bị cần được các trung tâm đo lường có thẩm quyền kiểm định định kỳ (thường là 1 năm/lần) để đảm bảo tuân thủ quy chuẩn kiểm định quốc gia đối với máy đo độ tròn và độ trụ.

5. Lưu ý trong quá trình vận hành phần mềm và điều khiển động cơ

• Thao tác mượt mà bằng Joystick: Khi sử dụng cần điều khiển (moving control joystick) để dịch chuyển trụ đứng theo phương Z hoặc tay đo sang trái/phải, cần thao tác dứt khoát, quan sát kỹ khoảng cách an toàn giữa đầu đo và phôi.

• Tuân thủ quy trình tắt/mở hệ thống: Luôn tắt phần mềm đo lường đúng trình tự trước khi tắt máy tính và ngắt nguồn tổng của máy chính nhằm tránh xung đột dữ liệu cấu hình phần cứng.

---

10 câu hỏi và câu trả lời thông dụng

Máy đo độ tròn độ trụ Insize RCT-350 là một khoản đầu tư chiến lược mang tính bước ngoặt đối với bất kỳ hệ thống kiểm soát chất lượng (QC) nào. Nhằm giúp các nhà quản lý nhà máy và kỹ sư cơ khí chính xác hiểu rõ hơn về năng lực thực chiến, cũng như những giá trị kinh tế mà thiết bị này mang lại, chúng tôi đã tổng hợp 10 câu hỏi thường gặp nhất. Dưới đây là giải đáp chi tiết từ chuyên gia kỹ thuật, xoay quanh các tính năng tự động hóa, yêu cầu lắp đặt và khả năng giải quyết những "bài toán" đo lường phức tạp nhất tại xưởng gia công của bạn:

Câu 1. Điểm khác biệt lớn nhất của Insize RCT-350 so với các máy đo độ tròn truyền thống là gì?

Điểm đột phá lớn nhất mang lại giá trị kinh tế cho doanh nghiệp là máy không cần sử dụng hệ thống khí nén (No compressed air needed). Thiết bị vận hành 100% bằng điện, giúp phòng QC tiết kiệm hàng chục triệu đồng chi phí đầu tư máy sấy khí, đường ống dẫn và chi phí bảo trì định kỳ. Đồng thời, máy hoạt động cực kỳ êm ái, cho phép đặt ở bất kỳ không gian nào trong phòng Lab.

Câu 2. Độ phân giải và sai số trục chính của thiết bị đạt mức bao nhiêu?

Insize RCT-350 sở hữu độ phân giải siêu nhạy đạt 0.001 µm. Đặc biệt, sai số trục chính (Spindle error) được kiểm soát nghiêm ngặt ở mức < 0.05 µm. Với độ chính xác cực hạn này, máy hoàn toàn đáp ứng các tiêu chuẩn kiểm định khắt khe nhất khi đo lường các chi tiết yêu cầu dung sai cực nhỏ như trục động cơ, xi lanh thủy lực hay vòng bi cao cấp.

Câu 3. Máy có hỗ trợ đo lường tự động cho các lô sản xuất hàng loạt không?

Có, đây là một tính năng tự động hóa toàn diện (Programmable automatic cycle). Toàn bộ trục Z (lên/xuống), trục X (cánh tay đo trái/phải) và bàn xoay đều được điều khiển bằng hệ thống động cơ cơ điện (Motorized). Kỹ thuật viên chỉ cần thiết lập tọa độ và kịch bản đo một lần, máy sẽ tự động chạy chu trình cho hàng loạt sản phẩm, giúp loại bỏ hoàn toàn sai số do thao tác thủ công và tối ưu hóa thời gian KCS.

Câu 4. Ngoài độ tròn, Insize RCT-350 có thể phân tích được những thông số hình học nào khác?

Thiết bị là một giải pháp "All-in-one" thực thụ. Chỉ với một lần gá đặt, máy có thể phân tích đồng thời hàng loạt sai số phức tạp bao gồm: Độ trụ (Cylindricity), độ thẳng (Straightness), độ phẳng (Flatness), độ đồng tâm (Concentricity), độ song song, độ vuông góc, độ đồng trục (Coaxiality), độ đảo toàn phần (Total run-out) và biến thiên độ dày.

Câu 5. Phần mềm đo lường của RCT-350 có khả năng hiển thị mô hình 3D của phôi không?

Có, phần mềm đi kèm tiêu chuẩn của máy cung cấp khả năng trực quan hóa dữ liệu xuất sắc với đồ họa 2D và 3D. Phần mềm sẽ dựng lại hình ảnh thực tế của phôi kèm theo bản đồ màu sắc (Color mapping), giúp các kỹ sư lập tức nhận diện được điểm lồi, lõm hay côn trên bề mặt để kịp thời điều chỉnh thông số trên máy phay/tiện CNC.

Câu 6. Thiết bị có thể đo được những chi tiết có kích thước và trọng lượng tối đa là bao nhiêu?

Khả năng đáp ứng phôi của máy rất đa dạng. Insize RCT-350 có thể đo các chi tiết có đường kính tối đa 260mm và chiều cao lên tới 400mm. Bàn xoay kích thước Ø160mm được thiết kế cứng cáp (Rugged design) để chịu được tải trọng phôi tối đa lên đến 200N (khoảng 20kg), hoàn toàn ổn định khi đo liên tục trong thời gian dài.

Câu 7. Việc gá đặt và căn tâm phôi tốn nhiều thời gian không?

Hoàn toàn không. Máy được trang bị chức năng hỗ trợ căn tâm nhanh (Fast center adjustment) thông qua phần mềm. Để hỗ trợ kẹp phôi chuẩn xác, hãng cung cấp các tùy chọn mâm cặp tự định tâm cao cấp như mâm cặp 3 chấu (kẹp ngoài Ø1-32mm, kẹp trong Ø18-80mm) hoặc mâm cặp 6 chấu linh hoạt, giúp tiết kiệm tối đa thời gian gá đặt trước khi đo.

Câu 8. Xưởng của tôi có nhiều chi tiết hình dáng đặc thù (lỗ sâu, rãnh hẹp), đầu đo của máy có thể đo được không?

Đầu đo (Probe) tiêu chuẩn của RCT-350 có thiết kế khớp xoay linh hoạt để tiếp cận nhiều góc độ khó. Hơn thế nữa, đối với các chi tiết có hình dáng đặc thù phức tạp, hãng Insize cung cấp dịch vụ sản xuất đầu kim đo tùy chỉnh (Custom-made probes) dựa trên chính xác bản vẽ phôi của khách hàng, đảm bảo không có vị trí nào không thể chạm tới.

Câu 9. Làm thế nào để tự kiểm tra độ chính xác của máy định kỳ tại nhà máy?

Để đảm bảo thiết bị luôn vận hành hoàn hảo theo chuẩn ISO, khách hàng có thể trang bị thêm các phụ kiện hiệu chuẩn chính hãng bao gồm: Quả cầu thủy tinh chuẩn (Glass calibration ball) với độ chính xác < 0.05µm và Khối chuẩn 17µm (Calibration block). Việc hiệu chuẩn định kỳ diễn ra vô cùng đơn giản ngay tại phòng Lab.

Câu 10. Máy đo độ tròn Insize RCT-350 được sản xuất tại đâu?

Đây là model thuộc phân khúc cao cấp INSIZE PLUS, được sản xuất và lắp ráp 100% tại Ý (Made in Italy). Sự kết hợp giữa hệ thống truyền động cơ khí chính xác của Châu Âu và phần mềm thông minh giúp thiết bị đạt độ bền bỉ vượt trội, trở thành khoản đầu tư chiến lược dài hạn cho mọi nhà máy sản xuất công nghiệp mũi nhọn.

---
