Insize SPM-5000 | Đo biên dạng & độ nhám

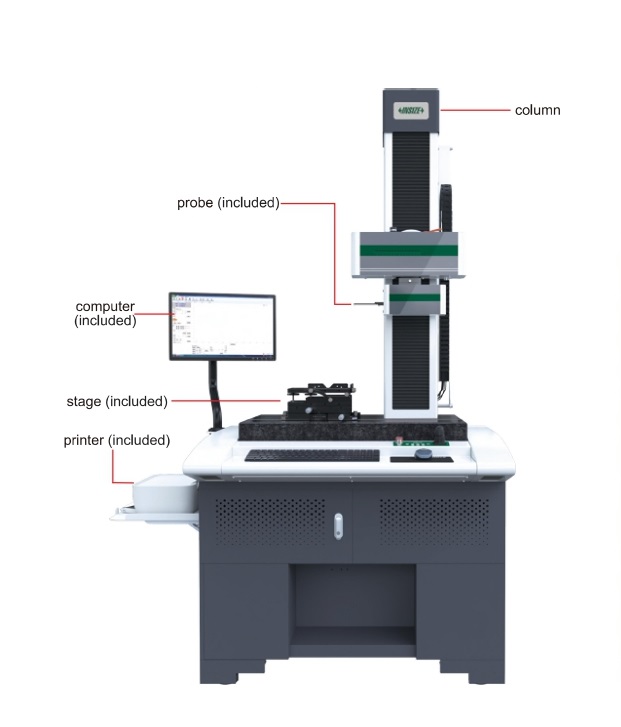

Insize SPM-5000 là hệ thống đo lường tích hợp thế hệ mới, được thiết kế để giải quyết bài toán đo kiểm phức tạp trong ngành cơ khí chính xác, hàng không và ô tô. Điểm khác biệt cốt lõi của Insize SPM-5000 so với các dòng máy thông thường chính là công nghệ "One Probe Type" – cho phép phân tích đồng thời Biên dạng (Profile), Độ nhám (Roughness) và Độ sóng (Waviness) chỉ với một lần đo duy nhất.

Những Đặc Điểm Công Nghệ Đột Phá của Insize SPM-5000

• Độ phân giải siêu thực: Cả trục X và trục Z đều đạt độ phân giải kinh ngạc 0.0012µm, giúp phát hiện những sai lệch bề mặt ở cấp độ phân tử.

• Hệ thống đệm khí tiên tiến: Được trang bị sẵn hệ thống "Air flotation and shockproof system", giúp triệt tiêu rung động và giảm thiểu tối đa sai số đo lường do môi trường.

• Tối ưu hóa thời gian: Nhờ khả năng tích hợp "3 trong 1", thiết bị loại bỏ việc phải thay đổi đầu dò thủ công, cho phép biên tập báo cáo đo lường một cách tự do và nhanh chóng.

---

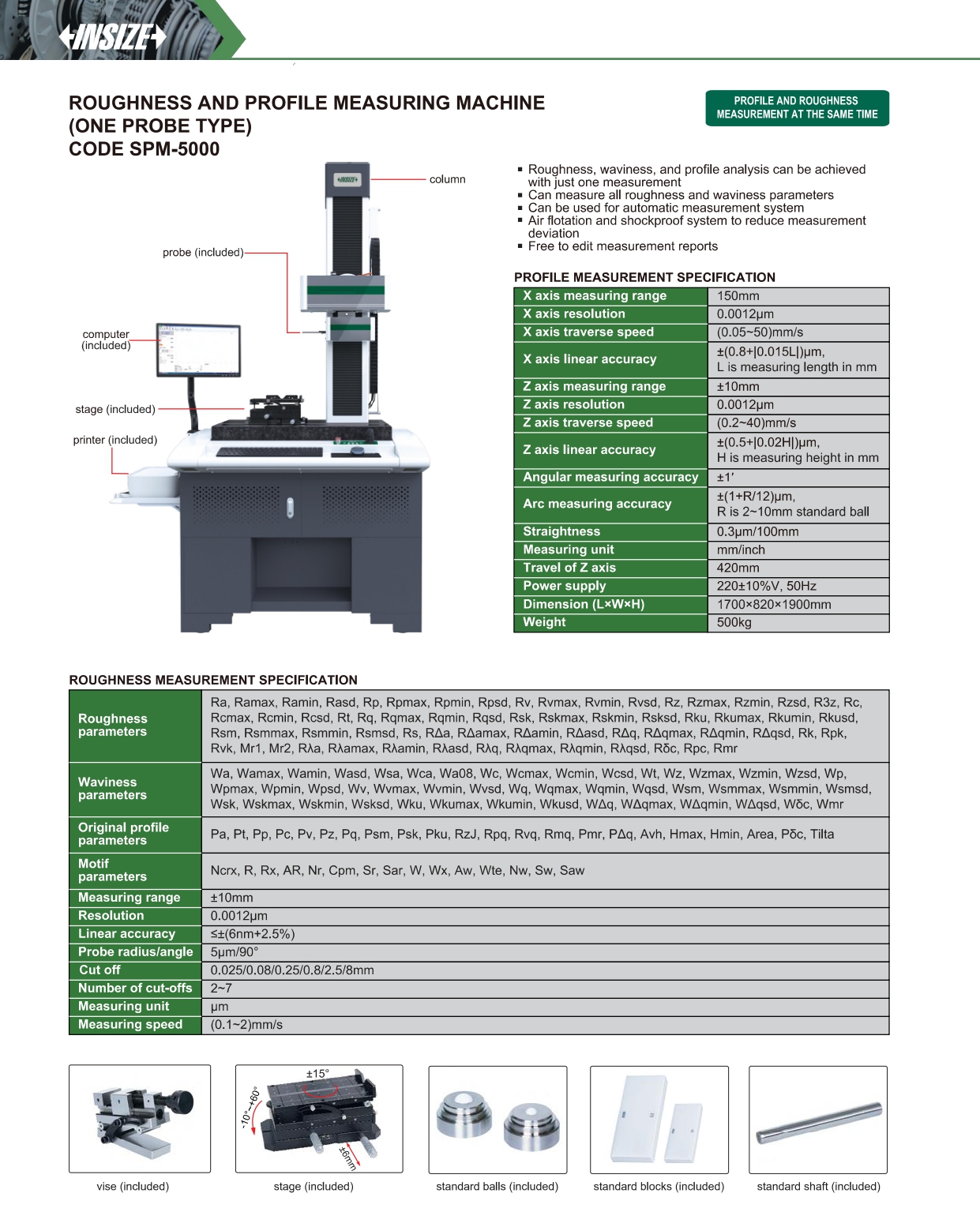

Thông Số Kỹ Thuật Chi Tiết Insize SPM-5000

1. Phân tích Biên dạng (Profile Specification)

• Dải đo trục X: 150mm.

• Độ phân giải: 0.0012µm.

• Độ chính xác tuyến tính trục X: ±(0.8+0.015L)μm

• Độ chính xác tuyến tính trục Z: ±(0.5+0.02H)μm

• Độ thẳng (Straightness): 0.3µm/100mm.

2. Phân tích Độ nhám (Roughness Specification)

• Dải đo: ±10mm.

• Độ chính xác tuyến tính: ±(6nm+2.5%).

• Thông số độ nhám: Ra, Rz, Rq, Rk, Rpk, Rvk, Mr1, Mr2... (hơn 50 thông số).

• Thông số độ sóng (Waviness): Wa, Wt, Wz, Wp, Wv, Wq, Wsm....

---

Hệ Thống Phụ Kiện Và Model Tùy Chọn Chuyên Sâu

1. Nhóm Kim đo (Styli)

Mã phụ kiện	Loại kim (Type)	Đặc điểm kỹ thuật	Trạng thái
SPM-5000-R1	Standard Stylus	Bán kính mũi R5µm	Đi kèm máy
SPM-5000-T01	Chisel Stylus	Dạng đục, R25µm	Tùy chọn (Optional)
SPM-5000-Z01	Cone Stylus	Dạng nón, góc 26°, R25µm	Tùy chọn (Optional)
SPM-5000-S01	Ball Stylus	Dạng bi, đường kính Ø1mm	Tùy chọn (Optional)
SPM-5000-S02	Ball Stylus	Dạng bi, đường kính Ø2mm	Tùy chọn (Optional)

2. Nhóm Cánh tay đo (Probe Arms)

Mã phụ kiện	Loại cánh tay	Công dụng đặc thù	Trạng thái
SPM-5000-P1	Standard Arm	Cánh tay tiêu chuẩn (Dài 159mm)	Đi kèm máy
SPM-5000-P2	Profile Arm	Chuyên dùng đo biên dạng	Tùy chọn (Optional)
SPM-5000-P3	Profile Arm	Chuyên dùng đo biên dạng sâu	Tùy chọn (Optional)

---

Giá Trị Thiết Thực Insize SPM-5000 Mang Lại

Việc đầu tư vào Insize SPM-5000 không chỉ là mua một chiếc máy, mà là nâng cấp năng lực cạnh tranh cho doanh nghiệp:

• Tiết kiệm 50% thời gian đo kiểm: Thay vì sử dụng máy đo độ nhám và máy đo biên dạng riêng biệt, SPM-5000 xử lý tất cả trong 1 chu kỳ.

• Đảm bảo chất lượng xuất khẩu: Đáp ứng các tiêu chuẩn khắt khe nhất từ các khách hàng Nhật Bản, Châu Âu về độ nhám bề mặt và dung sai hình học.

• Giảm thiểu tỷ lệ phế phẩm: Phát hiện sớm các lỗi về độ sóng (Waviness) – nguyên nhân chính gây ra tiếng ồn và mài mòn trong các chi tiết truyền động.

• Nâng cao uy tín thương hiệu: Sở hữu thiết bị cấp độ phòng Lab giúp doanh nghiệp dễ dàng vượt qua các kỳ đánh giá năng lực từ đối tác lớn.

---

Các Tình Huống Thực Tế Cần Sử Dụng SPM-5000

• Sản xuất vòng bi (Bearing): Đo độ nhám rãnh bi và biên dạng cung tròn để đảm bảo độ êm khi vận hành.

• Gia công trục khuỷu, trục cam: Kiểm tra độ bóng bề mặt cổ trục và biên dạng cam chính xác đến từng micromet.

• Sản xuất bánh răng: Phân tích profile răng và độ nhám bề mặt răng để giảm ma sát và tăng tuổi thọ.

• Ngành khuôn mẫu: Kiểm tra các bề mặt cong phức tạp mà các thiết bị đo thông thường không thể tiếp cận hoặc đo không chính xác.

---

Quy Trình Vận Hành & Bảo Trì Chuẩn Thiết bị Insize SPM-5000

Quy trình vận hành:

• Khởi động: Bật hệ thống khí nén (Air flotation), bật bộ điều khiển và máy tính. Chờ hệ thống ổn định trong 15-20 phút.

• Hiệu chuẩn (Calibration): Sử dụng khối chuẩn (Calibration block) đi kèm để kiểm tra độ chính xác của đầu dò trước khi đo.

• Gá đặt: Sử dụng ê-tô (Vise) hoặc bàn mẫu (Stage) để cố định chi tiết. Đảm bảo bề mặt đo sạch sẽ.

• Thiết lập phép đo: Chọn chế độ đo (Roughness/Profile), đặt chiều dài quét (Evaluation length) trên phần mềm.

• Thực thi và Xuất bản: Máy tự động quét, phần mềm phân tích và xuất báo cáo kết quả.

Quy trình bảo trì:

• Hàng ngày: Lau sạch bụi trên bàn đá Granite và các trục tịnh tiến bằng khăn mềm chuyên dụng. Kiểm tra hệ thống lọc khí.

• Hàng tuần: Kiểm tra đầu dò (Stylus) bằng kính hiển vi xem có bị mòn hoặc mẻ không.

• Hàng năm: Thuê đơn vị chuyên nghiệp hiệu chuẩn lại toàn bộ hệ thống để cấp chứng chỉ hiệu chuẩn định kỳ.

---

10 Câu Hỏi Thường Gặp Về Insize SPM-5000

• Máy SPM-5000 có cần hệ thống khí nén không?Có, máy sử dụng đệm khí để di chuyển không ma sát, giúp đạt độ chính xác cao.
• Độ phân giải 0.0012µm có thực sự cần thiết?Rất cần thiết cho các phép đo độ sóng và độ nhám siêu mịn (nanomet) mà các máy thông thường không thấy được.
• Đầu kim Stylus có dễ bị gãy không?Đầu kim rất mảnh, cần vận hành cẩn thận. Tuy nhiên máy có cảm biến bảo vệ chống va chạm.
• Phần mềm có dễ sử dụng không?Giao diện chạy trên Windows, trực quan và hỗ trợ kéo thả để biên tập báo cáo.
• Máy có đo được chi tiết siêu lớn không?Hành trình X là 150mm, phù hợp cho hầu hết các chi tiết cơ khí vừa và nhỏ.
• Tại sao máy nặng tới 500kg?Trọng lượng lớn kết hợp bàn đá Granite để triệt tiêu mọi rung động từ môi trường bên ngoài.
• Có thể thay đầu kim khác không?Có, bạn có thể chọn thêm kim dạng nón, dạng bi hoặc kim đo lỗ nhỏ (SPM-5000-Z01, S01...).
• Máy có xuất được file CAD không?Có, phần mềm hỗ trợ so sánh biên dạng thực tế với bản vẽ CAD (DXF).
• Bảo hành bao lâu?Sản phẩm được bảo hành chính hãng 12 tháng tại Insize Việt Nam.
• Lắp đặt máy có phức tạp không?Đội ngũ kỹ thuật của chúng tôi sẽ lắp đặt, cân chỉnh và đào tạo chuyển giao công nghệ tận nơi.



---
