Insize QMS-H210 | Máy đo nhanh 2D

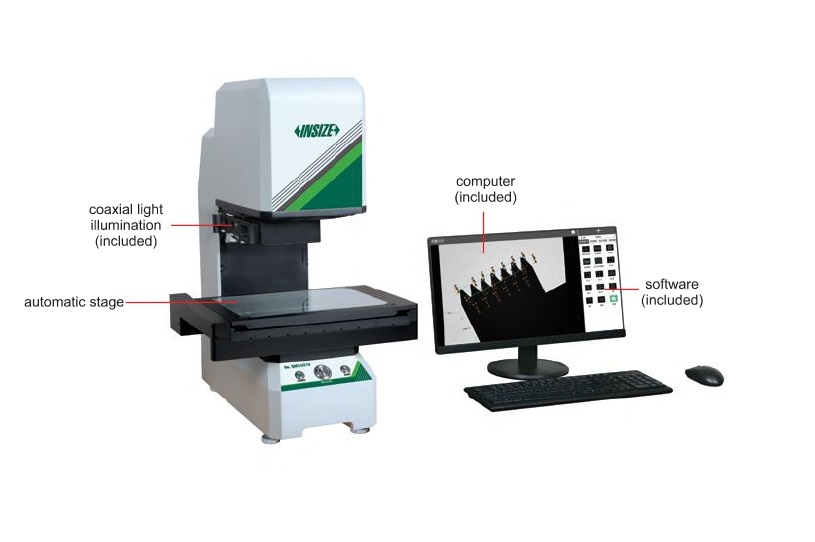

Insize QMS-H210 là giải pháp đo lường quang học tiên tiến nhất hiện nay, được thiết kế đặc biệt cho nhu cầu kiểm tra hàng loạt với tốc độ cực nhanh và độ chính xác cao. Khác với các dòng máy đo 2D truyền thống, model QMS-H210 sở hữu công nghệ ống kính viễn tâm kép (Dual-telecentric), cho phép đo đồng thời nhiều chi tiết chỉ trong một thao tác (One-step operation), đặc biệt tối ưu cho các chi tiết nhỏ, phức tạp như bước ren (threads) hay mép vát (chamfers).

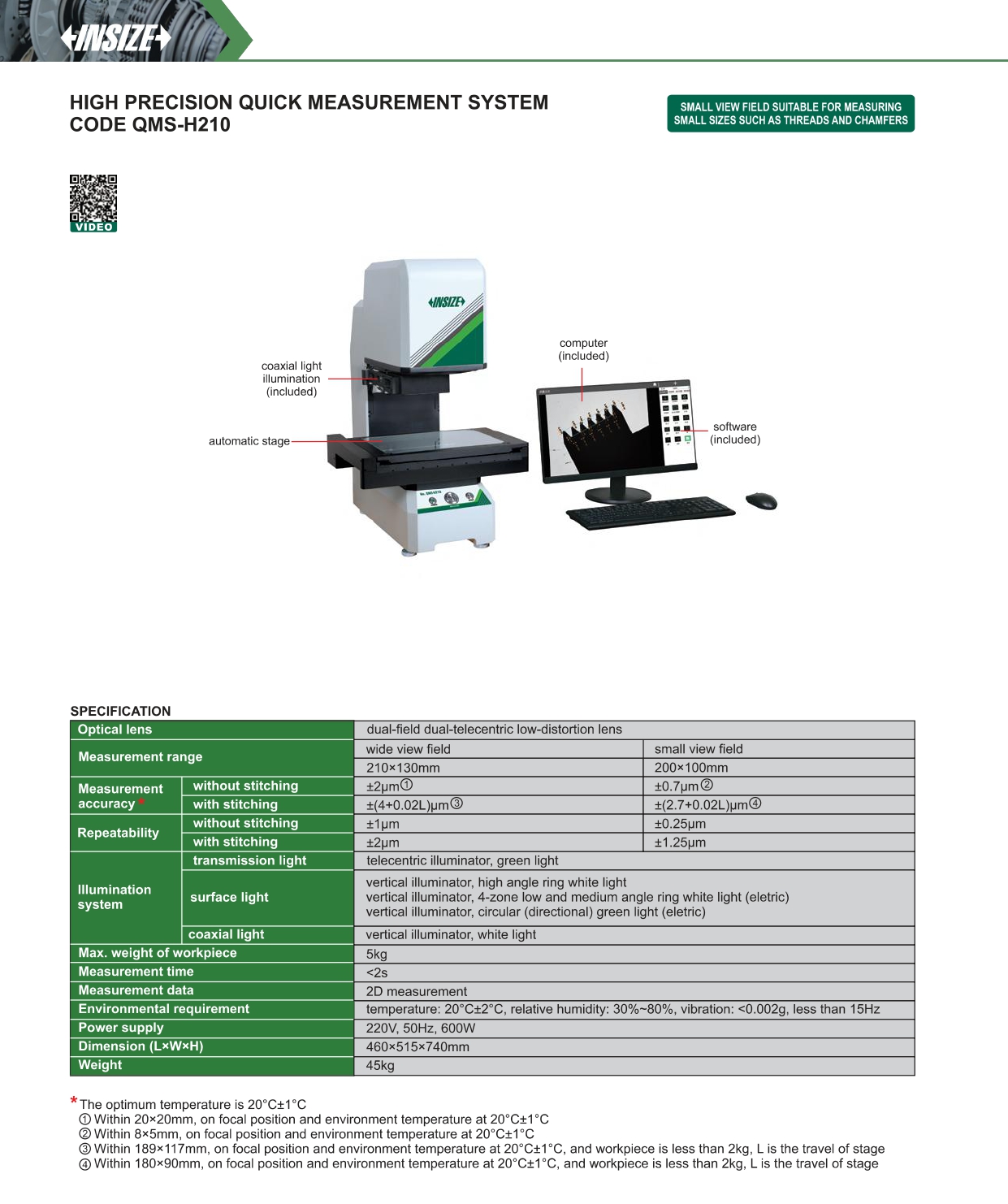

1. Thông Số Kỹ Thuật Chi Tiết (Specifications)

Hệ thống được trang bị ống kính kép méo thấp (Dual-field dual-telecentric low-distortion lens), cho phép chuyển đổi linh hoạt giữa trường nhìn rộng và trường nhìn nhỏ để tối ưu độ chính xác.

Thông số Đo lường & Quang học

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	QMS-H210
Phạm vi đo (Range)	210 × 130 mm
Loại ống kính	Dual-field dual-telecentric (Ống kính viễn tâm kép, hai trường nhìn)
Trường nhìn (View Field)	Trường nhìn rộng (Wide View): 200 × 100 mm   Trường nhìn nhỏ (Small View): Dùng đo chi tiết siêu nhỏ (ren, vát mép)
Độ chính xác (Accuracy)	Trường nhìn rộng:   - Không ghép ảnh (without stitching): ±2μm   - Có ghép ảnh (with stitching): ±(4+0.02L)μm   Trường nhìn nhỏ:   - Không ghép ảnh: ±0.7μm   - Có ghép ảnh: ±(2.7+0.02L)μm
Độ lặp lại (Repeatability)	Trường nhìn rộng: ±1μm   Trường nhìn nhỏ: ±0.25μm
Hệ thống chiếu sáng (Illumination)	Đèn truyền qua (Transmission): Telecentric illuminator, ánh sáng xanh.   Đèn bề mặt (Surface):   - Đồng trục (Coaxial): Ánh sáng trắng.   - Đèn vòng (Ring light): Góc cao (High angle) trắng.   - Đèn vòng 4 vùng (4-zone): Góc thấp & trung bình, trắng.   - Đèn vòng định hướng (Circular): Ánh sáng xanh.

Thông số Vận hành & Hệ thống

Hạng mục	Thông số kỹ thuật
Thời gian đo (Measurement time)	< 2 giây (Tốc độ cực nhanh)
Trọng lượng mẫu tối đa	5 kg
Khả năng đo đồng thời	Đo 300+ chi tiết và 999+ kích thước cùng lúc
Nguồn điện	220V, 50Hz, 600W
Kích thước máy (D x R x C)	460 × 515 × 740 mm
Trọng lượng máy	45 kg
Yêu cầu môi trường	Nhiệt độ: 20°C ± 2°C (Tối ưu nhất: 20°C ± 1°C)   Độ ẩm: 30% - 80%   Rung động: < 0.002g, tần số < 15Hz

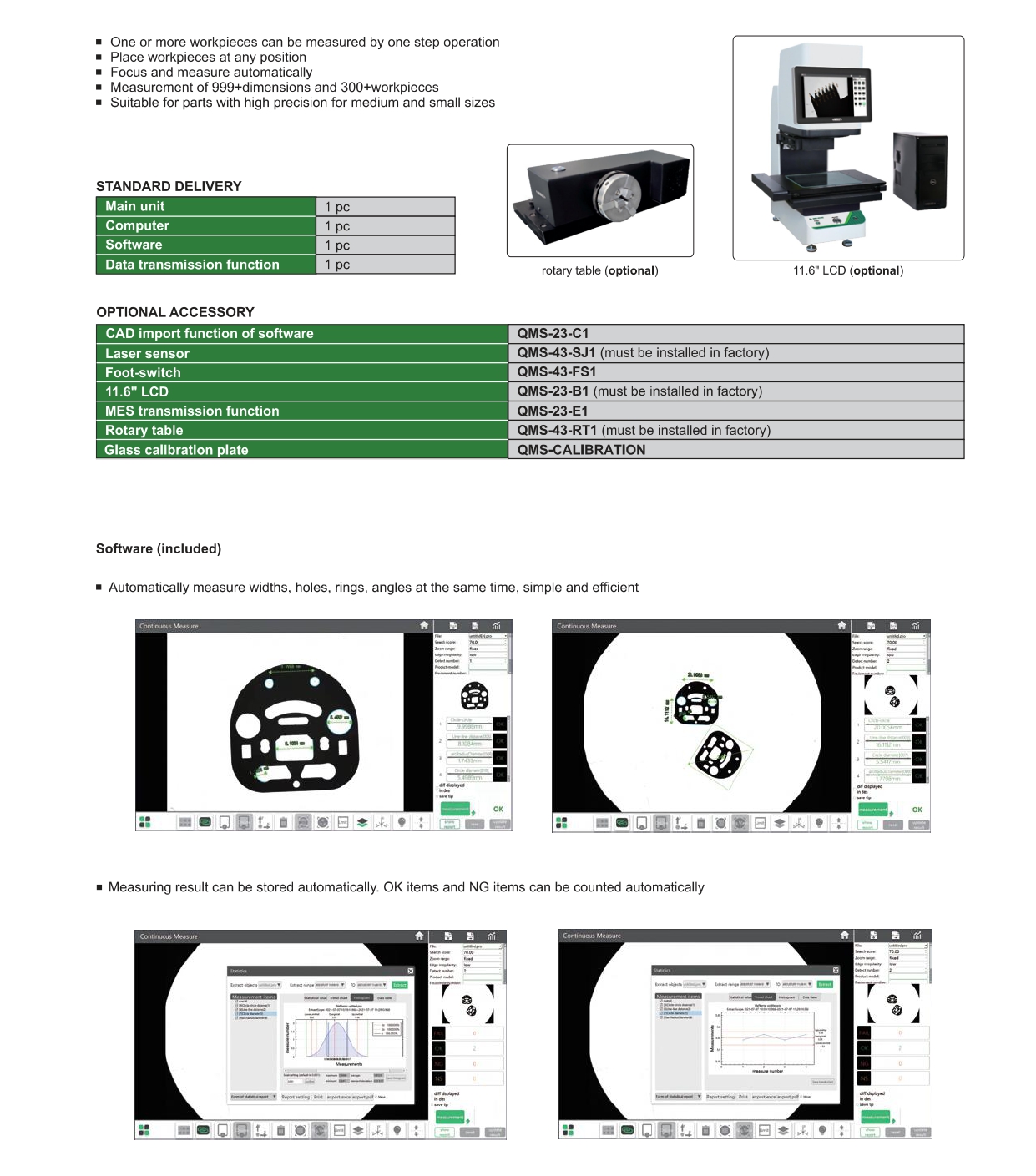

2. Danh Sách Phụ Kiện & Tùy Chọn

Cung cấp tiêu chuẩn (Standard Delivery)

Thiết bị được bàn giao dạng "Chìa khóa trao tay", bao gồm đầy đủ các thành phần để vận hành ngay lập tức:

• Máy chính (Main unit): 01 bộ.

• Máy tính (Computer): 01 bộ (Cấu hình tương thích sẵn).

• Phần mềm đo lường (Software): 01 bộ (Bản quyền Insize).

• Chức năng truyền dữ liệu: 01 bộ.

Phụ kiện tùy chọn (Optional Accessory)

Để mở rộng khả năng đo lường, doanh nghiệp có thể nâng cấp thêm:

• Chức năng nhập file CAD: So sánh trực tiếp mẫu đo với bản vẽ thiết kế (QMS-23-C1).

• Cảm biến Laser (Laser Sensor): Model QMS-43-SJ1 (Lưu ý: Phải lắp đặt tại nhà máy sản xuất).

• Công tắc chân (Foot-switch): QMS-43-FS1 (Giúp thao tác rảnh tay).

• Màn hình phụ: LCD 11.6 inch (QMS-23-B1 - lắp tại nhà máy).

• Chức năng truyền tin MES: Kết nối hệ thống quản lý sản xuất (QMS-23-E1).

• Bàn xoay (Rotary table): QMS-43-RT1 (Lắp tại nhà máy).

• Tấm chuẩn kính (Glass calibration plate): QMS-CALIBRATION (Dùng để hiệu chuẩn máy).

3. Giá Trị Thiết Bị Mang Lại Cho Doanh Nghiệp

Sự đầu tư vào Insize QMS-H210 mang lại ROI (Tỷ suất hoàn vốn) cao nhờ các yếu tố:

• Tăng năng suất đột biến: Với khả năng đo < 2 giây cho hàng trăm chi tiết, máy thay thế sức lao động của 5-10 nhân viên QC đo thủ công.

• Loại bỏ sai số con người: Tính năng "Place workpieces at any position" (Đặt mẫu tại bất kỳ vị trí nào) giúp máy tự động nhận diện, tự động lấy nét và tự động đo. Không phụ thuộc vào tay nghề kỹ thuật viên.

• Kiểm soát chất lượng toàn diện (100% Inspection): Thay vì chỉ kiểm tra xác suất, tốc độ của QMS-H210 cho phép kiểm tra 100% sản phẩm xuất xưởng, đặc biệt là các linh kiện nhỏ, ren, ốc vít.

• Báo cáo tự động: Tự động đếm số lượng hàng đạt (OK) và hàng lỗi (NG), lưu trữ dữ liệu tập trung, hỗ trợ truy xuất nguồn gốc.

4. Tình Huống Ứng Dụng Thực Tế

Insize QMS-H210 là "trợ thủ đắc lực" trong các nhà máy sản xuất linh kiện chính xác:

• Sản xuất ốc vít, bu lông (Fasteners): Đo đường kính đỉnh, đường kính chân, bước ren, góc nghiêng của hàng loạt ốc vít nhỏ cùng lúc.

• Gia công cơ khí chính xác (CNC Turning): Kiểm tra nhanh kích thước trục, đường kính lỗ, và các mép vát (chamfer) của chi tiết tiện.

• Linh kiện điện tử & PCB: Đo khoảng cách chân linh kiện, kích thước bo mạch, các lỗ khoan vi mạch với độ chính xác micron.

• Ngành nhựa & Cao su: Kiểm tra độ tròn, ba-via (burrs) của các gioăng cao su (O-ring) mà không gây biến dạng mẫu (do đo không tiếp xúc).

5. Quy Trình Vận Hành & Bảo Trì

Quy trình đo đơn giản (4 Bước):

• Đặt mẫu: Đặt một hoặc nhiều sản phẩm lên bàn đo kính (không cần đồ gá phức tạp).

• Chụp ảnh: Nhấn nút đo (hoặc dậm chân ga). Máy tự động tìm vị trí và lấy nét.

• Xử lý: Phần mềm tự động nhận diện biên dạng, so sánh với thông số cài đặt.

• Kết quả: Màn hình hiển thị OK/NG và kích thước thực tế. Dữ liệu tự động lưu.

Bảo trì thiết bị:

• Vệ sinh quang học: Chỉ sử dụng giấy lau kính chuyên dụng để vệ sinh bề mặt bàn kính và ống kính. Tuyệt đối không dùng hóa chất tẩy rửa mạnh.

• Hiệu chuẩn định kỳ: Sử dụng tấm chuẩn kính (Glass calibration plate) để kiểm tra độ chính xác hàng tuần hoặc hàng tháng.

• Môi trường: Đảm bảo phòng đo luôn duy trì ở nhiệt độ 20°C ± 2°C để đảm bảo độ chính xác ±0.7μm của máy.

6. Các Lưu Ý Quan Trọng Khi Sử Dụng

• Nhiệt độ phòng: Đây là yếu tố sống còn. Thông số kỹ thuật ghi rõ Optimum temperature is 20°C ± 1°C. Nếu nhiệt độ phòng đo lên đến 30°C, sai số do giãn nở nhiệt của vật liệu và máy sẽ vượt quá mức cho phép.

• Rung động: Máy cần đặt trên bàn chống rung hoặc nền móng vững chắc. Rung động > 0.002g sẽ làm nhòe ảnh khi đo ở cấp độ micron.

• Giới hạn chiều cao: Máy là đo 2D, phù hợp nhất với các chi tiết phẳng hoặc có độ cao thấp. Với các mẫu quá cao, cần lưu ý về khoảng cách lấy nét (Focal position).

---

10 Câu Hỏi Thường Gặp (FAQ) - Insize QMS-H210

(Dữ liệu này được sử dụng để khai báo Schema FAQ trên Google)

1. Insize QMS-H210 có thể đo được những loại kích thước nào?

Máy tự động đo được các kích thước 2D như: chiều rộng, chiều dài, đường kính lỗ, bán kính, góc, cung tròn, khoảng cách giữa các điểm và đặc biệt là bước ren, mép vát.

2. Độ chính xác của máy QMS-H210 là bao nhiêu?

Ở trường nhìn nhỏ (Small view field), độ chính xác đạt tới ±0.7μm (không ghép ảnh). Ở trường nhìn rộng, độ chính xác là ±2μm.

3. Thời gian đo một mẫu là bao lâu?

Máy có tốc độ xử lý cực nhanh, thời gian đo lường < 2 giây cho một lần chụp, bất kể số lượng kích thước trên mẫu.

4. Máy có thể đo bao nhiêu sản phẩm cùng lúc?

Insize QMS-H210 có thể đo đồng thời hơn 300 chi tiết và phân tích hơn 999 kích thước trong một lần thao tác.

5. Tôi có cần sắp xếp sản phẩm thẳng hàng khi đo không?

Không cần. Máy có tính năng tự động nhận diện vị trí (Place workpieces at any position), bạn có thể đặt mẫu lộn xộn, xoay ngẫu nhiên, máy vẫn đo chính xác.

6. Sự khác biệt giữa QMS-H210 và máy đo VMM truyền thống là gì?

QMS-H210 sử dụng ống kính telecentric trường nhìn lớn để đo tức thì toàn bộ chi tiết mà không cần di chuyển bàn đo X-Y liên tục như máy VMM truyền thống, giúp tốc độ nhanh hơn gấp nhiều lần.

7. Máy có hỗ trợ xuất báo cáo không?

Có. Phần mềm đi kèm tự động lưu kết quả, đếm số lượng OK/NG và có thể xuất báo cáo dữ liệu để phân tích (SPC).

8. Điều kiện môi trường lắp đặt máy như thế nào?

Để đạt độ chính xác cao nhất, máy cần đặt trong phòng sạch, nhiệt độ kiểm soát 20°C ± 2°C, độ ẩm 30-80% và không có rung động mạnh.

9. Tôi có thể nhập file bản vẽ CAD vào máy không?

Có, nhưng đây là tính năng tùy chọn (Option). Bạn cần mua thêm module "CAD import function" (Mã QMS-23-C1) để so sánh trực tiếp mẫu với bản vẽ.

10. Bảo hành và hỗ trợ kỹ thuật tại Việt Nam ra sao?

Thiết bị được bảo hành chính hãng bởi Insize. Chúng tôi cung cấp dịch vụ lắp đặt, đào tạo vận hành và hiệu chuẩn tận nơi cho khách hàng.

---
