Insize OES-T350 | Máy quang phổ OES

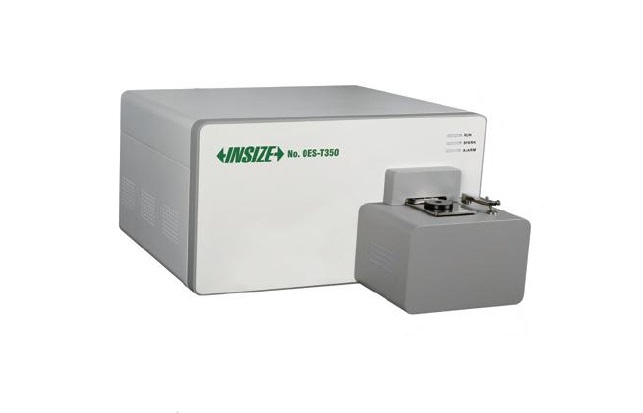

Insize OES-T350 là dòng máy quang phổ phát xạ hồ quang (Optical Emission Spectrometer - OES) phiên bản cơ bản (Basic Type), được thiết kế để phân tích thành phần hóa học của kim loại một cách nhanh chóng và chính xác. Sử dụng công nghệ quang học Paschen-Runge tiên tiến cùng buồng quang chân không nạp khí Argon, thiết bị cho phép phân tích sâu các nguyên tố vi lượng quan trọng như Carbon (C), Phốt pho (P), Lưu huỳnh (S) chỉ trong vòng 20 giây, đáp ứng nhu cầu kiểm soát chất lượng khắt khe trong ngành luyện kim và đúc.

1. Thông số kỹ thuật chi tiết (Specification) thiết bị Insize OES-T350

Dưới đây là bảng thông số kỹ thuật đầy đủ của hệ thống OES-T350, bao gồm cả các thông số về hệ thống quang học và điều kiện vận hành:

Thông số hệ thống quang học (Optical System)

• Cấu trúc quang học: Paschen-Runge structure (Cấu trúc ổn định và tối ưu nhất).

• Vòng tròn Rowland: Đường kính 350mm.

• Dải bước sóng: 160 - 510 nm.

• Đầu dò (Detector): Đa đầu dò CCD độ phân giải cao (Multi high resolution CCD detectors).

• Độ phân giải điểm ảnh: 20pm.

• Phạm vi phổ: Bao phủ toàn dải phân tích nguyên tố (Full spectrum).

• Nhiệt độ buồng quang: 34 ± 0.5°C (Được kiểm soát tự động).

• Buồng quang: Nạp khí Argon (Argon-filled optical chamber) giúp giảm thiểu sự suy giảm của tia P và S ở vùng tử ngoại xa (far ultraviolet region).

Nguồn phát hồ quang (Spark Source)

• Loại nguồn: Digital arc and spark source / New plasma generator.

• Tần số phát tia lửa: 100 ~ 1000 Hz.

• Dòng plasma: 1 - 80 A.

• Điện áp mồi: > 7000 V.

Giá đỡ mẫu (Spark Stand)

• Công nghệ: Điện cực xả phun (Spray discharge electrode technology) giúp giảm tiêu thụ Argon và cải thiện hiệu quả sử dụng khí.

• Tản nhiệt: Tốt, cho phép kích thích liên tục 100 lần mà nhiệt độ bàn kích thích tăng không quá 5°C.

Điều kiện vận hành & Nguồn điện

• Nhiệt độ hoạt động: 10 - 30°C (Khuyến nghị 23 ± 2°C).

• Độ ẩm: 20% - 80% RH.

• Yêu cầu khí Argon: Độ tinh khiết cao 99.999%, áp suất ≥ 4MPa.

• Tiêu thụ Argon: 5L/phút trong chế độ spark (đánh lửa).

• Nguồn điện: AC 220V, 50Hz.

• Công suất tiêu thụ: 300W (khi kích thích), 40W (chế độ chờ).

• Kích thước (LxWxH): 700 × 660 × 340 mm.

• Trọng lượng: 30kg.

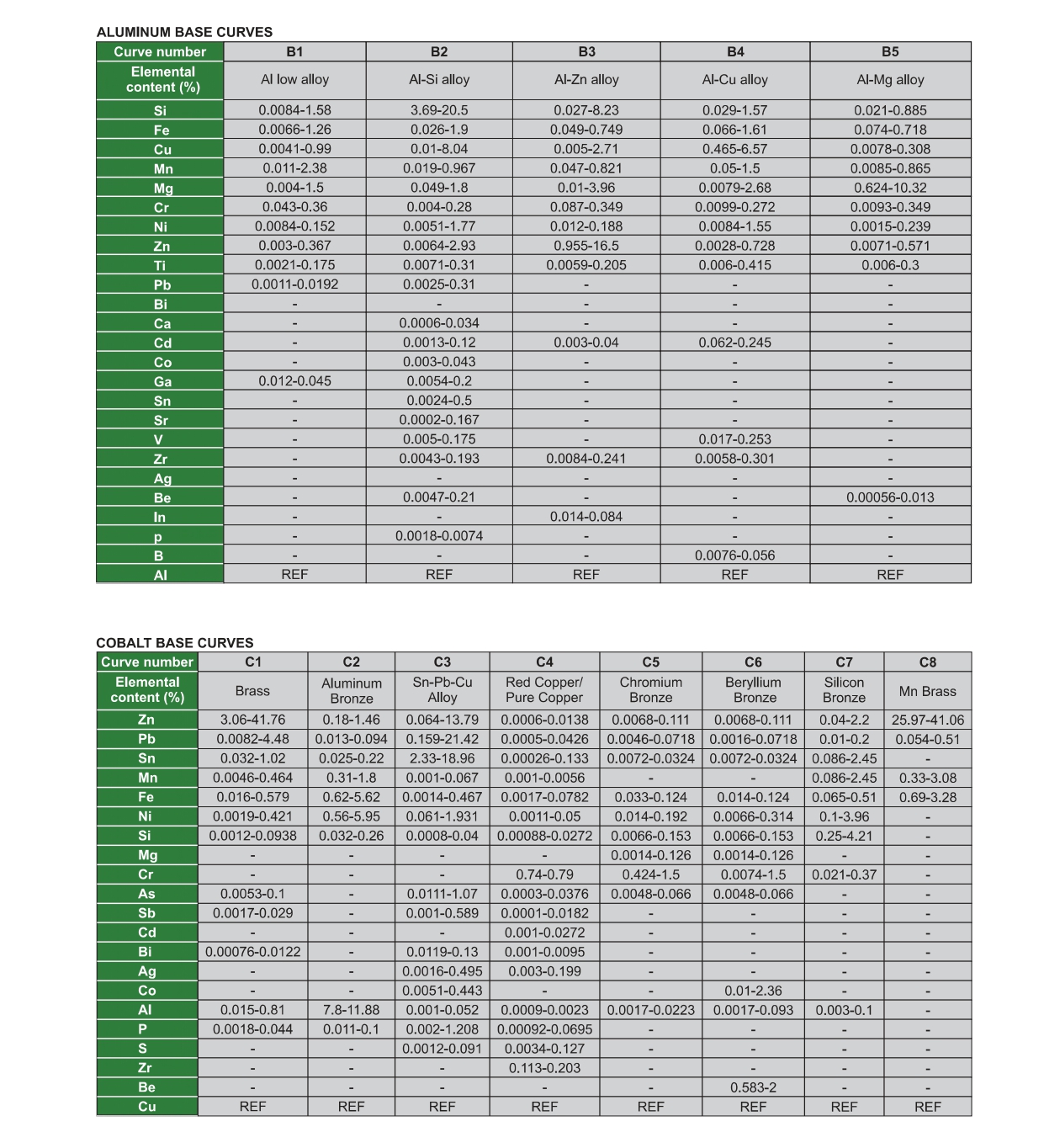

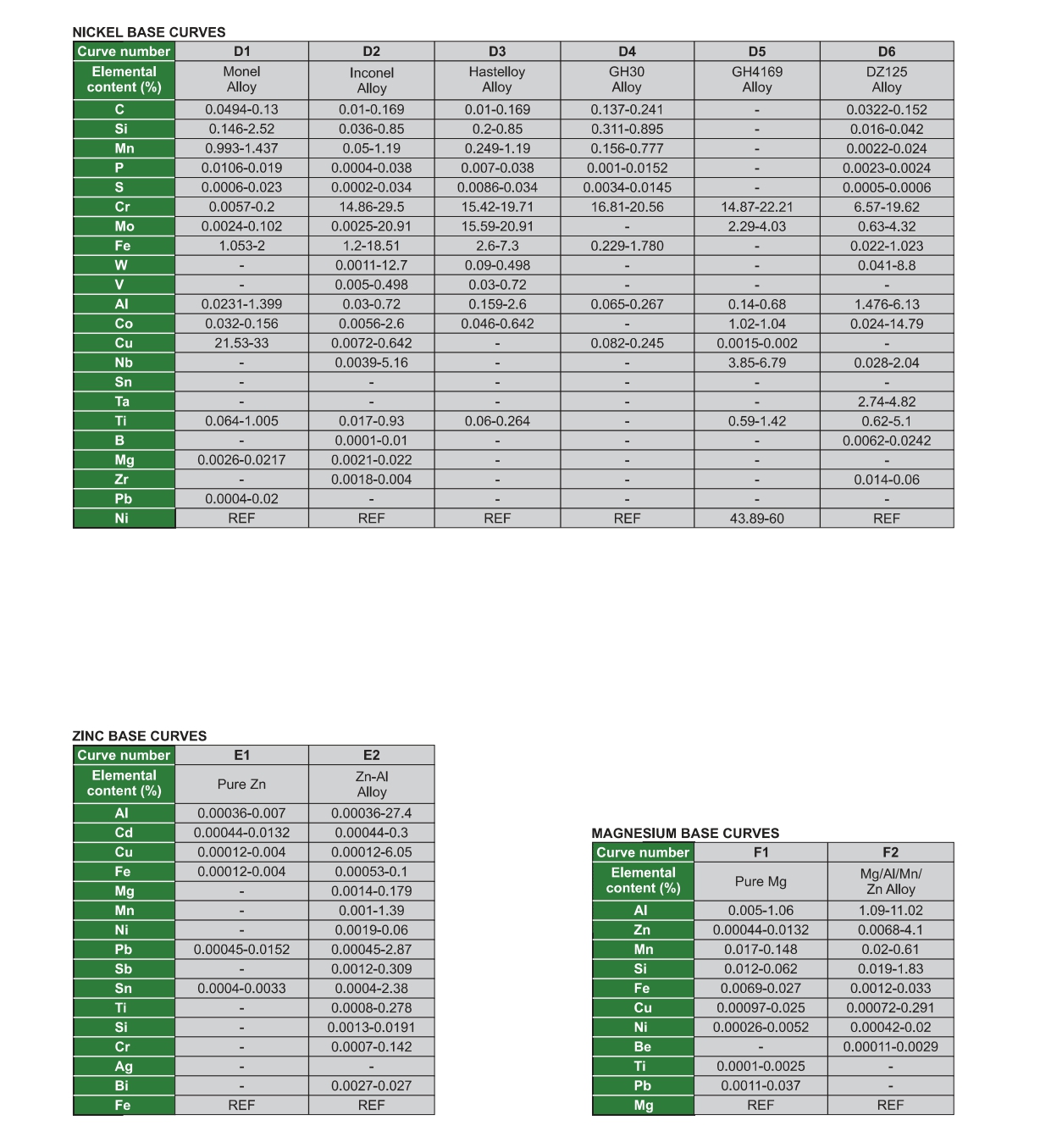

2. Các chương trình phân tích (Analytical Curves)

Máy Insize OES-T350 được cài đặt sẵn các đường chuẩn cho nhiều nền vật liệu khác nhau. Tùy thuộc vào nhu cầu, khách hàng có thể chọn cấu hình phù hợp:

• Iron Base (Nền Sắt): Thép hợp kim thấp, Gang (Cast iron), Thép không gỉ (Stainless steel), Thép Mangan cao, Gang Crom cao, Thép gió (Tool steel), Gang Niken cao.

• Aluminum Base (Nền Nhôm): Nhôm hợp kim thấp, Nhôm-Silic, Nhôm-Kẽm, Nhôm-Đồng, Nhôm-Magie.

• Copper Base (Nền Đồng): Đồng thau (Brass), Đồng đỏ (Pure Copper), Đồng Berili, Đồng thau Mangan, v.v.

• Nickel Base (Nền Niken): Monel, Inconel, Hastelloy...

• Zinc Base (Nền Kẽm): Kẽm tinh khiết, Hợp kim Zn-Al.

• Magnesium Base (Nền Magie): Magie tinh khiết, Hợp kim Mg/Al/Mn/Zn.

• Cobalt Base (Nền Coban).

(Lưu ý: Có thể thêm hoặc tùy chỉnh đường chuẩn cho các vật liệu đặc biệt như Ti, Pb, Sn, Co... theo yêu cầu)

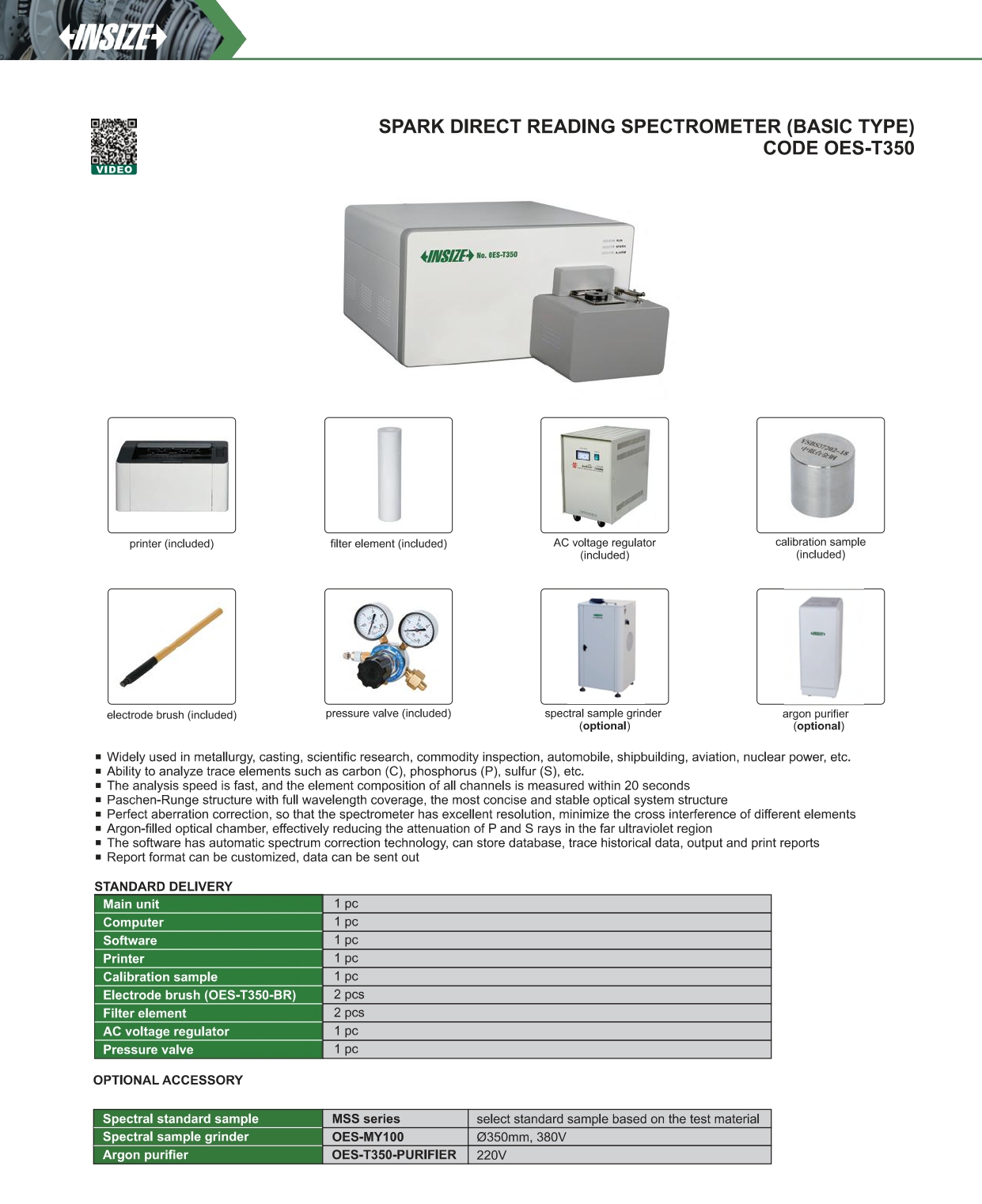

3. Phụ kiện đi kèm và Tùy chọn

Phụ kiện tiêu chuẩn (Standard Delivery)

• Thân máy chính (Main unit): 1 cái

• Máy tính (Computer): 1 bộ

• Phần mềm phân tích (Software): 1 bản

• Máy in (Printer): 1 cái

• Mẫu chuẩn hiệu chuẩn (Calibration sample): 1 cái

• Chổi vệ sinh điện cực (Electrode brush - OES-T350-BR): 2 cái

• Phần tử lọc (Filter element): 2 cái

• Ổn áp AC (AC voltage regulator): 1 cái

• Van áp suất (Pressure valve): 1 cái

Phụ kiện tùy chọn (Optional Accessory)

• Mẫu chuẩn quang phổ (Spectral standard sample - MSS series): Chọn dựa trên vật liệu kiểm tra.

• Máy mài mẫu quang phổ (Spectral sample grinder - OES-MY100): Dùng để làm phẳng bề mặt mẫu trước khi đo.

• Máy lọc khí Argon (Argon purifier - OES-T350-PURIFIER): Đảm bảo độ tinh khiết khí Argon tối đa.

4. Lợi ích thiết bị Insize OES-T350 mang lại cho doanh nghiệp

• Tiết kiệm chi phí nguyên liệu: Phân tích chính xác thành phần hợp kim giúp kiểm soát chặt chẽ quá trình nấu luyện, tránh lãng phí các nguyên tố đắt tiền như Ni, Mo, Cr.

• Đảm bảo chất lượng xuất xưởng: Phát hiện nhanh các tạp chất có hại (S, P) để ngăn chặn sản phẩm lỗi ra thị trường, bảo vệ uy tín thương hiệu.

• Tăng tốc độ sản xuất: Với thời gian đo chỉ 20 giây, kỹ thuật viên có thể ra quyết định điều chỉnh mẻ nấu ngay lập tức (in-furnace analysis) mà không cần chờ đợi lâu như phương pháp hóa ướt.

• Đáp ứng tiêu chuẩn quốc tế: Báo cáo phân tích từ máy OES là chứng chỉ chất lượng (CO/CQ) tin cậy khi xuất khẩu hàng hóa hoặc giao hàng cho các đối tác lớn.

5. Ứng dụng thực tế trong sản xuất

• Luyện kim & Đúc (Metallurgy & Casting): Kiểm tra thành phần nước gang/thép lỏng trước khi rót khuôn để điều chỉnh thành phần hợp kim (Alloying).

• Công nghiệp Ô tô & Hàng không: Kiểm định vật liệu đầu vào cho các chi tiết quan trọng như trục khuỷu, bánh răng, vỏ động cơ (yêu cầu độ bền và chịu nhiệt cao).

• Tái chế kim loại: Phân loại nhanh phế liệu đầu vào (Scrap metal sorting) để xác định giá trị và quy trình xử lý phù hợp.

• Phòng thí nghiệm & Viện nghiên cứu: Nghiên cứu phát triển các loại hợp kim mới.

6. Quy trình vận hành và Bảo trì thiết bị Insize OES-T350

Quy trình vận hành cơ bản:

• Khởi động: Bật nguồn ổn áp, mở van khí Argon và bật công tắc máy. Chờ máy ổn định nhiệt độ buồng quang (khoảng 30 phút).

• Chuẩn bị mẫu: Mẫu cần được mài phẳng một mặt bằng máy mài chuyên dụng (bề mặt phải sáng bóng, không bị oxy hóa hay dính dầu mỡ).

• Hiệu chuẩn (Standardization): Chạy mẫu chuẩn (Recalibration sample) đầu ca làm việc để đưa máy về trạng thái chính xác nhất.

• Đo mẫu: Đặt mẫu lên bàn kích thích (Spark stand), hạ kẹp giữ mẫu. Nhấn nút "Start" trên phần mềm.

• Đọc kết quả: Sau khoảng 20 giây, kết quả thành phần % các nguyên tố sẽ hiện ra trên màn hình.

• Kết thúc: Vệ sinh điện cực bằng chổi chuyên dụng sau mỗi lần bắn.

Bảo trì định kỳ:

• Hàng ngày: Vệ sinh điện cực vonfram và bàn đặt mẫu để loại bỏ muội than. Kiểm tra áp suất khí Argon.

• Hàng tuần: Kiểm tra và thay thế bộ lọc khí (Filter element) nếu bị bẩn.

• Định kỳ: Hiệu chuẩn lại toàn bộ máy (Full Calibration) bằng bộ mẫu chuẩn quốc tế (CRM) sau mỗi 6-12 tháng.

7. Những lưu ý an toàn khi sử dụng thiết bị Insize OES-T350

• Khí Argon: Phải đảm bảo bình khí Argon luôn đủ áp suất và độ tinh khiết >99.999%. Khí bẩn sẽ làm điện cực bị đen nhanh và kết quả đo sai lệch.

• Mẫu gang: Đối với mẫu gang (Cast iron), bắt buộc phải đúc mẫu biến trắng (whitened samples) để carbon tồn tại ở dạng cacbua sắt, giúp máy phân tích chính xác.

• An toàn điện: Không chạm vào điện cực khi máy đang hoạt động để tránh bị giật do điện áp cao (>7000V).

• Môi trường: Phòng đặt máy cần kín, sạch sẽ, nhiệt độ ổn định (có điều hòa) để tránh sai số do giãn nở quang học.



---

8. Câu hỏi thường gặp về Insize OES-T350

1. Insize OES-T350 có thể phân tích những loại vật liệu nào?

Máy có thể phân tích đa dạng các nền kim loại như: Sắt (Thép, Gang), Nhôm, Đồng, Kẽm, Niken, Magie, Coban... Tùy thuộc vào cấu hình đường chuẩn bạn chọn mua.

2. Thời gian phân tích một mẫu là bao lâu?

Tốc độ phân tích rất nhanh, chỉ mất khoảng 20 giây để đo và hiển thị kết quả của tất cả các nguyên tố.

3. Máy có đo được các nguyên tố C, S, P không?

Có, nhờ công nghệ buồng quang nạp khí Argon và đầu dò CCD độ phân giải cao, máy đo rất tốt các nguyên tố vi lượng như Carbon, Lưu huỳnh, Phốt pho ở hàm lượng thấp.

4. Khí Argon sử dụng cho máy yêu cầu độ tinh khiết bao nhiêu?

Bắt buộc phải sử dụng khí Argon có độ tinh khiết cao từ 99.999% trở lên để đảm bảo độ chính xác và bảo vệ điện cực.

5. Mẫu gang xám có cần xử lý đặc biệt không?

Có, mẫu gang cần được làm lạnh nhanh khi đúc để tạo thành "gang trắng" (biến trắng mẫu) trước khi mài và đưa vào máy phân tích.

6. Máy có cần phòng lạnh để hoạt động không?

Máy nên được đặt trong phòng thí nghiệm có điều hòa nhiệt độ, duy trì ở mức 23 ± 2°C để hệ thống quang học hoạt động ổn định nhất.

7. Chức năng của máy lọc khí Argon (tùy chọn) là gì?

Máy lọc khí giúp loại bỏ thêm hơi nước và tạp chất trong bình khí Argon thương mại, nâng cao độ tinh khiết khí, giúp đo các nguyên tố khó (như Nito) tốt hơn và ổn định hơn.

8. Tôi có thể tự thêm đường chuẩn cho vật liệu mới không?

Phần mềm cho phép thêm hoặc tùy chỉnh đường cong. Tuy nhiên, việc này cần mẫu chuẩn (Standard samples) và nên được thực hiện bởi kỹ thuật viên của hãng để đảm bảo chính xác.

9. Tuổi thọ của điện cực là bao lâu?

Điện cực Vonfram rất bền, chỉ cần vệ sinh thường xuyên. Thông thường chỉ cần thay thế khi bị mòn quá ngắn sau thời gian dài sử dụng (nhiều năm).

10. Máy có kết nối với máy tính và in báo cáo không?

Có, trọn bộ thiết bị đã bao gồm máy tính, máy in và phần mềm chuyên dụng. Bạn có thể lưu trữ dữ liệu lịch sử, xuất file Excel hoặc in phiếu kết quả ngay lập tức.

---
