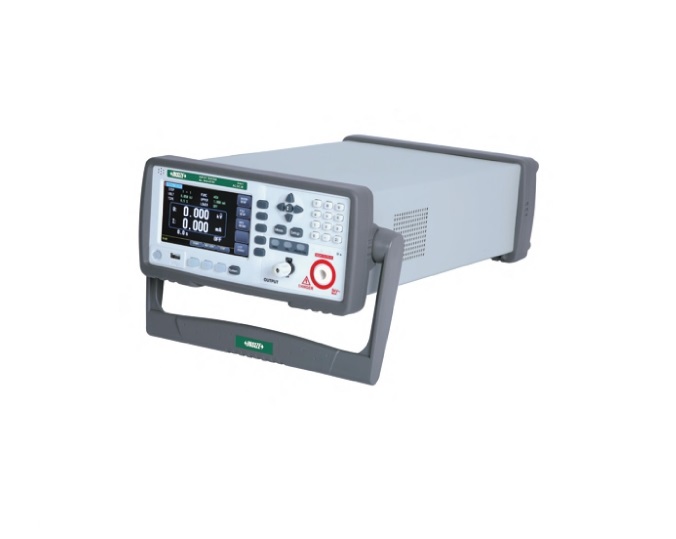

MÁY THỬ CAO ÁP VÀ ĐIỆN TRỞ CÁCH ĐIỆN INSIZE 9453

Trong kỷ nguyên sản xuất công nghiệp hiện đại, việc đảm bảo tiêu chuẩn an toàn điện là yếu tố sống còn đối với mọi sản phẩm trước khi đưa ra thị trường. MÁY THỬ CAO ÁP VÀ ĐIỆN TRỞ CÁCH ĐIỆN INSIZE 9453-ST01 không chỉ là một thiết bị đo lường thông thường, mà là giải pháp kiểm định an toàn điện toàn diện với khả năng tích hợp thử nghiệm Hipot AC 5kV và DC 6kV trên cùng một hệ thống.

Được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong phòng lab QA/QC và các dây chuyền sản xuất tự động, thiết bị sở hữu màn hình cảm ứng 5 inch trực quan cùng khả năng đo điện trở cách điện lên đến 10GΩ. Với các tính năng an toàn bậc nhất như phát hiện hồ quang (Arc detection), chống sốc điện và chuẩn giao tiếp đa dạng RS232, USB, Handler, Insize 9453-ST01 chính là công cụ đắc lực giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng cho các loại máy biến áp, linh kiện điện tử và thiết bị gia dụng.

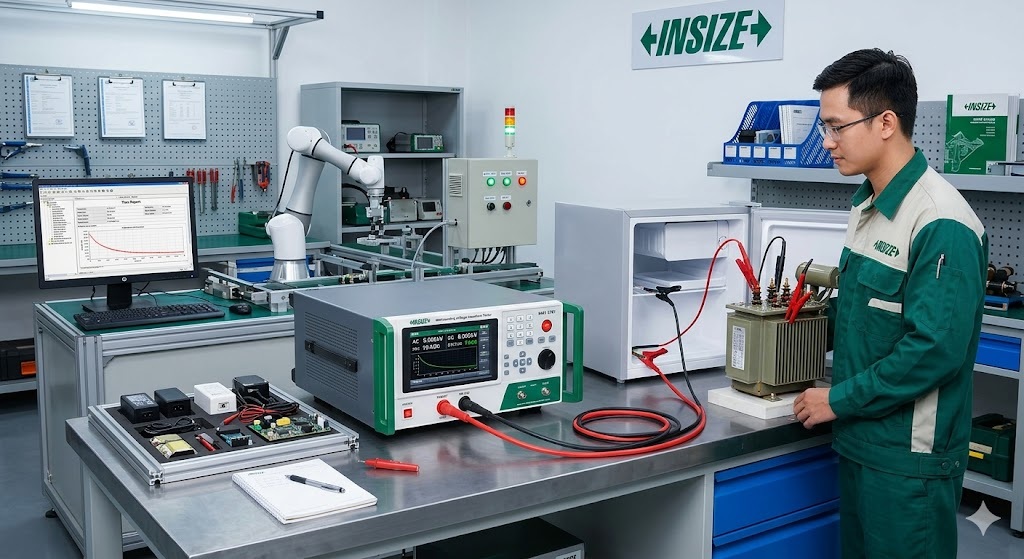

ỨNG DỤNG CHI TIẾT VÀ LỢI THẾ KỸ THUẬT CỦA MÁY THỬ CAO ÁP INSIZE 9453

Insize 9453-ST01 không chỉ là một máy đo đơn thuần mà là một hệ thống kiểm tra an toàn điện đa năng, đáp ứng các tiêu chuẩn quốc tế khắt khe nhất trong sản xuất công nghiệp.

1. KIỂM ĐỊNH ĐỘ BỀN ĐIỆN TRONG SẢN XUẤT THIẾT BỊ GIA DỤNG

Trong ngành hàng gia dụng (tủ lạnh, máy giặt, lò vi sóng), an toàn của người dùng cuối là yếu tố bắt buộc.

• Thử nghiệm Hipot AC 5kV và DC 6kV: Cho phép kiểm tra khả năng chịu tải điện áp cao của lớp cách điện giữa các phần mang điện và vỏ máy.

• Hệ thống phát hiện hồ quang (Arc Detection): Với 9 cấp độ tùy chỉnh (mặc định cấp 5), máy có khả năng phát hiện các hiện tượng phóng điện cục bộ siêu nhỏ mà mắt thường không thấy được, giúp loại bỏ các sản phẩm có nguy cơ rò điện trong tương lai.

• Chức năng chống sốc điện (Electric shock protection): Bảo vệ an toàn tuyệt đối cho công nhân đứng máy tại các dây chuyền lắp ráp thủ công.

2. KIỂM TRA ĐIỆN TRỞ CÁCH ĐIỆN CHO MÁY BIẾN ÁP VÀ CUỘN DÂY

Thiết bị đặc biệt hiệu quả trong việc đánh giá chất lượng cách điện của máy biến áp, động cơ điện và các cuộn cảm.

• Dải đo điện trở cực rộng lên đến 10GΩ: Đáp ứng các phép đo cách điện ở mức độ tinh vi nhất với điện áp đầu ra lên tới 1kV.

• Lập trình 16 bước thử nghiệm (Test Steps): Người dùng có thể thiết lập một quy trình kiểm tra hoàn chỉnh bao gồm: Thời gian tăng áp (Rising time), Thời gian thử nghiệm (Testing time) và Thời gian hạ áp (Falling time) từ 0.1s đến 999.9s. Điều này giúp mô phỏng chính xác các điều kiện vận hành thực tế của biến áp.

3. QUẢN LÝ CHẤT LƯỢNG LINH KIỆN ĐIỆN TỬ VÀ BỘ LỌC

Đối với các đơn vị sản xuất tụ điện, rơ-le, và các linh kiện điện tử cao cấp:

• Độ phân giải cực cao: Với độ phân giải điện áp đạt 0.001kV và dòng điện thử đạt mức 0.1µA (chế độ DC), máy có khả năng phát hiện các sai sót nhỏ nhất trong vật liệu cách điện của linh kiện.

• Lưu trữ 10 tệp cấu hình (Test Files): Cho phép chuyển đổi nhanh chóng giữa các tiêu chuẩn kiểm tra khác nhau cho từng loại linh kiện riêng biệt mà không cần cài đặt lại từ đầu.

4. TÍCH HỢP TỰ ĐỘNG HÓA TRONG NHÀ MÁY THÔNG MINH

Để đáp ứng yêu cầu của cuộc cách mạng công nghiệp 4.0, Insize 9453-ST01 được trang bị đầy đủ các giao thức kết nối hiện đại:

• Giao diện HANDLER: Cho phép kết nối trực tiếp với hệ thống PLC của dây chuyền sản xuất để điều khiển tự động quy trình Đạt/Lỗi (Pass/Fail).

• Cổng giao tiếp RS232C và USB: Hỗ trợ xuất dữ liệu kiểm tra ra máy tính phục vụ việc lưu trữ lịch sử QC và phân tích dữ liệu lỗi theo thời gian thực.

5. PHÂN TÍCH CHUYÊN SÂU TẠI PHÒNG THÍ NGHIỆM QA/QC

Trong môi trường phòng Lab, độ trực quan và tính chính xác là ưu tiên hàng đầu:

• Màn hình cảm ứng LCD 5-inch: Hiển thị đầy đủ các thông số thực tế trong quá trình thử nghiệm, giúp kỹ sư dễ dàng quan sát sự biến thiên của dòng điện rò rỉ.

• Chức năng xả điện tự động (Discharge function): Tự động xả lượng điện năng dư thừa trên thiết bị sau khi thử nghiệm xong, đảm bảo thiết bị không bị hư hại và an toàn cho kỹ sư khi tháo lắp mẫu đo.

THÔNG SỐ SO SÁNH NHANH GIỮA HAI BIẾN THỂ:

• 9453-ST01: Dòng điện thử AC lên đến 20mA, phù hợp cho các thiết bị có công suất lớn và dòng rò rỉ cho phép cao hơn.

• 9453-ST02: Dòng điện thử AC giới hạn ở mức 10mA, tối ưu cho các linh kiện điện tử nhạy cảm cần độ tinh chỉnh cao

---

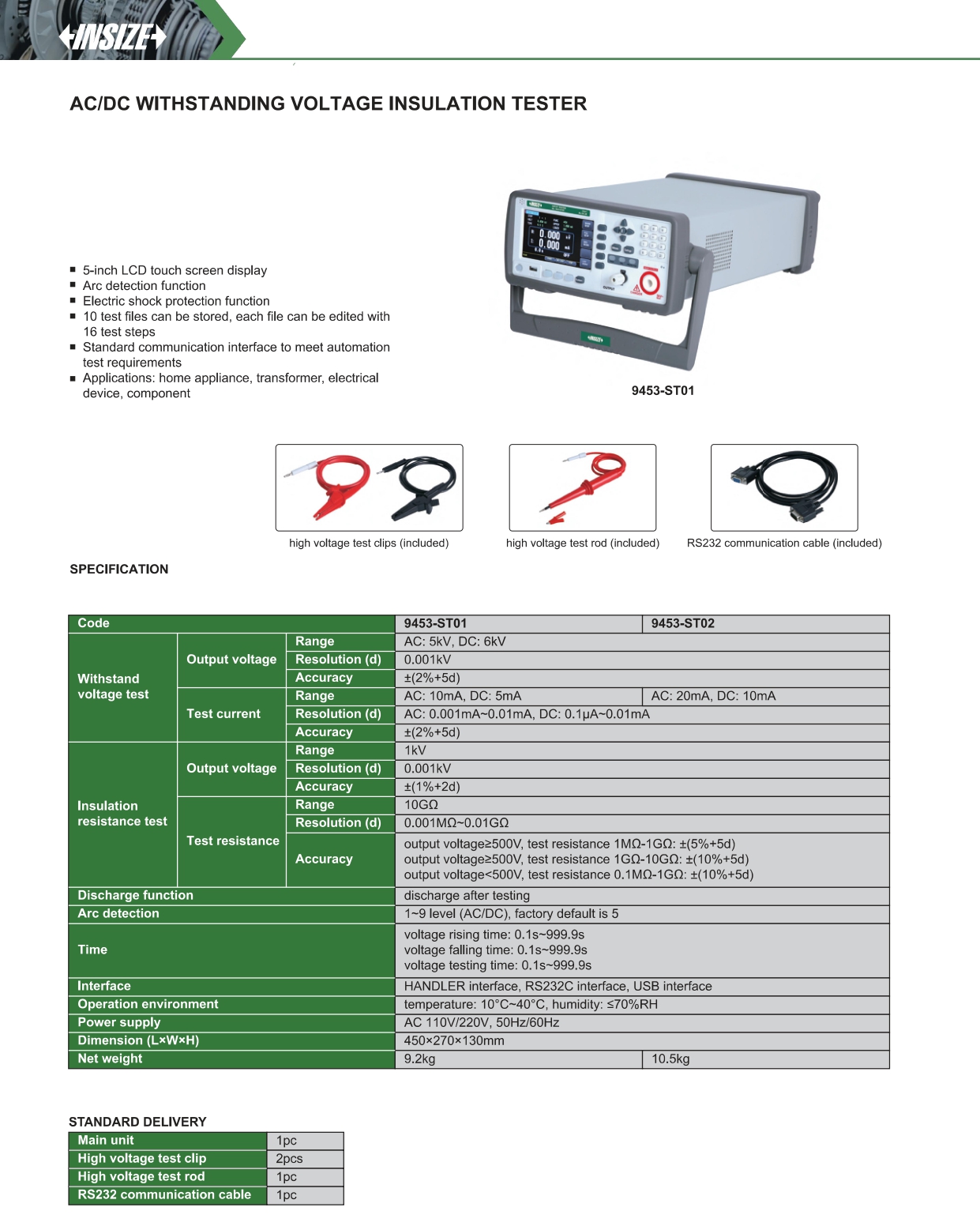

PHÂN TÍCH CHI TIẾT THÔNG SỐ KỸ THUẬT INSIZE 9453-ST01

Sự vượt trội của Insize 9453-ST01 không chỉ nằm ở dải đo rộng mà còn ở độ tinh chuẩn và khả năng kiểm soát quy trình thử nghiệm khắt khe.

1. Khả năng thử nghiệm cao áp (Withstand Voltage Test)

• Điện áp đầu ra AC 5kV / DC 6kV: Đây là dải điện áp tiêu chuẩn vàng để kiểm tra an toàn cho hầu hết các thiết bị điện gia dụng và linh kiện công nghiệp. Việc hỗ trợ cả dòng AC và DC giúp thiết bị linh hoạt trong việc đánh giá đặc tính cách điện của nhiều loại vật liệu khác nhau.

• Độ phân giải 0,001kV (1V): Một mức cực kỳ tinh vi, cho phép kỹ sư quan sát được những biến thiên nhỏ nhất của điện áp trong suốt quá trình thử nghiệm, đảm bảo tính ổn định của nguồn cấp.

• Độ chính xác ±(2% + 5d): Đảm bảo sai số cực thấp, đáp ứng các yêu cầu khắt khe của các trung tâm kiểm định tiêu chuẩn quốc tế.

2. Kiểm soát dòng điện thử nghiệm (Test Current)

• Dòng điện AC 20mA / DC 10mA: Điểm khác biệt lớn nhất của model ST01 là dòng thử nghiệm AC lên tới 20mA, cho phép đo kiểm các thiết bị có công suất lớn hoặc có đặc tính dòng rò cao hơn thông thường.

• Độ phân giải dòng điện xuống đến 0.1µA: Trong chế độ DC, máy có thể phát hiện các dòng rò siêu nhỏ. Đây là yếu tố then chốt để đánh giá các linh kiện điện tử nhạy cảm, nơi mà một dòng rò nhỏ cũng có thể là dấu hiệu của lỗi cấu trúc vật liệu.

3. Đo điện trở cách điện (Insulation Resistance)

• Dải đo lên đến 10GΩ: Khả năng đo điện trở ở mức Giga-Ohm cho phép đánh giá chất lượng của các loại vật liệu cách điện cao cấp nhất hiện nay.

• Độ chính xác biến thiên theo dải: Hệ thống tự động điều chỉnh thuật toán tính toán độ chính xác tùy theo mức điện trở (từ $\pm 5\%$ đến $\pm 10\%$), giúp kết quả đo luôn đáng tin cậy trong mọi tình huống thực tế.

4. Quản lý thời gian và quy trình thử nghiệm

• Thời gian tăng/hạ áp (Rising/Falling time) từ 0.1s - 999.9s: Khả năng kiểm soát thời gian cực kỳ linh hoạt giúp tránh hiện tượng sốc điện áp đột ngột làm hỏng thiết bị đo (EUT), đồng thời mô phỏng chính xác các kịch bản vận hành thực tế.

• Bộ nhớ 10 tệp, mỗi tệp 16 bước: Đây là một lợi thế về năng suất vận hành. Bạn có thể lập trình sẵn một chuỗi các bước thử nghiệm phức tạp (ví dụ: Thử cao áp AC -> Nghỉ -> Đo điện trở cách điện) và kích hoạt chỉ bằng một chạm.

5. Hệ thống giao tiếp và Tích hợp tự động hóa

• Giao diện đa dạng (Handler, RS232, USB): Việc tích hợp cổng Handler là điểm cộng lớn cho các nhà máy hiện đại, cho phép máy gửi tín hiệu trực tiếp đến các bộ phân loại sản phẩm (Sorter) hoặc cánh tay Robot để tự động tách sản phẩm lỗi (Fail) khỏi sản phẩm đạt (Pass).

• Màn hình cảm ứng 5-inch: Thay vì các phím bấm cơ học phức tạp, giao diện cảm ứng giúp việc cấu hình các thông số trở nên nhanh chóng và trực quan như sử dụng một chiếc smartphone.

Kết luận kỹ thuật: Insize 9453-ST01 là sự cân bằng hoàn hảo giữa sức mạnh (áp cao, dòng lớn) và sự tinh tế (độ phân giải µA, lập trình đa bước). Đây chính là lý do model này trở thành ưu tiên hàng đầu cho các doanh nghiệp hướng tới sản xuất thông minh và quản lý chất lượng nghiêm ngặt.

---

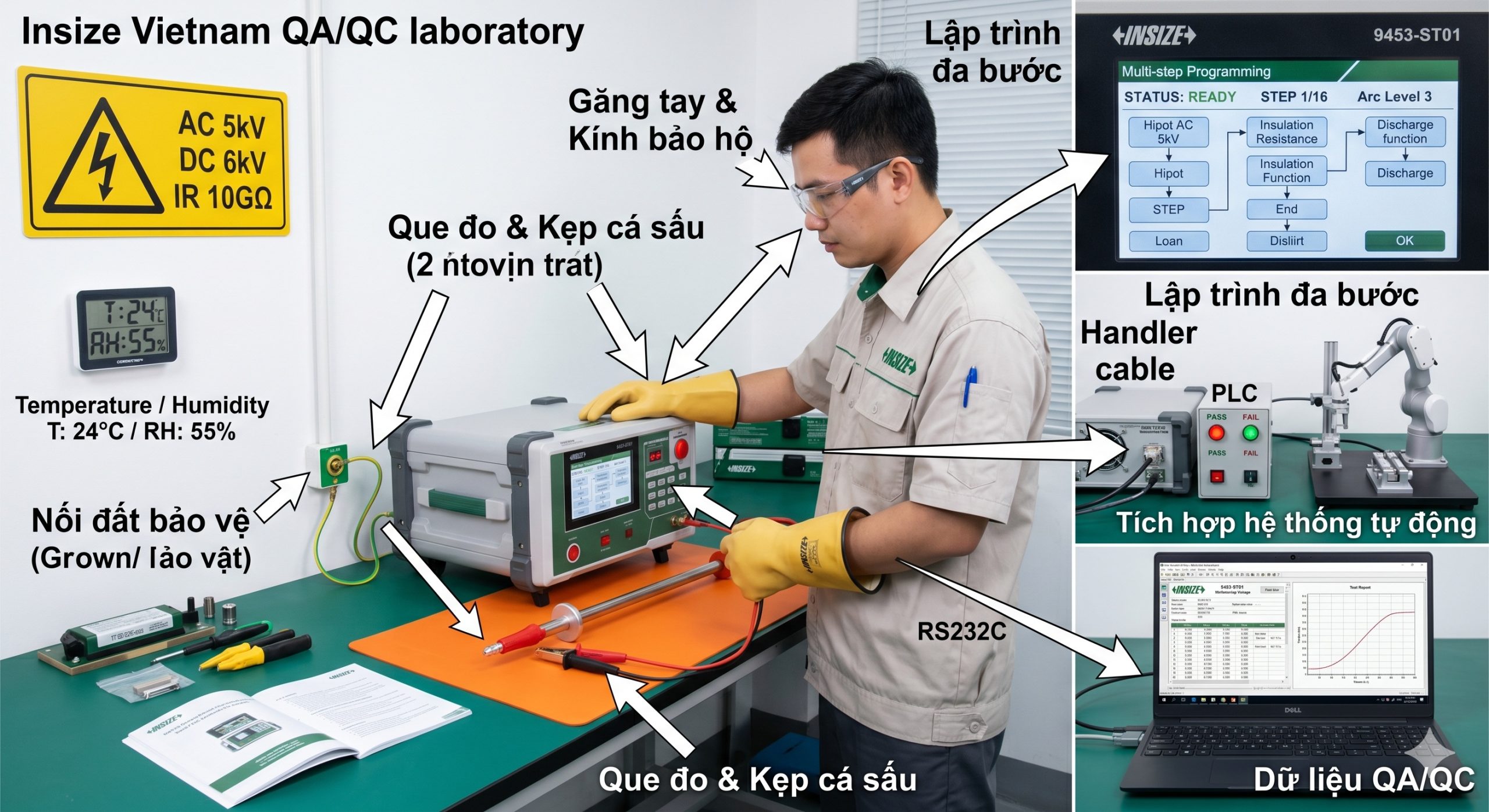

NHỮNG LƯU Ý QUAN TRỌNG KHI VẬN HÀNH MÁY INSIZE 9453

1. Đảm bảo an toàn tuyệt đối với điện áp cao

Vì thiết bị có khả năng xuất dòng lên tới AC 5kV và DC 6kV, an toàn lao động là ưu tiên số một:

• Nối đất bảo vệ: Luôn đảm bảo máy được nối đất đúng quy cách trước khi bật nguồn để tính năng Electric shock protection (Chống sốc điện) hoạt động hiệu quả nhất.

• Kiểm tra phụ kiện: Trước mỗi ca làm việc, cần kiểm tra độ cách điện của High voltage test clips (kẹp cá sấu cao áp) và High voltage test rod (que đo cao áp) để tránh rò rỉ điện ra tay người vận hành.

• Quy tắc xả điện: Sau khi kết thúc quá trình thử nghiệm Insulation resistance (điện trở cách điện), máy sẽ kích hoạt chức năng Discharge function để xả điện tích dư trên vật đo. Tuyệt đối không chạm vào vật đo cho đến khi màn hình hiển thị trạng thái an toàn.

2. Tối ưu hóa chức năng Arc Detection (Phát hiện phóng điện bề mặt)

Đây là tính năng "săn tìm" hàng lỗi cực kỳ hiệu quả cho các nhà máy sản xuất máy biến áp và linh kiện điện:

• Thiết lập cấp độ: Máy hỗ trợ từ 1 đến 9 cấp độ Arc. Đối với các linh kiện điện tử nhạy cảm, nên thiết lập ở mức thấp (cấp 1-3) để phát hiện ngay cả những tia lửa điện siêu nhỏ.

• Ứng dụng sản xuất: Việc cài đặt đúng cấp độ Arc giúp doanh nghiệp loại bỏ các sản phẩm có lỗi cách điện tiềm ẩn mà các bài thử nghiệm áp cao thông thường có thể bỏ sót.

3. Tận dụng khả năng lập trình đa bước (Multi-step Programming)

Để nâng cao hiệu suất trong các dây chuyền sản xuất đa dạng sản phẩm:

• Quản lý tệp tin: Hãy sử dụng tối đa 10 test files có sẵn để lưu cấu hình riêng biệt cho từng mã hàng (ví dụ: File 1 cho máy giặt, File 2 cho adapter).

• Lập trình chuỗi: Tận dụng 16 bước thử (test steps) trong mỗi tệp để tạo ra một quy trình kiểm tra khép kín: tăng áp (rising) -> giữ áp (testing) -> đo cách điện -> hạ áp (falling) -> xả điện. Điều này giúp giảm thiểu sai sót do thao tác thủ công.

4. Lưu ý về môi trường hoạt động và bảo trì

Độ chính xác ±(2%+5d) của máy phụ thuộc rất lớn vào điều kiện môi trường:

• Nhiệt độ và độ ẩm: Chỉ vận hành máy trong dải nhiệt độ 10°C ~ 40°C và độ ẩm ≤70%RH. Độ ẩm quá cao sẽ làm sai lệch kết quả đo điện trở cách điện 10GΩ và có thể gây phóng điện giả.

• Vệ sinh cổng giao tiếp: Các cổng RS232C, USB và HANDLER cần được giữ sạch sẽ để đảm bảo tín hiệu điều khiển trong các hệ thống tự động hóa không bị gián đoạn.

5. Kết nối và tích hợp hệ thống tự động

Đối với khách hàng mục tiêu là các nhà máy Smart Factory:

• Giao diện Handler: Khi kết nối với PLC, cần kiểm tra kỹ sơ đồ chân (pinout) của cổng HANDLER để đảm bảo tín hiệu Pass/Fail được gửi chính xác đến các cơ cấu chấp hành.

• Đồng bộ hóa dữ liệu: Sử dụng cáp RS232 đi kèm để kết nối với máy tính, giúp lưu trữ lịch sử kiểm định cho từng sản phẩm, phục vụ công tác truy xuất nguồn gốc trong quy trình QA/QC.

Lời khuyên từ chuyên gia: Việc tuân thủ nghiêm ngặt các lưu ý trên không chỉ giúp bảo vệ thiết bị mà còn khẳng định uy tín của doanh nghiệp thông qua những sản phẩm đạt tiêu chuẩn an toàn điện khắt khe nhất.

---

HỎI ĐÁP VỀ MÁY THỬ CAO ÁP VÀ ĐIỆN TRỞ CÁCH ĐIỆN INSIZE 9453

1. Máy Insize 9453 có thể thực hiện những loại thử nghiệm an toàn điện nào

Đây là thiết bị đo đa năng tích hợp (AC/DC Withstanding Voltage Insulation Tester). Máy cho phép thực hiện đồng thời hai loại thử nghiệm cốt lõi: thử nghiệm độ bền điện môi (Hipot Test) với điện áp AC lên đến 5kV và DC lên đến 6kV, cùng với khả năng đo điện trở cách điện (Insulation Resistance).

2. Giới hạn đo điện trở cách điện tối đa của model này là bao nhiêu

Model Insize 9453 sở hữu dải đo điện trở cách điện cực rộng, lên đến 10GΩ tại điện áp thử nghiệm 1kV. Với độ phân giải đạt 0.001MΩ-0.01GΩ, máy đảm bảo độ chính xác tuyệt đối khi kiểm tra các vật liệu cách điện cao cấp trong máy biến áp và linh kiện điện tử.

3. Sự khác biệt giữa hai phiên bản 9453-ST01 và 9453-ST02 là gì

Điểm khác biệt trọng yếu nằm ở dải dòng điện thử nghiệm (Test current):

• Model 9453-ST01: Hỗ trợ dòng điện thử AC lên đến 20mA và DC 10mA, phù hợp cho các thiết bị công suất lớn.

• Model 9453-ST02: Giới hạn ở dòng AC 10mA và DC 5mA, thường dùng cho các linh kiện nhạy cảm.

• Ngoài ra, trọng lượng của ST01 (10.5kg) lớn hơn so với ST02 (9.2kg).

4. Tính năng Arc Detection trên máy có tác dụng gì trong quản lý chất lượng

Tính năng phát hiện hồ quang (Arc detection) cho phép thiết bị nhận diện các hiện tượng phóng điện bề mặt siêu nhỏ trong quá trình thử nghiệm áp cao. Máy cung cấp 9 cấp độ nhạy (mặc định là cấp 5), giúp các phòng QA/QC phát hiện lỗi cấu trúc cách điện mà các phép đo thông thường có thể bỏ qua.

5. Tôi có thể lập trình tự động nhiều bước thử trên thiết bị này không

Hoàn toàn được. Insize 9453 cho phép lưu trữ 10 tệp thử nghiệm (test files). Mỗi tệp có thể tự hiệu chỉnh lên đến 16 bước thử (test steps) liên hoàn, bao gồm cả việc thiết lập thời gian tăng áp, hạ áp và thời gian thử nghiệm từ 0.1s đến 999.9s.

6. Làm thế nào để tích hợp máy 9453 vào dây chuyền sản xuất tự động

Máy được trang bị đầy đủ các giao tiếp tiêu chuẩn công nghiệp gồm cổng HANDLER, RS232C và USB. Giao diện Handler cho phép kết nối trực tiếp với PLC để điều khiển quy trình phân loại sản phẩm Đạt/Lỗi (Pass/Fail) tự động, trong khi RS232C hỗ trợ xuất dữ liệu ra máy tính quản lý.

7. Thiết bị có các tính năng bảo vệ an toàn cho người vận hành không

An toàn là ưu tiên hàng đầu của Insize. Máy tích hợp chức năng chống sốc điện (Electric shock protection) và hệ thống xả điện tự động (Discharge function) sau khi kết thúc thử nghiệm để đảm bảo không còn điện áp dư trên vật đo. Ngoài ra, màn hình LCD cảm ứng 5-inch giúp thao tác nhanh, tránh sai sót thủ công.

8. Độ chính xác của phép đo điện áp và dòng điện trên máy là bao nhiêu

Thiết bị đảm bảo độ tin cậy cao với sai số cực thấp:

• Điện áp thử nghiệm: Sai số chỉ ±(2% + 5d) với độ phân giải 0.001kV.

• Điện trở cách điện: Sai số ±(5% + 5d) khi thử nghiệm ở mức ≥500V (dải 1MΩ-1GΩ).

9. Phụ kiện tiêu chuẩn đi kèm khi mua máy 9453 bao gồm những gì

Khi mua sản phẩm chính hãng, bộ phụ kiện đầy đủ bao gồm:

• 01 thân máy chính.

• 02 kẹp thử nghiệm cao áp (High voltage test clip).

• 01 que đo cao áp (High voltage test rod).

• 01 cáp giao tiếp RS232.

10. Môi trường vận hành tối ưu cho máy để đảm bảo độ bền là gì

Để duy trì độ chính xác và tuổi thọ, máy nên được sử dụng trong môi trường có nhiệt độ từ 10°C đến 40°C và độ ẩm không quá 70%RH. Việc tuân thủ điều kiện này giúp ngăn chặn hiện tượng phóng điện do ẩm mốc và đảm bảo kết quả đo 10GΩ ổn định nhất.

---
