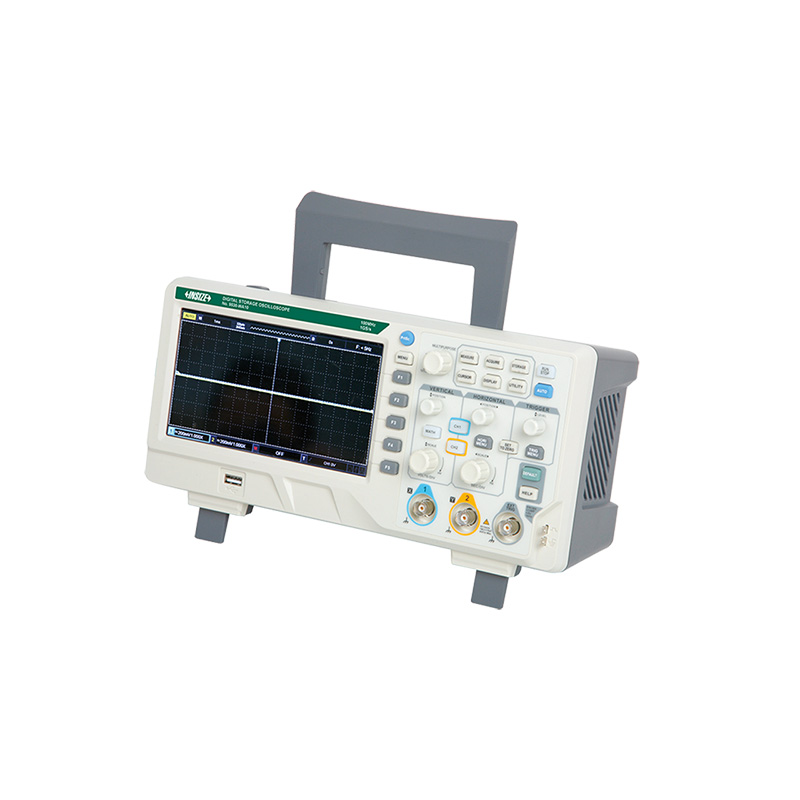

MÁY HIỆN SÓNG KỸ THUẬT SỐ INSIZE 9530-WA10 (100MHz, 2 Kênh, 1GSa/s)

Máy hiện sóng kỹ thuật số INSIZE 9530-WA10 là thiết bị phân tích tín hiệu điện tử chuyên nghiệp, sở hữu băng thông analog 100MHz và 2 kênh đo độc lập. Thiết bị mang đến độ chính xác vượt trội nhờ tốc độ lấy mẫu theo thời gian thực đạt 1GSa/s, kết hợp với độ sâu bộ nhớ 64kpts và tốc độ chụp dạng sóng lên tới 5000wfms/s. Được tích hợp tính năng tự động đo lường đa thông số, đa dạng các phép toán (Math) cùng hệ thống bộ lọc kỹ thuật số (low pass, high pass...), sản phẩm đáp ứng hoàn hảo các yêu cầu kiểm tra phức tạp.

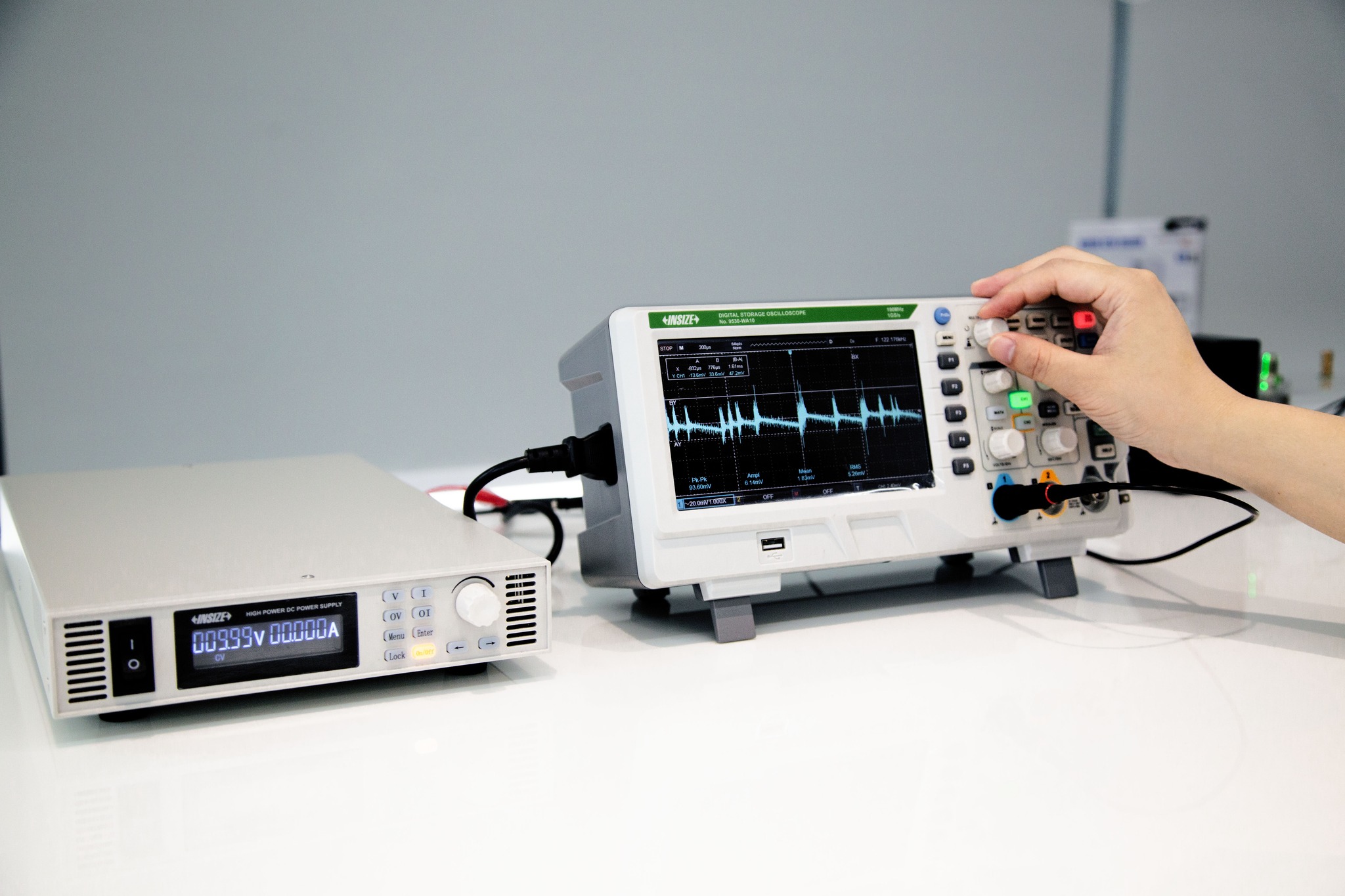

Ứng dụng nổi bật của Máy hiện sóng kỹ thuật số INSIZE 9530-WA10

1. Nghiên cứu, phát triển (R&D) và gỡ lỗi mạch điện tử

Trong quá trình thiết kế và tối ưu hóa bo mạch, kỹ sư cần quan sát các tín hiệu thay đổi cực nhanh. Với băng thông 100MHz và tốc độ lấy mẫu 1GSa/s, thiết bị có khả năng bắt giữ chính xác các xung gai (glitch) hoặc sự sụt áp đột ngột mà không bị biến dạng tín hiệu. Độ sâu bộ nhớ 64kpts cho phép ghi lại một đoạn thời gian dài của tín hiệu ở độ phân giải cao, hỗ trợ tuyệt vời cho việc phân tích các giao thức giao tiếp nối tiếp hoặc vi điều khiển.

2. Tự động hóa kiểm tra chất lượng (QC) trên dây chuyền

Đối với môi trường sản xuất hàng loạt, thời gian và độ chính xác là yếu tố sống còn. Thiết bị được tích hợp cổng giao tiếp Pass/Fail, cho phép xuất tín hiệu cảnh báo ra hệ thống bên ngoài khi sản phẩm đo được không đạt tiêu chuẩn cài đặt trước. Kết hợp với tính năng tự động đo lường nhiều thông số cùng lúc, máy giúp loại bỏ sai số do con người và tăng tốc độ kiểm thử linh kiện điện tử trên băng chuyền.

3. Phân tích phổ tần số và xử lý tín hiệu nhiễu

Khi cần kiểm tra nhiễu điện từ (EMI) hoặc phân tích tín hiệu âm thanh, người dùng không chỉ cần xem tín hiệu theo thời gian mà còn phải xem theo tần số. Máy hỗ trợ tính năng biến đổi Fourier nhanh (FFT) cùng các phép toán toán học cơ bản (+, -, *, /). Đồng thời, hệ thống bộ lọc kỹ thuật số tích hợp sẵn (low pass, high pass, band pass, band stop) cho phép kỹ thuật viên chủ động cô lập và loại bỏ các dải tần số nhiễu không mong muốn ra khỏi tín hiệu gốc.

4. Phân tích Lissajous và đo lường độ lệch pha

Việc xác định sự đồng bộ giữa các tín hiệu là yêu cầu bắt buộc trong thiết kế bộ nguồn, mạch xoay chiều (AC) hoặc biến tần. Phương pháp Lissajous được tích hợp trên thiết bị cho phép đo lường trực quan và chính xác pha của dạng sóng. Ứng dụng này cực kỳ hữu ích cho các kỹ sư điện lực hoặc dùng làm thiết bị giảng dạy trực quan tại các phòng thí nghiệm, trường đại học kỹ thuật.

5. Bảo trì, sửa chữa máy móc và khắc phục sự cố tại hiện trường

Các kỹ sư bảo trì thường xuyên phải di chuyển đến các nhà máy để kiểm tra tủ điện, biến tần hoặc động cơ servo. Với thiết kế nhỏ gọn (306mm × 138mm × 124mm) và trọng lượng chỉ 2.5kg, máy rất dễ dàng mang theo bên người. Bên cạnh đó, tính năng lưu trữ dữ liệu đa dạng (lưu cấu hình setup, dạng sóng, ảnh bitmap) trực tiếp qua cổng USB cho phép kỹ thuật viên ghi lại tình trạng lỗi tại hiện trường và mang dữ liệu về phòng lab để phân tích chuyên sâu sau đó.

---

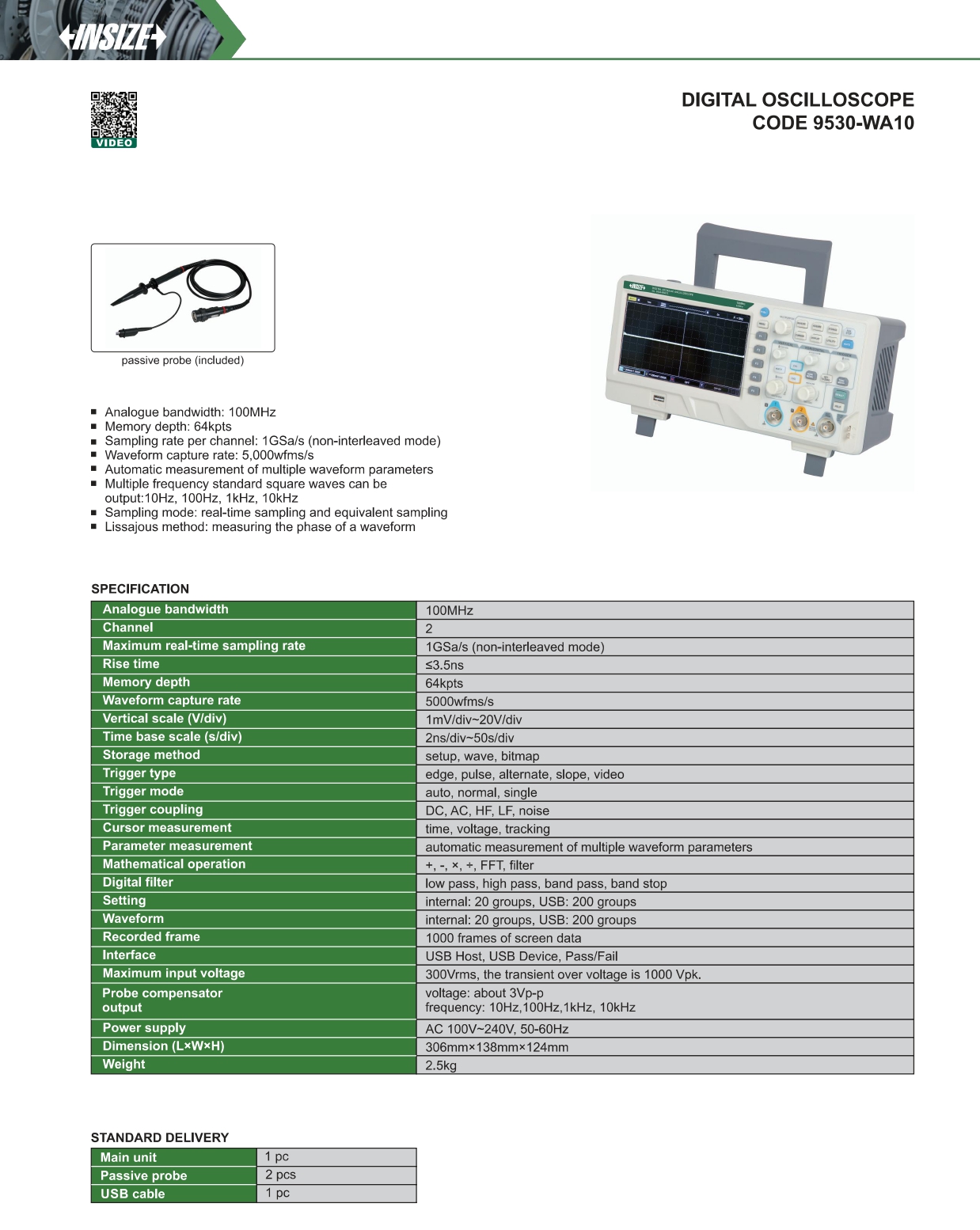

Thông số kỹ thuật chi tiết: Máy hiện sóng INSIZE 9530-WA10

1. Thông số hiệu suất cơ bản

• Băng thông (Analogue bandwidth): 100MHz

• Số kênh (Channel): 2

• Tốc độ lấy mẫu thời gian thực tối đa: 1GSa/s (chế độ non-interleaved)

• Thời gian tăng (Rise time): ≤3.5ns

• Độ sâu bộ nhớ (Memory depth): 64kpts

• Tốc độ chụp dạng sóng (Waveform capture rate): 5000wfms/s

2. Hệ thống hiển thị và Đo lường

• Thang đo dọc (Vertical scale): 1mV/div ~ 20V/div

• Thang đo thời gian (Time base scale): 2ns/div - 50s/div

• Chế độ đo con trỏ (Cursor measurement): time, voltage, tracking

• Đo lường thông số (Parameter measurement): Tự động đo lường nhiều thông số dạng sóng khác nhau

• Phép toán toán học (Mathematical operation): +, -, *, /, FFT, filter

• Bộ lọc kỹ thuật số (Digital filter): low pass, high pass, band pass, band stop

3. Hệ thống kích hoạt (Trigger System)

• Loại kích hoạt (Trigger type): edge, pulse, alternate, slope, video

• Chế độ kích hoạt (Trigger mode): auto, normal, single

• Khớp nối kích hoạt (Trigger coupling): DC, AC, HF, LF, noise

4. Lưu trữ và Giao tiếp (Storage & Interface)

• Phương thức lưu trữ (Storage method): setup, wave, bitmap

• Lưu trữ cài đặt (Setting): Bộ nhớ trong 20 nhóm; USB 200 nhóm

• Lưu trữ dạng sóng (Waveform): Bộ nhớ trong 20 nhóm; USB 200 nhóm

• Khung hình ghi lại (Recorded frame): 1000 frames dữ liệu màn hình

• Cổng giao tiếp (Interface): USB Host, USB Device, Pass/Fail

5. Nguồn điện và Thông số Vật lý

• Điện áp đầu vào tối đa: 300Vrms, điện áp vượt mức tạm thời (transient over voltage) là 1000 Vpk

• Đầu ra bộ bù đầu dò (Probe compensator output): Điện áp khoảng 3Vp-p; Tần số xuất 10Hz, 100Hz, 1kHz, 10kHz

• Nguồn điện yêu cầu: AC 100V-240V, 50-60Hz

• Kích thước (Dài x Rộng x Cao): 306mm × 138mm × 124mm

• Trọng lượng: 2.5kg

6. Đóng gói tiêu chuẩn (Standard Delivery)

• Máy chính (Main unit): 1 cái

• Đầu dò thụ động (Passive probe): 2 cái (đi kèm)

• Cáp USB (USB cable): 1 cái

---

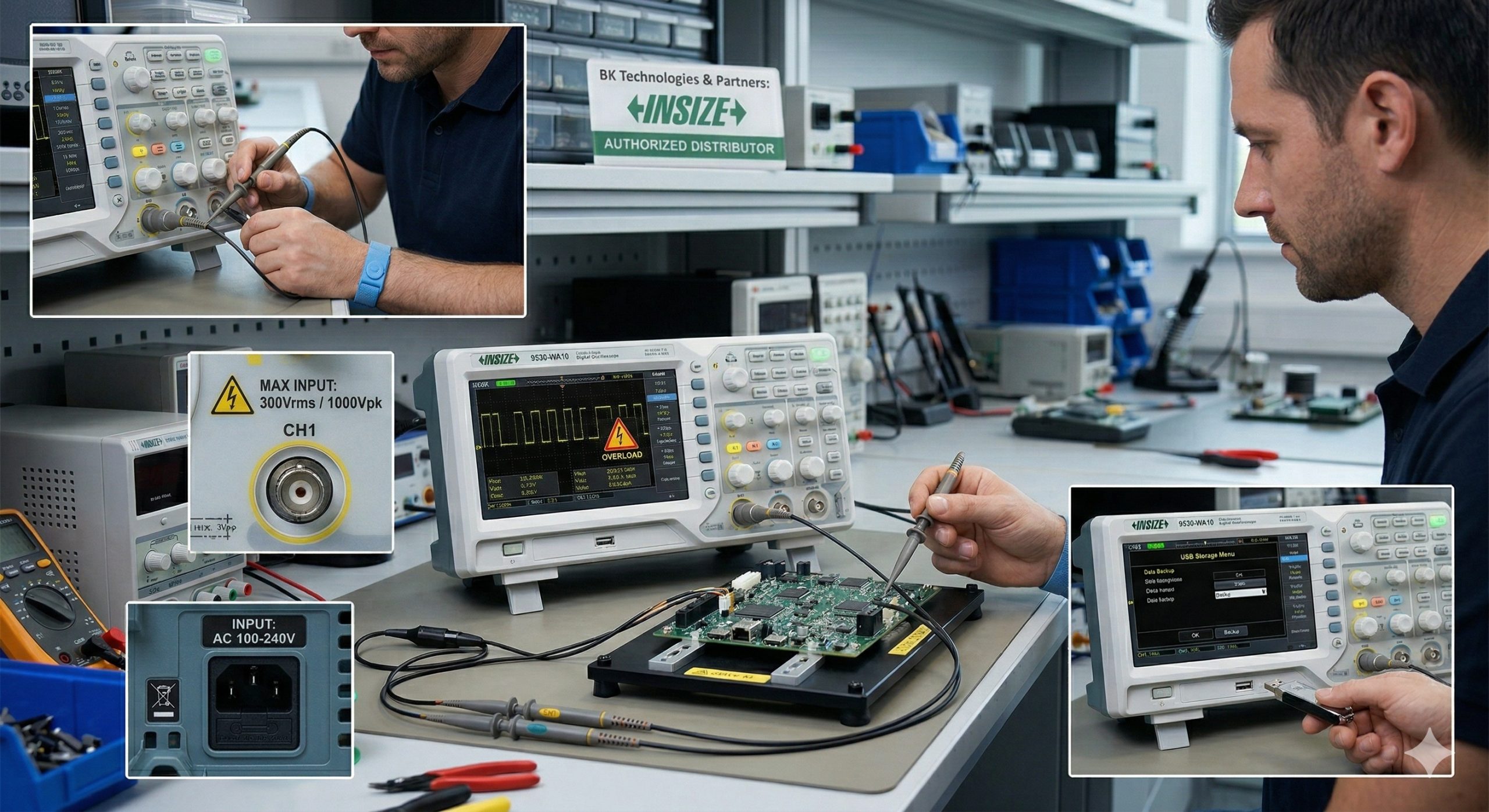

Những lưu ý quan trọng khi vận hành máy hiện sóng INSIZE 9530-WA10

Để khai thác tối đa hiệu suất của máy hiện sóng INSIZE 9530-WA10 và đảm bảo an toàn tuyệt đối trong quá trình đo lường, các kỹ sư và kỹ thuật viên cần tuân thủ nghiêm ngặt các khuyến cáo sau:

Tuân thủ tuyệt đối giới hạn điện áp đầu vào

Điện áp đầu vào tối đa mà thiết bị có thể chịu đựng là 300Vrms và điện áp vượt mức tạm thời (transient over voltage) cho phép là 1000 Vpk. Người dùng tuyệt đối không sử dụng thiết bị để đo các nguồn điện vượt quá ngưỡng này để tránh gây chập cháy và hư hỏng bo mạch chủ bên trong.

Sử dụng đúng dải nguồn điện cấp

Máy được thiết kế để hoạt động ổn định với nguồn điện xoay chiều AC 100V-240V và dải tần số 50-60Hz. Cần đảm bảo hệ thống điện lưới tại nhà máy hoặc phòng thí nghiệm đáp ứng đúng thông số này trước khi cắm cáp nguồn.

Hiệu chuẩn (bù trừ) đầu dò trước khi đo

Để đảm bảo độ chính xác của dạng sóng thu được, kỹ thuật viên cần thực hiện bù đầu dò thụ động đi kèm trước khi tiến hành đo các mạch điện quan trọng. Hãy sử dụng cổng xuất tín hiệu bù đầu dò (Probe compensator output) được tích hợp sẵn trên thân máy, cung cấp điện áp khoảng 3Vp-p với các tùy chọn tần số 10Hz, 100Hz, 1kHz, 10kHz.

Lưu ý về giới hạn băng thông 100MHz

Thiết bị sở hữu băng thông analog là 100MHz. Đối với các tín hiệu có tần số vượt qua giới hạn này, biên độ hiển thị trên màn hình sẽ bị suy hao. Người dùng cần xác định trước dải tần số của mạch điện cần đo để đảm bảo kết quả thu được phản ánh đúng thực tế.

Tối ưu hóa khả năng lưu trữ dữ liệu

Máy hỗ trợ lưu trữ 20 nhóm cài đặt và dạng sóng trong bộ nhớ trong, đồng thời cho phép mở rộng lưu trữ lên đến 200 nhóm thông qua thiết bị USB. Để tránh mất mát dữ liệu khi đo lường hiện trường, đặc biệt là khi ghi lại đến 1000 khung hình màn hình (frames of screen data) , người dùng nên trang bị sẵn USB và cắm qua cổng USB Host để sao lưu định kỳ.

Liên hệ đơn vị phân phối uy tín khi gặp sự cố

Sản phẩm được phân phối và bảo hành chính hãng bởi BK Technologies & Partners. Trong quá trình sử dụng nếu thiết bị báo lỗi, hiển thị dạng sóng bất thường hoặc cần tư vấn thiết lập cổng giao tiếp Pass/Fail cho dây chuyền tự động, quý khách hàng không nên tự ý tháo vỏ máy. Hãy liên hệ ngay với đội ngũ hỗ trợ kỹ thuật của Insize Việt Nam để được xử lý sự cố an toàn và chuyên nghiệp nhất.

---

TỔNG HỢP CÁC CÂU HỎI THƯỜNG GẶP KHI SỬ DỤNG INSIZE 9530-WA10

1. Băng thông và số kênh đo của máy hiện sóng INSIZE 9530-WA10 là bao nhiêu?

Máy hiện sóng INSIZE 9530-WA10 được trang bị băng thông analog 100MHz cùng 2 kênh đo hoạt động độc lập. Cấu hình này giúp thiết bị đáp ứng tốt các nhu cầu phân tích tín hiệu, kiểm tra và gỡ lỗi bo mạch điện tử thông dụng trong cả nghiên cứu R&D lẫn sửa chữa bảo trì.

2. Tốc độ lấy mẫu của model INSIZE 9530-WA10 đạt mức nào?

Tốc độ lấy mẫu theo thời gian thực của thiết bị đạt mức tối đa 1GSa/s ở chế độ không xen kẽ (non-interleaved mode). Tốc độ này kết hợp với thời gian tăng (rise time) ≤3.5ns giúp máy bắt trọn và tái tạo chính xác các tín hiệu thay đổi nhanh mà không bị méo dạng hay sai số.

3. Độ sâu bộ nhớ và tốc độ chụp dạng sóng của máy là bao nhiêu?

Model này sở hữu độ sâu bộ nhớ 64kpts và tốc độ chụp dạng sóng lên đến 5000wfms/s. Đặc điểm này cho phép kỹ sư quan sát chi tiết các tín hiệu phức tạp trong một khoảng thời gian dài và dễ dàng phát hiện các xung nhiễu bất thường xảy ra ngẫu nhiên.

4. Máy hiện sóng INSIZE 9530-WA10 có hỗ trợ tính năng lọc nhiễu tín hiệu không?

Có, thiết bị được tích hợp sẵn hệ thống bộ lọc kỹ thuật số (Digital filter) bao gồm lọc thông thấp (low pass), lọc thông cao (high pass), lọc thông dải (band pass) và lọc loại bỏ dải (band stop). Nhờ đó, người dùng có thể dễ dàng cô lập và loại bỏ các dải tần số nhiễu không mong muốn khi đo lường thực tế.

5. Thiết bị đo lường này hỗ trợ những chế độ kích hoạt (Trigger) nào?

Máy cung cấp hệ thống kích hoạt (Trigger type) đa dạng bao gồm các loại: sườn (edge), xung (pulse), luân phiên (alternate), độ dốc (slope) và video. Các chế độ này giúp đồng bộ hóa tín hiệu nhanh chóng, giữ cho dạng sóng hiển thị ổn định trên màn hình lưới để dễ dàng phân tích.

6. Tôi có thể sử dụng máy INSIZE 9530-WA10 để phân tích phổ tần số (FFT) được không?

Hoàn toàn được, máy hiện sóng INSIZE 9530-WA10 hỗ trợ các phép toán (Mathematical operation) nâng cao như cộng (+), trừ (-), nhân (*), chia (/), và đặc biệt là chức năng biến đổi Fourier nhanh (FFT) cùng bộ lọc (filter). Tính năng FFT rất lý tưởng để phân tích tín hiệu điện tử trong miền tần số.

7. Mức điện áp đầu vào tối đa an toàn cho thiết bị này là bao nhiêu?

Để đảm bảo an toàn tuyệt đối, điện áp đầu vào tối đa cho phép của máy là 300Vrms, với mức điện áp vượt mức tạm thời (transient over voltage) chịu đựng được là 1000 Vpk. Kỹ thuật viên không nên cấp nguồn tín hiệu vượt quá ngưỡng này để bảo vệ an toàn cho bo mạch của thiết bị.

8. Thiết bị có hỗ trợ xuất tín hiệu tự động kiểm tra trên dây chuyền sản xuất (QC) không?

Có, máy được trang bị cổng giao tiếp (Interface) đa dạng bao gồm USB Host, USB Device và cổng Pass/Fail. Tính năng Pass/Fail đặc biệt hữu ích cho các dây chuyền QC tự động hóa, giúp xuất tín hiệu cảnh báo ngay lập tức khi linh kiện điện tử được kiểm tra không đạt tiêu chuẩn cài đặt trước.

9. Khả năng lưu trữ dữ liệu đo lường của thiết bị ra sao?

Máy cung cấp khả năng lưu trữ cấu hình cài đặt (setup), dạng sóng (wave) và hình ảnh (bitmap). Bộ nhớ trong có thể lưu tối đa 20 nhóm cài đặt và dạng sóng, nhưng bạn có thể mở rộng lưu trữ lên tới 200 nhóm thông qua thiết bị gắn ngoài USB, đồng thời có thể ghi lại 1000 khung hình dữ liệu màn hình (1000 frames of screen data).

10. Sản phẩm đi kèm những phụ kiện tiêu chuẩn nào và được phân phối ở đâu?

Theo tiêu chuẩn đóng gói (Standard Delivery), khi mua sản phẩm sẽ bao gồm 1 máy chính (main unit), 2 đầu dò thụ động (passive probe) và 1 cáp kết nối USB. Máy hiện sóng kỹ thuật số INSIZE 9530-WA10 được tư vấn kỹ thuật và phân phối uy tín, đảm bảo chính hãng bởi BK Technologies & Partners.

---
