Cơ cấu định tâm của Insize 2715 hoạt động như thế nào?

Thiết bị được trang bị 4 con lăn (rollers) giúp tự động định vị và giữ thăng bằng trên bề mặt chi tiết đo, đảm bảo phép đo luôn ổn định và chính xác.

Insize 2715 có đo được chi tiết dạng trục dài không?

Rất phù hợp. Nhờ hệ thống con lăn, thiết bị có thể trượt dọc trục liên tục (Continuous measurement in the axis direction) để kiểm tra độ côn hoặc độ phình của trục dài.

Các bộ phận tiếp xúc của Insize 2715 làm bằng vật liệu gì?

Để chịu được sự ma sát liên tục khi đo, các con lăn và đầu đo tiếp xúc của Insize 2715 được làm bằng vật liệu cứng chịu mài mòn cao, giúp giữ độ chính xác ổn định theo thời gian.

Làm thế nào để đo chính xác đường kính thực với thiết bị này?

Kỹ thuật chuẩn là di chuyển thiết bị dọc theo trục và xoay nhẹ quanh chi tiết. Sự dao động của kim đồng hồ sẽ cho biết mức độ biến thiên kích thước tại các vị trí khác nhau.

Insize 2715 Đo độ biến thiên đường kính ngoài

Insize 2715 | Đo biến thiên đường kính

Q: Tôi có cần mua thêm phụ kiện gì để sử dụng Insize 2715 không?

Bộ sản phẩm tiêu chuẩn bao gồm khung đo và các con lăn. Tuy nhiên, Insize 2715 là dụng cụ so sánh, nên bạn BẮT BUỘC cần có một thiết bị hiển thị (Đồng hồ so kim hoặc điện tử) và một thiết bị để cài đặt điểm 0 (Vòng chuẩn hoặc Panme đo ngoài).

Q: Insize 2715 được bảo hành bao lâu tại Việt Nam?

Sản phẩm Insize 2715 được phân phối chính hãng tại Insize Vietnam với chính sách bảo hành 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất. Chúng tôi cũng cung cấp linh kiện thay thế trọn đời sản phẩm.

Liên hệ để báo giá

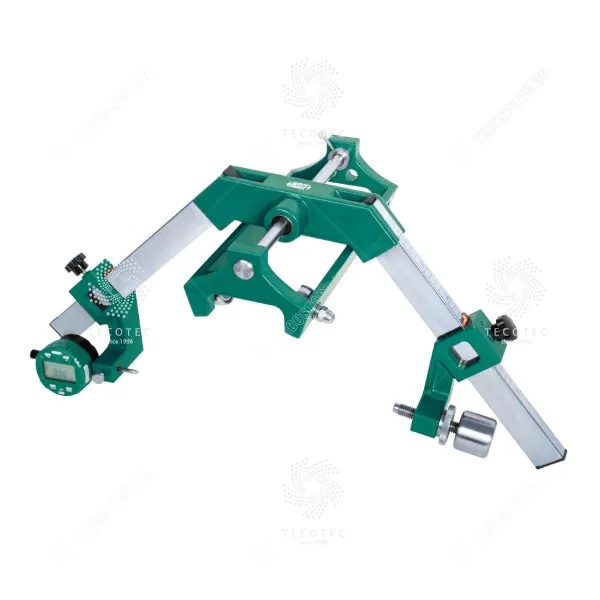

Insize 2715 là Thiết bị Đo Độ Biến Thiên Đường Kính Ngoài (Outside Diameter Variation) chuyên dụng, được thiết kế để kiểm tra độ chính xác hình học của các chi tiết trụ lớn (dải đo 100 mm – 2000 mm).

Với hệ thống bốn con lăn cố định và khả năng đo liên tục dọc trục, thiết bị giúp kỹ thuật viên QC nhanh chóng phát hiện và định lượng các sai số như độ oval, độ lồi/lõm, và độ côn với độ lặp lại cao (3 µm). Insize 2715 cần được trang bị Đồng hồ so hoặc Đồng hồ số tùy chọn.

Compare

Danh mục: Dụng cụ đo lỗ và chu vi (Bore Diameter, Circumference Measurement)

Mô tả

Insize 2715 là công cụ kiểm tra hình học chuyên dụng, được thiết kế để đo lường các sai lệch bề mặt và hình dạng của chi tiết trụ (shafts/rollers). Đây là thiết bị không thể thiếu cho các kỹ thuật viên và nhân viên QC cần kiểm soát chặt chẽ chất lượng của các bộ phận quay trong các ngành cơ khí chính xác, sản xuất con lăn, hoặc động cơ.

🎯 Chức năng và Ứng dụng Kiểm soát Chất lượng (QC) khi sử dụng Insize 2715 Đo độ biến thiên đường kính ngoài

Thiết bị Insize 2715 cung cấp khả năng đo lường chuyên sâu mà các dụng cụ đo kích thước tuyệt đối thông thường không thể thực hiện được. Chức năng chính bao gồm:

Đo Độ Biến Thiên Đường Kính: Xác định sự thay đổi kích thước đường kính ngoài tại các điểm khác nhau trên trục.
Kiểm tra Độ Lồi/Độ Lõm (Convexity, Concavity): Đánh giá chính xác hình dạng bề mặt, đảm bảo trục không bị phình hoặc lõm sai quy cách.
Đo Độ Côn (Taper): Kiểm tra độ nghiêng hoặc độ côn của trục.
Đo Liên Tục: Cho phép thực hiện Continuous measurement in the axis direction (đo liên tục theo hướng trục), giúp phát hiện nhanh chóng các điểm khuyết tật hoặc sai lệch hình học trên toàn bộ chiều dài chi tiết.

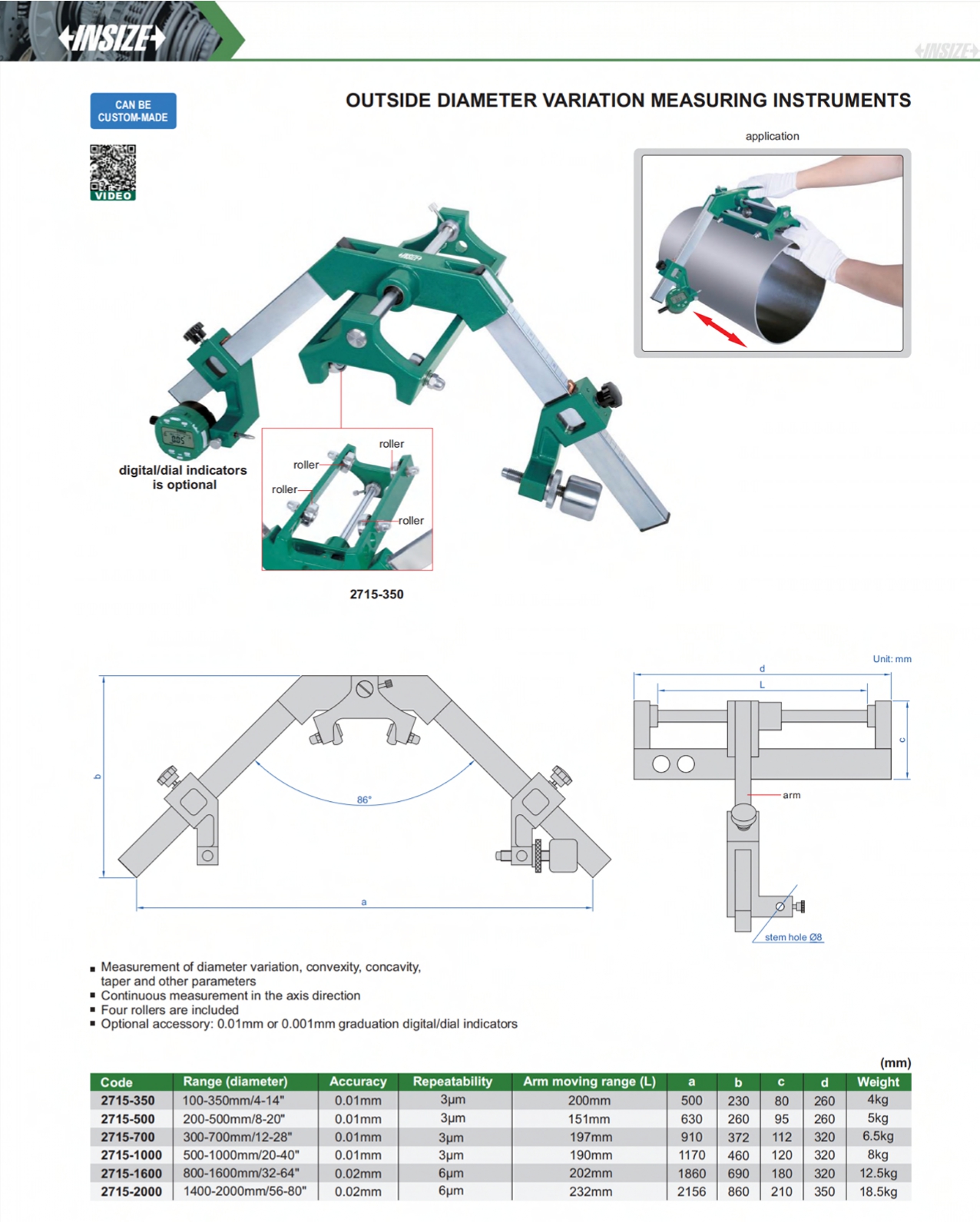

🛠️ Đặc điểm Kỹ thuật

Thông số Kỹ thuật	Chi tiết	Ghi chú cho QC/Kỹ thuật viên
Dải Đo Đường Kính	Rộng, từ 100 mm đến 2000 mm	Phù hợp với nhiều kích cỡ trục và con lăn công nghiệp.
Độ Chính xác	0.01 mm (Đối với dải nhỏ) đến 0.02 mm (Đối với dải lớn)	Đảm bảo kết quả đo đáp ứng tiêu chuẩn khắt khe.
Độ Lặp Lại	3 µm (Đối với dải nhỏ) đến 6 µm (Đối với dải lớn)	Mức độ lặp lại cao, tăng độ tin cậy của quá trình kiểm tra.
Hệ thống Con lăn	Bốn con lăn được bao gồm (Four rollers are included)	Đảm bảo chi tiết được định vị vững chắc, giảm thiểu sai số do rung động hoặc lắp đặt không đúng.
Chỉ thị Đo	Tùy chọn (digital/dial indicators is optional)	Cho phép lựa chọn Đồng hồ so cơ hoặc Đồng hồ so Điện tử (độ chia 0.01 mm hoặc 0.001 mm) tùy theo yêu cầu về độ nhạy và khả năng ghi nhận dữ liệu.

🚀 Tình huống Thực tế Sản xuất và Giá trị Thiết bị Đem Lại

Insize 2715 được sinh ra để giải quyết các vấn đề sau mà kỹ thuật viên QC thường gặp phải:

Tình huống Thực tế (Thách thức)	Giá trị Insize 2715 Đem Lại (Giải pháp)
Trục bị kẹt khi lắp ráp: Sau khi tiện, trục (shaft) có kích thước tổng thể đúng nhưng bị kẹt trong ổ bi do có độ oval (biến thiên đường kính) hoặc độ côn nhỏ không thể thấy bằng Panme thông thường.	Đo độ biến thiên/độ oval: Độ lặp lại cao ( $3\mu\text{m}$ ) giúp nhanh chóng xác định và định lượng chính xác sai số hình học này, đảm bảo độ lắp ghép hoàn hảo.
Con lăn tạo ra tiếng ồn lớn: Con lăn dùng trong băng tải hoặc máy in bị rung lắc và tạo tiếng ồn khi quay tốc độ cao.	Đo độ lồi/lõm liên tục: Khả năng đo liên tục (Continuous measurement) dọc trục phát hiện được các điểm lồi/lõm cục bộ trên bề mặt, từ đó loại bỏ nguyên nhân gây mất cân bằng động và giảm tiếng ồn.
Sai sót trong sản xuất hàng loạt: Khi sản xuất hàng loạt trục dài, khó có thể kiểm tra từng điểm trên mỗi trục một cách thủ công.	Tăng tốc độ kiểm tra QC: Bốn con lăn cố định chi tiết, cho phép QC trượt cánh tay đo (Arm moving range lớn) dọc theo trục nhanh chóng, cắt giảm thời gian kiểm tra chất lượng lên đến 50%.

🛡️ Hướng dẫn Bảo trì Cơ bản để Duy trì Độ Chính xác

Để Insize 2715 luôn hoạt động ổn định và duy trì độ chính xác cao trong môi trường sản xuất, nhân viên kỹ thuật cần tuân thủ các bước bảo trì sau:

Vệ sinh định kỳ: Sau mỗi ca làm việc, vệ sinh sạch sẽ các con lăn (rollers) và khu vực cánh tay đo (arm) khỏi bụi bẩn, dầu cắt gọt hoặc phoi kim loại. Đảm bảo khu vực stem hole $\text{O}8\text{ TH}$ luôn sạch để Đồng hồ so có thể lắp đặt và hoạt động trơn tru.

Kiểm tra và Bôi trơn Con lăn: Thường xuyên kiểm tra tình trạng của bốn con lăn. Đảm bảo chúng quay tự do và không bị mòn không đều. Bôi trơn nhẹ nhàng nếu cần thiết.

Bảo quản: Cất giữ thiết bị tại nơi khô ráo, tránh rung động mạnh và nhiệt độ dao động lớn.

Hiệu chuẩn: Do thiết bị đo lường độ sai lệch ở cấp độ micron, việc hiệu chuẩn định kỳ (có thể thuê dịch vụ hoặc sử dụng chuẩn đo) là bắt buộc để xác nhận độ chính xác của chỉ số.

Quản lý Phụ kiện: Đồng hồ so (indicator) là phụ kiện rời, cần được lắp đặt và tháo ra cẩn thận. Nếu lựa chọn Đồng hồ số, cần chú ý bảo quản pin và kiểm tra kết nối VIDEO thường xuyên.

Insize 2715 là công cụ đo lường chuyên nghiệp, mang lại khả năng kiểm soát chất lượng vượt trội, từ đó củng cố uy tín và hiệu quả sản xuất của doanh nghiệp.

10 câu hỏi thông dụng về thước đo lỗ Insize 2715

1. Chức năng chính của thước đo lỗ Insize 2715 là gì?

Insize 2715 là dụng cụ đo so sánh chuyên dụng để kiểm tra đường kính trong của lỗ (Bore Diameter). Chức năng quan trọng nhất của nó là phát hiện sự "biến thiên đường kính", tức là kiểm tra độ tròn (Ovality) và độ trụ (Cylindricity/Taper) của chi tiết gia công.

2. Tại sao gọi Insize 2715 là thiết bị đo "biến thiên"?

Vì thiết bị này không chỉ cho ra một con số kích thước tuyệt đối, mà nó cực kỳ nhạy bén trong việc phát hiện sự thay đổi kích thước khi bạn di chuyển đầu đo trong lòng lỗ. Nó giúp thợ máy biết ngay lập tức lỗ có bị méo, bị côn hay bị phình ở giữa hay không.

3. Insize 2715 sử dụng phương pháp đo 2 điểm hay 3 điểm?

Insize 2715 sử dụng phương pháp đo tiếp xúc 2 điểm (2-point contact). Phương pháp này ưu việt hơn phương pháp 3 điểm ở chỗ nó có thể phát hiện được lỗi ô-van (độ méo) của lỗ, điều mà thước đo 3 điểm thường bỏ qua (do tự định tâm vào 3 điểm trung bình).

4. Tôi có cần mua thêm phụ kiện gì để sử dụng Insize 2715 không?

Bộ sản phẩm tiêu chuẩn thường bao gồm thân thước, các đầu đo thay thế (Anvils) và các vòng đệm. Tuy nhiên, Insize 2715 là dụng cụ so sánh, nên bạn BẮT BUỘC cần có một thiết bị hiển thị (Đồng hồ so kim hoặc điện tử) và một thiết bị để cài đặt điểm 0 (Vòng chuẩn hoặc Panme đo ngoài).

5. Cơ cấu tự định tâm (Self-centering) của Insize 2715 hoạt động như thế nào?

Đầu đo của Insize 2715 có một cầu định tâm (Centering bridge) dạng lò xo. Khi đưa vào lỗ, cầu này tự động ép hai đầu đo nằm đúng vào đường kính lớn nhất của mặt cắt ngang, đảm bảo phép đo luôn vuông góc với trục tâm lỗ mà không cần thợ đo phải căn chỉnh thủ công quá nhiều.

6. Độ chính xác lặp lại (Repeatability) của dòng Insize 2715 là bao nhiêu?

Dòng Insize 2715 có độ chính xác cơ khí rất cao. Độ lặp lại của bản thân cơ cấu thước thường nằm trong khoảng 0.003mm (3µm). Tuy nhiên, độ chính xác tổng thể sẽ phụ thuộc vào loại đồng hồ so (Indicator) mà bạn gắn vào nó (độ chia 0.01mm hay 0.001mm).

7. Insize 2715 có đo được lỗ mù (Blind hole) không?

Tùy thuộc vào model cụ thể. Các dòng đo lỗ tiêu chuẩn thường có một khoảng cách nhỏ từ đáy đầu đo đến điểm tiếp xúc (khoảng vài mm). Nếu cần đo sát đáy lỗ mù, bạn cần kiểm tra kỹ thông số "độ sâu đo hiệu dụng" trong catalogue hoặc chọn dòng chuyên dụng cho lỗ mù.

8. Các đầu đo (Anvils) của Insize 2715 làm bằng vật liệu gì?

Để chịu được sự ma sát liên tục khi quét trong lòng lỗ, các đầu đo tiếp xúc (Contact points) của Insize 2715 thường được làm bằng Hợp kim Carbide hoặc Thép tôi cứng, giúp chống mài mòn và giữ độ chính xác ổn định theo thời gian.

9. Làm thế nào để đo chính xác đường kính thực của lỗ với thiết bị này?

Kỹ thuật chuẩn là "quét" (Rocking) thân thước qua lại quanh trục đo. Khi kim đồng hồ đảo chiều (tại điểm thấp nhất), đó chính là kích thước thực của đường kính lỗ (vuông góc nhất với trục lỗ).

10. Insize 2715 được bảo hành bao lâu tại Việt Nam?

Sản phẩm Insize 2715 được phân phối chính hãng tại Insize Vietnam với chính sách bảo hành 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất. Chúng tôi cũng cung cấp linh kiện thay thế (đầu đo, lò xo, thanh truyền) trọn đời sản phẩm.
