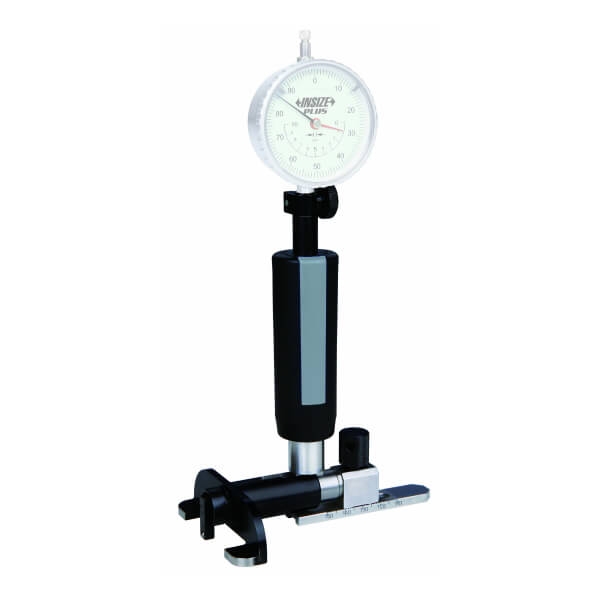

ĐỒNG HỒ ĐO LỖ MÙ INSIZE PLUS SERIES 2424 XUẤT XỨ CHÂU ÂU

Trong quá trình gia công đo kiểm lỗ mù và các chi tiết có độ sâu giới hạn, việc sử dụng các loại thước đo thông thường thường không thể chạm tới đáy, dẫn đến sai số lớn. Nhằm giải quyết triệt để bài toán này, đồng hồ đo lỗ mù Insize 2424 (hay Insize Plus 2424 bore gage) ra đời như một giải pháp đo lường cao cấp chuyên dụng. Là dòng đồng hồ đo lỗ nông chính xác cao, thiết bị mang lại sự an tâm tuyệt đối nhờ độ chính xác 4 micromet và độ lặp lại 1 micromet. Cho dù xưởng của bạn cần một chiếc đồng hồ đo lỗ 20-50mm hay các model lớn hơn cỡ 300-600mm, dòng đồng hồ đo lỗ Insize Châu Âu này đều là dụng cụ đo lỗ không đáy đắc lực, giúp các kỹ sư kiểm soát chất lượng sản phẩm một cách hoàn hảo nhất.

Ứng Dụng Thực Tiễn Của Đồng Hồ Đo Lỗ Mù Insize Plus 2424 Trong Các Ngành Công Nghiệp

Sở hữu thiết kế đặc biệt với điểm đo sát đáy (chiều cao H từ 1.5mm đến 2.2mm), dòng sản phẩm này giải quyết triệt để các góc chết trong đo lường mà dụng cụ thông thường không thể chạm tới.

1. Ngành Gia Công Cơ Khí Chính Xác (CNC Machining & Khuôn Mẫu)

Trong quá trình phay, tiện CNC hay chế tạo khuôn mẫu, việc kiểm soát dung sai tại các vị trí hẹp là vô cùng khắt khe.

• Thách thức đo lường: Công đoạn gia công đo kiểm lỗ mù thường gặp khó khăn do không gian giới hạn, các đầu đo tiêu chuẩn không thể chạm tới mặt đáy.

• Giải pháp thiết bị: Kỹ sư cần sử dụng đồng hồ đo lỗ nông chính xác cao được thiết kế riêng biệt.

• Hiệu quả mang lại: Với thước đo lỗ mù độ chính xác 4 micromet cùng khả năng duy trì độ ổn định của đồng hồ đo lỗ độ lặp lại 1 micromet, thiết bị giúp phát hiện tức thời các lỗi như độ côn hay độ ovan. Dòng đồng hồ đo lỗ Insize Châu Âu này đảm bảo chi tiết gia công đạt chuẩn tuyệt đối trước khi chuyển sang công đoạn tiếp theo.

2. Ngành Sản Xuất và Lắp Ráp Ô Tô, Hàng Không (Automotive & Aerospace)

Lĩnh vực này đòi hỏi sự chính xác đồng bộ cho hàng loạt chi tiết phức tạp.

• Vị trí ứng dụng: Hệ thống phanh thủy lực, ổ bi, trục cam hay xylanh động cơ đều cần sử dụng đồng hồ đo đường kính lỗ mù để kiểm tra độ mài mòn.

• Phạm vi đáp ứng: Dòng Insize Plus 2424 bore gage cung cấp dải đo hoàn chỉnh. Từ mã Bore gage for blind hole 20-50mm cho các hốc nhỏ, đến đồng hồ đo lỗ 50-110mm, đồng hồ đo lỗ 110-300mm, và cỡ đại như đồng hồ đo lỗ 300-600mm.

• Giá trị cốt lõi: Nắm vững cách đo đường kính lỗ mù chính xác kết hợp cùng công cụ chuẩn xác giúp ngăn ngừa rủi ro rò rỉ áp suất trong các hệ thống động lực.

3. Chế Tạo Thiết Bị Thủy Lực, Khí Nén & Chế Tạo Bơm

Đặc thù của ngành này là yêu cầu độ nhẵn và kích thước đồng đều của thành xylanh từ miệng đến tận đáy.

• Hạn chế công cụ cũ: Các dụng cụ đo lỗ không đáy thông thường thường bỏ sót phần đuôi lỗ.

• Công cụ thay thế: Việc trang bị thước đo đường kính lỗ cạn như Đồng hồ đo lỗ mù Insize 2424 giúp đầu đo tiếp xúc tối đa bề mặt sát đáy.

• Tùy chọn đa dạng: Tùy theo thiết kế van, xưởng có thể chọn Panme đo lỗ cạn Insize 2424-50 / 2424-110 / 2424-300 / 2424-450 / 2424-600. Đối với các hệ thống hốc sâu, việc gắn thêm tay cầm dài bore gage 7352 sẽ giúp thao tác đo vững chắc hơn.

4. Phòng Quản Lý Chất Lượng (QA/QC) & Hiệu Chuẩn

Tại các phòng lab, thiết bị đo kiểm đóng vai trò là chốt chặn chất lượng cuối cùng.

• Thiết lập trạm kiểm tra: Bằng cách kết hợp thân thiết bị với đồng hồ so 0.01mm Insize hoặc đồng hồ so 0.001mm Insize, hiệu suất đo kiểm sẽ được nâng cao.

• Quy trình chuẩn hóa: Sử dụng vòng chuẩn setting ring 6312 Insize để thiết lập điểm zero giúp loại bỏ sai số chủ quan từ người thao tác.

• Hỗ trợ doanh nghiệp: Các bộ phận mua hàng có thể liên hệ ngay để nhận báo giá đồng hồ đo lỗ Insize 2424 kèm trọn bộ phụ kiện chính hãng, đảm bảo tính đồng bộ cho toàn hệ thống.

---

Thông Số Kỹ Thuật Chi Tiết - Đồng Hồ Đo Lỗ Mù Insize Plus 2424

Để đáp ứng các tiêu chuẩn khắt khe trong gia công đo kiểm lỗ mù, đồng hồ đo lỗ mù Insize 2424 cung cấp bộ thông số kỹ thuật vượt trội. Là dòng đồng hồ đo lỗ Insize Châu Âu thuộc phân khúc cao cấp (INSIZE PLUS), thiết bị mang lại sự tin cậy tuyệt đối cho các kỹ sư QA/QC.

1. Đặc Điểm Kỹ Thuật Chung

• Xuất xứ: Sản xuất tại Châu Âu (Made in Europe).

• Ứng dụng: Chuyên dùng để đo kích thước đường kính của các lỗ nông và lỗ mù (To measure diameter of shallow and blind holes). Đây là dụng cụ đo lỗ không đáy tối ưu nhất hiện nay.

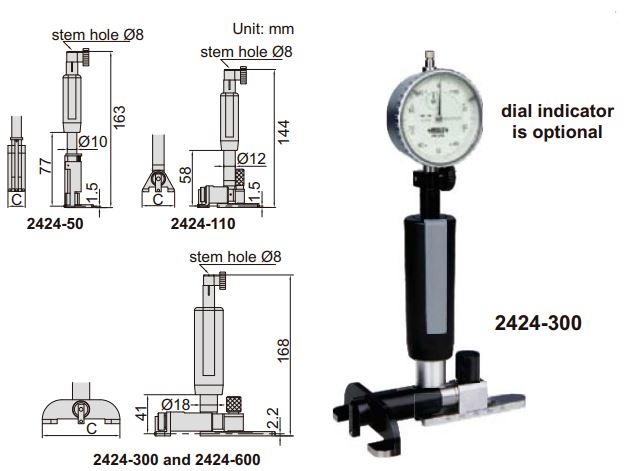

• Kích thước lỗ lắp đồng hồ (Stem hole): Cổ lắp chuẩn Ø8mm, tương thích với hầu hết các loại đồng hồ so hiện hành.

• Tùy biến điểm đo: Điểm đột phá của Insize Plus 2424 bore gage là chiều cao điểm đo (Point Height H > 0.5mm) hoàn toàn có thể tùy chỉnh (Can be customized) theo bản vẽ thực tế của xưởng gia công.

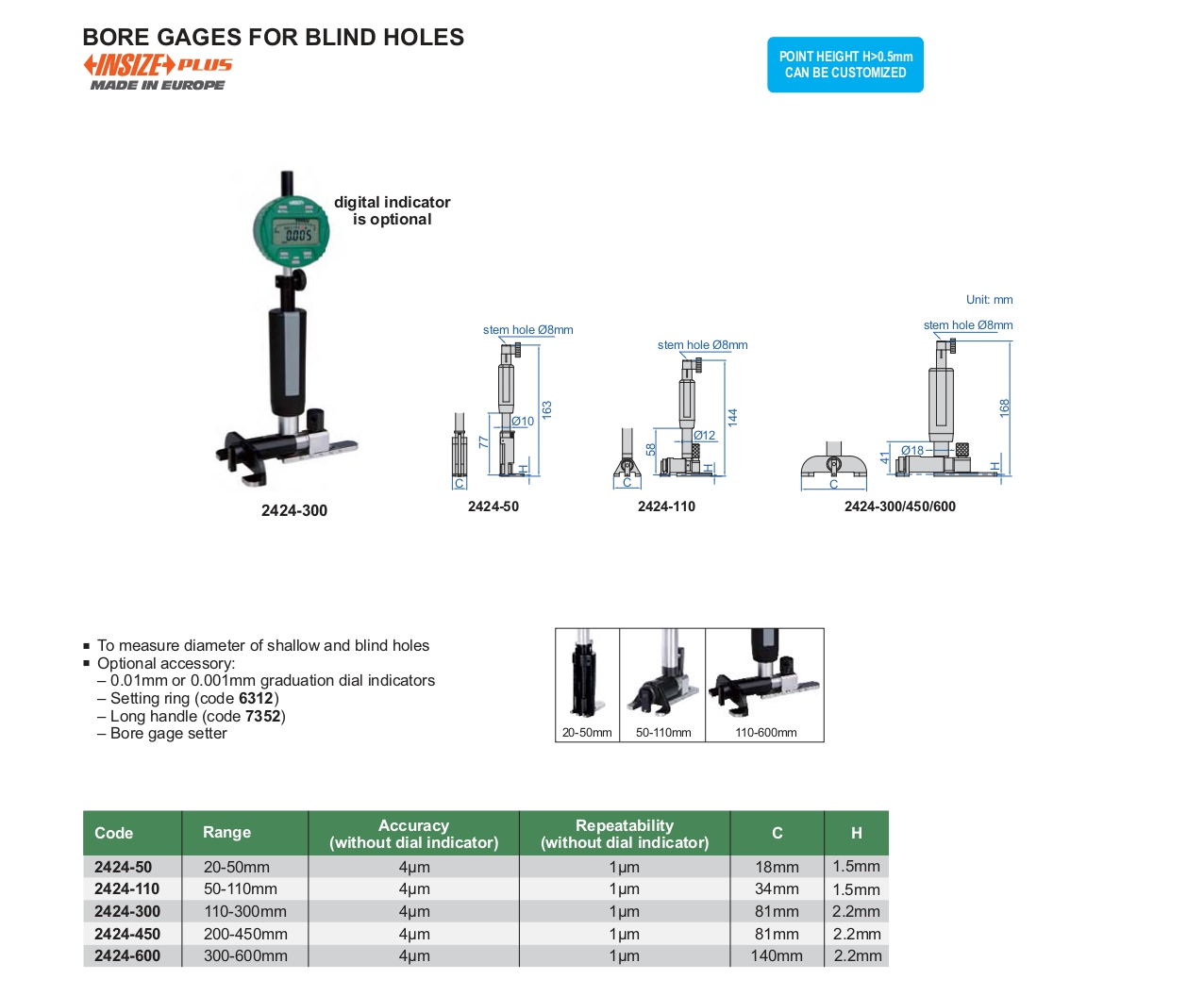

2. Bảng Thông Số Kỹ Thuật Theo Từng Model

Dòng sản phẩm cung cấp dải đo rộng, từ các mã đồng hồ đo lỗ 20-50mm cho đến 300-600mm, với độ chính xác phần thân đồng đều ở mức 4μm.

3. Hệ Sinh Thái Phụ Kiện Tùy Chọn (Optional Accessories)

Để có một bộ đồng hồ đo lỗ nông chính xác cao hoàn chỉnh, hãng khuyến nghị người dùng kết hợp với các phụ kiện chính hãng để tối ưu quá trình hiệu chuẩn và thao tác:

• Đồng hồ so: Tùy chọn nâng cấp với đồng hồ so 0.01mm Insize hoặc đồng hồ so 0.001mm Insize. Người dùng cũng có thể trang bị đồng hồ so điện tử (digital indicator is optional) để dễ dàng đọc số liệu.

• Vòng chuẩn (Setting ring): Sử dụng vòng chuẩn setting ring 6312 Insize để cài đặt điểm gốc Zero một cách chuẩn xác nhất.

• Phụ kiện mở rộng: Tích hợp tay cầm dài bore gage 7352 khi cần đo các chi tiết có hốc sâu, cùng với bộ thiết lập đồng hồ đo lỗ (Bore gage setter).

---

Những Lưu Ý Quan Trọng Khi Sử Dụng Đồng Hồ Đo Lỗ Mù Insize Plus 2424

Để khai thác tối đa hiệu năng của dòng đồng hồ đo lỗ nông chính xác cao và duy trì được thông số khắt khe của thước đo lỗ mù độ chính xác 4 micromet, các kỹ sư vận hành và nhân viên QA/QC cần đặc biệt lưu ý các nguyên tắc dưới đây trong quá trình lắp ráp, hiệu chuẩn và đo lường thực tế.

1. Lắp Ráp Và Hiệu Chuẩn Ban Đầu (Calibration)

• Kết nối đồng hồ so: Thiết bị có kích thước lỗ lắp thân đồng hồ (stem hole) là chuẩn Ø8mm. Khi lắp đặt đồng hồ so 0.01mm Insize hoặc đồng hồ so 0.001mm Insize, chỉ siết ốc giữ vừa đủ lực, tránh siết quá chặt làm kẹt trục đo của đồng hồ.

• Thiết lập điểm Zero: Để duy trì đồng hồ đo lỗ độ lặp lại 1 micromet, tuyệt đối không nên dùng panme đo ngoài để set Zero do sai số gá đặt lớn. Hãng khuyến nghị bắt buộc phải sử dụng vòng chuẩn setting ring 6312 Insize hoặc bộ thiết lập đồng hồ đo lỗ (Bore gage setter) chuyên dụng để chuẩn hóa kích thước gốc.

2. Thao Tác Đo Lường Lỗ Mù Thực Tế

• Bảo vệ đầu đo sát đáy: Điểm ưu việt của dòng Insize Plus 2424 bore gage là chiều cao điểm đo (H) rất thấp, chỉ từ 1.5mm đến 2.2mm (thậm chí tùy chỉnh H > 0.5mm). Khi đưa thước vào gia công đo kiểm lỗ mù, phải thao tác nhẹ nhàng, không dập mạnh đầu đo xuống đáy lỗ để tránh làm mẻ hợp kim hoặc sai lệch cơ cấu truyền động.

• Hỗ trợ đo hốc sâu: Đối với các chi tiết có hốc sâu phức tạp nhưng cần đo biên dạng sát đáy, việc cầm trực tiếp thân thước sẽ gây rung tay. Để áp dụng cách đo đường kính lỗ mù chính xác nhất, kỹ sư cần kết nối thêm tay cầm dài bore gage 7352 để tăng độ vững chãi khi định tâm.

3. Sử Dụng Đúng Dải Đo Theo Từng Model

• Mỗi mã đồng hồ đo lỗ mù Insize 2424 đều có hành trình đo (Range) cố định. Tuyệt đối không cố ép thước vào các lỗ có kích thước nhỏ hơn dải đo tối thiểu.

• Ví dụ: Chỉ sử dụng Bore gage for blind hole 20-50mm cho các lỗ trong khoảng 20-50mm. Tương tự, cần luân phiên sử dụng đúng các mã đồng hồ đo lỗ 50-110mm, đồng hồ đo lỗ 110-300mm, hoặc đồng hồ đo lỗ 300-600mm cho các kích thước tương ứng.

• Việc hiểu rõ giới hạn của các mã Panme đo lỗ cạn Insize 2424-50 / 2424-110 / 2424-300 / 2424-450 / 2424-600 sẽ giúp bộ phận kỹ thuật kéo dài tuổi thọ của dụng cụ đo lỗ không đáy này.

4. Bảo Quản Thiết Bị Đo Lường Châu Âu

• Vệ sinh định kỳ: Sau mỗi ca làm việc, thước đo đường kính lỗ cạn cần được lau sạch bụi kim loại và dầu cắt gọt bằng vải mềm. Nên thoa một lớp mỏng dầu chống gỉ lên phần ngàm đo (kích thước C).

• Lưu trữ: Là dòng đồng hồ đo lỗ Insize Châu Âu thuộc phân khúc cao cấp, sản phẩm cần được đặt lại vào hộp chống sốc chính hãng. Tránh để chung với các dụng cụ cơ khí thô như búa, cờ lê để tránh va đập.

Để nhận tư vấn kỹ thuật chuyên sâu về cách sử dụng hoặc yêu cầu báo giá đồng hồ đo lỗ Insize 2424, quý khách hàng có thể liên hệ trực tiếp đội ngũ kỹ sư tại Insize Việt Nam.

---

Câu Hỏi Thường Gặp (FAQ) - Đồng Hồ Đo Lỗ Mù Insize Plus 2424

1. Dòng đồng hồ đo lỗ mù Insize 2424 chuyên dùng để giải quyết bài toán gia công nào?

Trả lời: Đây là thiết bị chuyên dụng để đo kích thước của các lỗ nông và lỗ mù (To measure diameter of shallow and blind holes). Trong quá trình gia công đo kiểm lỗ mù, các loại thước đo thông thường sẽ bị cấn phần đầu đo, không thể chạm tới đáy. Series 2424 ra đời như một dụng cụ đo lỗ không đáy đắc lực, giúp đọc chính xác kích thước đường kính ở vị trí sát mặt đáy nhất.

2. Độ tin cậy và sai số của thước đo lỗ mù độ chính xác 4 micromet này được quy định như thế nào?

Trả lời: Là dòng đồng hồ đo lỗ nông chính xác cao, toàn bộ các model từ nhỏ đến lớn trong series này đều đảm bảo độ chính xác ở mức 4μm. Đồng thời, khả năng duy trì số đo qua nhiều lần thao tác cực kỳ ấn tượng với thông số đồng hồ đo lỗ độ lặp lại 1 micromet (1μm). Quý khách lưu ý, đây là sai số chuẩn của riêng phần thân thước, không bao gồm sai số của đồng hồ so (without dial indicator).

3. Khả năng đáp ứng kích thước của đồng hồ đo lỗ Insize Châu Âu này rộng đến đâu?

Trả lời: Dòng sản phẩm này có dải đo bao phủ cực rộng, từ 20mm lên đến 600mm. Tùy vào bản vẽ cơ khí, nhà máy có thể lựa chọn các mã phù hợp như Bore gage for blind hole 20-50mm (mã 2424-50), đồng hồ đo lỗ 50-110mm (mã 2424-110), đồng hồ đo lỗ 110-300mm (mã 2424-300), hoặc các cụm chi tiết lớn hơn với mã 2424-450 (200-450mm) và đồng hồ đo lỗ 300-600mm (mã 2424-600).

4. Điểm tiếp xúc (mũi đo) của thước đo đường kính lỗ cạn này có thể chạm sát đáy đến mức nào?

Trả lời: Cấu trúc của thước có chiều cao điểm đo (Point Height H) cực kỳ tối ưu, chỉ từ 1.5mm đến 2.2mm tùy model. Hơn thế nữa, INSIZE cho phép đặt hàng tùy chỉnh thu ngắn chiều cao điểm đo H > 0.5mm (Can be customized) để đáp ứng những chi tiết gia công có không gian mặt đáy giới hạn nhất.

5. Chất lượng gia công và xuất xứ của Insize Plus 2424 bore gage?

Trả lời: Sản phẩm trực thuộc dải thiết bị cao cấp INSIZE PLUS và được sản xuất hoàn toàn tại Châu Âu (MADE IN EUROPE). Nguồn gốc xuất xứ này minh chứng cho vật liệu hợp kim siêu bền và công nghệ chế tạo ngàm đo đạt chuẩn quốc tế.

6. Tôi nên sử dụng loại đồng hồ so nào cho các mã Panme đo lỗ cạn Insize 2424-50 / 2424-110 / 2424-300 / 2424-450 / 2424-600?

Trả lời: Thân thước được thiết kế với kích thước lỗ lắp tiêu chuẩn Ø8mm (stem hole Ø8mm). Để có cách đo đường kính lỗ mù chính xác nhất, chúng tôi khuyến nghị quý khách kết hợp với đồng hồ so 0.01mm Insize hoặc loại có vạch chia siêu nhỏ là đồng hồ so 0.001mm Insize. Ngoài ra, việc sử dụng đồng hồ điện tử cũng hoàn toàn khả thi (digital indicator is optional).

7. Có thể dùng panme đo ngoài để Set Zero cho đồng hồ đo đường kính lỗ mù này không?

Trả lời: Tuyệt đối không nên để đảm bảo độ chính xác. Để thiết lập điểm chuẩn (Zero) đúng kỹ thuật, hãng Insize cung cấp các phụ kiện chuyên dụng đi kèm. Quý khách cần đặt mua vòng chuẩn setting ring 6312 Insize hoặc bộ thiết lập chuyên nghiệp (Bore gage setter) để chuẩn hóa hệ thống trước khi đo lường chi tiết.

8. Nếu lỗ mù nằm sâu bên trong chi tiết máy lớn thì thao tác đo có gặp khó khăn không?

Trả lời: Không hề khó khăn. Mặc dù đầu đo được thiết kế ngắn gọn (kích thước C từ 18mm đến 140mm) để đo khu vực hẹp, hãng vẫn thiết kế phụ kiện tay cầm dài bore gage 7352 (Long handle). Khi lắp nối tiếp phụ kiện này, kỹ sư có thể dễ dàng luồn sâu đầu đo vào bên trong phôi thép một cách chắc chắn.

9. Tôi cần cung cấp thông tin gì để nhận báo giá đồng hồ đo lỗ Insize 2424 đầy đủ nhất?

Trả lời: Để lên cấu hình thiết bị chính xác nhất cho quý xưởng, vui lòng cung cấp cho chúng tôi: Đường kính lỗ mù tối thiểu và tối đa cần đo (ví dụ chỉ cần đồng hồ đo lỗ 20-50mm hay cần dải rộng), yêu cầu về độ chia của đồng hồ so đi kèm, và quý khách có cần tùy chỉnh điểm đo H > 0.5mm hay không.

10. Việc đầu tư hệ thống thiết bị này phù hợp nhất với những doanh nghiệp nào?

Trả lời: Bất kỳ doanh nghiệp nào đang thực hiện gia công đo kiểm lỗ mù đều cần thiết bị này. Đặc biệt, nó là công cụ sống còn cho các xưởng phay tiện CNC khuôn mẫu, nhà máy chế tạo phụ tùng ô tô (đo xylanh), xưởng cơ khí thủy lực (đo lòng van) và hệ thống phòng lab cần trang bị dụng cụ đo lỗ không đáy đồng bộ từ một thương hiệu tin cậy.

---
