ĐỒNG HỒ ĐO LỖ CÓ VẬT CẢN INSIZE PLUS 2432 (ĐO GỜ CHẶN CNC)

Trong quá trình gia công phay tiện phức tạp, các kỹ sư xưởng thường xuyên gặp khó khăn khi tìm cách đo đường kính lỗ có vật cản ở giữa hoặc đo kiểm biên dạng lỗ có rãnh phe. Các loại thước đo thông thường gần như "bất lực" vì phần ngàm đo không thể lọt qua các khe hẹp để chạm tới vị trí cần kiểm tra. Để giải quyết triệt để bài toán này, đồng hồ đo lỗ có vật cản Insize (thuộc dải sản phẩm cao cấp INSIZE PLUS) chính là giải pháp kiểm tra kích thước lỗ có bậc CNC hoàn hảo và tối ưu nhất.

Được thiết kế thông minh như một dụng cụ đo lỗ bị vướng gờ chặn chuyên nghiệp, dòng đồng hồ đo đường kính lỗ khoét Insize 2432 giúp thiết bị vượt qua vật cản một cách dễ dàng (Bore gauges for barrier inside bores Insize). Dù nhà máy của bạn cần đồng hồ đo lỗ 25-70mm có chứng nhận hiệu chuẩn hay bản cỡ lớn như thước đo lỗ 100-280mm Insize 2432-280, series này đều đáp ứng xuất sắc với sai số cực thấp. Cùng Insize Việt Nam chính hãng khám phá chi tiết cấu tạo, tải catalogue thước đo lỗ có vật cản Insize và nhận báo giá đồng hồ đo lỗ Insize Plus 2432 tốt nhất!

Ứng Dụng Nổi Bật Của Đồng Hồ Đo Lỗ Có Vật Cản Insize 2432 Trong Từng Lĩnh Vực Gia Công

1. Ngành gia công khuôn mẫu và phay tiện CNC chính xác

• Trong lĩnh vực phay tiện CNC phức tạp, đặc biệt là chế tạo khuôn đúc và chi tiết máy độ chính xác cao, các bản vẽ thường xuất hiện các khoang rỗng có bậc, rãnh O-ring hoặc rãnh gài phe lắp ghép. Điều này tạo ra thách thức vô cùng lớn khi thợ máy tìm cách đo đường kính lỗ có vật cản ở giữa, bởi ngàm đo của các loại thước panme đo trong hay thước kẹp thông thường sẽ bị cấn ngay tại miệng lỗ hoặc tại gờ bậc đầu tiên.
• Sử dụng thước đo lỗ có gờ chặn bên trong Insize Series 2432 mang đến một giải pháp kiểm tra kích thước lỗ có bậc CNC triệt để. Nhờ cấu tạo đầu đo thông minh với đe đàn hồi (spring anvil), điểm tiếp xúc (contact point) có thể dễ dàng bị ép nhỏ lại để lướt qua các gờ chặn hẹp. Ngay khi vượt qua chướng ngại vật, lò xo sẽ tự động bung ngàm đo ra để chạm tới đúng thành biên dạng nằm sâu bên trong. Nhờ cơ chế này, thiết bị cho phép kỹ sư QA/QC đo kiểm biên dạng lỗ có rãnh phe một cách trực tiếp và nhanh chóng, loại bỏ hoàn toàn việc phải cắt đôi mẫu thử gây lãng phí phôi liệu.

2. Công nghiệp chế tạo Động cơ, Phụ tùng Ô tô & Thủy lực

Các cụm chi tiết cốt lõi như lốc máy động cơ (engine block), nòng xi-lanh, hay thân van thủy lực phân phối thường có kết cấu phân tầng rất phức tạp với nhiều bệ đỡ bạc lót và buồng rỗng đan xen. Cấu trúc không gian hẹp nhiều nấc này bắt buộc nhà máy phải trang bị một dụng cụ đo lỗ bị vướng gờ chặn chuyên nghiệp nhằm kiểm soát dung sai khe hở lắp ráp.

Việc ứng dụng đồng hồ đo đường kính lỗ khoét Insize 2432 giúp nhân viên kiểm định luồn sâu vào từng khoang ngầm một cách an toàn.

• Ví dụ, đối với các thân van thủy lực cỡ nhỏ hoặc lỗ lắp piston, nhà máy có thể trang bị đồng hồ đo lỗ 25-70mm có chứng nhận hiệu chuẩn (mã 2432-70 hoặc mã 2432-105). Các model nhỏ này có lực đo (measuring force) chỉ từ 1.5N đến 2.5N, đảm bảo điểm tiếp xúc không làm trầy xước bề mặt lòng van được mài nhẵn bóng.

• Đối với các vỏ hộp số, nòng xi-lanh xe tải hoặc chi tiết khối lớn, mã thước đo lỗ 100-280mm Insize 2432-280 hay bản cỡ đại 2432-500 (dải đo 200-500mm) sẽ là lựa chọn hoàn hảo để đánh giá độ côn, độ ô-van.

3. Ngành Dầu khí, Đóng tàu & Chế tạo đường ống (Piping)

• Hệ thống đường ống dẫn lưu chất áp suất cao, các mặt bích nối vát mép, hoặc bệ đỡ trục chân vịt trong ngành hàng hải thường có các gờ hàn bên trong hoặc mấu nối bị thu hẹp diện tích. Tại môi trường công nghiệp nặng này, dòng sản phẩm chuyên biệt Bore gauges for barrier inside bores Insize thể hiện độ bền bỉ và chức năng vượt trội khi đóng vai trò là chiếc thước đo đường kính rãnh trong lỗ sâu đắc lực.
• Với yêu cầu kiểm tra độ khít tuyệt đối để chịu áp suất lớn, các kỹ sư luôn ưu tiên đồng hồ đo đường kính trong độ chính xác 0.01mm (hoặc sai số 0.015mm, 0.02mm tùy kích thước thân thước, chưa bao gồm đồng hồ so) để hạn chế tối đa nguy cơ rò rỉ rạn nứt. Hơn nữa, toàn bộ dòng Panme đo lỗ có bậc Insize Plus này đều được hãng thiết kế phần thân đồng hồ đo lỗ Ø8mm đạt chuẩn quốc tế. Cấu trúc này cho phép kỹ sư linh hoạt lắp đặt mặt đồng hồ cơ khí hoặc mặt đồng hồ điện tử (digital indicator is optional), mang lại khả năng đọc kết quả đo rõ ràng ngay cả trong điều kiện thiếu sáng dưới hầm tàu hay xưởng hàn.

---

Thông Số Kỹ Thuật Đồng Hồ Đo Lỗ Có Vật Cản Insize 2432

Dòng sản phẩm thước đo lỗ có gờ chặn Insize Series 2432 được thiết kế với tiêu chuẩn cơ khí khắt khe, đáp ứng yêu cầu đo kiểm phức tạp trong gia công CNC. Dưới đây là các thông số vận hành chi tiết:

1. Thông Số Chung Toàn Dòng (General Specifications)

• Phân khúc sản phẩm: Thuộc dải sản phẩm cao cấp INSIZE PLUS.

• Chức năng cốt lõi: Đo đường kính của các lỗ có vật cản hoặc gờ chặn bên trong (Measure diameter of bores with barrier inside).

• Cấu tạo ngàm đo chuyên dụng: Hệ thống bao gồm đe đàn hồi (spring anvil), đe cố định (fixed anvil) và điểm tiếp xúc linh hoạt (contact point).

• Kích thước lỗ lắp đồng hồ (Stem hole): Chuẩn Ø8 mm.

• Cảnh báo vận hành: Thiết kế cơ khí của dòng thước này không phù hợp để sử dụng cùng đồng hồ so có độ chia 0.001mm (Not suitable for 0.001mm dial indicators).

• Tùy chọn kết nối (Optional accessory): Tương thích tốt với đồng hồ so cơ khí, đồng hồ so điện tử (digital indicator is optional), và có thể mua kèm vòng chuẩn mã 6312 (setting ring code 6312) để thiết lập điểm Zero.

• Chứng nhận chất lượng: Mọi sản phẩm đều được cung cấp kèm theo chứng nhận kiểm tra của nhà sản xuất (Supplied with manufacturer inspection certificate).

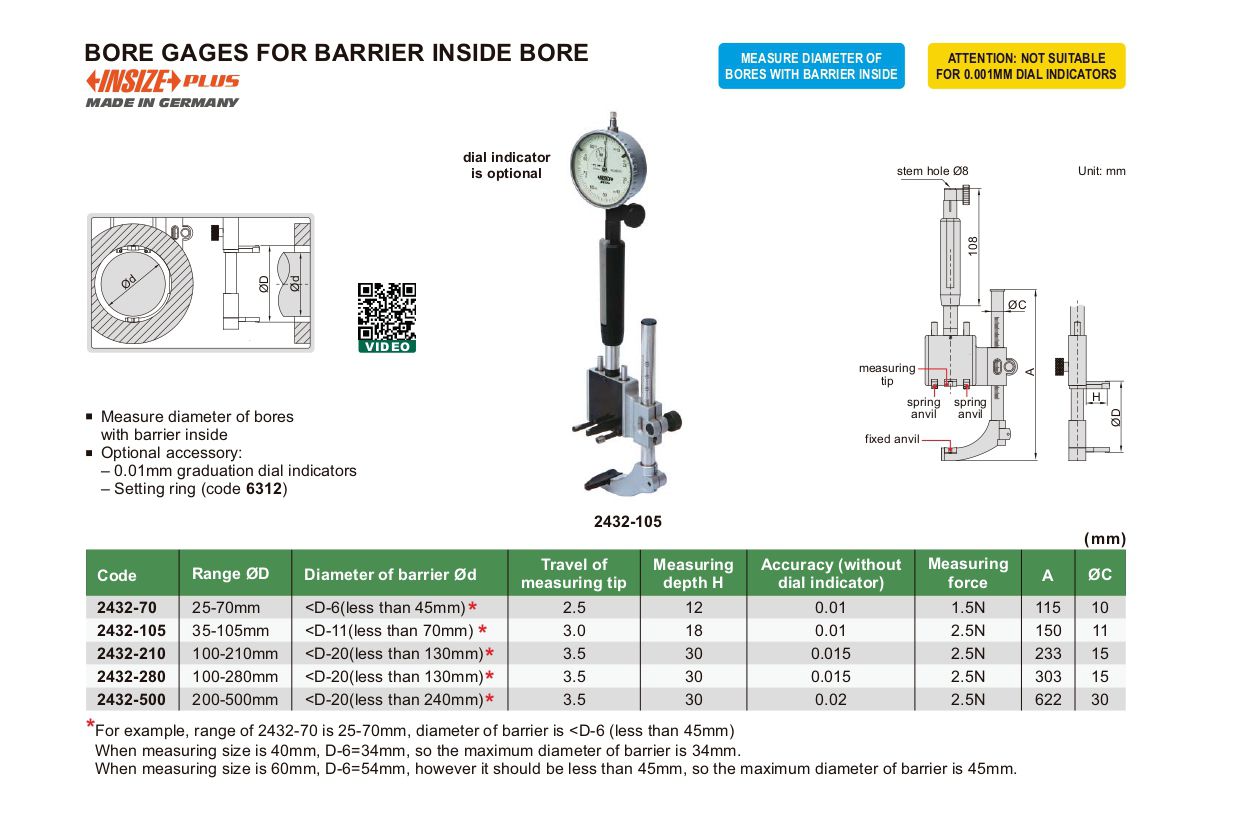

2. Bảng Thông Số Kỹ Thuật Chi Tiết Từng Model

💡 Hướng Dẫn Đọc Thông Số Tính Toán Vật Cản (Ød):

Kích thước vật cản (Ød) là rào cản tối đa mà đầu thước có thể lách qua để thực hiện phép đo. Cần đối chiếu chính xác theo công thức của từng model.

• Độ chính xác: Thông số dung sai ở bảng trên là của riêng phần thân thước cơ khí, chưa bao gồm đồng hồ so (without dial indicator).

• Ví dụ với mã 2432-70: Khi đo lỗ có ØD là 40mm, theo công thức (D-6) thì vật cản Ød phải < 34mm. Khi đo lỗ có ØD là 60mm, theo công thức (D-6) là 54mm, tuy nhiên do giới hạn thiết kế phải nhỏ hơn 45mm, nên vật cản Ød bắt buộc phải < 45mm.

Dưới đây là nội dung chi tiết cho mục Những lưu ý trong quá trình sử dụng, được biên soạn dựa trên các khuyến cáo kỹ thuật nghiêm ngặt nhất từ nhà sản xuất để đảm bảo thiết bị vận hành chính xác và bền bỉ. Anh có thể thêm phần này vào cuối bài viết trên website để thể hiện sự chuyên nghiệp và am hiểu kỹ thuật của đại lý:

---

Những Lưu Ý Quan Trọng Khi Vận Hành Đồng Hồ Đo Lỗ Có Vật Cản Insize 2432

Dòng thước đo lỗ có gờ chặn bên trong Insize Series 2432 là thiết bị cơ khí chính xác thuộc phân khúc INSIZE PLUS. Do sở hữu cấu trúc ngàm đo đặc biệt để vượt qua các rào cản không gian hẹp, các kỹ sư xưởng và nhân viên QA/QC cần đặc biệt tuân thủ các nguyên tắc vận hành sau:

1. Lựa chọn mặt đồng hồ so tương thích tuyệt đối

• Tiêu chuẩn lắp đặt: Thiết bị được thiết kế với lỗ lắp đồng hồ (stem hole) chuẩn Ø8 mm, cho phép kết nối linh hoạt với mặt đồng hồ cơ khí hoặc đồng hồ so điện tử (digital indicator is optional).

• CẢNH BÁO KỸ THUẬT NGHIÊM NGẶT: Hãng sản xuất nhấn mạnh tuyệt đối không sử dụng dòng thước này cùng với các loại đồng hồ so có độ chia 0.001mm (ATTENTION: NOT SUITABLE FOR 0.001MM DIAL INDICATORS). Hệ thống truyền động bằng lò xo bên trong thân thước được thiết kế tối ưu cho mức độ chính xác từ 0.01mm đến 0.02mm. Việc lắp đặt đồng hồ 0.001mm sẽ dẫn đến hiện tượng nhảy số ảo, sai lệch kết quả đo và làm giảm tuổi thọ của thiết bị.

2. Tính toán chính xác kích thước vật cản (Ød) trước khi thao tác

Đây là bước quan trọng nhất để tránh làm kẹt hoặc gãy đe đàn hồi (spring anvil) khi đưa thước qua gờ chặn. Kỹ sư cần phải tính toán giới hạn của kích thước vật cản tối đa (Ød) dựa trên đường kính lỗ cần đo (ØD) theo đúng công thức của từng mã sản phẩm:

• Đối với mã 2432-70 (dải đo 25-70mm): Vật cản Ød bắt buộc phải < D-6 và đồng thời phải nhỏ hơn 45mm.

  Ví dụ thực tế: Nếu lỗ cần đo ØD = 40mm, vật cản bên trong Ød phải < 34mm (vì 40 - 6 = 34). Nếu lỗ cần đo ØD = 60mm, theo công thức (D-6) là 54mm, tuy nhiên do giới hạn của model này, kích thước vật cản Ød bắt buộc phải < 45mm.

• Đối với mã 2432-105 (dải đo 35-105mm): Kích thước vật cản Ød phải < D-11 và nhỏ hơn 70mm.

• Đối với các mã cỡ lớn (2432-210, 2432-280, 2432-500): Kích thước vật cản Ød phải < D-20 và tuân thủ giới hạn tối đa tương ứng của từng model (nhỏ hơn 130mm hoặc 240mm).

3. Kiểm soát chiều sâu đo (Measuring Depth H) và lực thao tác

• Người dùng không được cố đẩy thiết bị vượt quá chiều sâu đo (Measuring depth H) cho phép của từng model. Thông số này dao động từ 12mm (đối với mã 2432-70), 18mm (đối với mã 2432-105), và tối đa là 30mm đối với các mã lớn hơn.

• Hành trình điểm đo (Travel of contact point) của thiết bị rất ngắn, chỉ giới hạn từ 2.5mm đến 3.5mm. Do đó, thao tác đưa đầu thước qua gờ chặn cần thực hiện nhẹ nhàng, lợi dụng độ nén của đe đàn hồi, tuyệt đối không dùng lực ép mạnh (ép quá lực đo tiêu chuẩn 1.5N - 2.5N) để tránh làm biến dạng cơ cấu ngàm đo.

4. Vệ sinh và bảo dưỡng cơ cấu tiếp xúc

Vì đầu đo thường xuyên phải luồn sâu vào các rãnh khuất, phoi tiện CNC hoặc dung dịch làm mát rất dễ bám vào điểm tiếp xúc (contact point) và khe của đe cố định (fixed anvil). Sau mỗi ca làm việc, cần dùng khí nén nhẹ và dung dịch vệ sinh chuyên dụng để làm sạch đầu thước, đảm bảo đe đàn hồi luôn hoạt động trơn tru. Toàn bộ thiết bị nên được cất giữ cẩn thận cùng chứng nhận kiểm tra của nhà sản xuất (manufacturer inspection certificate) trong hộp chuyên dụng.

---

FAQ – CÂU HỎI THƯỜNG GẶP VỀ ĐỒNG HỒ ĐO LỖ CÓ VẬT CẢN INSIZE 2432

Câu 1: Tại sao tôi nên dùng model Insize 2432 thay vì các loại đồng hồ đo lỗ thông thường?

Đối với các chi tiết có gờ chặn CNC, rãnh phe hoặc bậc thu hẹp ở miệng lỗ, các loại thước đo thông thường sẽ bị cấn ngàm và không thể đưa đầu đo vào bên trong. Đồng hồ đo lỗ có vật cản Insize 2432 được thiết kế đặc biệt với đe đàn hồi (spring anvil) có khả năng thu gọn để lách qua khe hẹp và tự động bung ra khi vào tới khoang đo. Đây là dụng cụ đo lỗ bị vướng gờ chặn duy nhất giải quyết được bài toán đo đường kính tại các vị trí khuất.

Câu 2: Dòng sản phẩm này có thể đo được những dải kích thước nào?

Series 2432 cung cấp dải đo cực rộng, bao quát hầu hết các nhu cầu gia công từ chi tiết nhỏ đến siêu trường siêu trọng. Cụ thể:

• Mã 2432-70: Dải đo 25-70mm.

• Mã 2432-105: Dải đo 35-105mm.

• Mã 2432-210 và 2432-280: Dải đo 100-210mm và 100-280mm.

• Mã 2432-500: Dải đo lên đến 200-500mm.

Câu 3: Làm thế nào để biết kích thước vật cản (Ød) của tôi có phù hợp với thiết bị không?

Bạn cần áp dụng công thức tính toán dựa trên đường kính lỗ cần đo (ØD).

• Ví dụ với mã 2432-70, vật cản Ød phải nhỏ hơn D-6 và không được vượt quá 45mm.

• Nếu bạn đo lỗ 40mm, vật cản phải nhỏ hơn 34mm.

• Nếu đo lỗ 60mm, dù D-6 là 54mm nhưng do giới hạn kỹ thuật, vật cản vẫn phải nhỏ hơn 45mm. Việc tính toán đúng giúp bạn thực hiện cách đo đường kính lỗ có vật cản ở giữa an toàn và chính xác.

Câu 4: Tôi có thể lắp đồng hồ so điện tử có độ chia 0.001mm vào thân thước này không?

TUYỆT ĐỐI KHÔNG. Hãng đã đưa ra cảnh báo nghiêm ngặt rằng dòng thước này không phù hợp với đồng hồ so 0.001mm (Not suitable for 0.001mm dial indicators). Do cơ cấu truyền động đặc thù để vượt qua vật cản, việc dùng độ chia quá nhỏ sẽ gây sai số hệ thống. Bạn nên sử dụng các loại đồng hồ có độ chia 0.01mm để đảm bảo độ bền và độ tin cậy của kết quả.

Câu 5: Độ chính xác của dòng Insize Plus 2432 này là bao nhiêu?

Vì thuộc phân khúc INSIZE PLUS cao cấp, thiết bị có độ sai số rất thấp:

• Các mã nhỏ (2432-70, 2432-105) đạt độ chính xác 0.01mm.

• Các mã trung bình (2432-210, 2432-280) đạt 0.015mm.

• Mã lớn nhất (2432-500) đạt 0.02mm. Lưu ý: Độ chính xác này được tính cho phần thân thước cơ khí, chưa bao gồm sai số của đồng hồ so gắn thêm.

Câu 6: Sản phẩm có đi kèm giấy tờ chứng minh chất lượng không?

Có. Tất cả các mã sản phẩm thuộc dòng 2432 đều được cung cấp kèm theo chứng nhận kiểm tra của nhà sản xuất (Manufacturer inspection certificate). Điều này cực kỳ quan trọng đối với các doanh nghiệp cần đồng hồ đo lỗ có chứng nhận hiệu chuẩn để phục vụ công tác kiểm định ISO hoặc bàn giao sản phẩm cho các đối tác khó tính.

Câu 7: Tôi cần mua thêm phụ kiện gì để có thể sử dụng ngay?

Thân thước tiêu chuẩn chưa bao gồm mặt đồng hồ hiển thị. Bạn cần trang bị thêm:

• Một đồng hồ so cơ khí hoặc điện tử (digital/dial indicator) có đường kính cổ lắp chuẩn Ø8mm.

• Vòng chuẩn (Setting ring) mã hiệu 6312 của Insize để thiết lập kích thước chuẩn ban đầu trước khi đo.

Câu 8: Ngành nghề nào thường xuyên sử dụng giải pháp kiểm tra kích thước lỗ có bậc CNC này?

Dòng thước này là "vật bất ly thân" trong 3 lĩnh vực chính:

1. Gia công khuôn mẫu: Kiểm tra lỗ có rãnh phe, rãnh O-ring ngầm.

2. Sửa chữa ô tô & Thủy lực: Đo lòng xi-lanh, lốc máy, thân van có gờ chặn bậc.

3. Công nghiệp đường ống: Đo đường kính trong của các ống bích, ống nối có mối hàn bậc.

Câu 9: Lực đo của thiết bị có làm trầy xước bề mặt chi tiết không?

Không. Insize đã tính toán lực đo (Measuring force) rất nhẹ nhàng, chỉ từ 1.5N đến 2.5N. Lực này vừa đủ để điểm tiếp xúc (contact point) chạm chắc chắn vào thành lỗ nhưng không gây biến dạng hay trầy xước các bề mặt kim loại đã qua gia công tinh.

Câu 10: Tôi có thể mua đồng hồ đo đường kính lỗ khoét Insize 2432 chính hãng ở đâu?

Để đảm bảo nhận được sản phẩm thuộc phân khúc INSIZE PLUS chất lượng cao cùng chế độ bảo hành dài hạn, bạn nên liên hệ trực tiếp với đại lý Insize Việt Nam chính hãng. Chúng tôi cam kết cung cấp đầy đủ catalogue thước đo lỗ có vật cản Insize, hỗ trợ kỹ thuật chuyên sâu và gửi báo giá đồng hồ đo lỗ Insize Plus 2432 cạnh tranh nhất thị trường.

---
