Thước Panme Đo Ngoài Cơ Khí INSIZE Dòng 3202 (Dải Đo 0-200mm, 0.01mm) – Mặt Đo Hợp Kim Chuẩn DIN863-1

Được thiết kế chuyên biệt cho phòng quản lý chất lượng (QA/QC) và các xưởng gia công cơ khí chính xác, thước panme đo ngoài INSIZE dòng 3202 mang đến giải pháp đo lường kích thước ngoài đáng tin cậy với độ chia 0.01mm. Sản phẩm đáp ứng nghiêm ngặt tiêu chuẩn đo lường DIN863-1 và sở hữu mặt đo bọc hợp kim cứng (Carbide) cho khả năng chống mài mòn vượt trội khi sử dụng liên tục. Lựa chọn Insize 3202 từ đại diện ủy quyền và phân phối chính thức tại Việt Nam, doanh nghiệp hoàn toàn an tâm với chứng chỉ kiểm định (Inspection Certificate) trực tiếp từ nhà sản xuất , đầy đủ cữ chuẩn đi kèm (ngoại trừ dải 0-25mm) cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.

Ứng Dụng Chuyên Sâu Của Thước Panme Đo Ngoài INSIZE Dòng 3202

Được chế tạo để đáp ứng các yêu cầu kiểm soát dung sai khắt khe nhất, thước panme cơ khí INSIZE 3202 (độ chia 0.01mm) là thiết bị đo lường không thể thiếu, tham gia trực tiếp vào nhiều công đoạn quan trọng trong sản xuất công nghiệp:

1. Trong gia công cơ khí chính xác (Tiện, Phay, CNC)

Đây là môi trường ứng dụng phổ biến nhất của dòng 3202. Các thợ vận hành máy CNC sử dụng thước panme để kiểm tra ngay tại xưởng các kích thước tới hạn như: đường kính ngoài của trục, chốt rế, bạc lót, hoặc độ dày của phôi kim loại sau các bước gia công thô và tinh. Mặt đo hợp kim cứng (Carbide) phát huy tối đa tác dụng ở khâu này, giúp thước không bị mài mòn dù phải tiếp xúc liên tục với bề mặt kim loại và phôi mạt.

2. Kiểm soát chất lượng (QA/QC) tại phòng thí nghiệm và nhà máy

Trong quy trình KCS (Kiểm tra chất lượng sản phẩm), độ chính xác chuẩn DIN863-1 của INSIZE 3202 giúp các kỹ sư đo lường và đối chiếu kích thước thành phẩm/bán thành phẩm với bản vẽ CAD ban đầu. Thước được dùng để đo các chi tiết có dung sai hẹp, đảm bảo tính đồng nhất của lô hàng trước khi xuất xưởng hoặc chuyển sang dây chuyền lắp ráp tiếp theo.

3. Ngành công nghiệp phụ trợ và chế tạo ô tô, xe máy

Panme đo ngoài được ứng dụng mạnh mẽ trong việc đo đạc các chi tiết động cơ đòi hỏi độ kín khít cao. Kỹ thuật viên sử dụng thiết bị để đo đường kính piston, xupap, trục khuỷu, trục cam... Việc trang bị sẵn cữ chuẩn (từ dải 25mm trở lên) giúp người đo dễ dàng hiệu chuẩn lại thước trước mỗi ca làm việc, đảm bảo kết quả đo luôn đáng tin cậy.

4. Bảo trì, bảo dưỡng công nghiệp (Maintenance)

Trong công tác bảo dưỡng định kỳ máy móc dây chuyền, panme INSIZE 3202 là công cụ đắc lực để đánh giá độ hao mòn của các linh kiện cơ khí cơ bản. Bằng việc đo lường độ mòn của trục quay hay các chi tiết truyền động, bộ phận kỹ thuật có thể đưa ra quyết định chính xác về việc nên tiếp tục sử dụng hay phải thay thế linh kiện mới, giúp ngăn ngừa rủi ro dừng máy đột ngột.

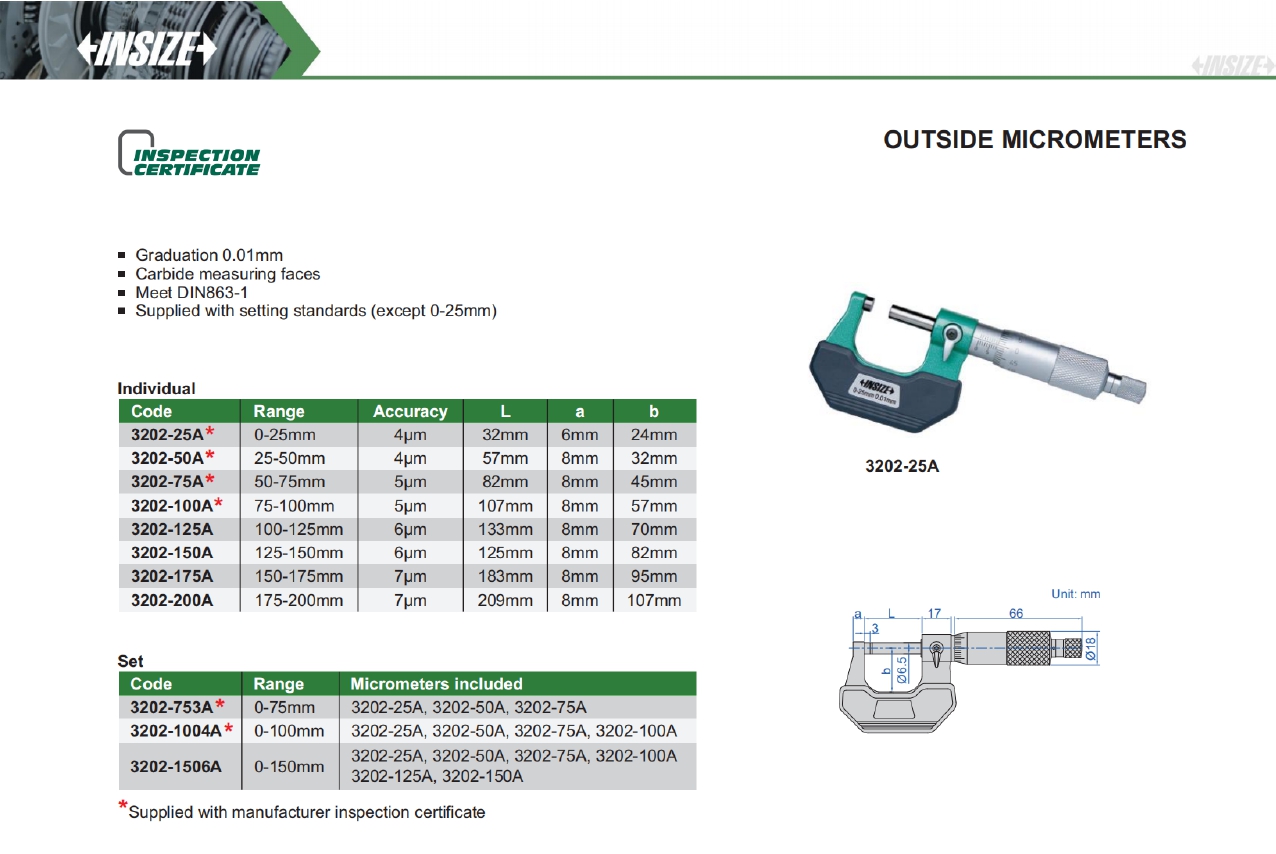

Thông số kỹ thuật chi tiết Panme đo ngoài INSIZE dòng 3202

Dòng thước panme cơ khí INSIZE 3202 cung cấp các dải đo đa dạng với độ chia 0.01mm , đáp ứng tiêu chuẩn quốc tế DIN863-1. Dưới đây là bảng tra cứu mã chi tiết:

1. Bảng mã sản phẩm đơn lẻ (Individual)

2. Bảng mã sản phẩm theo bộ (Set)

3. Đặc tính kỹ thuật nổi bật

• Độ chia: 0.01mm.

• Mặt đo: Được chế tạo từ hợp kim cứng (Carbide) giúp tăng độ bền.

• Tiêu chuẩn: Sản xuất theo chuẩn DIN863-1.

• Cữ chuẩn: Được cung cấp sẵn cữ chuẩn hiệu chỉnh (ngoại trừ dải đo 0-25mm).

• Chứng nhận: Các mã sản phẩm có ký hiệu (*) đi kèm chứng chỉ kiểm định (Inspection Certificate) từ hãng.

Lưu ý quan trọng khi sử dụng và bảo quản Panme INSIZE 3202

Để đảm bảo độ chính xác tuyệt đối (lên đến 4µm - 7µm) và kéo dài tuổi thọ cho thiết bị, quý khách hàng cần tuân thủ các nguyên tắc sau:

Vệ sinh trước khi đo: Luôn sử dụng khăn mềm, sạch để lau sạch bụi bẩn và dầu mỡ bám trên hai mặt đo bằng hợp kim cứng (Carbide) trước khi tiến hành thao tác.

Kiểm tra điểm 0: Trước khi đo, cần đưa thước về vị trí 0. Đối với các dải đo từ 25mm trở lên, hãy sử dụng các cữ chuẩn (Setting standards) đi kèm theo bộ để hiệu chỉnh chính xác.

Thao tác kỹ thuật: Khi tiếp cận bề mặt vật đo, hãy sử dụng núm vặn bánh cóc (ratchet stop) để duy trì lực đo ổn định, tránh vặn quá mạnh làm ảnh hưởng đến kết quả và ren cơ khí bên trong thước.

Bảo quản đúng cách: Sau khi sử dụng, cần lau sạch thước bằng dầu chống gỉ chuyên dụng.

• Không để hai mặt đo chạm sát vào nhau khi cất giữ; nên để lại một khoảng hở nhỏ để tránh hiện tượng giãn nở nhiệt gây ứng suất lên trục ren.

• Luôn cất thước vào hộp bảo vệ nguyên bản để tránh va đập và tác động của môi trường nhà xưởng.

Chứng chỉ kiểm định: Lưu ý giữ gìn chứng chỉ kiểm định (Inspection Certificate) đi kèm (đối với các mã có ký hiệu *) để phục vụ việc tra cứu và đánh giá định kỳ của phòng QA/QC.

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ PANME ĐO NGOÀI INSIZE 3202

1. Thước panme INSIZE 3202 có độ chính xác là bao nhiêu?

Trả lời: Độ chính xác của dòng 3202 phụ thuộc vào dải đo cụ thể. Các mã nhỏ từ 0-50mm có độ chính xác là 4 micromet. Các dải đo lớn hơn sẽ có độ chính xác dao động từ 5 micromet đến 7 micromet. Tất cả các model đều có độ chia (vạch chia) siêu nhỏ là 0.01mm.

2. Tiêu chuẩn DIN863-1 ghi trên thước có ý nghĩa gì?

Trả lời: Đây là tiêu chuẩn quốc tế của Đức dành cho các loại panme đo ngoài. Việc đáp ứng chuẩn DIN863-1 khẳng định thước INSIZE 3202 đạt chất lượng cao về cả thiết kế cơ khí, độ song song của mặt đo và sai số cho phép, đảm bảo độ tin cậy trong môi trường công nghiệp.

3. Tại sao bề mặt đo của dòng 3202 lại được làm bằng hợp kim cứng (Carbide)?

Trả lời: Hợp kim cứng (Carbide) có độ cứng rất cao và khả năng chống mài mòn tuyệt vời. Việc bọc Carbide ở hai đầu mặt đo giúp thước duy trì độ chính xác lâu dài, ngay cả khi bạn phải thực hiện thao tác đo liên tục trên các phôi kim loại có bề mặt thô nhám.

4. Tôi mua mã 3202-25A (0-25mm) thì có kèm theo thanh cữ chuẩn không?

Trả lời: Riêng mã 3202-25A với dải đo từ 0-25mm sẽ không kèm theo cữ chuẩn vì điểm "0" chính là khi hai mặt đo chạm sát vào nhau. Tất cả các mã khác từ dải 25-50mm trở lên đều được hãng cung cấp sẵn thanh cữ chuẩn (setting standards) để hiệu chỉnh thước.

5. Làm sao để biết mã sản phẩm nào của dòng 3202 có kèm chứng chỉ kiểm định?

Trả lời: Trong bảng thông số kỹ thuật, các mã sản phẩm có ký hiệu dấu sao () như 3202-25A, 3202-50A*... sẽ được cung cấp kèm theo chứng chỉ kiểm định (Inspection Certificate) trực tiếp từ nhà sản xuất INSIZE.

6. Tôi nên mua lẻ từng cây hay mua theo bộ (Set) thì tốt hơn?

Trả lời: Nếu công việc của bạn yêu cầu đo nhiều kích thước khác nhau, mua theo bộ (như mã 3202-753A dải 0-75mm) sẽ kinh tế và chuyên nghiệp hơn vì các thước được sắp xếp gọn gàng trong một hộp đựng chuyên dụng. Nếu chỉ sử dụng cố định một dải đo, bạn nên chọn mua lẻ (Individual) để tiết kiệm chi phí.

7. Kích thước phần khung thước (thông số a và b) ảnh hưởng gì đến việc sử dụng?

Trả lời: Thông số 'a' và 'b' đại diện cho độ sâu và độ rộng của khung thước (u-frame). Ví dụ, mã 3202-100A có thông số b=57mm, nghĩa là bạn có thể đưa thước vào sâu 57mm để đo các chi tiết nằm sâu bên trong phôi.

8. Cách xử lý khi thước panme INSIZE 3202 bị lệch điểm "0"?

Trả lời: Bạn cần vệ sinh sạch hai mặt đo, sau đó dùng thanh cữ chuẩn đi kèm (cho dải trên 25mm) hoặc cho hai mặt đo chạm nhau (cho dải 0-25mm). Nếu có sai lệch, hãy sử dụng khóa móc chuyên dụng đi kèm trong hộp để xoay ống lót (sleeve) cho đến khi vạch "0" trùng khớp.

9. Thước panme cơ khí 3202 có ưu điểm gì so với panme điện tử?

Trả lời: Panme cơ khí 3202 có độ bền bỉ cực cao, không lo hết pin và hoạt động ổn định trong môi trường có nhiều dầu mỡ, bụi mạt hoặc độ ẩm cao. Đây là lựa chọn "nồi đồng cối đá" cho các thợ cơ khí ưu tiên sự bền bỉ và ổn định lâu dài.

10. Mua sản phẩm này tại INSIZE Việt Nam có được cam kết gì không?

Trả lời: Là đại diện ủy quyền và phân phối chính thức, chúng tôi cam kết sản phẩm INSIZE 3202 là hàng chính hãng 100%, đầy đủ giấy tờ chứng nhận từ hãng, hỗ trợ bảo hành và tư vấn kỹ thuật chuyên sâu theo tiêu chuẩn của INSIZE toàn cầu.
