Bộ sản phẩm tiêu chuẩn của UFD-P710 bao gồm những gì?

Bộ tiêu chuẩn bao gồm: 01 Máy chính, 01 Đầu dò thẳng UFD-P70, 01 Đầu dò góc UFD-P71, 02 Cáp kết nối đầu dò, Balo đựng máy, USB disk và Adapter nguồn.

Máy có hỗ trợ xuất hình ảnh ra màn hình lớn không?

Có, máy được trang bị cổng Mini HDMI cho phép kết nối và xuất hình ảnh trực tiếp ra màn hình lớn hoặc máy chiếu, rất tiện lợi cho việc đào tạo hoặc báo cáo.

Dải vận tốc vật liệu của máy là bao nhiêu?

UFD-P710 hỗ trợ dải vận tốc rất rộng từ 1000 đến 15000 m/s, có thể điều chỉnh liên tục và lưu trữ sẵn 30 giá trị vận tốc của các vật liệu thông dụng.

Máy có những chế độ chỉnh lưu (Rectification) nào?

Thiết bị hỗ trợ 4 chế độ: Sóng dương (Positive), Sóng âm (Negative), Toàn sóng (Full-wave) và Sóng RF (Radio Frequency) để phân tích tín hiệu chi tiết.

Thông số đầu dò đi kèm máy như thế nào?

Máy đi kèm 2 đầu dò: UFD-P70 (Đầu dò thẳng 2.5MHz, Ø20mm, 90°) và UFD-P71 (Đầu dò góc 2.5MHz, 13x13mm, 45°).

Máy có thể nâng cấp lên công nghệ Phased Array không?

Có, UFD-P710 tương thích với mô-đun Phased Array không dây (Mã: UFD-PA11) và đầu dò Phased Array (Mã: UFD-PA06), giúp nâng cao khả năng kiểm tra.

Thời gian hoạt động của pin là bao lâu?

Máy sử dụng pin sạc Lithium-ion dung lượng lớn, cho phép hoạt động liên tục từ 6 đến 8 giờ.

Máy sử dụng loại cổng kết nối đầu dò nào?

Máy sử dụng cổng kết nối chuẩn Q9 (BNC), đây là chuẩn phổ biến giúp dễ dàng thay thế hoặc sử dụng chung cáp với các thiết bị khác.

Màn hình hiển thị có độ phân giải bao nhiêu?

UFD-P710 sở hữu màn hình màu 5.7 inch TFT với độ phân giải 640x480, hiển thị sắc nét các dạng sóng vuông, sóng nhọn.

Dải đo tối đa của thiết bị là bao nhiêu?

Máy có khả năng đo trong phạm vi từ 0 đến 10.000 mm, đáp ứng tốt nhu cầu kiểm tra các vật liệu dày và lớn.

Insize UFD-P710 là máy dò khuyết tật siêu âm kỹ thuật số dòng cao cấp, sở hữu dải đo ấn tượng lên đến 10.000mm và tần số làm việc rộng từ 0.5-20MHz.

Insize UFD-P710 |Máy dò khuyết tật siêu âm

Liên hệ để báo giá

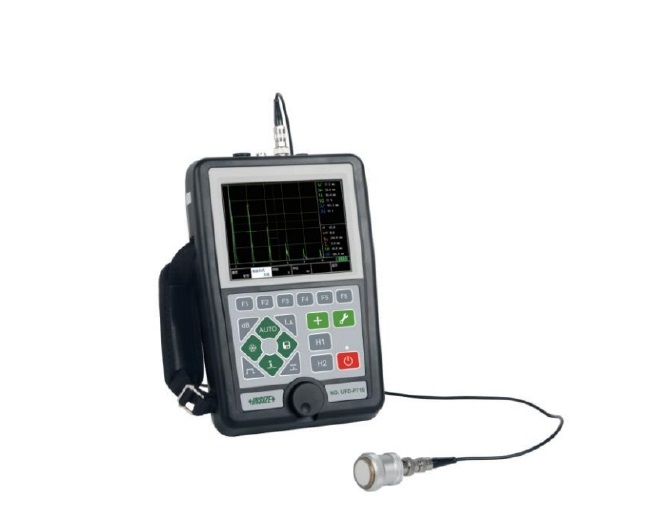

Insize UFD-P710 là máy dò khuyết tật siêu âm kỹ thuật số dòng cao cấp, sở hữu dải đo ấn tượng lên đến 10.000mm và tần số làm việc rộng từ 0.5-20MHz. Thiết bị vượt trội với khả năng tích hợp mô-đun Phased Array không dây, bộ lọc số FIR tối ưu tỷ lệ tín hiệu trên nhiễu và hỗ trợ đầy đủ các tiêu chuẩn quốc tế như AWS D1.1/1.5, DAC, AVG.

Với thiết kế cầm tay nhỏ gọn (1.3kg), màn hình TFT 5.7 inch sắc nét và cổng xuất HDMI, Insize UFD-P710 là giải pháp hàng đầu để phát hiện chính xác các vết nứt, rỗ khí và khuyết tật mối hàn trong công nghiệp đóng tàu, dầu khí và kết cấu thép.

Compare

Danh mục: Dụng Cụ Đo Lường Cơ Khí Chính Xác Insize

Mô tả

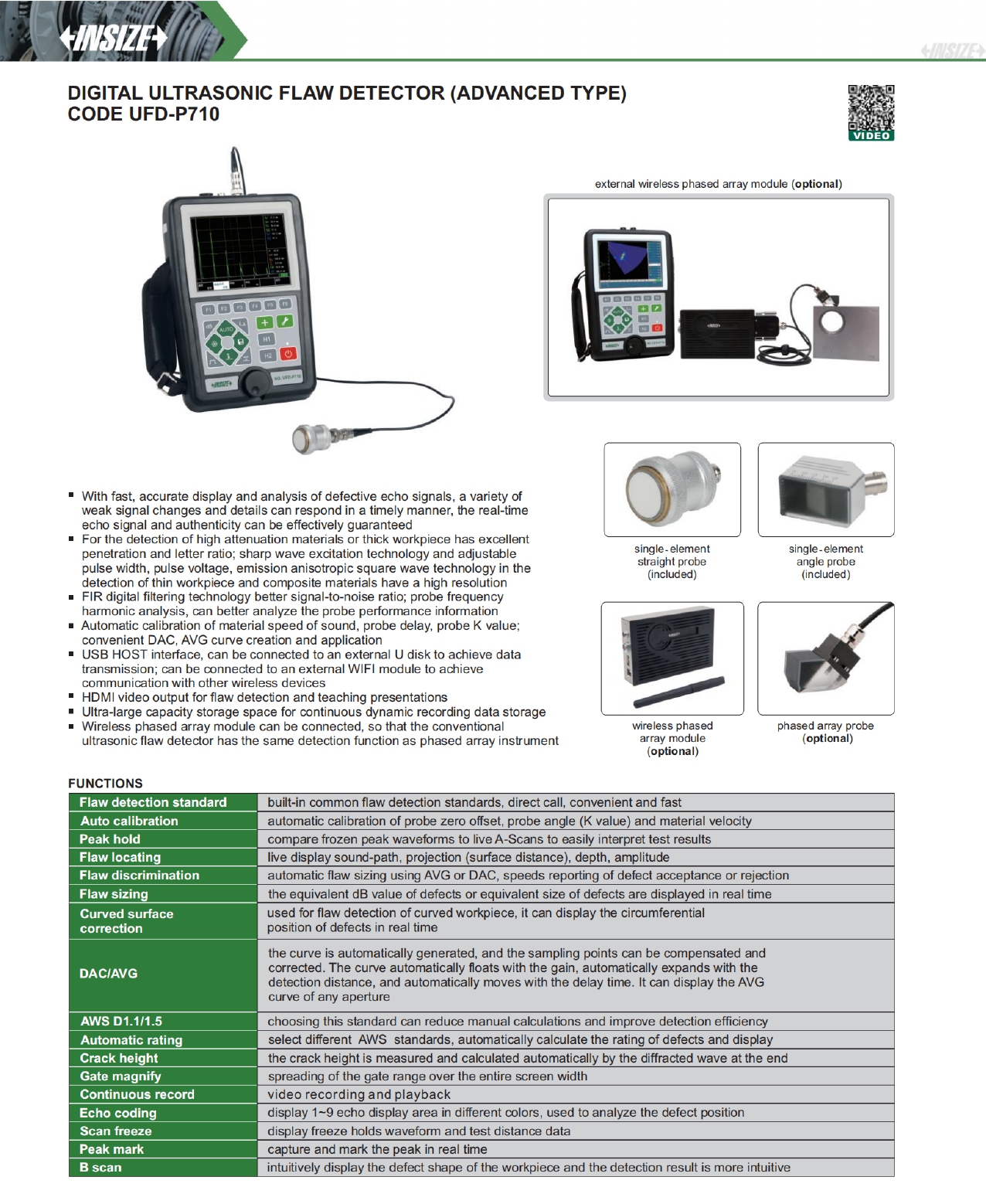

Insize UFD-P710 là thiết bị dò khuyết tật siêu âm kỹ thuật số thế hệ mới, thuộc phân khúc cao cấp (Advanced Type) của thương hiệu INSIZE.¹ Với dải đo lên đến 10.000mm và khả năng tích hợp mô-đun Phased Array không dây, Insize UFD-P710 cung cấp giải pháp kiểm tra không phá hủy (NDT) chính xác, cho phép phân tích nhanh chóng các tín hiệu phản hồi từ vết nứt, rỗ khí hoặc các khuyết tật ngầm trong mối hàn và vật liệu phức hợp.

1. Ưu điểm công nghệ vượt trội trên Insize UFD-P710

Thiết bị được trang bị những công nghệ xử lý tín hiệu tiên tiến nhất hiện nay, giúp nâng cao độ tin cậy cho kết quả kiểm định:

Công nghệ xung sóng vuông (Square Wave): Cho phép điều chỉnh điện áp phát từ 50V đến 250V và độ rộng xung linh hoạt. Điều này cực kỳ hữu ích khi kiểm tra các phôi dày hoặc vật liệu có độ suy giảm tín hiệu cao (attenuation).
Bộ lọc kỹ thuật số FIR: Giúp tối ưu hóa tỷ lệ tín hiệu trên nhiễu (S/N), loại bỏ tạp nhiễu để hiển thị các chi tiết khuyết tật nhỏ nhất một cách rõ nét.
Khả năng nâng cấp Phased Array: Điểm đặc biệt của Insize UFD-P710 là khả năng kết nối không dây với mô-đun mảng pha (Wireless Phased Array Module), biến một máy siêu âm truyền thống thành một thiết bị chụp ảnh khuyết tật hiện đại.
Màn hình TFT LCD 5.7 inch: Độ phân giải 640x480 pixel hiển thị biểu đồ A-Scan sắc nét ngay cả trong điều kiện ánh sáng ngoài công trường.

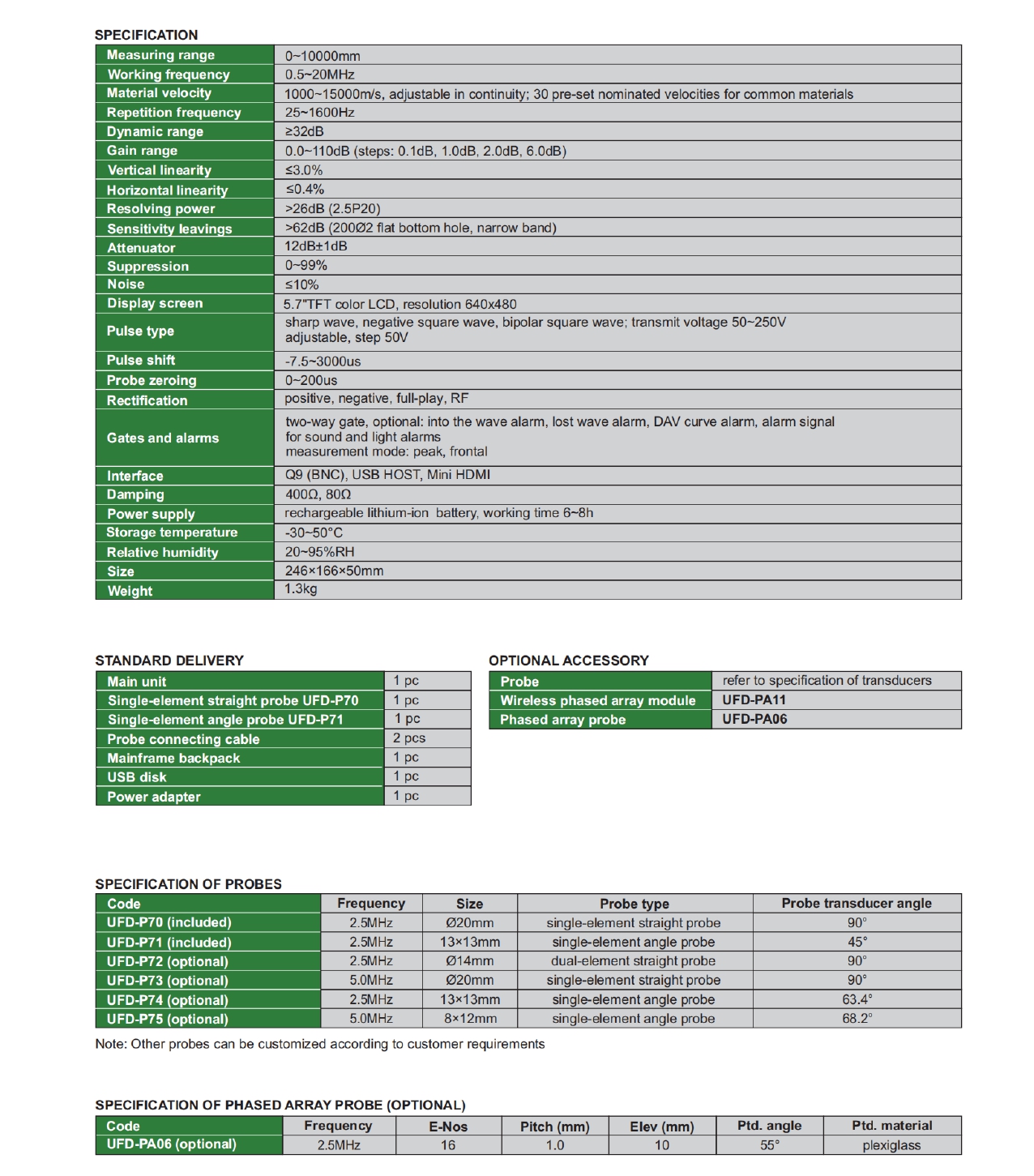

2. Thông số kỹ thuật chi tiết của Insize UFD-P710

Hệ thống sở hữu dải thông số kỹ thuật ấn tượng, đáp ứng mọi yêu cầu kiểm tra từ kim loại đến vật liệu composite:

Đặc tính	Chi tiết kỹ thuật
Dải đo (Measuring range)	0 - 10.000 mm
Tần số làm việc	0.5 - 20 MHz
Vận tốc vật liệu	1000 - 15.000 m/s (Cài đặt sẵn 30 loại vật liệu phổ biến)
Dải Gain (Độ khuếch đại)	0.0 - 110 dB (Bước nhảy tùy chỉnh 0.1/1.0/2.0/6.0 dB)
Độ tuyến tính dọc	≤ 3.0%
Độ tuyến tính ngang	≤ 0.4%
Loại xung	Sharp wave, Negative square wave, Bipolar square wave
Cổng kết nối	Q9 (BNC), USB HOST, Mini HDMI (Xuất màn hình dạy học)
Nguồn điện	Pin Lithium-ion sạc lại, thời gian làm việc 6 - 8 giờ
Trọng lượng / Kích thước	1.3kg / 246 × 166 × 50 mm

3. Danh mục đầu dò và Phụ kiện đi kèm

Để phục vụ đa dạng các kiểu quét khuyết tật, Insize UFD-P710 tương thích với nhiều dòng đầu dò chuyên dụng:

3.1. Đầu dò tiêu chuẩn (Standard Delivery)

UFD-P70: Đầu dò thẳng đơn tinh thể (Single-element straight probe), tần số 2.5MHz, Ø20mm.²
UFD-P71: Đầu dò góc đơn tinh thể (Single-element angle probe), tần số 2.5MHz, 13x13mm, góc 45°.

3.2. Đầu dò tùy chọn (Optional Accessory)

UFD-P72: Đầu dò thẳng tinh thể kép (2.5MHz, Ø14mm).
UFD-P74/P75: Đầu dò góc tần số cao 5.0MHz cho vật liệu mỏng.
UFD-PA11 & UFD-PA06: Mô-đun và đầu dò mảng pha không dây (Wireless Phased Array).

4. Các chức năng hỗ trợ kiểm định thông minh

Insize UFD-P710 tích hợp sẵn các phần mềm phân tích đạt tiêu chuẩn quốc tế:

DAC/AVG Curves: Tự động tạo đường cong hiệu chuẩn độ nhạy, tự động bù trừ gain theo khoảng cách.
AWS D1.1/1.5: Tiêu chuẩn đánh giá mối hàn của Hiệp hội Hàn Hoa Kỳ, tự động tính toán mức xếp hạng khuyết tật.
B-Scan: Hiển thị mặt cắt ngang của vật liệu, giúp hình dung hình dạng khuyết tật một cách trực quan.³
Echo Coding: Hiển thị màu sắc khác nhau cho các vùng phản hồi từ 1-9, giúp phân tích vị trí lỗi nhanh hơn.
Crack Height: Tự động đo và tính toán chiều cao vết nứt bằng sóng nhiễu xạ đầu mút.

5. Giá trị và Ứng dụng thực tế trong sản xuất

Việc đầu tư Insize UFD-P710 mang lại hiệu quả kinh tế và kỹ thuật vượt trội cho các đơn vị kiểm định:

Kiểm tra mối hàn: Phát hiện các lỗi không thấu, rỗ khí, ngậm xỉ trong bồn bể áp lực, đường ống dẫn dầu khí.
Giám sát kết cấu thép: Thăm dò vết nứt mỏi trong các kết cấu cầu đường, nhà xưởng tiền chế.
Công nghiệp hàng không & Pin: Sử dụng sóng vuông và lọc FIR để kiểm tra các tấm composite, lớp lót pin năng lượng mới với độ phân giải cao.
Giảng dạy & Đào tạo: Cổng HDMI cho phép truyền hình ảnh trực tiếp lên máy chiếu, phục vụ công tác đào tạo chứng chỉ NDT Level 1, 2.

6. Hướng dẫn bảo trì và Lưu ý vận hành

Hiệu chuẩn tự động (Auto Calibration): Luôn sử dụng chức năng tự động hiệu chuẩn độ trễ đầu dò và vận tốc vật liệu trước mỗi ca làm việc để đảm bảo sai số thấp nhất.
Bảo vệ đầu dò: Sử dụng mỡ tiếp âm (Couplant) phù hợp và vệ sinh bề mặt đầu dò sau khi sử dụng để tránh mài mòn.
Môi trường làm việc: Thiết bị hoạt động tốt trong tầm nhiệt độ -30°C đến 50°C. Tuy nhiên, cần tránh tiếp xúc trực tiếp với hóa chất ăn mòn mạnh lên màn hình LCD.
Lưu trữ dữ liệu: Tận dụng bộ nhớ dung lượng lớn và cổng USB để sao lưu các bản ghi động (Continuous record), phục vụ cho việc đối soát báo cáo sau này.

📌 Câu hỏi thường gặp về máy đo khuyết tật siêu âm Insize UFD-P710

1. Máy đo khuyết tật siêu âm Insize UFD-P710 thường được dùng để kiểm tra những loại khuyết tật nào?

Trả lời:
Insize UFD-P710 được sử dụng để phát hiện các khuyết tật bên trong vật liệu như nứt ngầm, rỗ khí, lẫn xỉ, bong tách lớp, khuyết tật mối hàn và ăn mòn bên trong. Thiết bị cho phép xác định vị trí, độ sâu và kích thước tương đối của khuyết tật mà không cần phá hủy mẫu kiểm tra.

2. Thiết bị này hoạt động theo nguyên lý gì?

Trả lời:
Thiết bị sử dụng sóng siêu âm (0.5–20 MHz) truyền vào vật liệu; khi sóng gặp khuyết tật, chúng phản xạ lại và được thu nhận, từ đó phân tích vị trí và kích thước khuyết tật. Đây là phương pháp kiểm tra không phá hủy (NDT) phổ biến trong công nghiệp.

3. Phạm vi đo và tần số làm việc của UFD-P710 là bao nhiêu?

Trả lời:
Máy có dải đo lên đến 10.000 mm và tần số làm việc từ 0.5 MHz đến 20 MHz, phù hợp với nhiều loại vật liệu và độ dày khác nhau.

4. Lợi ích khi sử dụng Insize UFD-P710 là gì?

Trả lời:
Thiết bị giúp phát hiện khuyết tật ở độ sâu lớn với độ chính xác cao, giảm thời gian kiểm tra và tăng hiệu quả kiểm soát chất lượng trong sản xuất, đặc biệt trong ngành đóng tàu, dầu khí và kết cấu thép.

5. UFD-P710 có những công nghệ xử lý tín hiệu nào nổi bật?

Trả lời:
Thiết bị tích hợp công nghệ xung sóng vuông điều chỉnh linh hoạt, bộ lọc kỹ thuật số FIR để tối ưu tín hiệu, và khả năng nâng cấp với mô-đun Phased Array không dây để chụp ảnh khuyết tật rõ hơn.

6. Thiết bị có màn hình hiển thị như thế nào?

Trả lời:
UFD-P710 trang bị màn hình TFT LCD 5.7″ với độ phân giải 640×480, hiển thị biểu đồ A-Scan giúp xác định khuyết tật trực quan.

7. Thiết bị dùng pin gì và thời gian sử dụng ra sao?

Trả lời:
Máy hoạt động bằng pin Lithium-ion sạc lại, cho thời gian làm việc từ 6 đến 8 giờ, đảm bảo sử dụng lâu trong công trường hoặc nhà xưởng.

8. Có những loại đầu dò nào đi kèm hoặc tùy chọn?

Trả lời:
Thiết bị đi kèm các đầu dò tiêu chuẩn như:

Đầu dò thẳng đơn tinh thể UFD-P70
Đầu dò góc đơn tinh thể UFD-P71
Ngoài ra còn có các đầu dò tần số cao và mô-đun Phased Array tùy chọn.

9. UFD-P710 phù hợp ứng dụng trong những ngành nào?

Trả lời:
Rất phù hợp cho kiểm tra mối hàn, vật liệu kim loại, composite, kết cấu thép trong đóng tàu, dầu khí, xây dựng, và cả đào tạo NDT nhờ vào khả năng kết nối HDMI trình chiếu trực tiếp.

10. Thiết bị có hỗ trợ các tiêu chuẩn kiểm tra nào?

Trả lời:
UFD-P710 hỗ trợ các tiêu chuẩn quốc tế như AWS D1.1/1.5, cùng các chức năng chuẩn hóa tín hiệu như DAC/AVG curves, B-scan, Echo Coding, giúp chuẩn hóa kết quả kiểm tra theo tiêu chuẩn kỹ thuật.
