Insize 3680 | Panme đo độ dày thành ống

Insize 3680 là mã sản phẩm định danh cho dòng Panme đo độ dày thành ống cơ khí chuyên dụng. Đây là công cụ đo lường bắt buộc tại các cơ sở chế tạo ống, đường ống dẫn, và các chi tiết rỗng, nơi kiểm soát độ dày thành chính xác là yêu cầu tiên quyết để đảm bảo khả năng chịu áp lực và tính toàn vẹn cấu trúc. Insize 3680 được thiết kế đặc biệt để loại bỏ sai số khi đo trên các bề mặt cong mà Panme đo ngoài tiêu chuẩn không thể xử lý.

🎯 Thông số Kỹ thuật Cốt lõi và Sai số (Accuracy Analysis)

Dòng Insize 3680 cung cấp đa dạng dải đo để phù hợp với nhiều kích cỡ ống công nghiệp khác nhau, tập trung vào độ ổn định cơ học:

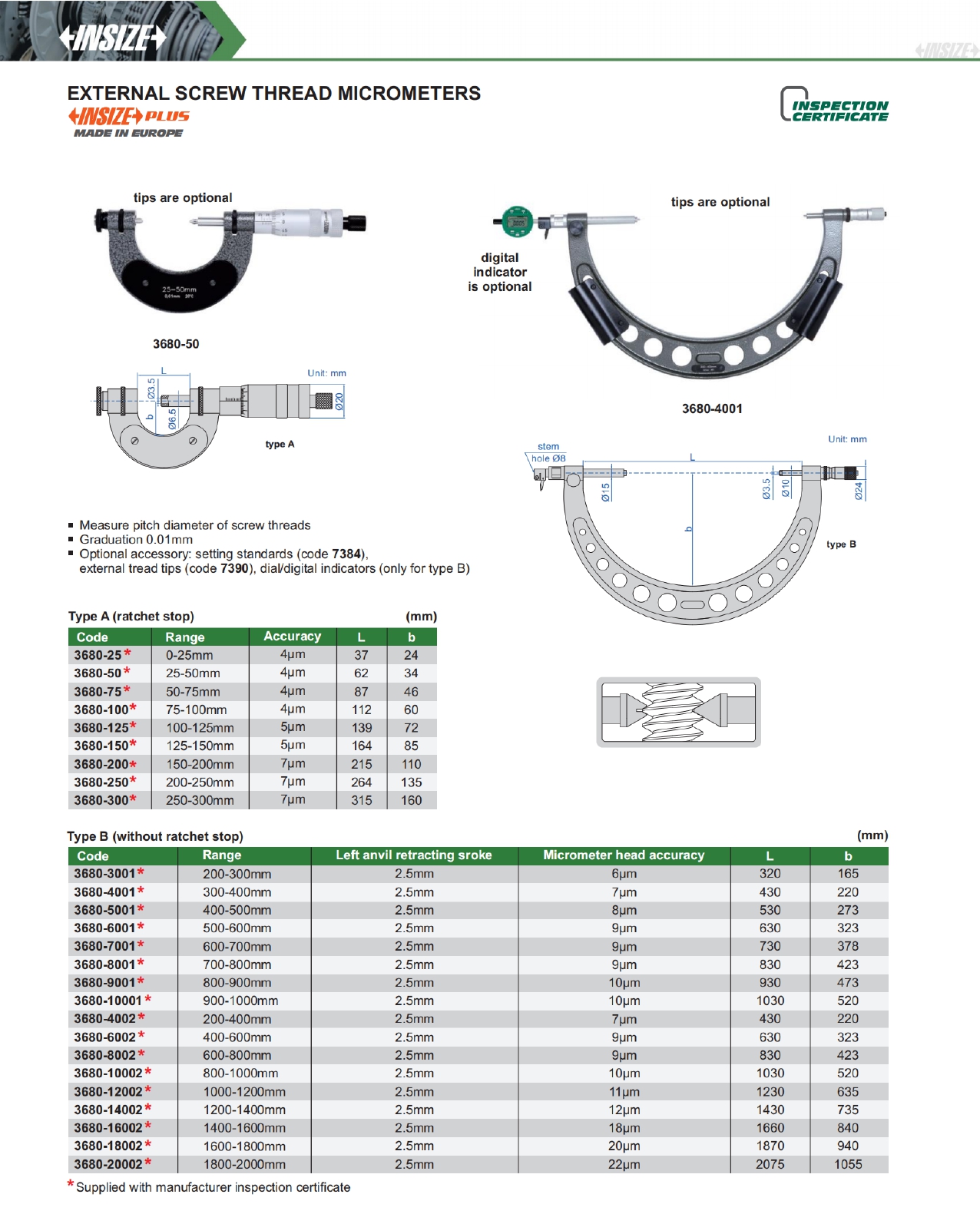

Mã Sản phẩm Điển hình	Phạm vi Đo (Measuring Range)	Độ phân giải (Resolution)	Độ chính xác (Accuracy)
3680-25A	0 mm – 25 mm	0.01 mm	± 4 um
3680-50A	25 mm – 50 mm	0.01 mm	± 4 um
3680-75A	50 mm – 75 mm	0.01 mm	± 5 um
3680-100A (Bổ sung)	75 mm – 100 mm	0.01 mm	± 5 um
3680-125A (Bổ sung)	100 mm – 125 mm	0.01 mm	± 6 um
3680-150A (Bổ sung)	125 mm – 150 mm	0.01 mm	± 6 um

• Độ phân giải: 0.01 mm (hoặc $10$ micromet). Mức này đủ để kiểm soát các dung sai độ dày thành ống phổ biến trong sản xuất và chế tạo.

• Phân tích Sai số: Độ chính xác danh nghĩa (Accuracy) được quy định ở điều kiện 20°C. Kỹ thuật viên cần lưu ý rằng đối với các model dải đo lớn hơn (ví dụ: 3680-150A), sai số có thể tăng lên do ảnh hưởng của độ không song song (lack of parallelism) và độ không vuông góc (lack of perpendicularity) của trục vít me, đòi hỏi kỹ thuật đo cẩn thận hơn.

⚙️ Cấu tạo Chi tiết và Nguyên tắc Giảm thiểu Sai số

Thiết kế của Insize 3680 tập trung vào việc tối ưu hóa điểm tiếp xúc để đạt được độ chính xác cao nhất trên bề mặt cong:

Thiết kế Đầu đo Tối ưu (Anvil & Spindle):

• Đầu Anvil (Đầu cố định): Thường là dạng trụ tròn (Rod Anvil) hoặc bán cầu, được tôi cứng, có đường kính nhỏ (thường $\le 5 \, \text{mm}$). Đầu này chui vào bên trong ống và tiếp xúc ổn định với mặt cong bên trong.

• Đầu Spindle (Đầu di chuyển): Là bề mặt phẳng, tiếp xúc với mặt ngoài của ống.

• Nguyên tắc Đo: Sự kết hợp Rod/Flat này đảm bảo rằng phép đo luôn được thực hiện theo phương vuông góc với thành ống tại điểm tiếp xúc, loại bỏ sai số góc (Cosine Error) – nguyên nhân chính gây sai lệch khi đo ống bằng Panme tiêu chuẩn.

Khung Cách nhiệt và Vật liệu: Khung chữ C được làm bằng thép cao cấp, được xử lý để giảm biến dạng. Lớp phủ cách nhiệt giúp ngăn chặn sự truyền nhiệt từ tay người vận hành, duy trì kích thước khung ổn định trong suốt quá trình đo.

Cơ cấu Ratchet Stop: Đảm bảo lực đo đồng nhất (Constant Measuring Force) giữa các lần đo. Kỹ thuật viên phải luôn vặn Ratchet Stop cho đến khi nghe thấy tiếng "click" tiêu chuẩn (thường 3-4 lần) để đảm bảo áp lực đo là tiêu chuẩn, cải thiện độ lặp lại (Repeatability).

🏭 Các Tình huống Thực tế Bắt buộc cần Insize 3680

Thiết bị này là giải pháp QC không thể thiếu cho các thách thức kỹ thuật sau:

• Kiểm soát Ống Thủy lực (Hydraulic Tubing): Bắt buộc sử dụng để đo độ dày thành ống trong hệ thống áp suất cao. Độ chính xác của Insize 3680 đảm bảo thành ống tuân thủ tiêu chuẩn chịu tải, ngăn ngừa rủi ro nổ ống.

• Phân tích Lỗi Lệch tâm (Eccentricity) Vật liệu Ép đùn: Lỗi lệch tâm là sự không đồng đều về độ dày thành. Kỹ thuật viên sử dụng Insize 3680 để đo độ dày tại bốn điểm (0°, 90°, 180°, 270°) trên cùng một mặt cắt ngang. Phát hiện sự chênh lệch nhỏ giúp điều chỉnh quy trình ép đùn ngay lập tức.

• Đo Độ mòn Thành trong Bảo trì Máy: Trong các quy trình bảo trì (PM), Insize 3680 được dùng để đo chính xác độ dày thành còn lại của xi lanh hoặc vỏ bơm, cung cấp dữ liệu định lượng cho quyết định thay thế hoặc phục hồi chi tiết.

🔧 Bảo trì, Hiệu chuẩn và Quản lý Thiết bị

Tuân thủ các quy trình sau đảm bảo tuổi thọ và độ tin cậy của Insize 3680:

Kiểm tra Zero và Hiệu chuẩn Định kỳ:

• Kiểm tra Zero Nhanh: Đối với các Panme có dải đo lớn hơn (ví dụ: 3680-100A), bắt buộc phải sử dụng dưỡng chuẩn (Setting Rod) tương ứng với kích thước bắt đầu dải đo (ví dụ: $75.00 \, \text{mm}$) để thiết lập Zero.

• Tần suất Hiệu chuẩn: Do là dụng cụ cầm tay, tần suất hiệu chuẩn định kỳ nên là 6 tháng hoặc 12 tháng theo tiêu chuẩn ISO 10012, tùy thuộc vào cường độ sử dụng trong môi trường xưởng.

Bảo quản Chuyên biệt: Panme phải được bảo quản trong hộp có đệm chuyên dụng để bảo vệ các đầu đo đặc biệt không bị va chạm. Luôn làm sạch vít me và tra dầu chống gỉ không axit trước khi cất giữ.

Xử lý Nhiệt: Trước khi đo các chi tiết cần độ chính xác cao, cần đặt Panme và chi tiết cần đo trong môi trường nhiệt độ phòng (20°C) trong ít nhất 30 phút để cân bằng nhiệt độ, loại bỏ sai số do giãn nở nhiệt.

🔑 Lợi ích Chiến lược và Hiệu quả Kinh tế

• Đảm bảo An toàn và Tuân thủ: Kiểm soát độ dày thành ống chính xác giúp đảm bảo an toàn kỹ thuật và tuân thủ các quy định về áp suất.

• Độ bền Cơ học Cao: Là Panme cơ khí, Insize 3680 ít bị ảnh hưởng bởi môi trường khắc nghiệt và không phụ thuộc vào nguồn điện/pin, tăng độ tin cậy trong dây chuyền sản xuất.

• Phát hiện Lỗi Sớm: Khả năng đo chính xác trên bề mặt cong giúp kỹ thuật viên nhanh chóng phát hiện các lỗi vật liệu quan trọng, giảm thiểu lãng phí.

Thông tin tham khảo thêm về các thiết bị Panme khác: Thước panme

10 CÂU HỎI & TRẢ LỜI THƯỜNG GẶP VỀ THIẾT BỊ INSIZE 3680

1. Insize 3680 là thiết bị dùng để đo loại kích thước nào?

Insize 3680 là thước panme đo độ dày thành ống (Tube Micrometer). Nó được thiết kế đặc biệt với đầu đo tĩnh dạng chốt cầu hoặc vuông góc để đo chính xác độ dày của thành ống, vòng bi, hoặc các chi tiết có bề mặt cong mà thước phẳng thông thường không đo được.

2. Độ chia (Graduation) trên thước cơ khí Insize 3680 là bao nhiêu?

Thước có độ chia tiêu chuẩn là 0.01mm. Các vạch chia được khắc laser rõ nét trên bề mặt mạ Chrome mờ (Satin Chrome) giúp chống lóa và dễ đọc kết quả.

3. Tại sao đầu đo của Insize 3680 lại có thiết kế hình cầu (Spherical)?

Thiết kế đầu đo hình cầu giúp tạo ra một điểm tiếp xúc duy nhất (point contact) với mặt cong bên trong của ống. Điều này giúp loại bỏ sai số do tiếp xúc dây cung mà các đầu đo phẳng thường gặp phải, đảm bảo kết quả đo độ dày thành ống là chính xác nhất.

4. Các mặt đo của thước được làm từ vật liệu gì?

Các mặt đo (measuring faces) của Insize 3680 được làm từ hợp kim cứng Carbide. Vật liệu này có độ cứng rất cao, chống mài mòn tốt, giúp duy trì độ phẳng và độ chính xác của thước trong thời gian dài sử dụng.

5. Insize 3680 Type A có đặc điểm thiết kế như thế nào?

Model Type A (ví dụ 3680-25A) có thiết kế bao gồm một đầu đo động dạng phẳng (flat spindle) và một đầu đo tĩnh dạng cầu (spherical anvil). Đây là kiểu phổ biến nhất để đo độ dày thành ống tiêu chuẩn.

6. Làm thế nào để đảm bảo lực đo ổn định khi sử dụng thước này?

Thước được tích hợp bộ phận Bánh cóc (Ratchet stop) ở đuôi thước. Khi vặn đến lực tiếp xúc chuẩn, bánh cóc sẽ trượt và phát ra tiếng kêu "tạch tạch", ngăn chặn việc người dùng vặn quá tay làm biến dạng ống hoặc sai lệch kết quả.

7. Insize 3680 đáp ứng tiêu chuẩn kỹ thuật nào?

Sản phẩm được sản xuất và kiểm tra tuân theo tiêu chuẩn DIN 863 của Đức. Mỗi sản phẩm xuất xưởng đều đi kèm một Chứng chỉ kiểm tra (Inspection Certificate) từ hãng để xác nhận độ chính xác.

8. Dải đo của dòng sản phẩm này bao gồm những khoảng nào?

Dòng 3680 cung cấp các dải đo thông dụng như 0-25mm (cho ống nhỏ) và 25-50mm (cho ống lớn hơn). Lưu ý đây là dải đo độ dày thành ống, không phải đường kính ống.

9. Cách chỉnh điểm 0 (Zero setting) cho thước Insize 3680 như thế nào?

Với dải đo 0-25mm, bạn làm sạch 2 đầu đo và vặn nhẹ cho chúng chạm nhau, sau đó dùng cờ lê đi kèm để chỉnh vạch 0 trùng khớp. Với dải đo lớn hơn (25-50mm), bạn cần kẹp thanh chuẩn (setting standard) vào giữa 2 đầu đo để làm mốc hiệu chuẩn.

10. Bộ sản phẩm Insize 3680 chính hãng bao gồm những gì?

Khi mua sản phẩm, bạn sẽ nhận được: 01 Thước panme 3680, 01 Hộp nhựa bảo vệ, 01 Cờ lê mở (Wrench) và 01 Thanh chuẩn (đối với các model có dải đo từ 25mm trở lên).
