Bàn Chống Tâm INSIZE 4723-300: Thiết Bị Kiểm Tra Độ Đồng Tâm Và Độ Thẳng Trục Tích Hợp

Trong quy trình kiểm soát chất lượng khắt khe tại các xưởng gia công cơ khí chính xác, việc kiểm soát sai số hình học của phôi trục luôn đòi hỏi thiết bị chuyên dụng có độ ổn định tuyệt đối. Bàn chống tâm INSIZE 4723-300 chính là giải pháp nâng tầm quy trình QC của doanh nghiệp, mang đến khả năng đo lường "2 trong 1" ưu việt. Không chỉ là một thiết bị kiểm tra độ đồng tâm INSIZE tiêu chuẩn giúp đo độ đảo trục với độ chính xác 2µm, model này còn tích hợp cơ cấu trượt hoàn hảo để đo độ thẳng bề mặt với sai số cực thấp chỉ 0.02mm. Cùng Insize Việt Nam đi sâu vào chi tiết thông số kỹ thuật để khám phá lý do vì sao dòng dụng cụ đo cơ khí chính xác INSIZE này luôn là trợ thủ đắc lực không thể thiếu trong các phòng lab và phân xưởng chế tạo chuyên nghiệp.

⚙️ ỨNG DỤNG THỰC TẾ CỦA BÀN CHỐNG TÂM INSIZE 4723-300 TRONG CÁC NGÀNH CÔNG NGHIỆP MŨI NHỌN

Với khả năng tích hợp chức năng "2 trong 1", bàn chống tâm INSIZE 4723-300 vượt xa giới hạn của một dụng cụ đo cơ khí chính xác INSIZE thông thường để trở thành trung tâm kiểm soát dung sai hình học mũi nhọn cho nhiều lĩnh vực sản xuất đặc thù. Dưới đây là những ứng dụng thực tế phát huy tối đa sức mạnh của thiết bị này:

1. Ngành chế tạo ô tô và phụ tùng xe máy (Automotive Manufacturing)

• Ứng dụng: Kiểm tra trục truyền động, trục cam, trục khuỷu, và cụm bánh răng hộp số.

• Giải pháp từ thiết bị: Không gian làm việc được thiết kế tối ưu với chiều cao tâm 90mm và khoảng cách chống tâm 300mm cho phép gá đặt dễ dàng các loại trục động cơ phổ biến. Khả năng chịu tải phôi lên đến 25kg kết hợp với tính năng đo độ đảo trục đạt độ chính xác độ đảo 2µm giúp các nhà máy phát hiện và loại bỏ ngay lập tức các chi tiết truyền động bị cong vênh, đảm bảo động cơ vận hành êm ái ở vòng tua cao.

2. Ngành công nghiệp hàng không vũ trụ và y tế (Aerospace & Medical Devices)

• Ứng dụng: Đánh giá dung sai các chi tiết máy nén khí vi mô, trục turbine nhỏ, hoặc linh kiện thiết bị y tế dạng trụ đòi hỏi độ hoàn thiện bề mặt hoàn hảo.

• Giải pháp từ thiết bị: Các ngành này áp dụng tiêu chuẩn QA/QC vô cùng khắt khe, đặc biệt là yêu cầu đo độ thẳng bề mặt. Nhờ kết cấu trượt trên rãnh đuôi én cùng bề mặt dẫn hướng bằng gang đúc tôi cứng, bàn chống tâm đo độ thẳng INSIZE duy trì độ tĩnh và sự ổn định cơ học tuyệt đối trong suốt chu kỳ sống. Sai số đo độ thẳng được kiểm soát gắt gao ở mức 0.02mm, đáp ứng các tiêu chuẩn an toàn kỹ thuật cao nhất.

3. Các xưởng gia công cơ khí chính xác và chế tạo khuôn mẫu (Precision Machining & Mold Making)

• Ứng dụng: Đo kiểm QA/QC liên tục, đánh giá nhanh độ đồng tâm của hàng loạt chốt dẫn hướng, lõi khuôn, hoặc phôi tiện CNC trước khi chuyển công đoạn.

• Giải pháp từ thiết bị: Đối với các xưởng gia công cơ khí chính xác, tốc độ thao tác là yếu tố sống còn. Thiết bị kiểm tra độ đồng tâm INSIZE 4723-300 giải quyết bài toán này nhờ tích hợp sẵn lỗ gá Ø8, tương thích ngay lập tức với các loại đồng hồ so chân gập hoặc chân thẳng tiêu chuẩn. Cơ cấu tay quay đo độ thẳng tịnh tiến êm ái giúp người thao tác rà đầu đo dọc theo chiều dài phôi một cách liên tục mà không bị rung giật, tối ưu hóa năng suất kiểm tra hàng loạt.

Sự hiện diện của bàn kiểm tra độ đảo INSIZE 4723-300 trong phòng Lab không chỉ nâng cao năng lực đo lường mà còn là minh chứng cho sự đầu tư bài bản vào chất lượng sản phẩm của các doanh nghiệp chế tạo.

---

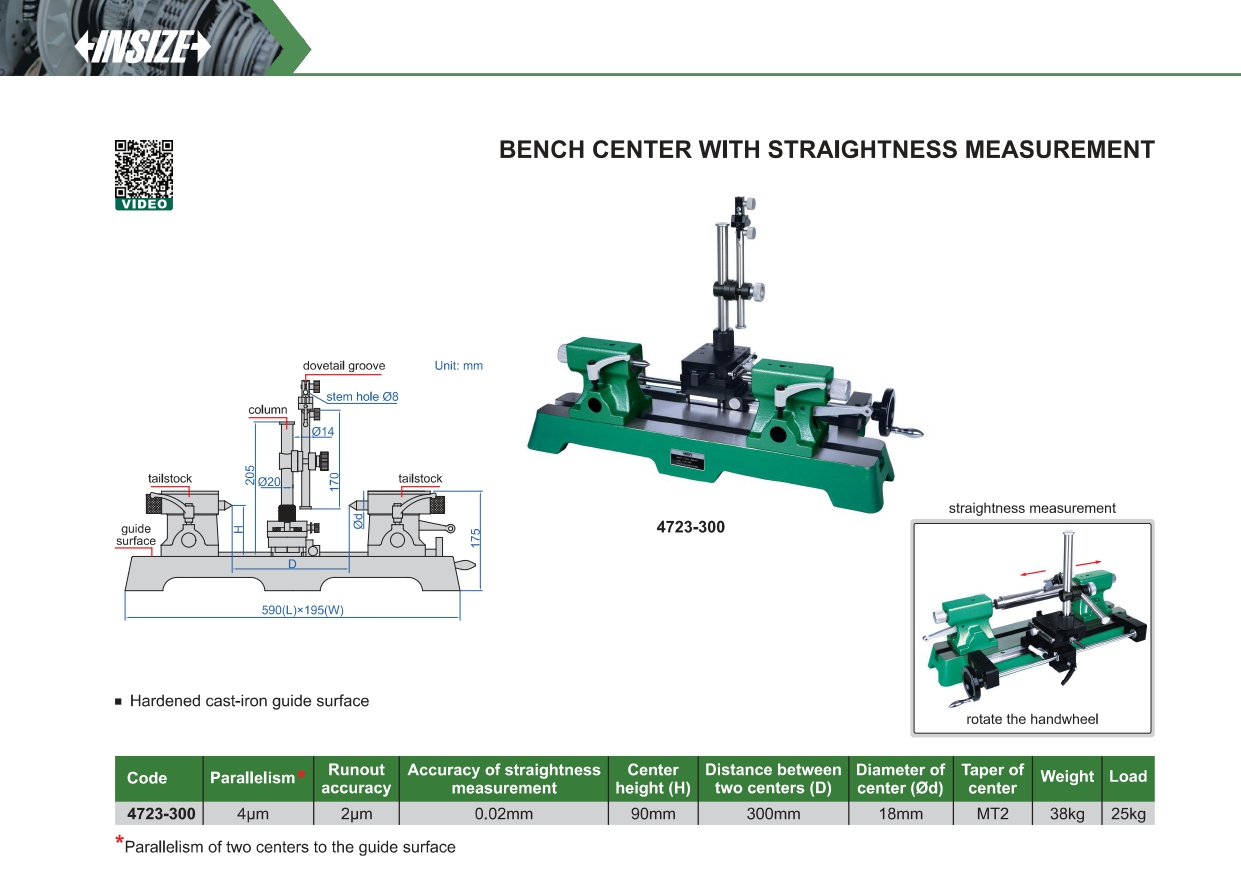

THÔNG SỐ KỸ THƯẬT BÀN CHỐNG TÂM INSIZE 4723

Bàn chống tâm INSIZE 4723-300 cung cấp nền tảng đo lường vi mô với dung sai cực thấp, phục vụ trực tiếp cho công tác kiểm tra độ đồng tâm và đánh giá hình học phôi tại các xưởng gia công cơ khí chính xác.

Bảng thông số này khẳng định năng lực của thiết bị kiểm tra độ đồng tâm INSIZE trong việc duy trì tính ổn định cơ học khi chịu tải, xứng đáng là dụng cụ đo cơ khí chính xác INSIZE cốt lõi của hệ thống quản lý chất lượng QA/QC.

---

LƯU Ý QUAN TRỌNG KHI SỬ DỤNG BÀN CHỐNG TÂM INSIZE 4723-300

Để bàn chống tâm INSIZE 4723-300 phát huy tối đa hiệu suất và duy trì tuổi thọ lâu dài trong các xưởng gia công cơ khí chính xác, anh em kỹ thuật cần tuân thủ các nguyên tắc vận hành sau:

• Kiểm soát tải trọng và kích thước phôi: Tuyệt đối không gá đặt các chi tiết vượt quá tải trọng tối đa 25kg. Chiều dài và bán kính phôi phải nằm trong giới hạn cho phép của thiết bị là khoảng cách chống tâm 300mm và chiều cao tâm 90mm. Việc tuân thủ này giúp bảo vệ mũi tâm (độ côn MT2) và duy trì độ chính xác độ đảo 2µm.

• Lựa chọn đồng hồ so phù hợp: Khối mang đầu đo được thiết kế chuẩn với lỗ gá Ø8. Anh em cần sử dụng đồng hồ so có đường kính cán tương ứng (8mm) để đảm bảo độ kẹp chặt tuyệt đối, tránh hiện tượng rung lắc làm sai lệch kết quả khi đo độ đảo trục và đo độ thẳng bề mặt.

• Thao tác vận hành cơ học: Khi di chuyển khối đo dọc theo thân máy, cần xoay tay quay đo độ thẳng một cách đều tay và mượt mà. Tránh tác động lực đột ngột hoặc đẩy gắt để bảo vệ kết cấu rãnh đuôi én, từ đó giữ vững sai số khi đo độ thẳng ở mức lý tưởng 0.02mm.

• Bảo quản bề mặt trượt: Bề mặt dẫn hướng bằng gang đúc tôi cứng là yếu tố quyết định đến độ chính xác song song (đạt 4µm) của thiết bị kiểm tra độ đồng tâm INSIZE. Sau mỗi ca làm việc, cần lau sạch phoi tiện, bụi bẩn và quét một lớp dầu chống gỉ mỏng lên bề mặt này.

Việc tuân thủ nghiêm ngặt các lưu ý trên không chỉ giúp chuẩn hóa quy trình đo lường mà còn khẳng định giá trị đầu tư bền vững cho các dụng cụ đo cơ khí chính xác INSIZE tại xưởng của bạn.

---

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ BÀN CHỐNG TÂM INSIZE 4723-300

1. Bàn chống tâm INSIZE 4723-300 có gì khác biệt so với các loại bàn chống tâm thông thường trên thị trường?

Điểm khác biệt cốt lõi của bàn chống tâm INSIZE 4723-300 là khả năng tích hợp "2 trong 1". Trong khi các bàn chống tâm cơ bản chỉ có thể gá phôi để xoay và kiểm tra độ đảo, model 4723-300 được thiết kế hệ thống trượt dọc ưu việt để thực hiện song song việc kiểm tra độ đồng tâm (runout) và đo độ thẳng bề mặt (straightness). Đây là thiết bị kiểm tra độ đồng tâm INSIZE toàn diện giúp rút ngắn 50% thời gian đo lường tại các xưởng gia công cơ khí chính xác.

2. Kích thước và trọng lượng phôi tối đa mà thiết bị này có thể đo lường là bao nhiêu?

Bàn chống tâm đo độ thẳng INSIZE model 4723-300 sở hữu không gian làm việc rộng rãi với chiều cao tâm 90mm và khoảng cách chống tâm 300mm. Cấu trúc cơ khí vững chắc cho phép hệ thống chịu được tải trọng tối đa 25kg, hoàn toàn đáp ứng được việc đo đạc các chi tiết trục động cơ, bánh răng và phôi tiện nặng trong công nghiệp.

3. Khả năng kiểm soát sai số của thiết bị này đạt mức độ nào?

Là dụng cụ đo cơ khí chính xác INSIZE thuộc phân khúc cao cấp, model này mang lại độ tin cậy tuyệt đối cho phòng QC. Cụ thể, máy có khả năng đo độ đảo trục với độ chính xác độ đảo 2µm. Đối với trục dọc, khả năng đo độ thẳng bề mặt đạt mức sai số cực thấp là 0.02mm, trong khi độ song song của hai mũi tâm so với bệ máy được kiểm soát ở mức 4µm.

4. Thiết bị tương thích với loại đồng hồ so nào?

Khối gá đầu đo (carrier) di chuyển trên thân máy được gia công sẵn lỗ gá Ø8 (Stem hole Ø8). Kích thước tiêu chuẩn này giúp bàn kiểm tra độ đảo INSIZE 4723-300 tương thích ngay lập tức với 99% các loại đồng hồ so cơ khí, đồng hồ so điện tử hoặc đồng hồ so chân gập có đường kính cán 8mm hiện nay.

5. Vật liệu chế tạo bề mặt trượt của máy có gì đặc biệt để duy trì độ chính xác lâu dài?

Toàn bộ bệ máy nặng 38kg được thiết kế hệ thống rãnh đuôi én với bề mặt dẫn hướng bằng gang đúc tôi cứng (Hardened cast-iron). Quá trình nhiệt luyện (tôi cứng) giúp bề mặt này chống lại sự mài mòn do ma sát khi tịnh tiến qua lại nhiều lần, đảm bảo quỹ đạo trượt luôn thẳng hàng và bảo toàn sai số 0.02mm trong suốt nhiều năm sử dụng.

6. Cụm tay quay (handwheel) trên khối trung tâm có tác dụng gì?

Cơ cấu tay quay đo độ thẳng (rotate the handwheel) là một thiết kế thông minh nhằm loại bỏ triệt để sai số do lực đẩy thủ công của con người. Thay vì dùng tay kéo/đẩy khối mang đồng hồ so, kỹ sư chỉ cần xoay tay quay nhẹ nhàng. Chuyển động quay sẽ được chuyển hóa thành chuyển động tịnh tiến vô cùng êm ái, giúp rà kim đồng hồ so liên tục trên bề mặt phôi mà không gây ra hiện tượng rung, giật hay nhảy kim.

7. Mũi chống tâm của máy sử dụng chuẩn độ côn nào?

Hai mũi tâm của máy có đường kính là 18mm và sử dụng chuẩn độ côn MT2 (Morse Taper 2). Đây là chuẩn độ côn rất phổ biến trong ngành gia công cơ khí chính xác, giúp định tâm chắc chắn, chịu tải tốt và dễ dàng thay thế hoặc nâng cấp mũi tâm khi cần thiết.

8. Thiết bị này ứng dụng tốt nhất cho những ngành sản xuất nào?

Với năng lực kiểm soát hình học vi mô, Bàn chống tâm INSIZE 4723-300 là khoản đầu tư bắt buộc cho các xưởng tiện CNC phôi trụ dài, nhà máy sản xuất phụ tùng ô tô - xe máy (đo trục khuỷu, trục cam), công nghiệp hàng không vũ trụ và chế tạo thiết bị y tế (đo lường kim loại định hình).

9. Cần lưu ý gì khi bảo quản thiết bị sau khi sử dụng?

Để duy trì tuổi thọ cho thiết bị kiểm tra độ đồng tâm INSIZE, sau mỗi ca làm việc, anh em kỹ thuật cần dùng khăn mềm lau sạch phoi tiện và bụi kim loại trên bệ máy. Đặc biệt, cần tra một lớp dầu chống gỉ chuyên dụng lên rãnh đuôi én và hai mũi tâm MT2, tuyệt đối không dùng khí nén xịt trực tiếp vì có thể làm bụi kim loại lọt sâu vào cơ cấu trượt.

10. Làm thế nào để nhận báo giá và mua thiết bị đo lường INSIZE chính hãng?

Quý khách hàng doanh nghiệp có nhu cầu trang bị hệ thống QC có thể liên hệ trực tiếp với Insize Việt Nam - hệ thống phân phối thiết bị đo lường INSIZE chính hãng. Chúng tôi luôn sẵn sàng hỗ trợ tư vấn kỹ thuật, cung cấp báo giá bàn chống tâm INSIZE cạnh tranh nhất và gửi tặng quý khách bản catalogue INSIZE 4723-300 PDF chi tiết để trình ban giám đốc phê duyệt dự án.

---
