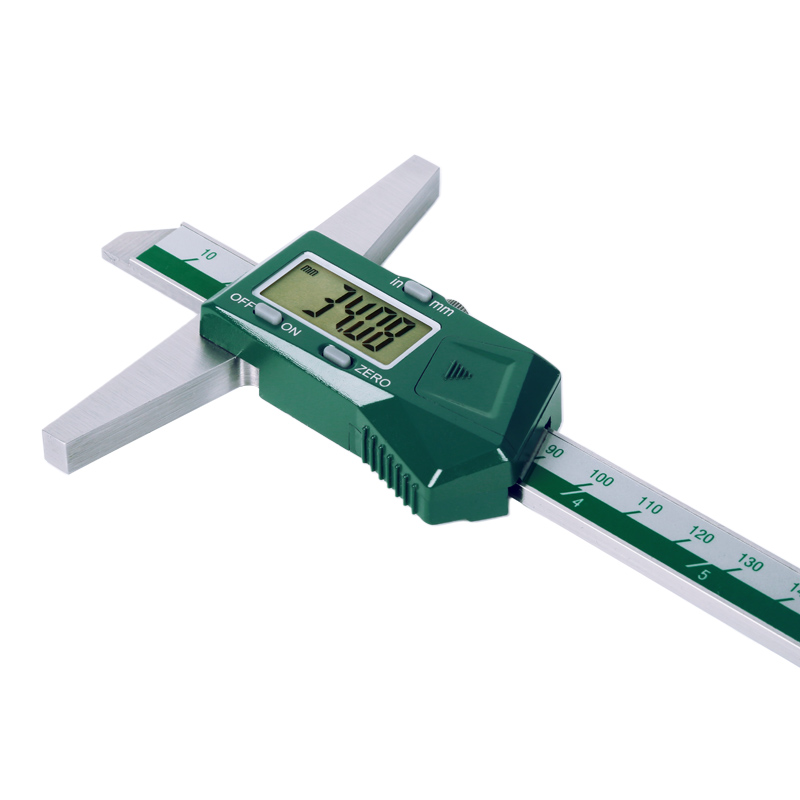

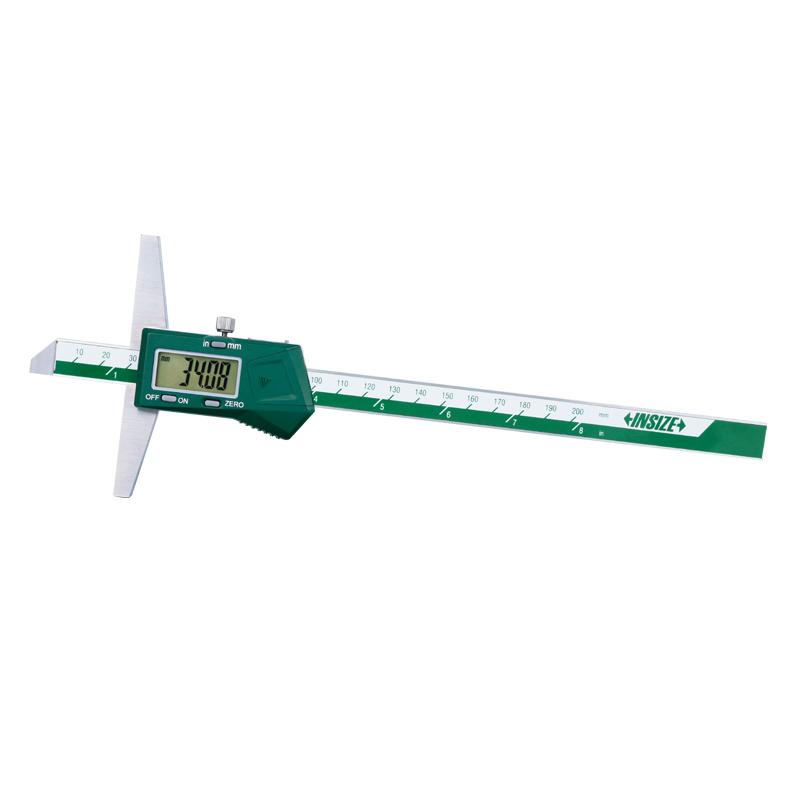

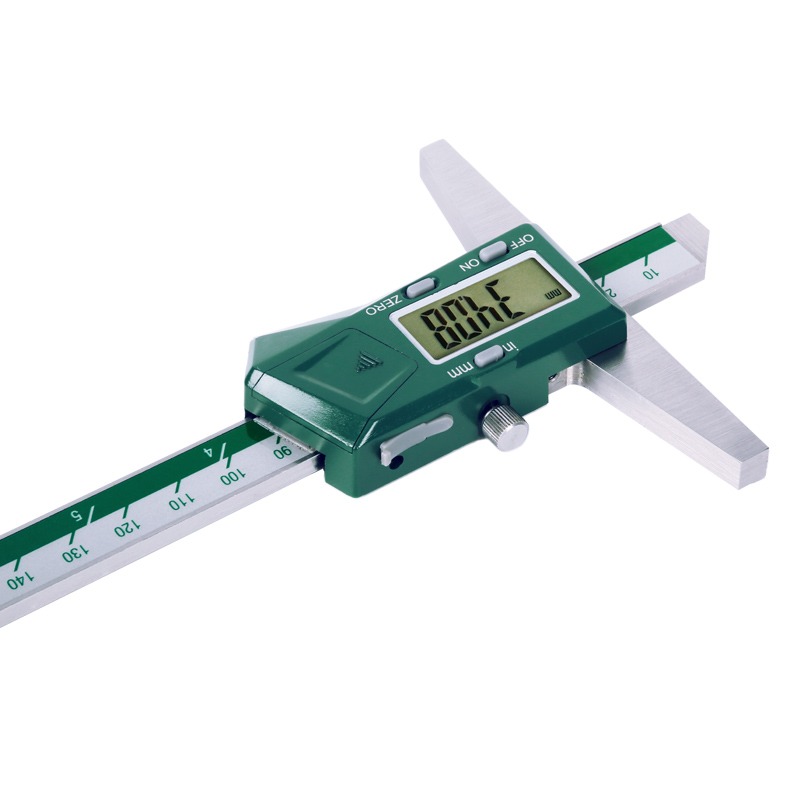

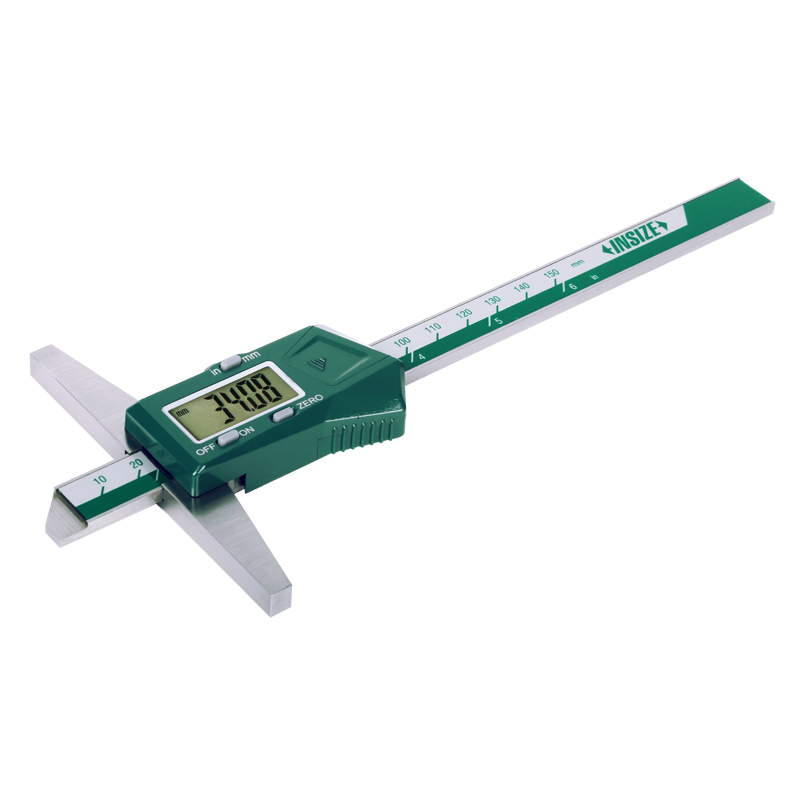

THƯỚC ĐO SÂU ĐIỆN TỬ INSIZE 1141 THÉP KHÔNG GỈ ĐẠT TIÊU CHUẨN DIN862

Thước đo sâu điện tử INSIZE 1141 là giải pháp đo lường hàng đầu dành cho các yêu cầu kiểm soát chiều sâu lỗ, rãnh và bậc với độ chính xác vượt trội. Được chế tác từ thép không gỉ cao cấp theo tiêu chuẩn quốc tế DIN862, thiết bị không chỉ mang lại độ phân giải sắc nét 0.01mm mà còn tích hợp công nghệ tự động bật nguồn hiện đại cùng cổng xuất dữ liệu chuyên nghiệp. Là đại diện phân phối ủy quyền, Insize Việt Nam tự hào cung cấp dòng Series 1141 chính hãng với đầy đủ chứng từ CO/CQ, cam kết mang lại sự bền bỉ và tin cậy tuyệt đối cho mọi quy trình kiểm soát chất lượng (QC) tại xưởng gia công cơ khí chính xác.

Ứng dụng nổi bật của Thước đo sâu điện tử INSIZE 1141

Nhờ sự kết hợp hoàn hảo giữa độ chính xác cơ khí và công nghệ hiển thị số hiện đại, dòng thước đo sâu điện tử Insize 1141 đã trở thành thiết bị không thể thiếu trong nhiều lĩnh vực công nghiệp trọng điểm. Dưới đây là các ứng dụng chi tiết của sản phẩm:

1. Trong gia công cơ khí chính xác (Tiện, Phay CNC)

Trong môi trường xưởng sản xuất, việc kiểm soát kích thước chiều sâu là yếu tố sống còn để đảm bảo lắp ráp chính xác.

• Đo chiều sâu lỗ khoan và rãnh hẹp: Với thiết kế đế đo siêu phẳng và thanh trượt êm ái, Insize 1141-150A cho phép kỹ sư đo nhanh các lỗ blind hole (lỗ bít) hoặc các rãnh bậc sau khi gia công phay.

• Độ bền vượt trội: Do được chế tác hoàn toàn từ thép không gỉ (Stainless steel), thước có khả năng chống mài mòn và chịu được tác động của dầu tưới nguội, giúp duy trì tuổi thọ lâu dài trong điều kiện sản xuất khắc nghiệt.

• Thao tác nhanh: Tính năng tự động bật nguồn khi di chuyển bộ số giúp người thợ tiết kiệm thời gian, tăng hiệu suất công việc ngay tại máy CNC.

2. Trong phòng quản lý chất lượng (Phòng QC/QA)

Tại các phòng Lab hoặc bộ phận kiểm tra cuối cùng, Insize 1141 đóng vai trò là "trọng tài" định chuẩn cho sản phẩm.

• Kiểm soát dung sai khắt khe: Với độ phân giải 0.01mm, thiết bị giúp phát hiện những sai lệch nhỏ nhất, đảm bảo mọi chi tiết đều nằm trong ngưỡng cho phép trước khi xuất xưởng.

• Tuân thủ tiêu chuẩn quốc tế: Việc sản xuất đạt tiêu chuẩn DIN862 giúp dòng sản phẩm này dễ dàng vượt qua các kỳ kiểm toán chất lượng ISO của doanh nghiệp.

• Hồ sơ năng lực minh bạch: Khi mua sản phẩm tại Insize Việt Nam, thiết bị luôn đi kèm đầy đủ chứng từ CO, CQ và chứng chỉ kiểm tra (Inspection Certificate), giúp phòng QC hoàn thiện bộ hồ sơ hoàn công một cách chuyên nghiệp nhất.

3. Chuyển đổi số và Quản lý dữ liệu (Smart Factory)

Đây là điểm mạnh nhất của Series 1141 so với các dòng thước cơ khí truyền thống, đáp ứng xu hướng công nghiệp 4.0.

• Xuất dữ liệu thông minh (Data Output): Thông qua cổng kết nối hoặc hệ thống Wireless (dòng 1141 AWL), kết quả đo sẽ được truyền trực tiếp vào máy tính. Điều này loại bỏ hoàn toàn sai số do con người ghi chép thủ công.

• Thống kê SPC: Dữ liệu từ thước đo sâu điện tử Insize giúp doanh nghiệp xây dựng biểu đồ kiểm soát quá trình (SPC), theo dõi xu hướng sai số để kịp thời điều chỉnh máy móc, giảm thiểu tỷ lệ hàng hỏng.

4. Trong các dự án lắp máy và bảo trì công nghiệp

Đối với các kỹ sư bảo trì, việc xác định độ mòn hoặc độ sâu của các cấu kiện máy móc là rất quan trọng.

• Dải đo linh hoạt: Từ các mã nhỏ gọn như 1141-150A đến các model lớn như 1141-1000A, Insize cung cấp giải pháp cho mọi kích thước cấu kiện, từ linh kiện điện tử đến máy móc hạng nặng.

• Chuyển đổi đơn vị tức thì: Nút bấm mm/inch cho phép kỹ sư làm việc với nhiều loại bản vẽ khác nhau (hệ mét hoặc hệ Anh) mà không cần tính toán quy đổi thủ công, tránh nhầm lẫn tai hại.

💡 Khuyến nghị từ Insize Việt Nam: Để đạt được hiệu suất cao nhất, khách hàng nên kết hợp sử dụng thước đo sâu điện tử Insize 1141 với các bộ cáp truyền dữ liệu chính hãng. Hãy liên hệ với chúng tôi để nhận báo giá thước đo sâu điện tử Insize tốt nhất cùng chính sách hỗ trợ kỹ thuật tận nơi!

---

Thông số kỹ thuật chi tiết Thước đo sâu điện tử INSIZE 1141

Dòng thước đo sâu điện tử INSIZE Series 1141 (Standard Type) được thiết kế để mang lại độ chính xác cao nhất trong các phép đo chiều sâu lỗ, rãnh và bậc. Dưới đây là bảng thông số kỹ thuật tổng quát và chi tiết cho từng model trích xuất từ Catalogue chính hãng:

1. Đặc điểm kỹ thuật chung

• Độ phân giải: 0.01mm / 0.0005" mang lại kết quả đo cực kỳ chi tiết.

• Vật liệu chế tạo: Toàn bộ thân thước được làm từ thép không gỉ (Stainless Steel), đảm bảo độ cứng vững và chống ăn mòn.

• Tiêu chuẩn chất lượng: Đáp ứng tiêu chuẩn quốc tế DIN862 (áp dụng cho các dải đo từ 150mm đến 500mm).

• Tính năng nút bấm: Tích hợp 3 nút chức năng cơ bản: On/Off (Bật/Tắt), Zero (Thiết lập điểm 0), mm/inch (Chuyển đổi hệ đo).

• Quản lý năng lượng: * Sử dụng pin CR2032 phổ biến.

  • Tính năng thông minh: Tự động bật nguồn khi di chuyển bộ hiển thị số (Move the digital unit to turn on power) và tự động tắt nguồn khi không sử dụng.

• Truyền tải dữ liệu: Trang bị cổng xuất dữ liệu (Data Output) chuyên nghiệp.

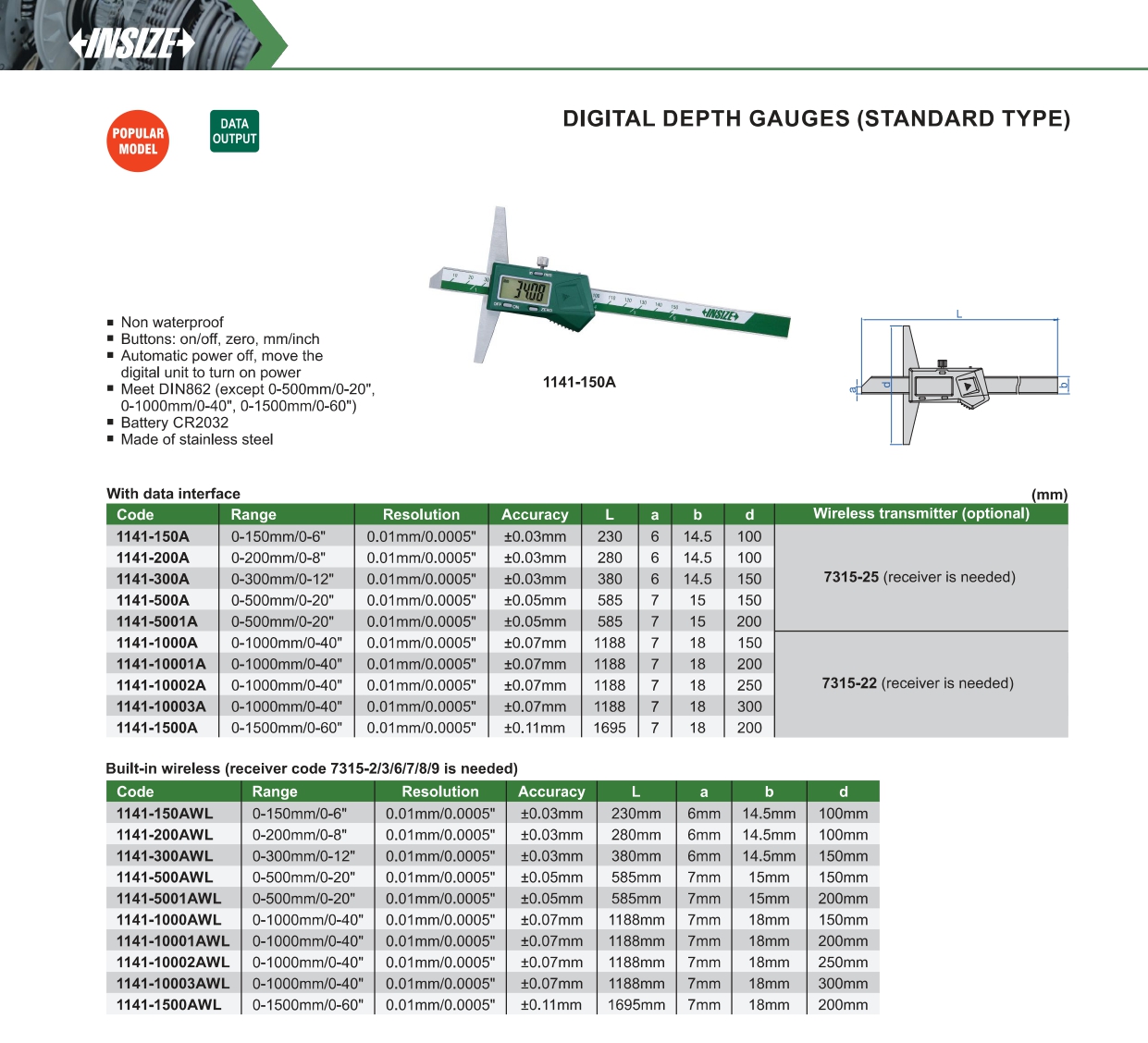

2. Bảng tra cứu dải đo và độ chính xác (Accuracy)

Dựa trên nhu cầu công việc, quý khách có thể lựa chọn các mã sản phẩm (Code) với thông số tương ứng dưới đây:

Mã sản phẩm (Code)	Dải đo (Range)	Độ chính xác (Accuracy)	Chiều dài L (mm)	Chiều rộng đế b (mm)
1141-150A	0-150mm / 0-6"	±0.03mm	230mm	100mm
1141-200A	0-200mm / 0-8"	±0.03mm	280mm	100mm
1141-300A	0-300mm / 0-12"	±0.03mm	380mm	100mm
1141-500A	0-500mm / 0-20"	±0.05mm	585mm	150mm
1141-1000A	0-1000mm / 0-40"	±0.07mm	1085mm	150mm

(Lưu ý: Các dòng có hậu tố AWL như 1141-150AWL tích hợp sẵn hệ thống truyền dữ liệu không dây Zigbee).

3. Kích thước vật lý (Dimensional Data)

Việc nắm rõ kích thước đế và độ dày thanh thước giúp kỹ sư xác định khả năng tiếp cận của thiết bị đối với các hốc phôi hẹp:

• Độ dày thanh thước (d): * Các model từ 150mm đến 300mm: d = 16mm.

  • Các model từ 500mm đến 1000mm: d = 20mm.

• Đế đo: Được mài phẳng đạt độ chính xác cao, giúp triệt tiêu sai số khi đặt thiết bị lên mặt phẳng chuẩn.

4. Phụ kiện tùy chọn (Optional Accessories)

Để tối ưu hóa quy trình quản lý chất lượng và thống kê dữ liệu (SPC), quý khách có thể trang bị thêm hệ thống cáp kết nối máy tính:

• Cáp xuất dữ liệu: Mã 7315-21 hoặc 7302-21.

• Đế mở rộng (Extension Base): Giúp tăng diện tích bề mặt tiếp xúc khi đo các hố lớn (Liên hệ Insize Việt Nam để được tư vấn mã tương thích).

📌 Ghi chú bảo trì: Để duy trì độ chính xác ±0.03mm, thiết bị cần được vệ sinh sạch sẽ sau mỗi lần sử dụng bằng khăn mềm và dầu chuyên dụng. Mọi sản phẩm thước đo sâu điện tử Insize do chúng tôi cung cấp đều có thể mang đi hiệu chuẩn thiết bị đo tại các trung tâm uy tín với đầy đủ hồ sơ kỹ thuật.

Những lưu ý quan trọng khi sử dụng Thước đo sâu điện tử INSIZE 1141

Để duy trì độ phân giải 0.01mm và đảm bảo thiết bị hoạt động bền bỉ trong môi trường công nghiệp, người dùng cần tuân thủ các nguyên tắc kỹ thuật sau đây:

1. Chuẩn bị và Thiết lập điểm 0 (Zero Setting)

• Vệ sinh bề mặt tiếp xúc: Trước khi đo, hãy sử dụng khăn mềm sạch lau nhẹ mặt đế đo và thanh trượt. Do được làm từ thép không gỉ (Stainless steel), bụi bẩn hoặc dầu thừa có thể gây ra sai số nhỏ làm ảnh hưởng đến độ chính xác ±0.03mm của thiết bị.

• Thiết lập điểm 0 chuẩn xác: Đặt đế thước lên một mặt phẳng chuẩn (như bàn map đá granite). Nhấn nút Zero để màn hình hiển thị giá trị 0.00. Đây là bước bắt buộc để đảm bảo kết quả đo chiều sâu lỗ hoặc rãnh là tuyệt đối.

2. Thao tác đo lường kỹ thuật

• Di chuyển thanh trượt: Tận dụng tính năng tự động bật nguồn khi di chuyển bộ số (Move the digital unit to turn on power) để bắt đầu công việc nhanh chóng. Tuy nhiên, cần di chuyển thanh trượt nhẹ nhàng, tránh va đập mạnh đầu đo vào đáy lỗ.

• Áp lực đo vừa đủ: Khi đo độ sâu, hãy ấn nhẹ đế thước xuống bề mặt phôi để đảm bảo thước không bị nghiêng. Một độ lệch nhỏ về góc đứng sẽ làm mất đi giá trị của tiêu chuẩn DIN862 mà thiết bị đang sở hữu.

• Sử dụng đúng hệ đơn vị: Kiểm tra kỹ nút mm/inch trên màn hình LCD để đảm bảo bạn đang đo theo đúng yêu cầu của bản vẽ kỹ thuật, tránh nhầm lẫn trong khâu đọc kết quả.

3. Quản lý năng lượng và Pin

• Thay pin đúng cách: Khi màn hình hiển thị yếu hoặc nhấp nháy, hãy thay pin CR2032. Luôn đảm bảo lắp đúng cực và đóng chặt nắp pin để tránh bụi bẩn lọt vào mạch điện tử.

• Tính năng Auto Power Off: Thiết bị sẽ tự động tắt sau một khoảng thời gian không sử dụng để tiết kiệm năng lượng. Tuy nhiên, sau khi kết thúc ca làm việc, bạn nên chủ động nhấn nút Off và lau khô thiết bị.

4. Kết nối dữ liệu và Phụ kiện

• Bảo vệ cổng xuất dữ liệu: Khi không sử dụng tính năng xuất dữ liệu (Data Output), hãy đậy kín nắp cổng kết nối. Điều này giúp ngăn chặn mạt sắt hoặc dầu cắt gọt xâm nhập làm hỏng cổng giao tiếp.

• Sử dụng cáp chính hãng: Nếu cần truyền dữ liệu sang máy tính để thống kê SPC, hãy sử dụng các mã cáp chính hãng như 7315-21 để đảm bảo tín hiệu ổn định và không gây xung đột phần mềm.

5. Bảo quản và Hiệu chuẩn

• Lưu ý về môi trường: Series 1141 là dòng không chống nước (Non-waterproof). Do đó, tuyệt đối không ngâm thước trong dung dịch hoặc để nước bắn trực tiếp vào bộ hiển thị điện tử.

• Bảo quản trong hộp đựng: Sau khi sử dụng, hãy hạ thanh đo về vị trí an toàn và cất thước vào hộp nhựa nguyên bản đi kèm để tránh va đập vật lý.

• Hiệu chuẩn định kỳ: Để đảm bảo thước luôn đạt chuẩn chất lượng như khi mới mua tại Insize Việt Nam, doanh nghiệp nên thực hiện hiệu chuẩn thiết bị đo định kỳ 6-12 tháng tại các trung tâm uy tín.

📞 Hỗ trợ kỹ thuật: Nếu gặp bất kỳ vấn đề nào về hiển thị hoặc sai số trong quá trình vận hành, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của Insize Việt Nam để được hướng dẫn xử lý hoặc bảo hành chính hãng.

---

Hệ thống 10 câu hỏi và trả lời chuyên sâu về Thước đo sâu điện tử INSIZE 1141

1. Thước đo sâu điện tử INSIZE 1141 là gì và ứng dụng thực tế trong nhà máy như thế nào?

Trả lời: INSIZE Series 1141 (Standard Type) là dòng thước đo độ sâu điện tử chuyên dụng, được thiết kế để xác định kích thước thẳng đứng từ bề mặt chuẩn đến đáy của các lỗ khoan (blind holes), rãnh hẹp, hoặc các bậc gờ trên phôi gia công. Trong thực tế, thiết bị này là "cánh tay phải" của kỹ sư tại các xưởng gia công CNC khi cần kiểm tra độ sâu rãnh phay hoặc tại các phòng QC để đánh giá sự đồng nhất của lô hàng trước khi lắp ráp. Nhờ mặt đế đo được mài phẳng tuyệt đối, thước đảm bảo tính vuông góc và ổn định cao hơn hẳn so với việc sử dụng thanh đo của thước cặp thông thường.

2. Độ phân giải và độ chính xác của model 1141-150A có đáp ứng được các bản vẽ dung sai ngặt nghèo không?

Trả lời: Model 1141-150A cung cấp độ phân giải cực cao là 0.01mm (0.0005"), giúp hiển thị những biến thiên kích thước nhỏ nhất trên màn hình LCD sắc nét. Về độ sai số tuyệt đối (Accuracy), thiết bị đạt mức chính xác ±0.03mm trên toàn dải đo 150mm. Với thông số kỹ thuật ấn tượng này, thước hoàn toàn đáp ứng tốt các tiêu chuẩn kiểm soát dung sai khắt khe trong ngành cơ khí chế tạo máy, làm khuôn mẫu và sản xuất linh kiện điện tử hiện nay.

3. Tại sao cần lưu ý về khả năng chống nước của dòng 1141 này?

Trả lời: Theo thông tin từ Catalogue chính hãng, Series 1141 là dòng không chống nước (Non-waterproof). Điều này xuất phát từ việc thiết kế tích hợp cổng xuất dữ liệu hở và các khớp nối cơ khí tiêu chuẩn. Nếu thiết bị tiếp xúc trực tiếp với dung dịch làm mát (Coolant) hoặc nước, độ ẩm có thể xâm nhập vào bảng mạch PCB và pin CR2032 gây hiện tượng nhảy số, mờ màn hình LCD hoặc hỏng cảm biến. Do đó, người dùng nên vệ sinh khô phôi trước khi đo và lau sạch thước bằng khăn tẩm dầu bảo quản sau khi sử dụng.

4. Cấu tạo từ "Thép không gỉ" mang lại lợi ích gì cho độ bền của thiết bị?

Trả lời: Toàn bộ thân thước và mặt đế đo của Insize 1141 được chế tác từ thép không gỉ (Stainless steel) đã qua nhiệt luyện. Vật liệu này không chỉ giúp thước chống gỉ sét trong môi trường nóng ẩm của Việt Nam mà còn có độ cứng cao, chống trầy xước và mài mòn mặt đế khi tiếp xúc liên tục với bề mặt kim loại sắc nhọn. Ngoài ra, thép không gỉ có hệ số giãn nở nhiệt thấp, giúp duy trì độ ổn định kích thước ngay cả khi nhiệt độ nhà xưởng thay đổi.

5. Tính năng "Move the digital unit to turn on power" có ưu điểm gì trong sản xuất hàng loạt?

Trả lời: Đây là công nghệ hiện đại giúp tối ưu hóa quy trình làm việc. Thay vì phải nhấn nút nguồn thủ công, người thợ chỉ cần di chuyển bộ hiển thị số, thước sẽ lập tức kích hoạt và ghi nhận giá trị. Trong môi trường sản xuất hàng loạt với hàng ngàn chi tiết cần kiểm tra mỗi ngày, tính năng này giúp tiết kiệm thời gian thao tác, đồng thời cơ chế Auto power off sẽ tự ngắt khi không sử dụng, giúp kéo dài tuổi thọ pin CR2032 lên đáng kể (thường lên đến 1 năm sử dụng).

6. Cách kết nối và truyền dữ liệu từ thước Insize 1141 sang máy tính được thực hiện như thế nào?

Trả lời: Thước đo sâu điện tử Insize 1141 được trang bị cổng xuất dữ liệu (Data Output) chuyên nghiệp. Để truyền dữ liệu, bạn cần sử dụng phụ kiện tùy chọn là cáp kết nối (như mã 7315-21 hoặc 7302-21). Khi kết nối với máy tính, kết quả đo sẽ được nhập trực tiếp vào các phần mềm như Microsoft Excel chỉ bằng một lần nhấn nút trên cáp. Ứng dụng này cực kỳ quan trọng trong việc xây dựng báo cáo kiểm soát quá trình bằng thống kê (SPC), giúp loại bỏ hoàn toàn lỗi chép nhầm số của nhân viên kiểm hàng.

7. Dòng tích hợp Wireless (1141-AWL) có khoảng cách truyền dữ liệu bao xa?

Trả lời: Đối với các model có hậu tố AWL (ví dụ: 1141-150AWL), thiết bị tích hợp sẵn bộ phát sóng không dây (Wireless). Hệ thống này cho phép truyền dữ liệu ổn định trong phạm vi từ 5 đến 10 mét tùy môi trường nhà xưởng. Đây là giải pháp hoàn hảo cho các chi tiết máy có kích thước lớn hoặc khi người đo cần di chuyển liên tục xung quanh phôi mà không muốn bị vướng víu bởi dây cáp kết nối truyền thống.

8. Làm thế nào để biết pin CR2032 của thước sắp hết và cách thay thế?

Trả lời: Khi pin yếu, màn hình LCD thường có hiện tượng hiển thị mờ, nhấp nháy hoặc các chữ số không ổn định. Thước sử dụng loại pin CR2032 (3V) rất phổ biến. Cách thay thế rất đơn giản: Bạn chỉ cần dùng vít nhỏ mở nắp đậy pin ở mặt sau bộ hiển thị, lắp pin mới đúng cực (+) hướng lên trên và đóng nắp lại. Lưu ý: Sau khi thay pin, bạn phải thực hiện lại bước Zero setting (thiết lập điểm 0) trên mặt phẳng chuẩn để đảm bảo thước đo chính xác.

9. Tiêu chuẩn DIN862 được nhắc đến trong Catalogue có ý nghĩa gì?

Trả lời: DIN862 là tiêu chuẩn kỹ thuật khắt khe của Đức dành cho các loại thước đo du xích và điện tử. Việc dòng INSIZE 1141 đáp ứng tiêu chuẩn này khẳng định thiết bị đã vượt qua các bài kiểm tra về độ phẳng của mặt đế, độ thẳng của thanh đo và giới hạn sai số cho phép. Đối với các doanh nghiệp đang áp dụng hệ thống quản lý chất lượng ISO 9001, việc sử dụng thiết bị đạt chuẩn DIN862 là minh chứng rõ ràng nhất cho năng lực đo lường và uy tín của đơn vị sản xuất.

10. Chính sách hỗ trợ chứng từ CO/CQ khi mua hàng tại Insize Việt Nam là gì?

Trả lời: Khi mua bất kỳ model nào thuộc Series 1141 tại Insize Việt Nam, khách hàng đều được cung cấp đầy đủ chứng từ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng). Đặc biệt, mỗi sản phẩm đều đi kèm một Inspection Certificate (Chứng chỉ kiểm tra) có mã số định danh riêng từ nhà máy INSIZE. Bộ chứng từ này không chỉ đảm bảo bạn mua đúng hàng chính hãng mà còn là tài liệu bắt buộc để thực hiện các thủ tục hiệu chuẩn định kỳ tại các trung tâm đo lường nhà nước.

---
