PANME ĐO TRONG DẠNG ỐNG CÓ THANH NỐI MỞ RỘNG INSIZE 3222 CHÍNH HÃNG

Trong gia công cơ khí chính xác và kiểm tra chất lượng (QC), việc xác định chuẩn xác đường kính lỗ sâu hay kích thước trong cỡ lớn luôn đòi hỏi một thiết bị đo lường chuyên dụng vừa bền bỉ vừa có tính linh hoạt cao. Panme đo trong dạng ống INSIZE dòng 3222 (Tubular Inside Micrometers) chính là giải pháp hoàn hảo được thiết kế để đáp ứng các tiêu chuẩn đo kiểm khắt khe nhất. Sở hữu kết cấu dạng module thông minh với các thanh nối mở rộng (extension rods) đa dạng, bề mặt tiếp xúc phủ hợp kim cứng (carbide) chống mài mòn cùng vạch chia sắc nét 0.01mm, dòng sản phẩm này mang đến độ tin cậy tuyệt đối cho mọi thao tác vận hành. Cùng Insize Việt Nam đi sâu vào khám phá chi tiết những đặc tính kỹ thuật vượt trội đã giúp INSIZE 3222 trở thành sự lựa chọn ưu tiên của các kỹ sư và nhà máy sản xuất.

Phân Tích Chi Tiết Ứng Dụng Của Panme Đo Trong Dạng Ống INSIZE 3222

Với thiết kế module đặc trưng, Panme đo trong dạng ống INSIZE 3222 (Tubular Inside Micrometers) vượt qua giới hạn của một thiết bị đo lường thông thường để trở thành giải pháp cốt lõi trong nhiều lĩnh vực công nghiệp phức tạp:

1. Ứng dụng tối thượng trong Gia công cơ khí chính xác (CNC) và Chế tạo khuôn mẫu

Trong môi trường gia công CNC, độ sai lệch dù chỉ vài micromet cũng có thể dẫn đến việc loại bỏ toàn bộ phôi. Việc đo lường các chi tiết có độ sâu lớn, các ngõng trục bên trong hoặc khoang khuôn đúc luôn là một thách thức.

• Giải pháp từ INSIZE 3222: Thiết bị hoạt động như một thước Panme đo lỗ sâu hoàn hảo. Khách hàng có thể dễ dàng lắp ráp các thanh nối mở rộng (extension rods) để đưa đầu đo vào sâu bên trong phôi mà vẫn đảm bảo độ cứng vững.

• Điểm nhấn kỹ thuật: Nhờ vạch chia cực nhỏ 0.01mm và các bề mặt tiếp xúc được bọc hợp kim cứng (Carbide), đầu đo có khả năng chống mài mòn vượt trội khi phải ma sát liên tục với các bề mặt kim loại thô ráp. Cơ chế Panme đo trong kiểu nối ghép này giúp người thợ phay, tiện CNC tự tin kiểm soát dung sai ngay trong quá trình gia công thô và tinh.

2. Chìa khóa vàng trong Công nghiệp ô tô và Bảo dưỡng, đại tu động cơ

Công việc đại tu động cơ (rebuild engine) đòi hỏi sự chính xác tuyệt đối khi đánh giá tình trạng hao mòn của lòng xylanh động cơ sau hàng nghìn giờ hoạt động. Các kỹ sư cần biết chính xác xylanh bị mòn bao nhiêu, có bị oval hay dạng côn hay không để quyết định doa cốt (lên size piston) cho phù hợp.

• Giải pháp từ INSIZE 3222: Sản phẩm được ứng dụng rộng rãi như một dụng cụ đo đường kính lỗ xylanh chuyên nghiệp. Thay vì dùng thước cặp có độ rơ lớn, thợ máy sử dụng đầu vi kế (micrometer head) có dải đo cơ sở 50-63mm, kết hợp thanh nối để đưa vào từng vị trí cao - trung - thấp của buồng đốt.

• Điểm nhấn kỹ thuật: Cảm giác "bắt điểm" (feel) của cơ cấu vặn panme giúp thợ máy lấy được đường kính trong chính xác nhất, từ đó phục hồi hiệu suất động cơ hoàn hảo.

3. Năng lực đo lường vượt giới hạn trong Sản xuất đường ống, Dầu khí và Đóng tàu

Các ngành công nghiệp nặng thường xuyên phải làm việc với các hệ thống ống xả, đường ống dẫn khí áp lực cao, các mặt bích ghép nối turbine hoặc khoang chứa của tàu biển. Đặc thù ở đây là kích thước đường kính trong cực lớn, vượt ra khỏi khả năng của các loại panme nguyên khối thông thường.

• Giải pháp từ INSIZE 3222: Mã sản phẩm 3222-1500 cung cấp khả năng mở rộng dải đo lên đến 50-1500mm, biến nó thành một chiếc Panme đo lỗ lớn vô cùng đắc lực.

• Điểm nhấn kỹ thuật: Dù đo ở khoảng cách hơn 1 mét, cơ cấu ống nối vẫn đảm bảo không bị võng hay cong vênh. Thiết bị hỗ trợ đắc lực cho công tác đo kiểm QC đường kính ống, đảm bảo các đường ống khổng lồ được ghép nối kín khít, đáp ứng tiêu chuẩn an toàn chịu áp lực cao trong ngành dầu khí.

4. Tiêu chuẩn khắt khe tại Phòng Quản lý chất lượng (QA/QC Labs) & KCS

Phòng QA/QC là chốt chặn cuối cùng kiểm soát chất lượng vật tư đầu vào và sản phẩm xuất xưởng. Mọi thiết bị đo lường sử dụng tại đây phải có khả năng lặp lại kết quả đo (repeatability) ổn định và dễ dàng hiệu chuẩn.

• Giải pháp từ INSIZE 3222: Với tư cách là một thiết bị đo kiểm QC cao cấp, INSIZE 3222 mang lại sự an tâm tuyệt đối cho đội ngũ KCS. Bộ sản phẩm luôn được cung cấp kèm theo các chuẩn cài đặt (setting standards) đồng bộ.

• Điểm nhấn kỹ thuật: Trước mỗi ca làm việc, nhân viên QC có thể tự setup và reset điểm Zero một cách nhanh chóng. Độ chính xác của kết quả được kiểm soát chặt chẽ và minh bạch theo công thức chuẩn của hãng là (3+n+L/50)µm. Đây là nền tảng vững chắc để Insize Việt Nam tự tin cam kết mang lại quy trình đo kiểm đạt chuẩn quốc tế cho các nhà máy.

---

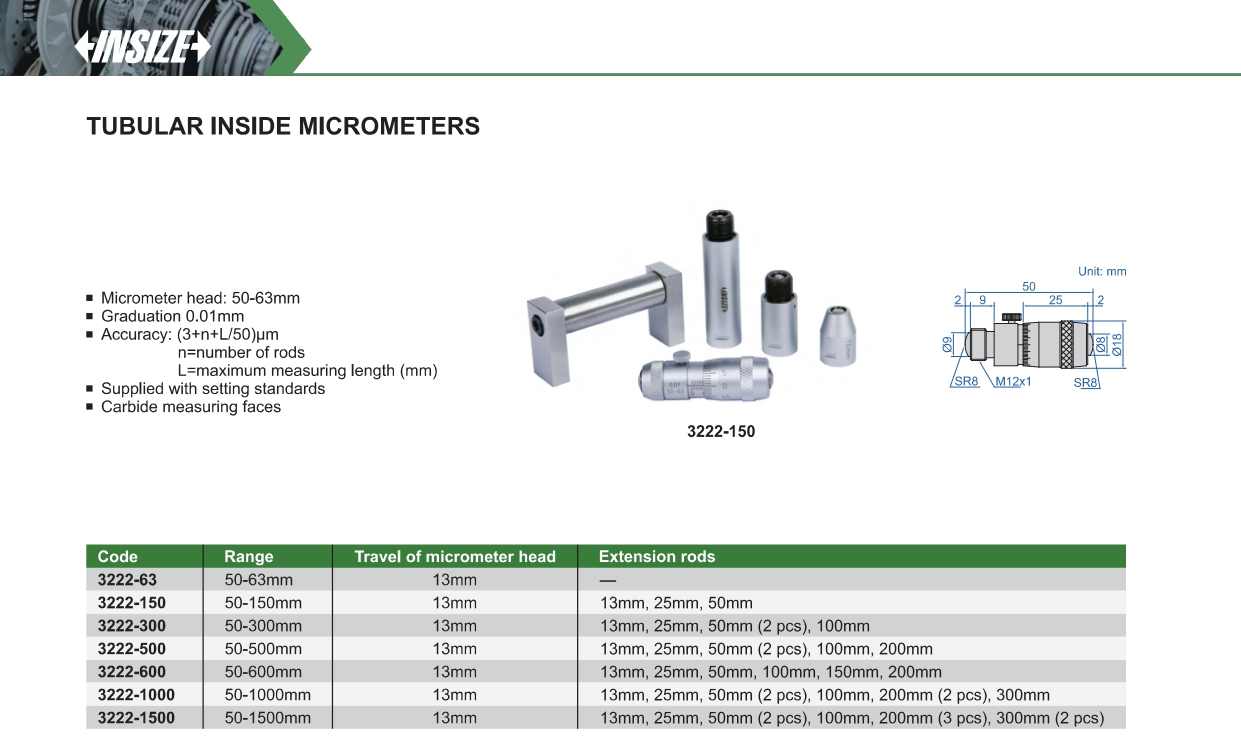

Thông Số Kỹ Thuật Chi Tiết - Panme Đo Trong Dạng Ống INSIZE Dòng 3222

Để đảm bảo tính minh bạch và giúp kỹ sư dễ dàng đối chiếu với yêu cầu dung sai của bản vẽ gia công, Insize Việt Nam cung cấp hệ thống thông số kỹ thuật chuẩn xác nhất cho dòng sản phẩm Panme đo trong dạng ống (Tubular Inside Micrometers).

1. Thông Số Cấu Tạo Chung

Các đặc tính kỹ thuật dưới đây được áp dụng đồng bộ cho toàn bộ các mã sản phẩm thuộc dòng INSIZE 3222:

• Thương hiệu: INSIZE.

• Dải đo của đầu vi kế (Micrometer head): 50-63mm.

• Hành trình đầu đo (Travel of micrometer head): 13mm.

• Độ chia thước (Graduation): 0.01mm.

• Chất liệu bề mặt đo: Bọc hợp kim cứng (Carbide measuring faces) giúp tăng cường độ bền và chống mài mòn.

• Phụ kiện đi kèm: Sản phẩm được cung cấp đầy đủ các chuẩn cài đặt (Supplied with setting standards) để hiệu chuẩn trước khi đo.

• Công thức tính độ chính xác (Accuracy): (3+n+L/50)µm.

  • Trong đó: n = số lượng thanh nối được sử dụng (number of rods).

  • Trong đó: L = chiều dài đo tối đa tính bằng mm (maximum measuring length).

2. Bảng Thông Số Từng Mã Sản Phẩm (Model Specifications)

Tùy thuộc vào nhu cầu đo lường thực tế, khách hàng có thể lựa chọn các mã sản phẩm với số lượng thanh nối (extension rods) tương ứng để đạt được dải đo mong muốn:

---

Những Lưu Ý Quan Trọng Khi Sử Dụng Panme Đo Trong Dạng Ống INSIZE 3222

Để khai thác tối đa hiệu suất và duy trì tuổi thọ cho dòng Panme đo trong dạng ống (Tubular Inside Micrometers), các kỹ sư và thợ máy cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật dưới đây. Việc sử dụng đúng cách không chỉ đảm bảo kết quả đo lường chuẩn xác mà còn tối ưu hóa sai số theo thiết kế của nhà sản xuất.

1. Nguyên tắc lắp ráp thanh nối (Extension rods)

Luôn ưu tiên sử dụng số lượng thanh nối ít nhất có thể (n) để đạt được chiều dài dải đo mong muốn. Theo công thức tính độ chính xác (3+n+L/50)µm, sai số cộng dồn sẽ tỷ lệ thuận với số lượng thanh nối (n). Ví dụ: Thay vì dùng 2 thanh 50mm, hãy dùng 1 thanh 100mm.

Trước khi vặn ren ghép nối, phải dùng khăn mềm, không xơ lau thật sạch bề mặt tiếp xúc của đầu vi kế (micrometer head) và các thanh nối mở rộng. Bất kỳ hạt bụi hay mạt kim loại nào lọt vào giữa các khớp nối đều sẽ làm sai lệch kích thước thực tế và ảnh hưởng đến độ chia 0.01mm.

2. Thiết lập chuẩn (Zero-setting) trước khi đo

Thiết bị luôn được cung cấp kèm theo các chuẩn cài đặt (Supplied with setting standards). Bắt buộc phải sử dụng khối chuẩn này để thiết lập lại điểm Zero trước mỗi ca làm việc hoặc ngay sau khi thay đổi cấu hình thanh nối.

Thao tác kiểm tra chuẩn nên được thực hiện trong cùng một điều kiện nhiệt độ với môi trường đo thực tế để loại bỏ sai số do giãn nở nhiệt (thermal expansion). Điều này đặc biệt quan trọng khi chiều dài đo tối đa (L) lên đến 1000mm hay 1500mm.

3. Thao tác đo lường và kiểm soát lực vặn

Khi đưa Panme đo trong vào lỗ cơ khí hoặc ngõng trục, cần lắc nhẹ thiết bị qua lại theo nhiều hướng để tìm được đường kính lớn nhất (điểm đi qua tâm và vuông góc với trục lỗ).

Khi thao tác trong phạm vi hành trình đầu đo 13mm, cần xoay núm vặn với lực đều đặn. Tránh vặn ép quá tay làm cong vênh hệ thống thanh nối, dẫn đến kết quả đọc bị sai lệch so với thực tế.

4. Bảo quản bề mặt đo bọc Carbide

Mặc dù các đầu chạm được bọc hợp kim cứng (Carbide measuring faces) giúp tăng cường khả năng chống mài mòn hiệu quả, nhưng vật liệu này có đặc tính giòn. Tuyệt đối tránh làm rơi rớt thiết bị hoặc va đập mạnh phần đầu đo vào các bề mặt kim loại thô cứng để phòng ngừa nứt mẻ.

Sau khi kết thúc quá trình đo lường, cần tháo rời toàn bộ đầu micrometer có dải cơ sở 50-63mm và các thanh nối, lau sạch bằng dầu bảo quản dụng cụ chuyên dụng và cất giữ cẩn thận vào hộp. Không lưu trữ thiết bị ở trạng thái đang khóa chặt ren nối trong thời gian dài.

---

Câu Hỏi Thường Gặp (FAQ) Về Panme Đo Trong Dạng Ống INSIZE 3222

1. Panme đo trong dạng ống INSIZE 3222 có dải đo và độ chia là bao nhiêu?

Dòng sản phẩm này sở hữu đầu vi kế (micrometer head) có dải đo cơ sở là 50-63mm. Nhờ cơ chế module kết hợp cùng các thanh nối mở rộng, tổng dải đo có thể mở rộng lên đến tối đa 50-1500mm (tùy thuộc vào từng mã sản phẩm). Thiết bị có độ chia (Graduation) cực kỳ chuẩn xác đạt mức 0.01mm, đáp ứng hoàn hảo cho các yêu cầu khắt khe trong gia công cơ khí chính xác.

2. Bề mặt tiếp xúc đo của thước được làm bằng chất liệu gì để chống mài mòn?

Tất cả các bề mặt tiếp xúc trực tiếp với chi tiết đo đều được bọc hợp kim cứng (Carbide measuring faces). Vật liệu này mang lại khả năng chống mài mòn vượt trội, giúp Panme đo trong INSIZE duy trì độ chính xác lâu dài ngay cả khi phải ma sát liên tục với các bề mặt kim loại thô ráp trong công nghiệp ô tô hay chế tạo khuôn mẫu.

3. Làm thế nào để tính độ chính xác (Accuracy) của thước theo công thức (3+n+L/50)µm?

Hãng INSIZE quy định độ chính xác của dòng sản phẩm này tuân theo công thức (3+n+L/50)µm. Trong đó, biến số n đại diện cho số lượng thanh nối (number of rods) được lắp ráp vào, và L chính là chiều dài đo tối đa tính bằng mm (maximum measuring length). Theo nguyên tắc kỹ thuật, bạn nên ưu tiên sử dụng ít thanh nối nhất có thể để giảm thiểu biến số n, từ đó tối ưu hóa sai số cộng dồn.

4. Hành trình di chuyển tối đa của đầu vặn Panme là bao nhiêu?

Cấu tạo của đầu vi kế (micrometer head) có hành trình đầu đo (Travel of micrometer head) giới hạn ở mức 13mm. Trong phạm vi 13mm này, người kỹ thuật viên sẽ xoay núm vặn để vi chỉnh và đọc kết quả đo đường kính lỗ một cách trực quan trên vạch chia 0.01mm.

5. Sản phẩm có đi kèm thiết bị để hiệu chuẩn trước khi tiến hành đo không?

Có, toàn bộ các model thuộc dòng Panme đo trong dạng ống INSIZE 3222 (Tubular Inside Micrometers) đều được cung cấp kèm theo các chuẩn cài đặt (Supplied with setting standards). Các chuyên viên tại phòng Quản lý chất lượng (QA/QC Labs) bắt buộc phải sử dụng khối chuẩn này để thực hiện bước thiết lập điểm Zero (Zero-setting) trước mỗi ca làm việc để đảm bảo tính minh bạch.

6. Sự khác biệt cụ thể giữa hai mã sản phẩm INSIZE 3222-150 và INSIZE 3222-1000 là gì?

Sự khác biệt nằm ở phạm vi đo và số lượng thanh nối. Mã 3222-150 phục vụ dải đo 50-150mm và đi kèm 3 thanh nối gồm: 13mm, 25mm, 50mm. Trong khi đó, mã 3222-1000 là loại Panme đo lỗ lớn với dải đo từ 50-1000mm, được trang bị hệ thống thanh nối đồ sộ hơn bao gồm: 13mm, 25mm, 50mm (2 pcs), 100mm, 200mm (2 pcs), 300mm, chuyên dùng cho công tác đo kiểm QC đường kính ống cỡ lớn.

7. Tôi có thể sử dụng loại Panme này như một dụng cụ đo đường kính lỗ xylanh động cơ không?

Hoàn toàn phù hợp và rất được khuyến khích. Nhờ cơ chế Panme đo trong kiểu nối ghép, thợ máy có thể dễ dàng lắp ráp thanh nối để đưa đầu vi kế xuống sâu bên trong các buồng đốt động cơ. Đây là thiết bị đo kiểm QC lý tưởng giúp đánh giá chính xác độ mòn, độ oval của xylanh phục vụ cho công tác đại tu.

8. Hệ thống thanh nối mở rộng (extension rods) có dễ bị võng hoặc cong vênh khi đo lỗ sâu không?

Không. Cấu trúc các thanh nối của thước Panme đo lỗ sâu này được gia công nguyên khối cứng vững, đảm bảo độ đồng trục tuyệt đối. Tuy nhiên, người sử dụng cần tuân thủ nguyên tắc lau thật sạch bề mặt ren trước khi ghép nối và xoay núm vặn với lực đều tay, tránh ép lực quá mạnh làm ảnh hưởng đến sai số của thước.

9. Nếu nhu cầu của xưởng chỉ cần đo các ngõng trục có kích thước khoảng 60mm thì nên đầu tư model nào?

Nếu nhu cầu đo lường cố định trong khoảng hẹp này, bạn chỉ cần chọn mua mã sản phẩm 3222-63. Model này có dải đo đúng từ 50-63mm và cấu tạo chỉ gồm đầu vi kế, không bao gồm các thanh nối mở rộng đi kèm. Lựa chọn này giúp doanh nghiệp tiết kiệm ngân sách đáng kể mà vẫn sở hữu thiết bị đo 0.01mm chính hãng.

10. Mua Panme đo lỗ INSIZE chính hãng  đâu để đảm bảo giá tốt và đầy đủ chứng từ xuất xứ?

Để đảm bảo chất lượng, khách hàng nên tìm đến các đại lý phân phối INSIZE tại Việt Nam. Sản phẩm hiện đang được phân phối trực tiếp bởi Insize Việt Nam với cam kết báo giá Panme đo trong INSIZE 3222 cạnh tranh nhất thị trường. Chúng tôi cung cấp thiết bị mới 100%, đi kèm đầy đủ chứng nhận CO/CQ và chính sách bảo hành, hỗ trợ kỹ thuật tận tâm.

---
