MÁY ĐO ĐỘ TRÒN INSIZE RCT-RA260: TRỤC ĐỆM KHÍ, ĐỘ PHÂN GIẢI 0.001µM

Trong kỷ nguyên gia công siêu chính xác, việc kiểm soát sai số hình học không chỉ là yêu cầu kỹ thuật mà còn là thước đo năng lực của doanh nghiệp. Máy đo độ tròn INSIZE RCT-RA260 xuất hiện như một giải pháp cốt lõi cho các phòng Lab Metrology và trung tâm kiểm định chất lượng, nơi mọi sai lệch dù là nhỏ nhất cũng cần được phân tích tường minh. Được trang bị công nghệ trục chính đệm khí (Air-floating spindle) tiên tiến giúp triệt tiêu ma sát và rung động, thiết bị mang lại độ ổn định đáng kinh doanh cùng độ phân giải đạt ngưỡng 0.001µm. Vượt xa khả năng của các dòng máy thông thường, RCT-RA260 cho phép thực hiện đồng thời các phép đo phức tạp như độ đồng tâm, độ phẳng và độ đảo hướng tâm dựa trên 4 phương pháp đánh giá tiêu chuẩn quốc tế. Với sự hỗ trợ từ phần mềm phân tích chuyên sâu và hệ thống bàn đá granite chống rung, đây chính là thiết bị đo lường chiến lược giúp các kỹ sư cơ khí tại Việt Nam khẳng định chất lượng tuyệt đối cho từng chi tiết sản phẩm.

ỨNG DỤNG NỔI BẬT CỦA MÁY ĐO ĐỘ TRÒN INSIZE RCT-RA260 TRONG CÔNG NGHIỆP

Hệ thống máy đo độ tròn INSIZE RCT-RA260 không chỉ là một thiết bị đo lường đơn thuần mà là giải pháp kiểm soát chất lượng cốt lõi, đáp ứng những tiêu chuẩn khắt khe nhất trong nhiều lĩnh vực công nghiệp trọng điểm.

1. Ngành Gia công Cơ khí Chính xác & Chế tạo Khuôn mẫu

Trong môi trường sản xuất CNC hiện đại, việc kiểm soát sai số hình học là yếu tố sống còn. RCT-RA260 giúp các kỹ sư:

• Đo lường và phân tích chính xác độ tròn, độ phẳng của các chi tiết khuôn mẫu, đồ gá.

• Sử dụng bàn đá granite và công nghệ trục đệm khí để loại bỏ các rung động nhỏ nhất, đảm bảo tính ổn định khi kiểm tra các chi tiết có tải trọng lên đến 30kg.

• Tối ưu hóa quy trình sản xuất nhờ tính năng tự động loại bỏ khe hở và ba via, giúp kết quả đo phản ánh đúng thực tế bề mặt gia công.

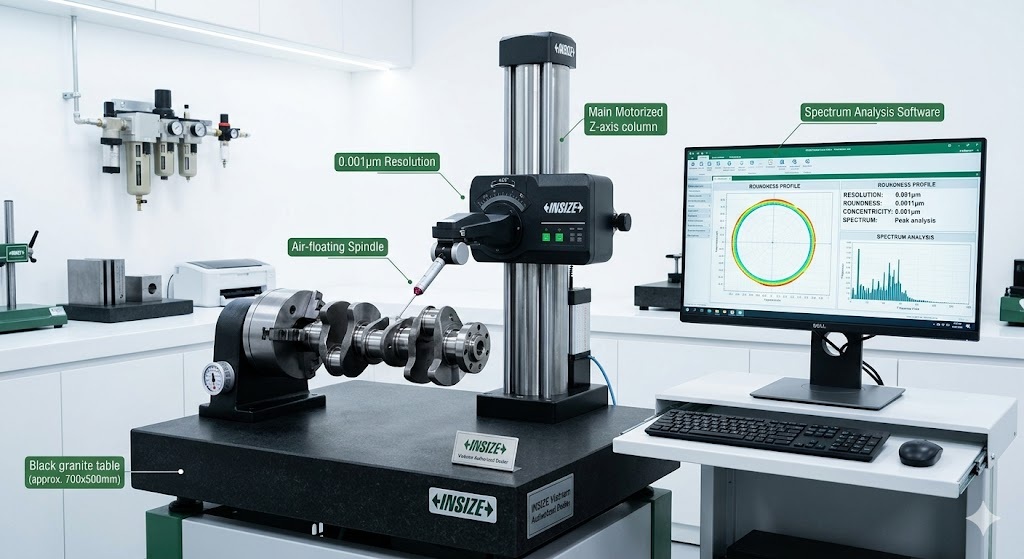

2. Công nghiệp Ô tô & Giao thông Vận tải

Với khả năng đo các chi tiết có đường kính tối đa 400mm, thiết bị là lựa chọn hàng đầu để kiểm tra các bộ phận truyền động và động cơ:

• Kiểm tra trục khuỷu và piston: Phân tích độ tròn và độ đồng tâm với độ phân giải 0.001µm, đảm bảo sự vận hành mượt mà và giảm thiểu mài mòn cho động cơ.

• Đo độ đảo hướng tâm: Kiểm tra các chi tiết xoay như đĩa phanh, ổ trục và bánh răng, giúp tăng cường độ an toàn và tuổi thọ cho phương tiện.

• Phân tích phổ (Spectrum analysis): Giúp nhận diện các sai số mang tính chu kỳ trong quá trình gia công trục, từ đó điều chỉnh máy công cụ kịp thời.

3. Các trung tâm Kiểm định & Phòng Lab Metrology

Được thiết kế để trở thành trung tâm của các phòng Lab chuẩn quốc tế, RCT-RA260 cung cấp các báo cáo dữ liệu chuyên sâu:

• 4 phương pháp đánh giá tiêu chuẩn: Linh hoạt chuyển đổi giữa các phương pháp LSC, MZC, MIC, MCC để đáp ứng mọi yêu cầu kỹ thuật từ khách hàng và đối tác quốc tế.

• Độ chính xác quay cực cao: Thông số (0.025+6H/10000)µm khẳng định năng lực đo lường tại các viện nghiên cứu và trung tâm kiểm định chất lượng cao.

• Lưu trữ và xuất bản dữ liệu: Phần mềm đi kèm hỗ trợ máy in xuất báo cáo kết quả trực tiếp, phục vụ công tác lưu trữ hồ sơ chất lượng và truy xuất nguồn gốc.

4. Ngành Sản xuất Thiết bị Điện tử & Công nghệ cao

Đối với các chi tiết siêu nhỏ và đòi hỏi độ tinh xảo, hệ thống đầu đo kim Ruby linh hoạt mang lại hiệu quả vượt trội:

• Đo lường linh kiện chính xác: Kiểm tra các trục xoay siêu nhỏ trong thiết bị điện tử với độ chính xác tuyến tính 0.25%.

• Phân tích dạng sóng: Giúp quan sát chi tiết độ nhám và sai số hình dáng bề mặt, hỗ trợ quá trình R&D sản phẩm mới.

• Hệ thống lọc khí tiêu chuẩn: Đảm bảo môi trường đo lường luôn sạch và ổn định, bảo vệ trục chính đệm khí và nâng cao tuổi thọ thiết bị trong điều kiện vận hành liên tục.

---

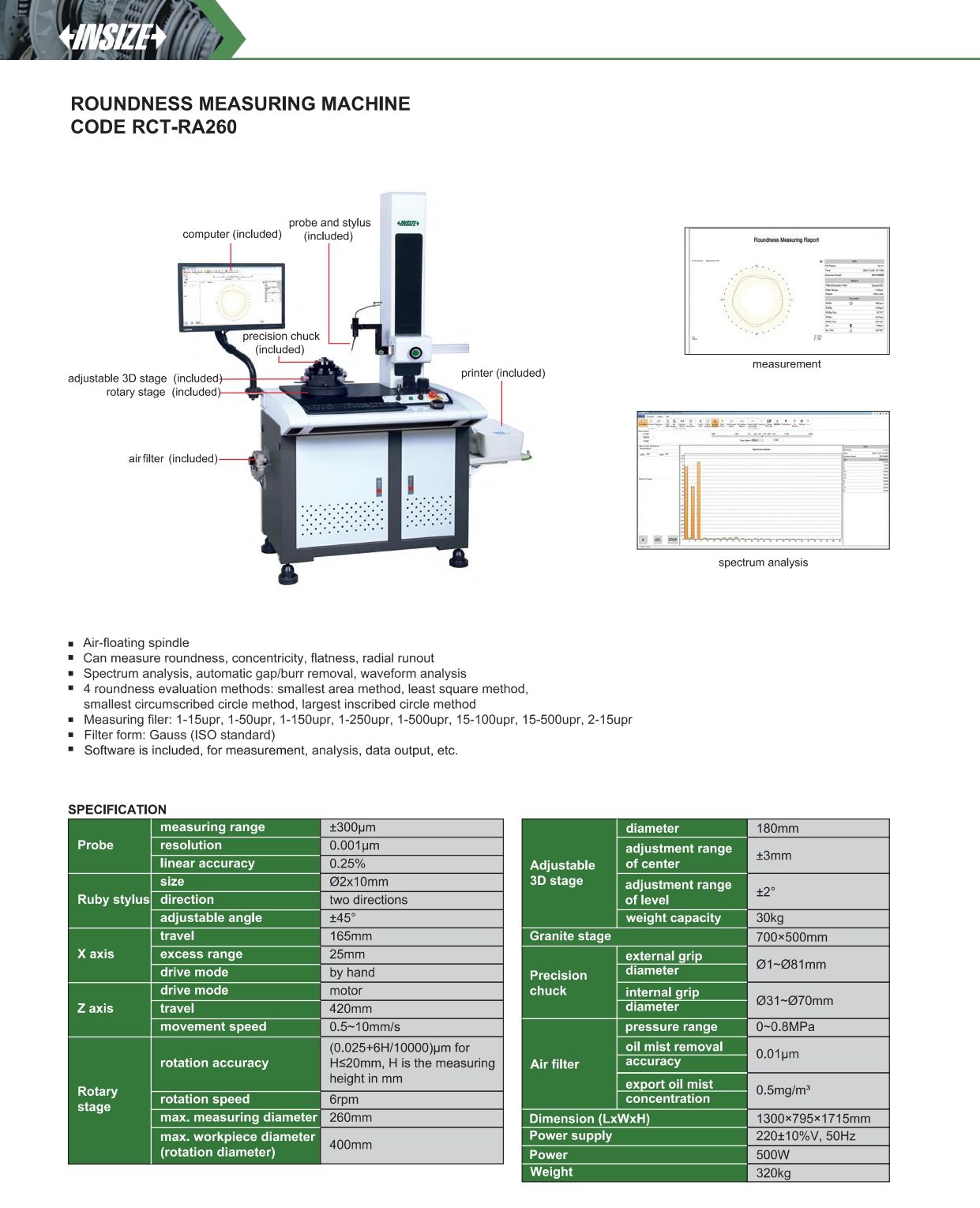

HỆ THỐNG THÔNG SỐ KỸ THUẬT VÀ NĂNG LỰC ĐO LƯỜNG CHI TIẾT

1. Năng lực phân tích và Xử lý dữ liệu chuyên sâu

Hệ thống không chỉ dừng lại ở việc đo lường mà còn sở hữu khả năng phân tích mạnh mẽ thông qua phần mềm đi kèm:

• Đa năng trong đo lường: Thiết bị được thiết kế để kiểm soát toàn diện các sai số hình học quan trọng bao gồm độ tròn, độ đồng tâm, độ phẳng và độ đảo hướng tâm.

• Phương pháp đánh giá chuẩn quốc tế: Máy hỗ trợ 4 phương pháp đánh giá linh hoạt gồm vùng nhỏ nhất (MZC), bình phương tối thiểu (LSC), đường tròn ngoại tiếp nhỏ nhất (MCC) và đường tròn nội tiếp lớn nhất (MIC).

• Thuật toán xử lý thông minh: Phần mềm có khả năng phân tích phổ (Spectrum analysis), phân tích dạng sóng và đặc biệt là tính năng tự động loại bỏ khe hở hoặc ba via (gap/burr removal) để đảm bảo kết quả đo không bị nhiễu bởi các khiếm khuyết bề mặt không mong muốn.

• Bộ lọc dữ liệu tiêu chuẩn ISO: Sử dụng bộ lọc dạng Gauss với nhiều dải tùy chỉnh (từ 1-15upr đến 15-500upr), giúp kỹ sư dễ dàng tách biệt các thành phần sai số theo tiêu chuẩn quốc tế.

2. Công nghệ Trục tọa độ và Hệ thống cơ khí chính xác

Sức mạnh của RCT-RA260 nằm ở sự kết hợp giữa vật liệu cao cấp và hệ thống truyền động ổn định:

• Trục chính đệm khí (Air-floating spindle): Đây là công nghệ cốt lõi giúp triệt tiêu ma sát hoàn toàn, đảm bảo độ chính xác quay đạt ngưỡng cực cao $(0.025+6H/10000)\mu m$.

• Hệ thống Trục Z vận hành bằng motor: Trục Z có hành trình 420mm, cho phép di chuyển tự động với tốc độ từ 0.5 đến 10mm/s, giúp tối ưu hóa thời gian đo lường trên các chi tiết có chiều cao lớn.

• Trục X linh hoạt: Với hành trình 165mm vận hành thủ công, người dùng có thể dễ dàng điều chỉnh vị trí đầu đo vào vùng cần kiểm tra một cách nhanh chóng.

• Bàn đá Granite chống rung: Toàn bộ hệ thống đặt trên bàn đá granite kích thước 700x500mm, vật liệu này có đặc tính chịu nhiệt ổn định và hấp thụ rung động tuyệt vời, đảm bảo môi trường đo lường lý tưởng.

3. Độ nhạy và Khả năng đáp ứng vật đo

Thiết bị được tối ưu để xử lý những chi tiết có độ tinh xảo cao và trọng lượng đáng kể:

• Độ phân giải siêu nhạy: Đầu đo có độ phân giải lên tới 0.001µm và độ chính xác tuyến tính 0.25%, cho phép phát hiện những sai lệch nhỏ nhất trên bề mặt chi tiết.

• Đầu đo kim Ruby đa hướng: Sử dụng đầu đo ruby bền bỉ, có khả năng điều chỉnh góc ±45° và thực hiện đo theo hai hướng, linh hoạt cho nhiều vị trí khó tiếp cận.

• Khả năng chịu tải mạnh mẽ: Bàn xoay có thể vận hành ổn định với các mẫu đo nặng tới 30kg, hỗ trợ phôi có đường kính tối đa lên đến 400mm.

4. Quy cách đóng gói và Tiêu chuẩn vận hành

Sản phẩm được cung cấp dưới dạng giải pháp "chìa khóa trao tay", sẵn sàng đưa vào sử dụng ngay lập tức:

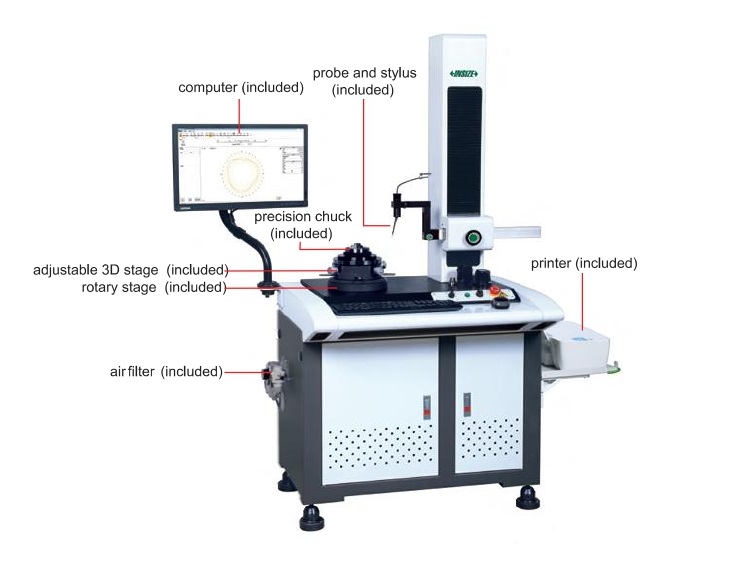

• Phần cứng đồng bộ: Bao gồm máy tính điều khiển, máy in kết quả và mâm cặp chính xác (precision chuck) để kẹp chặt chi tiết.

• Hệ thống lọc khí chuyên dụng: Đi kèm bộ lọc khí (Air filter) giúp làm sạch nguồn khí cấp cho trục chính, đảm bảo độ bền và tính chính xác lâu dài cho hệ thống.

• Phụ kiện hiệu chuẩn: Bao gồm khối chuẩn (standard block) phục vụ việc kiểm tra và hiệu chuẩn thiết bị định kỳ, đảm bảo máy luôn vận hành trong sai số cho phép.

Mọi chi tiết về tài liệu kỹ thuật và lắp đặt, anh vui lòng liên hệ Insize Việt Nam để được đội ngũ kỹ sư tư vấn chuyên sâu hơn.

---

HƯỚNG DẪN VẬN HÀNH VÀ LƯU Ý KỸ THUẬT MÁY ĐO ĐỘ TRÒN INSIZE RCT-RA260

Để đảm bảo độ chính xác 0.001µm và kéo dài tuổi thọ cho hệ thống máy đo độ tròn INSIZE RCT-RA260, người vận hành tại các phòng Lab Metrology cần tuân thủ nghiêm ngặt các lưu ý kỹ thuật dưới đây:

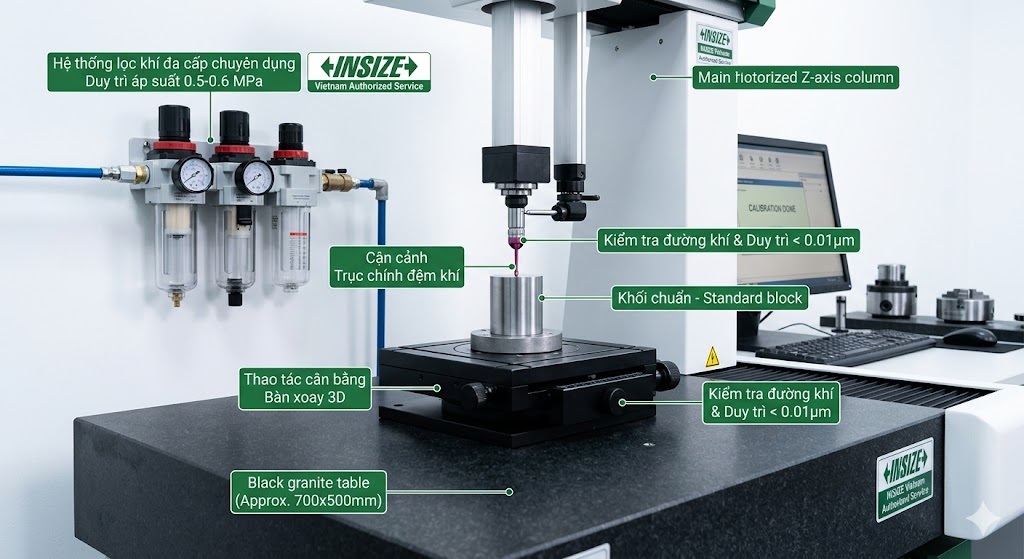

1. Kiểm soát nguồn khí nén cho Trục đệm khí

Đây là lưu ý quan trọng nhất vì model này sử dụng công nghệ Air-floating spindle (trục chính đệm khí).

• Chất lượng khí: Nguồn khí cấp vào phải đi qua bộ hệ thống lọc khí (Air filter) đi kèm để loại bỏ bụi bẩn và hơi dầu.

• Độ sạch: Bộ lọc phải đảm bảo độ chính xác lọc dầu đạt 0.01µm và nồng độ dầu đầu ra không quá 0.5mg/m³.

• Áp suất: Duy trì áp suất vận hành trong phạm vi từ 0 - 0.8MPa để trục đệm khí hoạt động ổn định, tránh ma sát gây hư hỏng trục chính.

2. Vị trí lắp đặt và Môi trường vận hành

• Chống rung: Máy phải được đặt trên bàn đá granite (Granite stage) kích thước 700x500mm có sẵn để triệt tiêu các rung động từ môi trường xung quanh.

• Cân bằng hệ thống: Sử dụng bàn điều chỉnh 3D (Adjustable 3D stage) để đảm bảo vật đo được cân bằng tuyệt đối trước khi tiến hành quy trình đo độ tròn hay độ đồng tâm.

• Nguồn điện: Sử dụng nguồn điện ổn định 220V ± 10%; nên trang bị bộ ổn áp để tránh sốc điện cho hệ thống máy tính và các board mạch điều khiển trục Z.

3. Giới hạn tải trọng và Kích thước vật đo

Việc vượt quá giới hạn thiết kế sẽ gây sai lệch kết quả và hỏng hệ thống truyền động:

• Tải trọng tối đa: Không đặt phôi có trọng lượng vượt quá 30kg lên bàn xoay (Rotary stage).

• Đường kính vật đo: Đường kính phôi tối đa (rotation diameter) không được vượt quá 400mm để tránh va chạm với thân máy khi quay.

• Phạm vi đo của đầu đo: Lưu ý phạm vi dịch chuyển của đầu đo chỉ trong khoảng ±300µm, cần căn chỉnh sơ bộ trước khi đo tinh.

4. Thao tác với Trục tọa độ và Đầu đo

• Trục Z (Z axis): Đây là trục vận hành bằng động cơ (motor) với tốc độ 0.5 - 10mm/s, tuyệt đối không dùng tay cưỡng bức chuyển động của trục này.

• Trục X (X axis): Trục này vận hành bằng tay (by hand), cần thao tác nhẹ nhàng khi đưa đầu đo tiếp cận bề mặt mẫu.

• Bảo vệ đầu kim: Ruby stylus (kim đo ruby) rất cứng nhưng giòn; tránh các va chạm mạnh theo phương ngang có thể làm gãy kim hoặc hỏng cảm biến bên trong đầu đo.

5. Phần mềm và Hiệu chuẩn định kỳ

• Xử lý dữ liệu: Trước khi thực hiện phân tích phổ (spectrum analysis) hay phân tích dạng sóng, hãy sử dụng tính năng tự động loại bỏ khe hở/ba via trên phần mềm để lọc bỏ các nhiễu bề mặt không cần thiết.

• Hiệu chuẩn: Sử dụng khối chuẩn (Standard block) đi kèm để kiểm tra độ chính xác của máy trước mỗi ca làm việc quan trọng hoặc sau khi di dời máy.

• Phương pháp đánh giá: Lựa chọn đúng 1 trong 4 phương pháp đánh giá (LSC, MZC, MIC, MCC) phù hợp với yêu cầu bản vẽ kỹ thuật để có kết quả chính xác nhất.

Việc tuân thủ các hướng dẫn này sẽ giúp thiết bị INSIZE RCT-RA260 luôn vận hành trong trạng thái chính xác tuyến tính 0.25%, khẳng định uy tín chất lượng cho mọi dự án đo lường của bạn.

---

HỎI ĐÁP CHI TIẾT VỀ MÁY ĐO ĐỘ TRÒN INSIZE RCT-RA260

1. Công nghệ trục chính đệm khí (Air-floating spindle) trên RCT-RA260 mang lại lợi ích gì so với các dòng máy thông thường?

Công nghệ trục chính đệm khí là yếu tố cốt lõi giúp thiết bị triệt tiêu hoàn toàn ma sát cơ học trong quá trình quay. Điều này đảm bảo độ chính xác quay đạt mức cực cao $(0.025+6H/10000)\mu m$, mang lại sự ổn định tuyệt đối và loại bỏ các sai số do mài mòn trục theo thời gian. Đây là tiêu chuẩn bắt buộc cho các phép đo trong phòng Lab Metrology chuyên nghiệp.

2. Máy RCT-RA260 có thể đo lường được những chỉ số hình học nào?

Thiết bị này là một giải pháp đa năng, cho phép kiểm soát toàn diện các sai số hình học quan trọng bao gồm: độ tròn (roundness), độ đồng tâm (concentricity), độ phẳng (flatness) và độ đảo hướng tâm (radial runout). Nhờ đó, doanh nghiệp có thể thực hiện nhiều phép thử trên cùng một hệ thống duy nhất.

3. Độ phân giải 0.001µm của máy có ý nghĩa như thế nào trong thực tế sản xuất?

Với độ phân giải siêu nhạy 0.001µm, RCT-RA260 có khả năng phát hiện những sai lệch cực nhỏ mà các phương pháp đo truyền thống không thể thấy được. Điều này đặc biệt quan trọng trong các ngành gia công cơ khí chính xác, sản xuất linh kiện ô tô (piston, trục khuỷu) hoặc thiết bị y tế, nơi sai số micromet có thể ảnh hưởng đến toàn bộ hiệu suất vận hành.

4. Làm thế nào để đảm bảo kết quả đo không bị nhiễu bởi ba via hoặc khe hở trên bề mặt vật đo?

Phần mềm đo lường của INSIZE tích hợp tính năng tự động loại bỏ khe hở và ba via (gap/burr removal). Thuật toán thông minh sẽ nhận diện và lọc bỏ các điểm nhiễu này khỏi dữ liệu phân tích, giúp phản ánh đúng bản chất hình dáng của chi tiết và tăng tính trung thực cho kết quả.

5. Hệ thống hỗ trợ những phương pháp đánh giá sai số nào?

Máy cung cấp đầy đủ 4 phương pháp đánh giá tiêu chuẩn quốc tế:

• LSC (Least Square Circle - Bình phương tối thiểu).

• MZC (Minimum Zone Circle - Vùng nhỏ nhất).

• MCC (Maximum Concealed Circle - Đường tròn ngoại tiếp nhỏ nhất).

• MIC (Minimum Inscribed Circle - Đường tròn nội tiếp lớn nhất).

  Việc tùy chọn linh hoạt các phương pháp này giúp kỹ sư đáp ứng chính xác mọi yêu cầu trên bản vẽ kỹ thuật.

6. Máy có khả năng đo được các chi tiết có tải trọng lớn và đường kính rộng không?

Có. INSIZE RCT-RA260 được thiết kế với khung máy chắc chắn và bàn đá granite chống rung, cho phép đo các chi tiết có đường kính tối đa 400mm và chịu được tải trọng lên đến 30kg, phù hợp cho cả các phôi gia công hạng nặng trong ngành công nghiệp nặng.

7. Tính năng phân tích phổ (Spectrum analysis) và phân tích dạng sóng có tác dụng gì?

Đây là những công cụ chẩn đoán cao cấp. Phân tích phổ giúp xác định các thành phần sai số mang tính chu kỳ (như độ rung của máy công cụ hoặc lỗi mài), trong khi phân tích dạng sóng cho cái nhìn trực quan về đặc tính bề mặt. Điều này hỗ trợ đắc lực cho quy trình R&D và cải tiến chất lượng sản phẩm.

8. Yêu cầu về nguồn khí cấp cho hệ thống lọc khí chuyên dụng là gì?

Để bảo vệ trục đệm khí, nguồn khí cấp vào cần duy trì áp suất ổn định từ 0.5 - 0.8MPa. Hệ thống lọc khí đi kèm máy sẽ đảm bảo loại bỏ bụi và dầu với độ chính xác 0.01µm, đảm bảo môi trường đo lường luôn sạch và an toàn cho thiết bị.

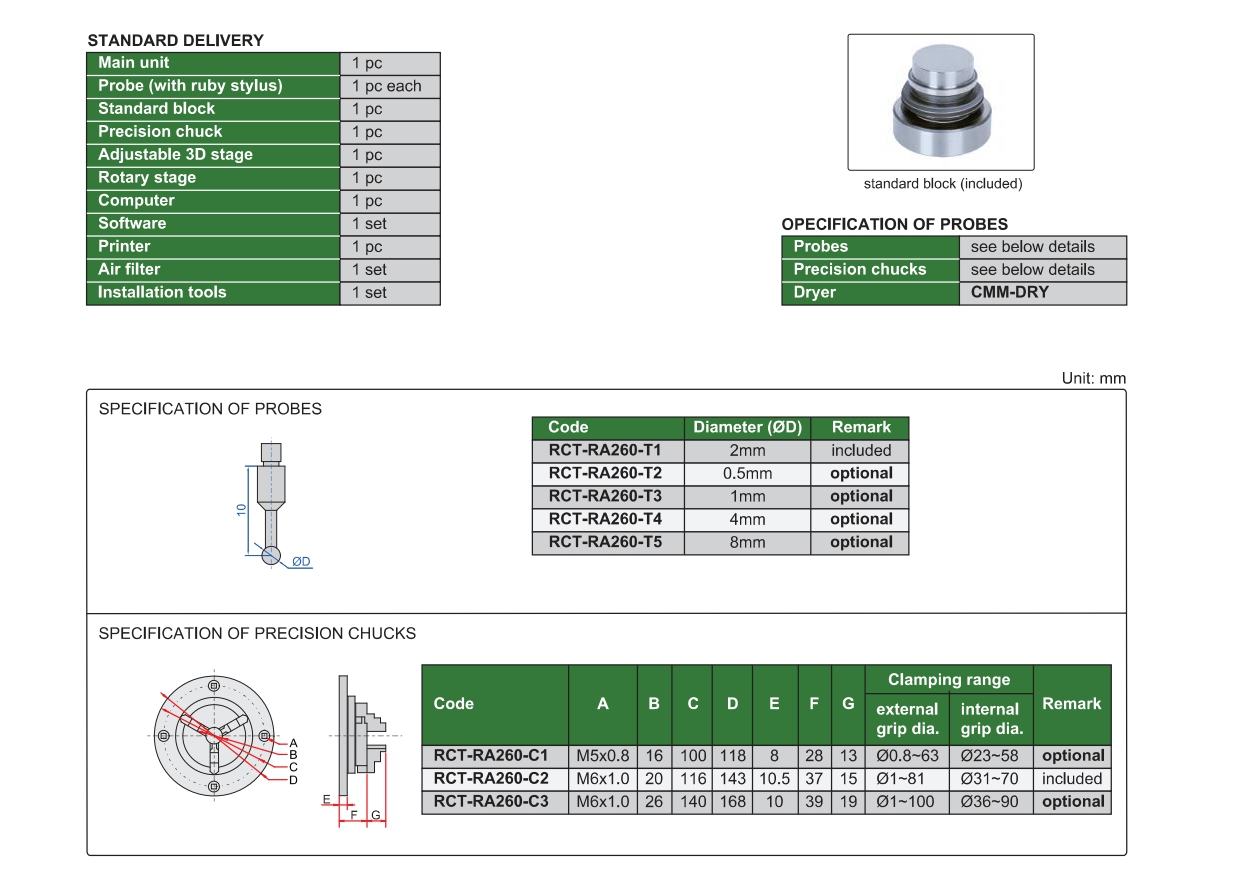

9. Khi mua máy, tôi sẽ nhận được những phụ kiện tiêu chuẩn (Standard Delivery) nào?

Sản phẩm được cung cấp trọn bộ để vận hành ngay lập tức, bao gồm: thân máy chính, máy tính, máy in, phần mềm đo lường, khối chuẩn (standard block) để hiệu chuẩn, mâm cặp chính xác, bàn điều chỉnh 3D và hệ thống lọc khí.

10. Chính sách hỗ trợ kỹ thuật tại Việt Nam đối với dòng máy này như thế nào?

Khi mua hàng tại đại lý chính hãng Insize Việt Nam, khách hàng sẽ nhận được dịch vụ bàn giao, lắp đặt và đào tạo vận hành trực tiếp từ đội ngũ kỹ sư giàu kinh nghiệm. Chúng tôi cam kết cung cấp tài liệu kỹ thuật chi tiết, hỗ trợ bảo hành định kỳ và đảm bảo thiết bị luôn vận hành với độ chính xác tuyến tính 0.25% ổn định nhất.

---
