Insize LSM-L340 | Máy quét 3D cầm tay

Máy quét 3D cầm tay Insize LSM-L340 là giải pháp đo lường cao cấp sử dụng công nghệ Laser Xanh (Blue Laser), được tối ưu hóa chuyên biệt cho quy trình Thiết kế ngược (Reverse Engineering) và Kiểm tra 3D (QC). Thiết bị có khả năng quét trực tiếp các mẫu vật khó như bề mặt đen, bóng, kim loại mà không cần phun bột xử lý. Đặc biệt, LSM-L340 sở hữu chế độ quét lỗ sâu (Deep Hole Scanning) độc quyền, giúp thu thập trọn vẹn dữ liệu tại các hốc khuất mà máy quét thông thường không thể tiếp cận.

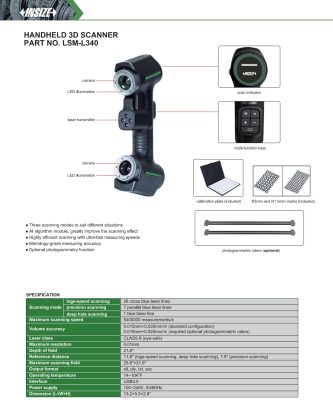

1. Thông số kỹ thuật chi tiết của Insize LSM-L340

Đặc điểm kỹ thuật	Thông số chi tiết
Mã sản phẩm (Part No.)	LSM-L340
Chế độ quét (Scanning Mode)	1. Quét tốc độ cao: 26 đường laser xanh chéo (cross blue laser lines)   2. Quét chính xác cao: 7 đường laser xanh song song (parallel blue laser lines)   3. Quét lỗ sâu: 1 tia laser xanh đơn (single blue laser line)
Tốc độ quét tối đa	5,400,000 lần đo/giây
Độ chính xác thể tích (Volume accuracy)	0.015mm + 0.035mm/m (Cấu hình tiêu chuẩn)   0.015mm + 0.025mm/m (Khi dùng thước quang trắc quang học - tùy chọn)
Cấp độ Laser	Class II (An toàn cho mắt - Eye-safe)
Độ phân giải tối đa	0.010 mm
Độ sâu trường ảnh (Depth of field)	21.6 inch (~550mm)
Khoảng cách làm việc (Reference distance)	11.8" (~300mm) cho quét tốc độ cao & lỗ sâu   7.9" (~200mm) cho quét chính xác cao
Vùng quét tối đa	25.6" x 21.6"
Định dạng dữ liệu đầu ra	.stl, .ply, .txt, .asc
Giao tiếp kết nối	USB 3.0
Nhiệt độ vận hành	14 ~ 104°F (-10 ~ 40°C)
Kích thước thiết bị	13.2 x 5.5 x 2.8 inch
Nguồn điện	100~240V, 50/60Hz

---

2. Giá trị thiết thực Insize LSM-L340 mang lại cho doanh nghiệp

Việc đầu tư vào máy quét 3D cầm tay Insize LSM-L340 không chỉ là mua một thiết bị đo lường, mà là đầu tư vào một quy trình công nghệ mới giúp doanh nghiệp giải quyết triệt để 3 "điểm nghẽn" lớn nhất trong sản xuất công nghiệp hiện đại:

2.1. Bứt phá tốc độ R&D: Từ Ý tưởng đến Sản phẩm chỉ trong vài giờ

(Giải pháp cho Thiết kế ngược & Phát triển mẫu)

Trong quy trình truyền thống, việc thiết kế lại một chi tiết cơ khí phức tạp (đặc biệt là các bề mặt cong tự do như cánh tuabin, vỏ xe, khuôn mẫu) đòi hỏi kỹ sư phải đo đạc thủ công hàng trăm kích thước, tốn hàng tuần lễ để dựng lại mô hình 3D, mà sai số vẫn rất lớn.

Insize LSM-L340 thay đổi hoàn toàn quy trình này:

• Tốc độ số hóa thần tốc: Với khả năng thu thập 5.400.000 điểm dữ liệu/giây, thiết bị có thể "sao chép" nguyên bản hình học của vật thể thực tế vào máy tính chỉ trong vài phút.

• Xử lý mọi biên dạng khó: Dù là chi tiết có nhiều hốc sâu, rãnh khuất hay bề mặt phức tạp, chế độ Deep Hole Scanning và Precision Scanning sẽ tái tạo chính xác từng đường cong mà thước kẹp hay máy CMM khó tiếp cận.

• Rút ngắn Time-to-market: Giúp bộ phận R&D nhanh chóng có file 3D (.stl, .step) để chỉnh sửa, cải tiến hoặc in 3D thử nghiệm ngay lập tức. Giảm thời gian phát triển sản phẩm mới từ vài tháng xuống còn vài ngày.

2.2. Cách mạng hóa quy trình QC: Kiểm soát chất lượng trực quan và toàn diện

(Giải pháp cho Kiểm tra 3D & So sánh CAD)

Các phương pháp đo truyền thống (thước cặp, panme) chỉ kiểm tra được các kích thước 2D (chiều dài, đường kính) tại vài điểm rời rạc. Điều này dễ dẫn đến việc bỏ sót các lỗi tổng thể như độ cong vênh, biến dạng bề mặt hay sai lệch vị trí tương quan.

Insize LSM-L340 mang lại cái nhìn "xuyên thấu" về chất lượng:

• Bản đồ nhiệt (Color Map): Phần mềm sẽ chồng dữ liệu quét thực tế lên bản vẽ thiết kế gốc (CAD vs Scan). Kết quả hiển thị dưới dạng bản đồ màu: Vùng màu xanh là đạt chuẩn, màu đỏ là thừa phôi (dương), màu xanh dương là hụt phôi (âm). Kỹ thuật viên có thể nhìn thấy ngay lập tức xu hướng sai lệch của toàn bộ sản phẩm.

• Đo lường không tiếp xúc: Nhờ công nghệ Blue Laser, máy có thể kiểm tra các chi tiết mềm (cao su, nhựa dẻo) hoặc các bề mặt bóng, đen (như chi tiết sau gia công CNC, khuôn đúc) mà không làm biến dạng hay trầy xước sản phẩm.

• Báo cáo tự động: Xuất báo cáo kiểm tra đầy đủ các thông số GD&T, giúp truy xuất nguồn gốc lỗi sai nhanh chóng để điều chỉnh máy gia công kịp thời.

2.3. "Kho hàng số hóa": Giảm chi phí lưu kho & Phục dựng linh kiện cũ

(Giải pháp cho Bảo trì & Quản lý vật tư)

Lưu trữ khuôn mẫu hay linh kiện thay thế (spare parts) dưới dạng vật lý tốn kém diện tích kho bãi, chi phí bảo quản và rủi ro hỏng hóc do rỉ sét, môi trường.

Insize LSM-L340 kiến tạo mô hình "Kho kỹ thuật số" (Digital Inventory):

• Lưu trữ dữ liệu thay vì vật chất: Doanh nghiệp có thể quét 3D toàn bộ hệ thống khuôn mẫu, đồ gá hoặc linh kiện dự phòng và lưu trữ dưới dạng file kỹ thuật số. Khi cần sử dụng, chỉ cần lấy file ra để gia công CNC hoặc in 3D.

• Phục dựng linh kiện không còn bản vẽ: Đối với các máy móc dây chuyền cũ nhập khẩu bị hỏng linh kiện mà nhà sản xuất đã ngừng cung cấp (và không còn bản vẽ thiết kế), LSM-L340 là giải pháp duy nhất để tái tạo lại linh kiện đó với độ chính xác chuẩn xác như ban đầu, giúp dây chuyền hoạt động trở lại nhanh chóng.

---

3. Các tính năng nổi bật & Công nghệ cốt lõi

• 3 Chế độ quét linh hoạt: Chuyển đổi nhanh chóng giữa quét nhanh vật thể lớn (26 tia), quét chi tiết nhỏ phức tạp (7 tia song song) và quét rãnh sâu/hốc khuất (1 tia đơn).

• Công nghệ Blue Laser: Khả năng chống nhiễu sáng tốt hơn laser đỏ, cho phép quét tốt các bề mặt tối màu hoặc kim loại phản quang mà không cần phun bột quá dày.

• Thuật toán AI thông minh: Tự động loại bỏ dữ liệu nhiễu, tối ưu hóa đám mây điểm (point cloud) và ghép nối các lần quét một cách mượt mà.

---

4. Tình huống thực tế ứng dụng hiệu quả nhất

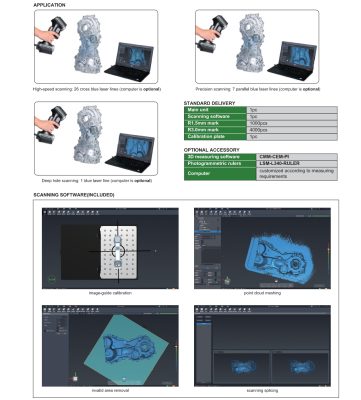

Dựa trên hình ảnh ứng dụng catalogue, Insize LSM-L340 phát huy tối đa công năng trong các trường hợp:

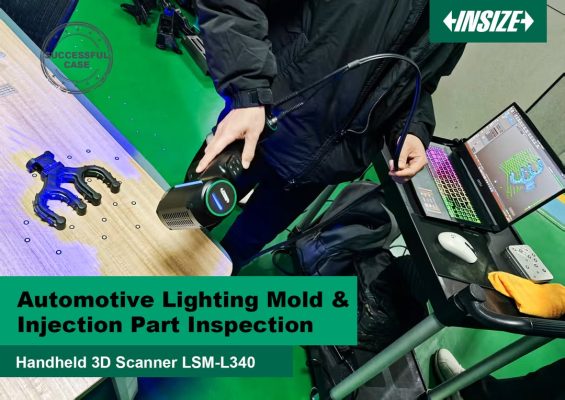

• Ngành ô tô & xe máy: Quét lốc máy, hộp số, vỏ động cơ để thiết kế phụ tùng độ chế hoặc kiểm tra sai số sau đúc.

• Ngành khuôn mẫu: Quét lòng khuôn để kiểm tra độ mòn sau thời gian sử dụng, hoặc quét mẫu gỗ/đất sét để làm khuôn sản xuất hàng loạt.

• Cơ khí chính xác: Quét các chi tiết có biên dạng cong phức tạp (cánh tuabin, chân vịt, vỏ bơm) mà máy CMM khó tiếp cận đo nhanh.

• Bảo trì & Sửa chữa: Quét các chi tiết máy đã gãy/hỏng (không còn bản vẽ) để phục dựng lại bản vẽ gia công thay thế.

---

5. Quy trình vận hành & Bảo trì thiết bị

Quy trình quét 3D cơ bản:

• Chuẩn bị: Dán điểm tham chiếu (Marker - kèm theo máy R1.5mm hoặc R3mm) lên bề mặt vật thể hoặc bàn xoay. Điều này giúp máy định vị không gian.

• Hiệu chuẩn (Calibration): Sử dụng tấm hiệu chuẩn đi kèm để đảm bảo độ chính xác trước khi đo (thường làm khi mới khởi động hoặc thay đổi môi trường).

• Quét (Scanning): Cầm máy di chuyển xung quanh vật thể, giữ khoảng cách tiêu chuẩn (theo đèn báo trên thân máy). Phần mềm sẽ hiển thị dữ liệu thời gian thực.

• Xử lý dữ liệu: Sử dụng phần mềm đi kèm để đóng kín lưới (meshing), lấp lỗ hổng, xóa nhiễu và xuất file STL/STEP.

Lưu ý bảo trì:

• Bảo vệ mắt kính: Hai camera và bộ phát laser là bộ phận quan trọng nhất. Luôn dùng khăn lau kính chuyên dụng, tránh bụi bẩn và vân tay.

• Tránh va đập: Thiết bị đo lường chính xác rất nhạy cảm với va chạm mạnh. Luôn cất trong vali chống sốc khi không sử dụng.

• Hiệu chuẩn định kỳ: Nên thực hiện hiệu chuẩn lại (Recalibration) sau mỗi 20-40 giờ hoạt động hoặc khi di chuyển máy đi xa.

---

6. Những lưu ý quan trọng khi sử dụng

• Máy tính cấu hình cao: Để xử lý dữ liệu quét tốc độ 5.4 triệu điểm/giây, cần máy tính có Card đồ họa rời mạnh (NVIDIA) và RAM lớn (từ 32GB trở lên). lưu ý máy tính là tùy chọn mua thêm hoặc tự trang bị.

• Ánh sáng môi trường: Dù laser xanh chống nhiễu tốt, nhưng nên tránh ánh nắng mặt trời trực tiếp chiếu vào vật thể khi quét để đạt độ chính xác cao nhất.

• Bề mặt trong suốt/Gương: Đối với vật liệu kính hoặc gương, bắt buộc phải phủ một lớp bột tráng (developer spray) mỏng để máy có thể bắt được tín hiệu laser.

---

7. FAQ - 10 Câu hỏi thường gặp về Insize LSM-L340

1. Máy quét 3D Insize LSM-L340 sử dụng công nghệ ánh sáng gì? Có ưu điểm gì so với laser đỏ?

Insize LSM-L340 sử dụng công nghệ Blue Laser (Laser xanh). Ưu điểm vượt trội của tia laser xanh là khả năng chống nhiễu sáng tốt hơn, giúp máy quét hoạt động hiệu quả trên các bề mặt vật liệu sẫm màu, bề mặt kim loại có độ bóng hoặc trong điều kiện ánh sáng môi trường phức tạp tốt hơn so với các dòng máy quét laser đỏ truyền thống.

2. Độ chính xác của thiết bị này là bao nhiêu? Có đủ dùng cho kiểm soát chất lượng (QC) không?

Thiết bị đạt tiêu chuẩn đo lường (Metrology-grade) với độ chính xác thể tích là 0.015mm + 0.035mm/m ở cấu hình tiêu chuẩn. Đây là mức độ chính xác rất cao, hoàn toàn đáp ứng được các yêu cầu khắt khe trong kiểm soát chất lượng (QC) và thiết kế ngược cho các chi tiết cơ khí chính xác.

3. Tôi thấy máy có 3 chế độ quét, cụ thể là những chế độ nào?

Để linh hoạt cho nhiều tình huống, máy được trang bị 3 chế độ:

• Quét tốc độ cao (High-speed): Sử dụng 26 tia laser xanh chéo nhau để quét nhanh các vật thể lớn.

• Quét chính xác cao (Precision): Sử dụng 7 tia laser xanh song song để quét chi tiết nhỏ, phức tạp.

• Quét lỗ sâu (Deep hole): Sử dụng 1 tia laser xanh đơn để quét sâu vào các hốc, lỗ mà các máy quét thông thường bị khuất.

4. Tốc độ quét của máy nhanh như thế nào?

Insize LSM-L340 có tốc độ đo cực nhanh, lên tới 5,400,000 phép đo/giây (measurements/s). Tốc độ này giúp rút ngắn đáng kể thời gian số hóa vật thể, đặc biệt hữu ích khi cần xử lý khối lượng công việc lớn.

5. Khi mua máy có cần mua thêm phần mềm xử lý không?

Không, trong bộ sản phẩm tiêu chuẩn (Standard Delivery) đã bao gồm sẵn 01 phần mềm quét (Scanning software) chuyên dụng đi kèm. Phần mềm này hỗ trợ các tính năng như hiệu chuẩn, tạo lưới điểm (meshing), loại bỏ vùng thừa và ghép nối dữ liệu quét.

6. Máy xuất ra định dạng file gì? Có tương thích với các phần mềm thiết kế 3D không?

Máy hỗ trợ xuất ra các định dạng file phổ biến nhất trong ngành 3D gồm: .stl, .ply, .txt, .asc. Các định dạng này hoàn toàn tương thích để nhập vào các phần mềm thiết kế ngược và CAD như SolidWorks, Geomagic Design X, CATIA, v.v.

7. Insize LSM-L340 có quét được các lỗ sâu hoặc hốc khuất không?

Có. Đây là một điểm mạnh của LSM-L340. Máy có chế độ "Deep hole scanning" sử dụng 1 tia laser xanh đơn chuyên biệt để đi sâu vào các lỗ hoặc rãnh hẹp, giúp thu thập dữ liệu đầy đủ mà không bị mất góc.

8. Tôi có cần dán điểm (marker) lên vật thể khi quét không?

Có. Là dòng máy quét laser cầm tay độ chính xác cao, bạn cần dán các điểm tham chiếu (marker) lên vật thể hoặc nền. Bộ sản phẩm đi kèm đã bao gồm sẵn 1000 điểm loại R1.5mm và 4000 điểm loại R3.0mm để bạn sử dụng ngay.

9. Nếu tôi cần quét vật thể rất lớn (như khung xe ô tô), máy có hỗ trợ không?

Có. Đối với các vật thể kích thước lớn, để giảm sai số cộng dồn, bạn có thể trang bị thêm phụ kiện tùy chọn là Thước quang trắc (Photogrammetric rulers). Khi dùng thước này, độ chính xác thể tích được cải thiện lên mức 0.015mm + 0.025mm/m.

10. Máy tính của tôi cần cấu hình như thế nào để chạy được thiết bị này?

Do xử lý lượng dữ liệu lớn với tốc độ cao qua cổng USB 3.0, bạn cần một máy tính (Laptop hoặc PC) có cấu hình mạnh. Máy tính không đi kèm trong bộ tiêu chuẩn mà được tùy chọn cấu hình theo nhu cầu đo lường cụ thể. Khuyến nghị sử dụng máy có Card đồ họa rời (như NVIDIA) và RAM dung lượng lớn.

📌 Ứng dụng thực tế tiêu biểu:

• Thiết kế ngược (Reverse Engineering): Quét mẫu phụ tùng ô tô, xe máy, khuôn mẫu để dựng lại file CAD 3D.

• Kiểm tra chất lượng (QC/Inspection): So sánh dữ liệu quét với bản vẽ thiết kế (Color Map) để phát hiện sai số cong vênh.

• Số hóa di sản/nghệ thuật: Quét tượng, phù điêu với độ chi tiết cao (Resolution 0.01mm).

---
