PANME ĐO REN NGOÀI INSIZE 3639 CHUẨN DIN863-3 (MADE IN EUROPE)

Trong quy trình gia công cơ khí chính xác, việc kiểm soát dung sai của các chi tiết ren (bu lông, trục vít, ty ren...) đòi hỏi những thiết bị đo lường có độ tin cậy và tính ổn định cực cao. Panme đo ren ngoài INSIZE 3639 Series chính là "trợ thủ" đắc lực đáp ứng hoàn hảo yêu cầu khắt khe đó. Thuộc phân khúc siêu cao cấp INSIZE PLUS được sản xuất trực tiếp tại Châu Âu (Made in Europe), thiết bị chuyên dụng để đo đường kính sườn ren này không chỉ đạt chuẩn công nghiệp DIN863-3 mà còn mang đến sự an tâm tuyệt đối nhờ chứng nhận kiểm định truy xuất nguồn gốc DKD của Đức. Dù bạn đang vận hành phòng Lab đo lường hay kiểm duyệt chất lượng QA/QC tại xưởng, INSIZE 3639 chắc chắn sẽ là khoản đầu tư xứng đáng để bảo chứng cho mọi lô hàng xuất xưởng của doanh nghiệp.

Ứng Dụng Nổi Bật Của Panme Đo Ren Ngoài INSIZE 3639 Series

Trong ngành gia công cơ khí chính xác, việc kiểm soát dung sai của các chi tiết ren là yếu tố sống còn quyết định chất lượng lắp ráp. Dòng panme đo ren ngoài Insize 3639 được thiết kế đặc thù để giải quyết các bài toán đo lường phức tạp nhất với những ứng dụng nổi bật sau:

1. Kiểm soát chất lượng (QA/QC) sườn ren với độ tin cậy tuyệt đối

• Ứng dụng quan trọng nhất của thiết bị là khả năng đo đường kính sườn ren (pitch diameter) một cách trực tiếp và chính xác.

• Nhờ sở hữu độ chia 0.01mm và độ chính xác đạt mức 4µm (đối với các model nhỏ như panme đo ren ngoài 0-25mm Insize 3639-25), thiết bị hoàn toàn đáp ứng các tiêu chuẩn kiểm duyệt khắt khe nhất trong phòng Lab.

• Đặc biệt, việc thước tuân thủ nghiêm ngặt chuẩn DIN863-3 và đi kèm chứng nhận DKD Đức (traceable to DKD Germany) biến nó thành công cụ đo lường tiêu chuẩn để hiệu chuẩn và nghiệm thu sản phẩm cuối cùng trước khi xuất xưởng.

2. Đo lường đa dạng các loại trục ren, bu lông và ty ren công nghiệp

• Với hệ thống đầu đo ren tùy chọn (optional tips) (như phụ kiện mã 7384), kỹ thuật viên có thể dễ dàng thay thế để đo lường nhiều bước ren và biên dạng ren khác nhau chỉ trên một thiết bị duy nhất.

• Dải đo của thước trải dài từ kích thước nhỏ gọn 0-25mm đến các trục ren siêu lớn lến tới 400mm. Ví dụ, các model cỡ lớn như panme đo ren ngoài 100-200mm Insize 3639-2001 chuyên phục vụ cho việc kiểm tra ty ren thủy lực, vít me máy CNC hay trục truyền động trong ngành công nghiệp nặng.

3. Tối ưu hóa quy trình kiểm tra sản xuất hàng loạt (Mass Production Inspection)

• Đối với phiên bản Type A, đuôi thước được trang bị núm vặn bánh cóc (ratchet thimble) giúp tạo ra một lực ép tiêu chuẩn và đồng đều lên phôi. Điều này giúp loại bỏ hoàn toàn sai số do cảm giác tay của người đo, đảm bảo hàng nghìn chi tiết ren có kết quả đo đồng nhất.

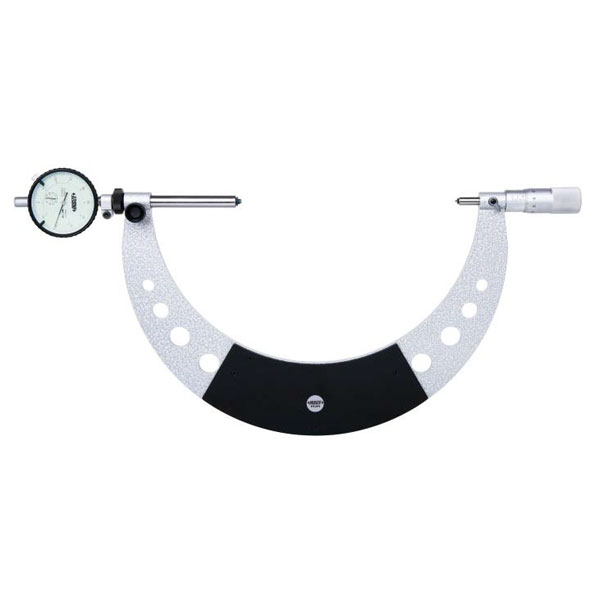

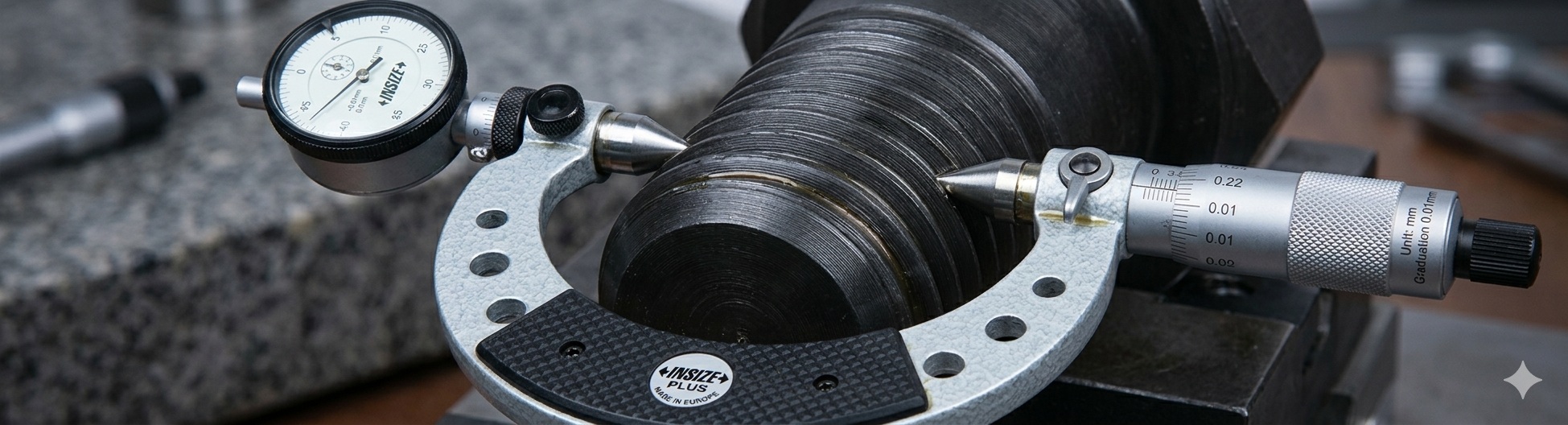

• Đối với phiên bản Type B (không có núm vặn bánh cóc), thiết bị hỗ trợ ứng dụng đo kiểm tra hàng loạt cực kỳ mạnh mẽ. Thông qua lỗ kẹp trục Ø8 (stem hole), người dùng có thể kết hợp thước với các loại đồng hồ so cơ học hoặc điện tử (độ phân giải 0.01mm hoặc 0.001mm). Sự kết hợp này tạo thành một trạm panme đo ren gắn đồng hồ so, cho phép kỹ thuật viên đọc nhanh dung sai độ lệch của hàng loạt bu lông mà không cần vặn thước nhiều lần.

4. Ứng dụng bền bỉ trong môi trường xưởng gia công khắc nghiệt

• Là dòng sản phẩm cao cấp mang nhãn hiệu Insize Plus Made in Europe, thiết bị được chế tạo từ các vật liệu hợp kim siêu bền, chịu được môi trường nhiều dầu mỡ và mạt kim loại tại các xưởng CNC.

• Cơ cấu khoảng lùi đe đo (Anvil retracting range) 3mm trên các model Type B giúp việc đưa các trục ren lớn vào ngàm đo và rút ra trở nên cực kỳ nhanh chóng, hạn chế tối đa nguy cơ cọ xát làm mài mòn đầu đo, từ đó gia tăng tuổi thọ thiết bị.

---

Thông Số Kỹ Thuật Chi Tiết Panme Đo Ren Ngoài INSIZE 3639

Dòng sản phẩm INSIZE 3639 được chia thành hai thiết kế chính (Type A và Type B) nhằm tối ưu hóa cho từng mục đích sử dụng cụ thể, từ đo kiểm đơn chiếc đến kiểm tra hàng loạt trong dây chuyền.

1. Đặc tính kỹ thuật chung

• Tiêu chuẩn sản xuất: Đáp ứng nghiêm ngặt tiêu chuẩn DIN863-3 của Đức.

• Độ chia (Graduation): 0.01mm, cho phép kiểm soát dung sai ren ở mức chi tiết.

• Chứng chỉ chất lượng: Đi kèm chứng nhận kiểm tra (Inspection Certificate) từ nhà sản xuất, có khả năng truy xuất nguồn gốc theo chuẩn DKD Germany.

• Tính linh hoạt: Đầu đo và dưỡng chuẩn (mã 7384) là phụ kiện tùy chọn, giúp người dùng linh hoạt thay đổi theo từng loại ren (hệ mét, hệ inch...).

2. Bảng thông số chi tiết Model Type A (Có núm vặn bánh cóc)

Thiết kế này tích hợp ratchet thimble ở đuôi thước, giúp tạo lực ép đồng nhất trên mọi lần đo.

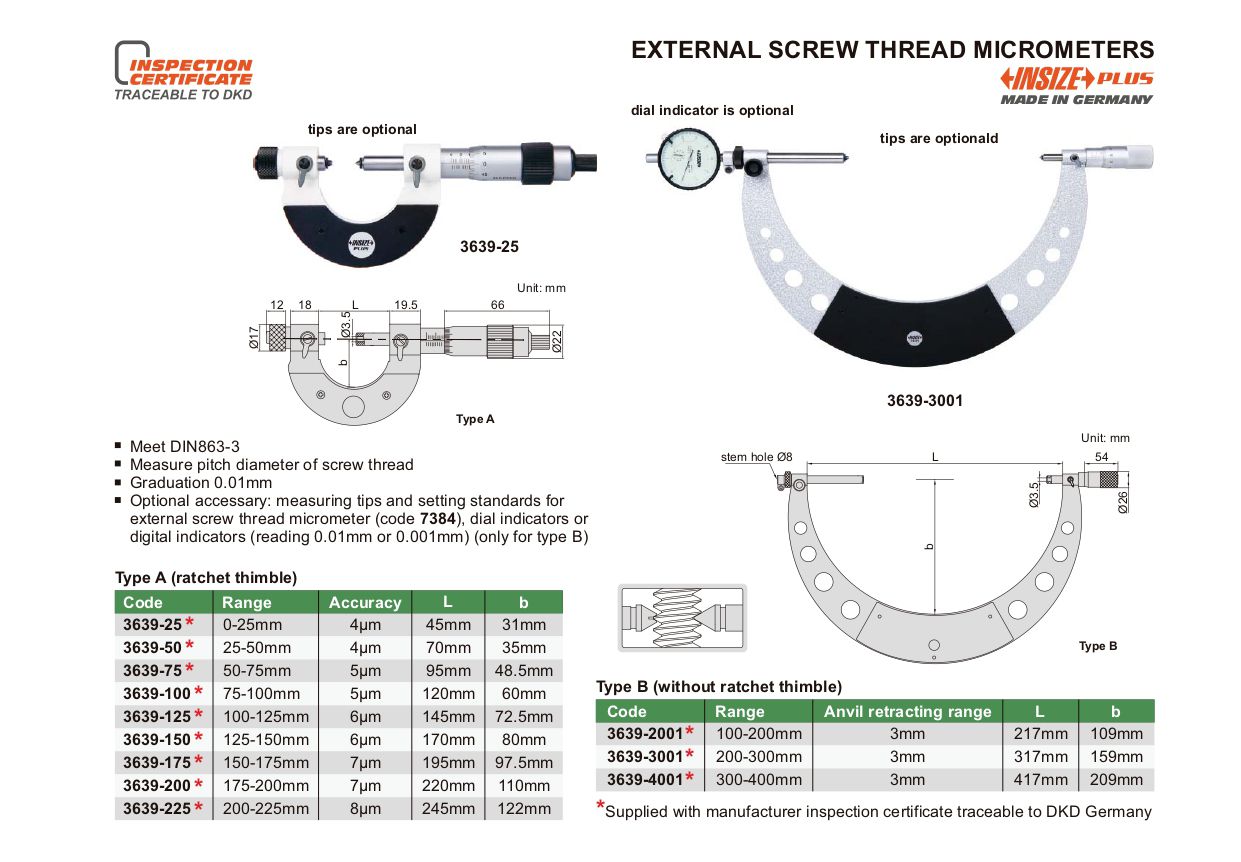

Mã sản phẩm (Code)	Dải đo (Range)	Độ chính xác (Accuracy)	Kích thước L	Kích thước b
3639-25	0-25mm	4µm	45mm	31mm
3639-50	25-50mm	4µm	70mm	35mm
3639-75	50-75mm	5µm	95mm	48.5mm
3639-100	75-100mm	5µm	120mm	60mm
3639-125	100-125mm	6µm	145mm	72.5mm
3639-150	125-150mm	6µm	170mm	80mm
3639-175	150-175mm	7µm	195mm	97.5mm
3639-200	175-200mm	7µm	220mm	110mm
3639-225	200-225mm	8µm	245mm	122mm

3. Bảng thông số chi tiết Model Type B (Hỗ trợ gắn đồng hồ so)

Dòng Type B không sử dụng núm vặn bánh cóc mà tập trung vào khả năng đo so sánh hàng loạt nhờ tích hợp đồng hồ so qua lỗ kẹp trục Ø8.

Mã sản phẩm (Code)	Dải đo (Range)	Khoảng lùi đe đo (Retracting)	Kích thước L	Kích thước b
3639-2001	100-200mm	3mm	217mm	109mm
3639-3001	200-300mm	3mm	317mm	159mm
3639-4001	300-400mm	3mm	417mm	209mm

Lưu ý kỹ thuật: Đối với các model Type B, quý khách có thể lựa chọn gắn thêm các loại đồng hồ so cơ khí hoặc điện tử có độ phân giải 0.01mm hoặc 0.001mm để tối ưu hóa tốc độ kiểm tra dung sai tại hiện trường sản xuất.

---

Những Lưu Ý Quan Trọng Khi Sử Dụng Panme Đo Ren Ngoài INSIZE 3639

Vì đây là dòng thiết bị đo lường siêu chính xác thuộc phân khúc INSIZE PLUS, việc tuân thủ các nguyên tắc sử dụng dưới đây là bắt buộc để duy trì độ tin cậy và bảo vệ quyền lợi bảo hành của bạn:

1. Lựa chọn và lắp đặt đầu đo (Measuring Tips)

• Đúng bước ren: Luôn sử dụng cặp đầu đo phù hợp với bước ren cần kiểm tra. Việc dùng sai đầu đo không chỉ làm kết quả bị sai lệch mà còn có thể gây mòn, hỏng các răng đo tinh xảo.

• Vệ sinh bề mặt tiếp xúc: Trước khi lắp đầu đo vào ngàm, hãy dùng khăn mềm sạch lau nhẹ bề mặt trục đo để đảm bảo không có bụi bẩn hay mạt kim loại làm kẹt hoặc gây sai số.

2. Thao tác đo chuẩn xác

• Kiểm soát lực ép: Đối với dòng Type A, bạn bắt buộc phải sử dụng núm vặn bánh cóc (ratchet thimble) để lấy kết quả. Tuyệt đối không vặn trực tiếp ống thimble lớn khi đầu đo đã chạm phôi để tránh làm biến dạng ren và gây quá tải cho trục vít cơ khí.

• Tận dụng đồng hồ so (Với Type B): Khi đo hàng loạt với phiên bản Type B, hãy sử dụng tính năng lùi đe đo 3mm để đưa phôi vào vị trí đo một cách nhẹ nhàng. Tránh việc để ren va đập mạnh vào đầu đo cố định.

3. Hiệu chuẩn và kiểm tra điểm Zero

• Kiểm tra định kỳ: Luôn kiểm tra điểm Zero bằng các dưỡng chuẩn (setting standards) trước mỗi ca làm việc.

• Bảo chứng DKD: Vì thiết bị có chứng nhận DKD Đức, hãy đảm bảo bạn lưu trữ chứng chỉ này cẩn thận để phục vụ cho các đợt đánh giá ISO hoặc kiểm định định kỳ hằng năm của doanh nghiệp.

4. Bảo quản thiết bị trong môi trường xưởng

• Chống sốc nhiệt: Dù thiết bị có tấm cách nhiệt trên thân thước, bạn vẫn nên hạn chế cầm trực tiếp tay trần vào phần khung kim loại trong thời gian quá lâu để tránh giãn nở nhiệt làm ảnh hưởng đến độ chính xác 4µm của thiết bị.

• Vệ sinh sau sử dụng: Sau khi kết thúc công việc, hãy lau sạch dầu cắt gọt hoặc mồ hôi tay bám trên thước. Thoa một lớp dầu bảo vệ mỏng lên các đầu đo và cất vào hộp chuyên dụng.

• Vị trí lưu trữ: Tránh đặt panme gần các nguồn từ trường mạnh (như máy nam châm điện) hoặc nơi có độ rung động cao khi không sử dụng.

💡 Mẹo cho kỹ thuật viên: Khi thực hiện đo các chi tiết có dải đo lớn (từ 100mm trở lên), nên sử dụng thêm giá đỡ panme để cố định thước, giúp việc thao tác đo trở nên ổn định và chính xác hơn.

---

Giải Đáp 10 Câu Hỏi Thường Gặp Về Panme Đo Ren Ngoài INSIZE 3639

1. Dòng INSIZE 3639 có gì khác biệt so với các dòng panme đo ren phổ thông?

Dòng 3639 thuộc phân khúc INSIZE PLUS, được sản xuất trực tiếp tại Châu Âu (Made in Europe). Điểm khác biệt lớn nhất nằm ở độ chính xác cực cao (từ 4µm), khả năng đáp ứng tiêu chuẩn DIN863-3 và đi kèm sẵn chứng nhận kiểm định DKD của Đức.

2. Tôi có được tặng kèm đầu đo khi mua thước không?

Trong bộ sản phẩm tiêu chuẩn, các đầu đo ren (measuring tips) và dưỡng chuẩn (setting standards) là phụ kiện tùy chọn (optional). Điều này giúp bạn linh hoạt lựa chọn chính xác loại đầu đo phù hợp với hệ ren mình cần (Hệ mét, Whitworth, Unified...) mà không lãng phí chi phí cho các phụ kiện không dùng tới.

3. Làm thế nào để biết tôi cần chọn Type A hay Type B?

• Type A: Phù hợp cho việc đo kiểm đơn chiếc, yêu cầu độ chính xác cao nhờ núm vặn bánh cóc kiểm soát lực.

• Type B: Thiết kế không có núm bánh cóc nhưng có lỗ kẹp Ø8, lý tưởng để gắn thêm đồng hồ so nhằm kiểm tra dung sai hàng loạt một cách nhanh chóng.

4. Chứng chỉ DKD Đức đi kèm có giá trị như thế nào tại Việt Nam?

Chứng chỉ DKD (Deutscher Kalibrierdienst) là chứng nhận hiệu chuẩn quốc tế có uy tín cao nhất từ Đức. Tại Việt Nam, chứng chỉ này được chấp nhận rộng rãi trong các kỳ đánh giá ISO hoặc kiểm duyệt chất lượng bởi các tập đoàn đa quốc gia, giúp bạn không cần phải đi hiệu chuẩn lại ngay khi mới mua về.

5. Thước có thể đo được những loại ren nào?

Nhờ hệ thống đầu đo thay thế đa dạng (ví dụ mã phụ kiện 7384), INSIZE 3639 có thể đo được hầu hết các loại ren phổ biến như: Ren hệ mét (60°), ren Unified (60°), ren Whitworth (55°)... tùy thuộc vào cặp đầu đo bạn lắp vào thước.

6. Độ chia 0.01mm có đủ để kiểm tra các chi tiết ren chính xác không?

Hoàn toàn đủ. Với sai số cho phép chỉ từ 4µm đến 8µm (tùy dải đo) và tuân thủ chuẩn DIN863-3, thiết bị này đảm bảo kết quả đo cực kỳ tin cậy cho cả các chi tiết có dung sai khắt khe trong ngành hàng không hay y tế.

7. Model Type B có đi kèm sẵn đồng hồ so không?

Không. Đồng hồ so (Dial Indicator) là thiết bị gắn thêm tùy chọn. Bạn có thể chọn loại đồng hồ cơ học hoặc điện tử có độ phân giải 0.01mm hoặc 0.001mm tùy vào yêu cầu công việc để lắp vào lỗ kẹp Ø8 trên thân thước.

8. Khoảng lùi đe đo 3mm trên Type B có tác dụng gì?

Tính năng Anvil retracting range 3mm cho phép bạn rút đe đo lại một khoảng ngắn để đưa chi tiết ren vào hoặc lấy ra khỏi ngàm đo một cách nhanh chóng mà không cần vặn trục đo nhiều vòng. Điều này cực kỳ hữu ích khi kiểm tra hàng loạt.

9. Tôi có thể sử dụng thước này để đo đường kính ngoài của trục trơn không?

Về mặt kỹ thuật là có thể nếu bạn lắp đầu đo phẳng. Tuy nhiên, INSIZE 3639 được tối ưu hóa về mặt cơ học và hình học để đo đường kính sườn ren. Để đo trục trơn, bạn nên sử dụng các dòng panme đo ngoài tiêu chuẩn của Insize để có trải nghiệm tốt nhất.

10. Chính sách bảo trì cho dòng cao cấp này như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của INSIZE. Vì là hàng Made in Europe, thiết bị có độ bền cơ khí rất cao. Bạn chỉ cần lưu ý vệ sinh sạch sẽ sau khi sử dụng và định kỳ kiểm tra điểm Zero bằng dưỡng chuẩn để đảm bảo thước luôn ở trạng thái tốt nhất.

---
