Insize 2716 | Panme đo đường kính ngoài

Insize 2716 là mã sản phẩm định danh cho dòng Panme đo đường kính ngoài sử dụng công nghệ điện tử (Digital Outside Micrometer) của hãng INSIZE. Đây là thiết bị đo lường chính xác cơ bản và thiết yếu, được thiết kế để kiểm soát các dung sai chặt chẽ của đường kính ngoài, độ dày, hoặc kích thước tổng thể của các chi tiết máy, trục, và phôi gia công. Insize 2716 mang lại sự kết hợp tối ưu giữa độ chính xác cao của Panme truyền thống và tốc độ, khả năng đọc dữ liệu của thiết bị điện tử.

🎯 Thông số Kỹ thuật Cốt lõi của Insize 2716 Panme đo đường kính ngoài

Dòng Insize 2716 bao gồm các model có dải đo phổ thông, phù hợp với hầu hết các yêu cầu kiểm soát chất lượng tại xưởng:

Mã Sản phẩm Điển hình	Phạm vi Đo (Measuring Range)	Độ phân giải (Resolution)	Độ chính xác (Accuracy)
2716-25	0 mm – 25 mm	0.001 mm	± 2 um
2716-50	25 mm – 50 mm	0.001 mm	± 2 um
2716-75	50 mm – 75 mm	0.001 mm	± 3 um

Độ phân giải (Resolution): 0.001 mm (hoặc 1 um), cho phép kiểm soát các dung sai ± 0.01 mm trở xuống.

Hệ thống Đo: Điện tử (Digital), hỗ trợ chuyển đổi đơn vị mét/inch chỉ bằng một nút nhấn.

⚙️ Cấu tạo và Tính năng Điện tử Nổi bật

Panme Insize 2716 được tối ưu hóa để tăng tốc độ và độ tin cậy trong quá trình kiểm tra hàng loạt:

Thiết kế Khung Chữ C (Frame): Khung được làm từ thép đúc hoặc thép hợp kim với lớp phủ cách nhiệt giúp giảm thiểu ảnh hưởng của nhiệt độ cơ thể người vận hành lên kết quả đo.

Trục Vít Me (Spindle): Được làm từ vật liệu cứng, mài siêu chính xác, là trái tim tạo nên độ chính xác của Insize 2716.

Hệ thống Đọc Điện tử: Màn hình LCD lớn, hiển thị rõ ràng, loại bỏ sai số đọc (reading error) thường gặp ở Panme cơ khí.

Chức năng Nâng cao:

• Thiết lập Zero: Có khả năng thiết lập điểm Zero tại bất kỳ vị trí nào trong dải đo (Absolute/Incremental measurement).

• Giữ Giá trị (HOLD): Giúp nhân viên QC giữ giá trị đo trên màn hình khi cần đọc kết quả ở điều kiện ánh sáng kém hoặc ghi chép.

• Đầu ra Dữ liệu (Data Output): Một số model Insize 2716 hỗ trợ cổng truyền dữ liệu để kết nối với máy tính hoặc bộ xử lý dữ liệu (SPC), cực kỳ quan trọng trong quy trình Kiểm soát Quy trình Thống kê (SPC).

📝 Ứng dụng Thực tế cho Kỹ thuật viên QC

Insize 2716 là công cụ chủ lực trong các ứng dụng sau:

• Kiểm tra Đường kính Trục chính xác: Đo đường kính trục, chốt, bu lông, và các chi tiết lắp ghép có yêu cầu dung sai chặt chẽ (ví dụ: lắp ghép độ chính xác cấp h6, g5).

• Xác minh Độ dày Vật liệu: Đo độ dày của tấm kim loại, thành ống, hoặc độ dày lớp phủ.

• Kiểm soát Độ tròn và Độ côn: Bằng cách đo nhiều điểm trên cùng một đường kính (độ tròn) hoặc đo tại hai vị trí dọc theo trục (độ côn), Panme Insize 2716 giúp nhanh chóng phát hiện sai lệch hình dạng.

🔑 Lợi ích Vận hành Chiến lược

Việc sử dụng Insize 2716 mang lại hiệu quả rõ rệt cho quy trình kiểm soát chất lượng:

• Giảm thiểu Sai số Người dùng (Operator Error): Khả năng đọc điện tử loại bỏ hoàn toàn sai số đọc Panme cơ khí.

• Tăng Tốc độ Kiểm tra: Đọc kết quả tức thì giúp rút ngắn thời gian QC, đặc biệt quan trọng trong dây chuyền sản xuất hàng loạt.

• Hỗ trợ SPC: Tính năng truyền dữ liệu cho phép tự động hóa việc thu thập dữ liệu, nâng cao hiệu quả của hệ thống Quản lý Chất lượng.

---

🔧🛡️ Bảo trì, Bảo quản và Chính sách Bảo hành của Panme đo đường kính ngoài Insize 2716

Để đảm bảo Panme Insize 2716 luôn duy trì độ chính xác 0.001 mm và kéo dài tuổi thọ, việc tuân thủ các quy trình sau là bắt buộc:

1. Bảo trì và Bảo quản Định kỳ

• Làm sạch: Sau mỗi ca làm việc, vệ sinh bề mặt đo (Anvil và Spindle) và thân Panme bằng vải mềm không xơ và dung dịch làm sạch chuyên dụng (phi axit). Luôn đảm bảo không có phoi, bụi bẩn hay dấu vân tay bám trên trục vít me.

• Bảo quản: Panme Insize 2716 phải được bảo quản trong hộp chuyên dụng, đặt ở môi trường khô ráo, nhiệt độ ổn định (20°C) và độ ẩm thấp. Đặc biệt, không bao giờ khóa chặt trục vít me khi không sử dụng.

• Kiểm tra Pin: Đối với thiết bị điện tử, kiểm tra tình trạng pin định kỳ. Nếu không sử dụng trong thời gian dài, nên tháo pin ra khỏi thiết bị để tránh axit pin chảy ra gây hư hỏng mạch điện tử.

2. Quy trình Hiệu chuẩn Nhanh và Kiểm tra Zero

Kỹ thuật viên QC phải thực hiện kiểm tra nhanh độ chính xác (Intermediate Check) trước mỗi ca làm việc:

• Kiểm tra Zero (cho Panme 0–25 mm): Làm sạch hai bề mặt đo và từ từ đóng Spindle lại bằng cơ cấu Ratchet Stop. Đảm bảo màn hình hiển thị chính xác 0.000 mm.

• Kiểm tra bằng Dưỡng chuẩn (Setting Standard): Đối với Panme có dải đo lớn hơn 25 mm (2716-50, 2716-75), sử dụng dưỡng chuẩn (Gauge Block hoặc Setting Rod) tương ứng với kích thước bắt đầu dải đo để kiểm tra và điều chỉnh điểm Zero.

3. Chính sách Bảo hành Tiêu chuẩn

• Thời gian Bảo hành: Panme Insize 2716 thường được áp dụng chế độ bảo hành tiêu chuẩn của hãng INSIZE, thường là 12 tháng kể từ ngày mua hàng.

• Điều kiện Bảo hành: Bảo hành bao gồm các lỗi do nhà sản xuất, vật liệu, và lắp ráp.

• Trường hợp Từ chối Bảo hành: Các lỗi do sử dụng sai cách, làm rơi rớt, cố tình tháo lắp hoặc sửa chữa không đúng quy trình, hư hỏng do tác động của hóa chất/nhiệt độ vượt ngưỡng cho phép, và hết pin không nằm trong phạm vi bảo hành.

10 câu hỏi thường gặp về thước Panme Insize 2716

1. Chức năng chính của dụng cụ đo Insize 2716 là gì?

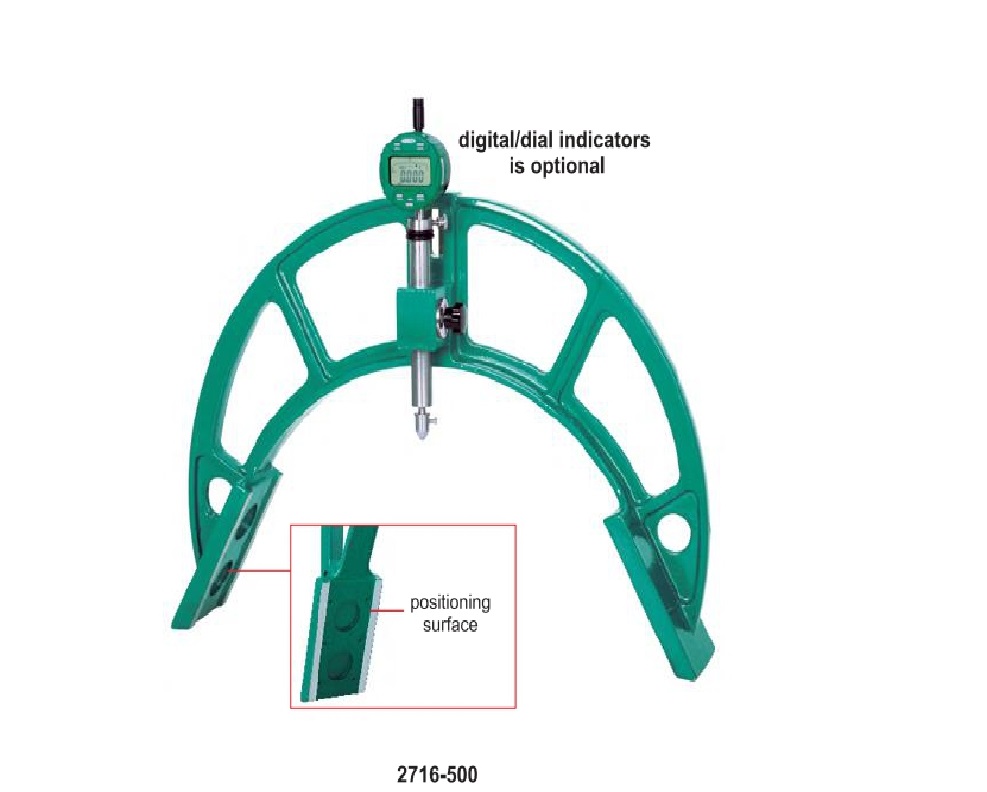

Insize 2716 là thiết bị đo so sánh (comparison measurement) chuyên dụng để kiểm tra đường kính ngoài (Outside Diameter) của các chi tiết lớn. Nó đặc biệt hữu dụng để phát hiện nhanh độ biến thiên kích thước, độ méo (ovality), độ côn (taper) hoặc độ mòn của trục quay lớn mà Panme thông thường khó thao tác.

2. Nguyên lý đo của Insize 2716 có giống Panme đo ngoài thông thường không

Không. Panme thông thường đọc kết quả trực tiếp trên thước. Còn Insize 2716 đo theo nguyên lý so sánh: Bạn cài đặt kích thước chuẩn ban đầu (Zero setting), sau đó thiết bị sẽ hiển thị độ sai lệch (lớn hơn hoặc nhỏ hơn chuẩn) thông qua một đồng hồ so (Indicator) gắn kèm.

3. Ưu điểm nổi bật của Insize 2716 so với các loại Panme khung lớn là gì?

Ưu điểm lớn nhất là Trọng lượng siêu nhẹ. Thân thước được làm từ hợp kim Nhôm - Magie (Aluminum Magnesium Alloy) giúp giảm tối đa khối lượng, cho phép một người có thể dễ dàng thao tác đo các đường kính lớn tới 2 mét mà không bị mỏi tay như dùng Panme khung thép.

4. Thiết bị này có đi kèm đồng hồ hiển thị không?

Bộ tiêu chuẩn của Insize 2716 thường chưa bao gồm đồng hồ so. Đây là phụ kiện tùy chọn để khách hàng linh hoạt lắp loại đồng hồ kim (Dial Indicator) hoặc điện tử (Digital Indicator) với độ chia 0.01mm hoặc 0.001mm tùy theo yêu cầu dung sai của chi tiết.

5. Làm thế nào để cài đặt điểm 0 (Set Zero) cho thiết bị này?

Bạn cần một mẫu chuẩn (Standard workpiece) hoặc một căn mẫu (Gauge block) có kích thước tương đương với chi tiết cần đo. Kẹp Insize 2716 vào mẫu chuẩn đó và chỉnh đồng hồ về 0. Sau đó đưa sang chi tiết gia công để đọc độ sai lệch.

6. Insize 2716 có thể đo được những dải kích thước nào?

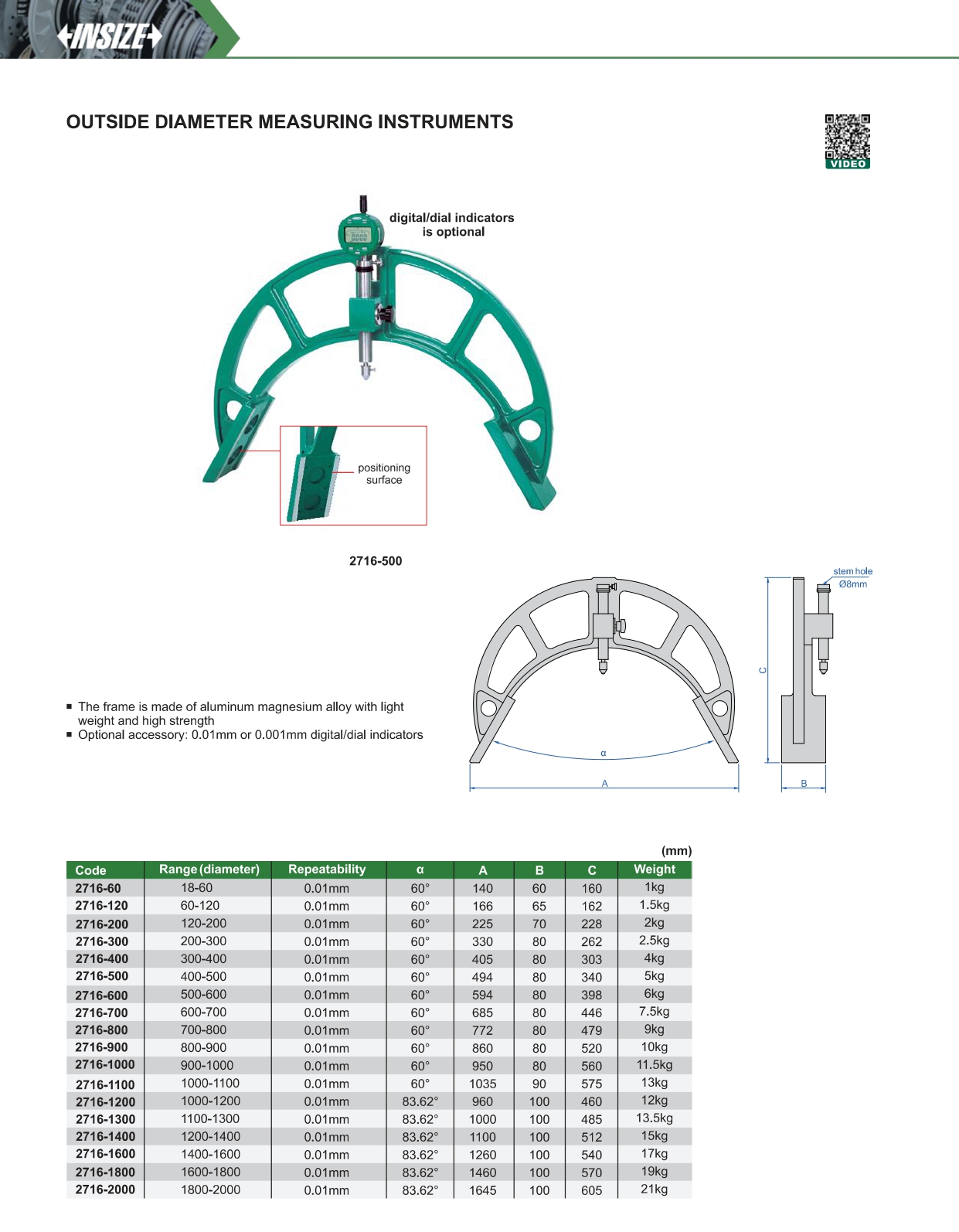

Dòng sản phẩm này có dải đo rất rộng và linh hoạt, chia thành nhiều model từ nhỏ (18-60mm) cho đến các kích thước khổng lồ như 1000-2000mm. Mỗi model thường có phạm vi điều chỉnh khoảng 100-200mm.

7. Độ chính xác và độ lặp lại của thiết bị là bao nhiêu?

Độ lặp lại (Repeatability) của cơ cấu thước là 0.01mm. Tuy nhiên, độ chính xác tổng thể của phép đo sẽ phụ thuộc vào độ chính xác của đồng hồ so bạn gắn vào và kỹ năng thao tác của người đo.

8. Thiết bị này có thể đo độ tròn (Roundness) của trục không?

Có. Bằng cách đo tại một mặt cắt ngang và xoay thiết bị quanh trục (hoặc xoay trục), sự dao động của kim đồng hồ sẽ cho bạn biết chính xác độ méo (Ovan) của chi tiết tại vị trí đó.

9. Đầu đo (Anvil) của Insize 2716 được làm bằng vật liệu gì?

Các đầu đo tiếp xúc trực tiếp với sản phẩm được làm bằng Hợp kim Carbide (vôn-fram các-bua) để đảm bảo độ cứng cao, chống mài mòn khi phải "quét" liên tục trên bề mặt chi tiết thô hoặc đang gia công.

10. Chính sách bảo hành cho Insize 2716 tại Việt Nam như thế nào?

Sản phẩm được phân phối chính hãng bởi Insize Vietnam (website insizevietnam.com) với chế độ bảo hành 12 tháng cho thân thước. Chúng tôi cũng hỗ trợ hiệu chuẩn và cung cấp phụ kiện thay thế (đầu đo, đồng hồ so) trọn đời

Thông tin tham khảo thêm về các loại thước Panme: Thước panme
