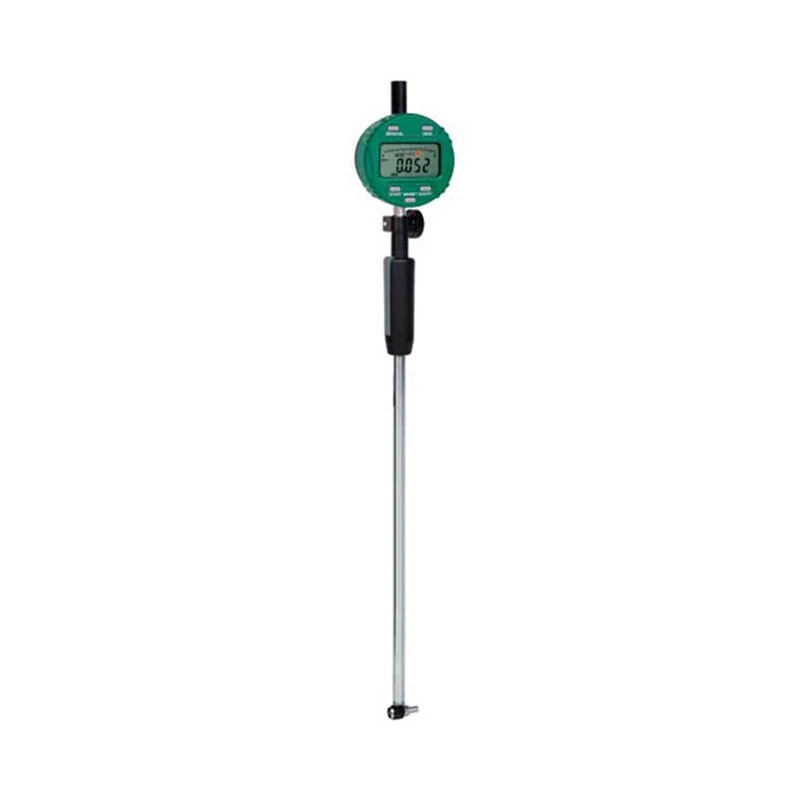

Insize 2435 | Panme đo lỗ trong sâu

Insize 2435 là mã sản phẩm định danh cho dòng Panme đo lỗ trong sâu (Extension Rod Type Inside Micrometer) của hãng INSIZE. Đây là công cụ đo lường không thể thiếu cho các kỹ sư và kỹ thuật viên QC khi cần xác định chính xác đường kính lỗ, rãnh, hoặc khoảng cách song song giữa các bề mặt nằm ở vị trí sâu và khó tiếp cận.

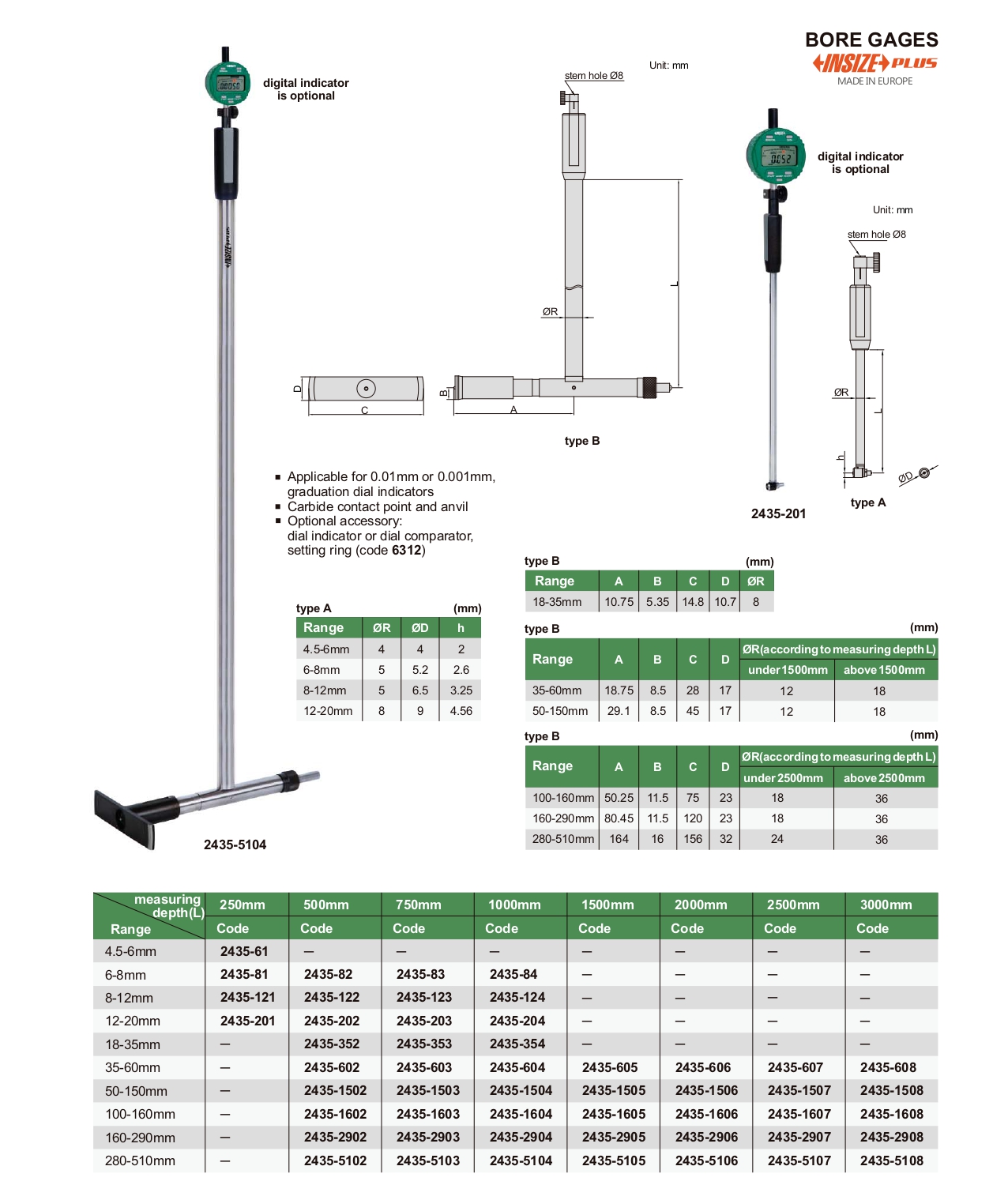

🎯 Thông số Kỹ thuật và Dải Đo của Panme đo lỗ trong sâu Insize 2435

Dòng Insize 2435 được cấu tạo từ một đầu đo chính và bộ thanh nối dài (Extension Rods) đi kèm, cho phép tùy chỉnh phạm vi đo:

Mã Sản phẩm Điển hình	Phạm vi Đo (Measuring Range)	Độ phân giải (Resolution)
2435-100A	50 mm – 100 mm	$0.01 mm
2435-200A	50 mm – 200 mm	$0.01 mm
2435-630A	50 mm – 630 mm	$0.01 mm

• Độ chính xác (Accuracy): Phụ thuộc vào tổng chiều dài lắp ráp, dao động từ +- 3 micromet đến +- (3 + L/50) micromet (trong đó L là chiều dài đo, tính bằng mm).



⚙️ Cấu tạo và Cơ chế Vận hành

Thiết bị Insize 2435 được thiết kế để duy trì độ chính xác ngay cả khi sử dụng các thanh nối dài:

1. Đầu Đo Micrometer (Measuring Head): Chứa cơ cấu vít me chính xác, dùng để tinh chỉnh và đọc giá trị đo, thường có dải đo cố định 13 mm hoặc 25 mm.

2. Thanh Nối Dài (Extension Rods): Các thanh nối được tôi cứng và mài chính xác, có nhiệm vụ mở rộng phạm vi đo. Chúng được lắp vào đầu đo bằng khớp ren chuẩn, Insize 2435 đảm bảo tính đồng trục cao.

📝 Ứng dụng Chuyên sâu tại Nhà máy

Insize 2435 là công cụ cần thiết để kiểm soát chất lượng các chi tiết máy móc cỡ lớn và khuôn mẫu:

• Kiểm tra Đường kính Khuôn Đúc/Ép: Đo đường kính bên trong các khoang khuôn sâu, nơi dụng cụ đo thông thường không tiếp cận được.

• Đánh giá Độ chính xác Block Máy Lớn: Đo đường kính xi lanh, lỗ lắp ổ bi (bearing bores) hoặc các lỗ dẫn trên thân máy, đảm bảo tuân thủ các dung sai khắt khe (ví dụ: H7).

🔧 Quy trình Hiệu chuẩn Cơ bản (Calibration Procedure)

Do Insize 2435 sử dụng thanh nối dài, việc hiệu chuẩn là bước bắt buộc trước mỗi lần đo với cấu hình thanh nối mới để loại bỏ sai số tích lũy:

Bước	Hoạt động	Mục đích
1. Lắp ráp	Lắp thanh nối dài cần sử dụng vào đầu đo Micrometer. Tổng chiều dài lắp ráp phải gần bằng kích thước danh nghĩa của đối tượng cần đo.	Thiết lập dải đo cần thiết.
2. Chuẩn bị Dưỡng chuẩn	Chọn Vòng Chuẩn (Setting Ring) hoặc dưỡng chuẩn có kích thước danh nghĩa bằng tổng chiều dài lắp ráp của Panme.	Cung cấp kích thước tham chiếu chính xác.
3. Điều chỉnh và Rà Zero	Đặt Panme Insize 2435 vào Vòng Chuẩn. Điều chỉnh trục đo cho đến khi cảm nhận được độ tiếp xúc chuẩn (dùng lực từ cơ cấu Ratchet Stop nếu có).	Đảm bảo kích thước đọc được khớp với kích thước của Vòng Chuẩn.
4. Đọc Zero	Nếu giá trị đọc được không phải là 0.00 mm (hoặc kích thước danh nghĩa của Vòng Chuẩn), xoay vỏ áo (Sleeve) hoặc điều chỉnh điểm Zero trên đầu đo theo hướng dẫn của nhà sản xuất.	Loại bỏ sai số hệ thống (Systematic Error) do lắp ráp.
5. Khóa và Kiểm tra	Khóa đầu đo và kiểm tra lại kết quả hiệu chuẩn. Chỉ tiến hành đo chi tiết sau khi Panme đã được hiệu chuẩn về Zero thành công.	Đảm bảo độ tin cậy và lặp lại của phép đo.

Bảo quản, Bảo trì và Hiệu chuẩn (Maintenance and Calibration Protocol)

Việc duy trì thiết bị Insize 2435 ở trạng thái hoạt động tối ưu là yếu tố then chốt để đảm bảo độ tin cậy của dữ liệu đo lường. Các chuyên viên kỹ thuật và bộ phận Metrology cần tuân thủ nghiêm ngặt các quy trình bảo trì và hiệu chuẩn định kỳ sau:

1. Tần suất Hiệu chuẩn và Tiêu chuẩn Quản lý

Tần suất hiệu chuẩn Panme Insize 2435 không nên được xác định ngẫu nhiên mà phải dựa trên rủi ro (risk-based approach) theo các tiêu chuẩn quốc tế:

• Đề xuất Tần suất Định kỳ: Trong điều kiện sử dụng thông thường tại phòng QC hoặc khu vực đo lường kiểm soát (môi trường Class 10000), tần suất hiệu chuẩn định kỳ nên là 12 tháng.

• Tần suất cho Ứng dụng Độ chính xác cao/Sử dụng cường độ lớn: Đối với các ứng dụng đòi hỏi dung sai cực kỳ chặt chẽ (ví dụ: cấp IT5, IT6) hoặc thiết bị được sử dụng liên tục trên hai ca/ngày, tần suất nên được rút ngắn xuống 6 tháng hoặc theo số chu kỳ đo (cycles of use) được quy định trong SOP của nhà máy.

• Căn cứ Tiêu chuẩn Quản lý: Tần suất này phải được ghi chép và tuân thủ theo Tiêu chuẩn ISO 10012:2003 (Hệ thống quản lý đo lường). Tiêu chuẩn này yêu cầu xác định và điều chỉnh chu kỳ hiệu chuẩn dựa trên sự ổn định lịch sử của thiết bị (lần hiệu chuẩn gần nhất có vượt ra ngoài dung sai cho phép không).

Hành động Bắt buộc: Bất cứ khi nào Insize 2435 bị va chạm, rơi rớt, hoặc có bất kỳ thanh nối dài nào bị tháo rời và lắp lại, thiết bị phải được kiểm tra điểm Zero và hiệu chuẩn lại ngay lập tức trước khi tiếp tục sử dụng.

2. Yêu cầu về Vòng Chuẩn (Setting Rings)

Vòng chuẩn là tiêu chuẩn gốc (master standard) được sử dụng để thiết lập điểm Zero và hiệu chuẩn tổng chiều dài lắp ráp của Panme Insize 2435. Độ chính xác của vòng chuẩn phải cao hơn ít nhất 3 đến 5 lần độ chính xác danh nghĩa của thiết bị đang được hiệu chuẩn.

• Tiêu chuẩn Chất lượng Bắt buộc:

  • Đối với Panme 2435 có độ phân giải $0.01 \, \text{mm}$: Vòng chuẩn được khuyến nghị phải đạt cấp độ chính xác Grade 0 (theo tiêu chuẩn ISO 3650) hoặc tương đương. Nếu yêu cầu kiểm soát chặt chẽ hơn, có thể sử dụng cấp độ Grade 00.

  • Mục đích: Đảm bảo rằng sai số của thiết bị chuẩn (Vòng Chuẩn) không đóng góp đáng kể vào tổng sai số của quá trình hiệu chuẩn.

• Điều kiện Bảo quản: Vòng chuẩn phải được bảo quản trong môi trường nhiệt độ $20^\circ \text{C}$ $\pm 1^\circ \text{C}$, tránh xa bụi bẩn, độ ẩm và phải được xử lý cẩn thận bằng găng tay cách nhiệt (insulating gloves) để ngăn ngừa sự giãn nở nhiệt do tay người.

3. Quy trình Bảo trì và Vận hành Tối ưu

Để đảm bảo tuổi thọ và độ chính xác dài lâu của Insize 2435, chuyên viên kỹ thuật cần chú ý:

• Làm sạch: Sau mỗi lần sử dụng, các bề mặt đo, thanh nối, và vít me phải được lau sạch bằng dung dịch làm sạch phi axit và vải mềm, không xơ (lint-free cloth) để loại bỏ phoi, dầu, hoặc dấu vân tay.

• Bôi trơn: Áp dụng một lớp mỏng dầu chống gỉ không có axit (acid-free oil) lên các bộ phận kim loại không tiếp xúc để bảo vệ khỏi sự oxy hóa, đặc biệt là các ren kết nối của thanh nối dài.

• Lực Đo (Measuring Force): Luôn sử dụng cơ cấu Ratchet Stop hoặc Friction Thimble để áp dụng lực đo đồng nhất, đặc biệt quan trọng khi đo lỗ sâu, vì sự không đồng đều của lực đo là nguyên nhân hàng đầu gây ra sai số.

• Tháo Lắp Thanh Nối: Khi không sử dụng trong thời gian dài, nên tháo rời các thanh nối ra khỏi đầu đo chính và bảo quản trong hộp đựng chuyên dụng để giảm căng thẳng lên ren và tránh biến dạng.

Việc tuân thủ các quy trình này đảm bảo rằng Panme đo lỗ trong sâu Insize 2435 của bạn luôn sẵn sàng cung cấp các phép đo chính xác cao nhất.

🔑 Lợi ích Chiến lược và Hiệu quả Kinh tế khi sử dụng Panme đo lỗ trong sâu Insize 2435

Việc sử dụng Insize 2435 mang lại giá trị cao trong vận hành và quản lý chất lượng:

• Độ Chính xác Tối đa: Đảm bảo chi tiết được kiểm tra tuân thủ dung sai thiết kế, với độ chính xác đạt tới cấp độ micromet.

• Linh hoạt và Tiết kiệm Chi phí: Khả năng lắp ráp các thanh nối giúp một thiết bị có thể thay thế nhiều Panme có dải đo cố định khác nhau, giảm chi phí đầu tư.

• Tăng Tốc độ QC: Cho phép đo nhanh chóng và chính xác các thông số kích thước nằm sâu, nâng cao hiệu quả kiểm tra.

10 câu hỏi thông dụng về Panme đo lỗ Insize 2435

1. Công dụng chính của Panme đo lỗ Insize 2435 là gì?

Insize 2435 là thước Panme đo trong dạng ống nối (Tubular Inside Micrometer). Công dụng chính của nó là đo đường kính lỗ hoặc khoảng cách giữa hai bề mặt song song bên trong có kích thước lớn (thường từ 50mm trở lên), đặc biệt hiệu quả khi đo các lỗ sâu nhờ khả năng nối dài linh hoạt.

2. Dải đo tối đa của dòng sản phẩm Insize 2435 là bao nhiêu?

Dòng Insize 2435 có dải đo rất rộng, bắt đầu từ 50mm và có thể mở rộng lên tới 1500mm (hoặc lớn hơn tùy model) nhờ vào việc lắp ghép các thanh nối dài đi kèm trong bộ.

3. Nguyên lý hoạt động của Panme đo lỗ 2435 khác gì so với thước đo lỗ đồng hồ (Bore Gage)?

Insize 2435 đo trực tiếp bằng trục vít me (Micrometer head) với độ chia 0.01mm, kết quả đọc ngay trên thước mà không cần đồng hồ so hay vòng chuẩn để so sánh. Trong khi đó, thước đo lỗ Bore Gage (như Insize 2424) là dụng cụ đo so sánh, cần cài đặt điểm 0 trước khi đo.

4. Độ chính xác của thước Panme đo lỗ Insize 2435 như thế nào?

Độ chính xác của thước phụ thuộc vào tổng chiều dài sau khi nối. Ví dụ, với dải đo ngắn (50-63mm), độ chính xác khoảng ±0.006mm. Khi nối dài đến 1000mm, sai số có thể tăng lên nhưng vẫn nằm trong tiêu chuẩn DIN 863 của Đức.

5. Bộ sản phẩm Insize 2435 tiêu chuẩn bao gồm những gì?

Một bộ tiêu chuẩn thường bao gồm: 01 đầu đo Panme (Micrometer Head), các thanh nối dài (Extension Rods) với kích thước khác nhau (13mm, 25mm, 50mm...), các vòng đệm (Spacing Collars) và cờ lê để tháo lắp.

6. Đầu đo của Insize 2435 được làm bằng vật liệu gì để đảm bảo độ bền?

Các mặt đo (Measuring faces) tiếp xúc trực tiếp với chi tiết gia công được làm từ hợp kim Carbide siêu cứng, giúp chống mài mòn cao và duy trì độ chính xác lâu dài. Các mặt đo này thường được mài khum (spherical) để giảm diện tích tiếp xúc, giúp đo lỗ chính xác hơn.

7. Làm thế nào để đảm bảo độ chính xác khi lắp ghép nhiều thanh nối?

Khi lắp các thanh nối, cần đảm bảo bề mặt tiếp xúc giữa các thanh phải sạch sẽ tuyệt đối, không dính bụi bẩn hay dầu mỡ. Cần vặn chặt các khớp nối bằng cờ lê đi kèm để loại bỏ khe hở, đảm bảo thước cứng vững như một khối thống nhất.

8. Tôi có cần dùng vòng chuẩn (Setting Ring) cho thiết bị này không?

Có, để đảm bảo kết quả chính xác nhất, bạn nên kiểm tra điểm 0 (Zero setting) của đầu đo Panme bằng một vòng chuẩn hoặc thước kẹp chuẩn trước khi bắt đầu đo, đặc biệt là sau khi thay đổi các thanh nối.

9. Insize 2435 có đo được lỗ mù (Blind hole) không?

Không. Do thiết kế đầu đo dạng thanh ngang và cần khoảng không để xoay chỉnh, Insize 2435 không phù hợp để đo lỗ mù hoặc sát đáy. Nó thích hợp nhất cho lỗ thông suốt hoặc đo độ rộng rãnh trong.

10. Mua Panme đo lỗ Insize 2435 chính hãng ở đâu và bảo hành bao lâu?

Bạn có thể mua sản phẩm chính hãng tại Insize Vietnam (website insizevietnam.com). Sản phẩm được bảo hành 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất và có đầy đủ giấy tờ chứng nhận xuất xứ (CO/CQ).
