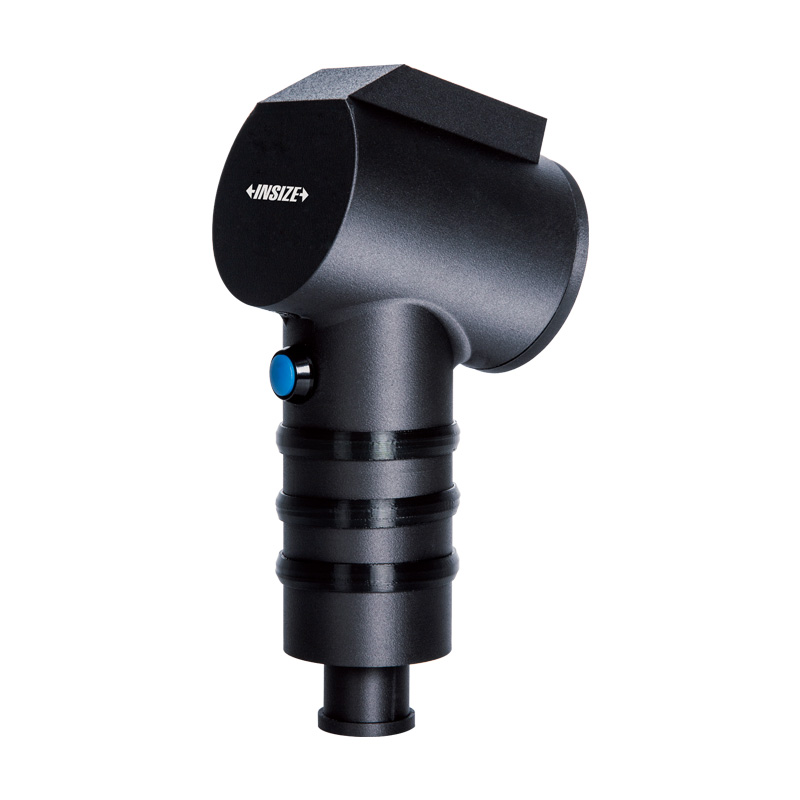

HỆ THỐNG ĐO ĐỘ CỨNG VẾT LÕM BRINELL THỦ CÔNG VÀ TỰ ĐỘNG INSIZE DÒNG HDT-MB (TỪ MODEL HDT-MB424 ĐẾN HDT-MB428)

Trong môi trường gia công cơ khí hạng nặng và kiểm soát chất lượng (QA/QC), việc đánh giá độ cứng trên các bề mặt phôi phức tạp thường đòi hỏi độ chính xác khắt khe và tốn nhiều thời gian thao tác. Để tối ưu hóa hoàn toàn quy trình này, Hệ thống đo độ cứng vết lõm Brinell INSIZE dòng HDT-MB được ra đời như một giải pháp kiểm tra quang học mang tính đột phá. Nổi bật với khả năng nhận diện vết lõm chính xác trên hầu hết các điều kiện bề mặt phức tạp, thiết bị không chỉ tự động hóa việc tính toán và trích xuất báo cáo trực tiếp ra Word hoặc Excel, mà còn tiên phong tích hợp trợ lý điều khiển bằng giọng nói thông minh. Đây chính là "trợ thủ" đắc lực giúp các kỹ sư hiện trường tối đa hóa hiệu suất, đảm bảo kết quả chuẩn xác tuyệt đối trên mọi quy mô dự án.

1. Ứng Dụng Thực Tế Của Hệ Thống HDT-MB

Hệ thống đo độ cứng vết lõm Brinell INSIZE dòng HDT-MB không chỉ là một thiết bị đo lường đơn thuần, mà là một hệ thống quang học thông minh được thiết kế để giải quyết các bài toán đo kiểm phức tạp nhất trong công nghiệp chế tạo kim loại.

1.1. Ngành Luyện Kim, Đúc Rèn & Xử Lý Nhiệt (Metallurgy & Foundry)

• Đặc thù ngành: Các phôi đúc gang, thép cán hoặc chi tiết sau nhiệt luyện thường có bề mặt thô ráp, xỉn màu hoặc bị oxy hóa, khiến các loại máy đo quang học thông thường khó nhận diện chính xác mép vết lõm.

• Ứng dụng thực tế của HDT-MB: Thuật toán nhận diện vết lõm thông minh kết hợp camera 3 Megapixels giải quyết triệt để bài toán này. Hệ thống có khả năng xử lý mượt mà trên hầu hết các điều kiện bề mặt phức tạp nhất của phôi đúc (complex surface conditions), duy trì độ chính xác ±2%. Các kỹ sư nhiệt luyện có thể đo trực tiếp trên bề mặt thô mà không tốn nhiều thời gian mài nhẵn, đánh bóng.

1.2. Ngành Chế Tạo Máy Hạng Nặng & Đóng Tàu (Heavy Machinery & Shipbuilding)

• Đặc thù ngành: Phôi gia công siêu trường, siêu trọng (như trục chân vịt, lốc máy, bánh răng công nghiệp lớn) không thể đưa lên bàn sa bàn của máy đo độ cứng tĩnh. Người thợ phải đo trực tiếp tại xưởng hoặc xưởng lắp ráp.

• Ứng dụng thực tế của HDT-MB: Thiết bị được thiết kế tối ưu cho tính cơ động với đế từ tính (magnetic base) hít chặt lên các vách thép thẳng đứng hoặc bệ máy. Khi kiểm tra tại các rãnh hẹp của lốc máy, đế thon dài (slender base) sẽ phát huy tác dụng. Đặc biệt, công nghệ trợ lý giọng nói thông minh hỗ trợ điều khiển đo tự động bằng giọng nói giúp các kỹ sư hiện trường hoàn toàn rảnh tay khi phải leo trèo hoặc làm việc trong không gian hẹp.

1.3. Phòng Giám Định Chất Lượng (QA/QC Labs) & Trung Tâm Kiểm Định

• Đặc thù ngành: Khối lượng mẫu cần đo lường lớn, yêu cầu lưu trữ hồ sơ điện tử khắt khe, tính toán độ lệch chuẩn và thường xuyên phải đối chiếu giữa các hệ tiêu chuẩn vật liệu khác nhau (JIS, ASTM, DIN, ISO).

• Ứng dụng thực tế của HDT-MB: Các model đo tự động (từ HDT-MB425 trở lên) biến hệ thống này thành một trạm KCS thu nhỏ. Phần mềm sẽ tự động tính toán ra giá trị trung bình (average), giá trị lớn nhất (max), nhỏ nhất (min) và độ lệch chuẩn (standard deviation). Kỹ sư QA/QC có thể chuyển đổi ngay kết quả đo Brinell sang HRC, HV, Rm hoặc các thang đo khác, sau đó trích xuất toàn bộ dữ liệu ra báo cáo Excel, Word một cách tự động, loại bỏ hoàn toàn sai sót do ghi chép tay.

1.4. Thi Công Kết Cấu Thép Hiện Trường & Dầu Khí

• Đặc thù ngành: Đo lường trên các đường ống áp lực, giàn khoan hoặc dầm thép chữ I đã được lắp dựng. Môi trường này thường chuộng dùng các thiết bị tạo vết lõm dạng cơ học cầm tay như búa đóng (Hammer) hoặc chốt cắt (Shear pin) thay vì dùng máy ép tải trọng tĩnh.

• Ứng dụng thực tế của HDT-MB: INSIZE cung cấp các model chuyên biệt hóa cao để đọc kết quả từ các thiết bị tạo vết lõm đặc thù này. Kỹ sư có thể dùng HDT-MB426 để đọc vết lõm từ búa đóng (hammer Brinell), dùng HDT-MB427 cho hệ thống chốt cắt (shear pin Brinell), hoặc trang bị model cao cấp nhất HDT-MB428 có khả năng đọc cả 3 loại vết lõm. Thiết bị cực kỳ gọn nhẹ (620g), dễ dàng mang theo trong vali kỹ thuật khi leo giáo thi công.

---

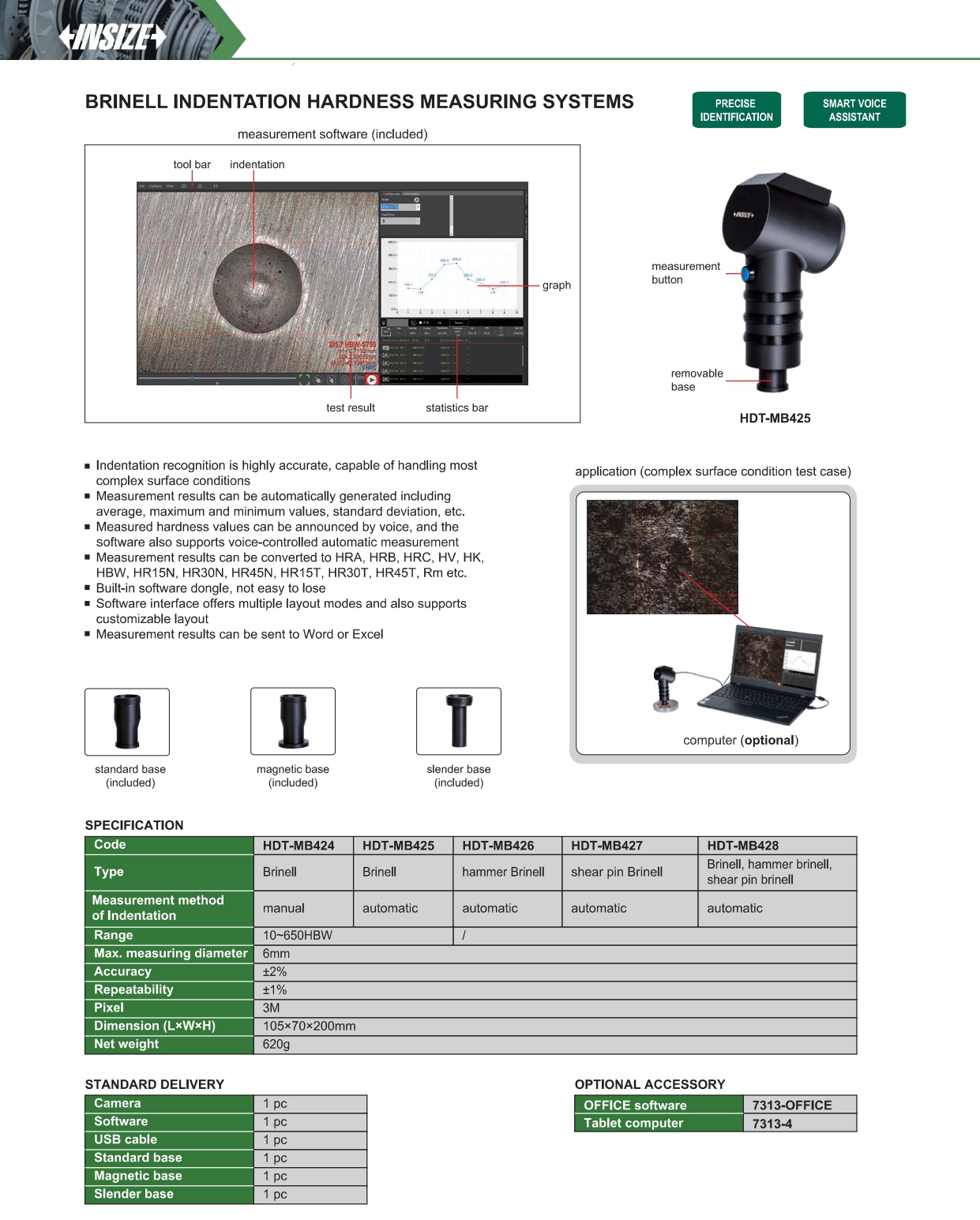

2. Thông Số Kỹ Thuật Máy Đo Độ Cứng Vết Lõm Brinell INSIZE Dòng HDT-MB

Dải sản phẩm hệ thống đo độ cứng quang học INSIZE HDT-MB được thiết kế với cấu hình kỹ thuật mạnh mẽ, đáp ứng các tiêu chuẩn đo kiểm định lượng khắt khe nhất trong môi trường gia công cơ khí chính xác và phòng Lab QA/QC. Dưới đây là bảng thông số và cấu hình phần cứng chi tiết giúp kỹ sư dễ dàng đối chiếu.

2.1. Bảng Phân Loại Model Theo Phương Pháp Đo

Để Google dễ dàng trích xuất dữ liệu tạo Featured Snippet (Đoạn trích nổi bật), bảng dưới đây trình bày rõ ràng sự khác biệt cốt lõi giữa các phiên bản:

2.2. Cấu Hình Quang Học & Thông Số Đo Lường Cốt Lõi

• Dải đo độ cứng (Range): 10 - 650 HBW, dải đo rộng giúp thiết bị tương thích với đa dạng các mác kim loại công nghiệp từ nhôm, đồng đến thép hợp kim.

• Đường kính đo tối đa (Max. measuring diameter): 6mm, cho phép phân tích rõ nét các vết lõm kích thước lớn từ hệ thống búa đóng.

• Sai số cho phép (Accuracy): Đạt mức ±2%, đảm bảo độ tin cậy tuyệt đối của dữ liệu trả về.

• Độ lặp lại (Repeatability): ±1%, duy trì tính đồng nhất và ổn định cao khi đo kiểm hàng loạt mẫu trên dây chuyền.

• Độ phân giải Camera (Pixel): Trang bị camera kỹ thuật số 3 Megapixels (3M), cung cấp hình ảnh sắc nét hỗ trợ thuật toán bắt chuẩn xác mép vết lõm trên bề mặt phôi chưa qua đánh bóng.

• Thiết kế vật lý (Dimension & Weight): Sở hữu kích thước siêu nhỏ gọn 105 x 70 x 200 mm cùng trọng lượng tịnh chỉ 620g, tối ưu hóa tính cơ động cho kỹ sư KCS tại hiện trường thi công.

2.3. Quy Cách Đóng Gói Tiêu Chuẩn & Phụ Kiện Nâng Cấp

Bộ thiết bị chính hãng tiêu chuẩn (Standard Delivery) bao gồm:

• 01 Camera đo lường quang học.

• 01 Bộ phần mềm phân tích (Software) tích hợp sẵn khóa bảo mật phần cứng chống thất lạc (built-in software dongle).

• 01 Cáp truyền dữ liệu USB.

• 03 Đế cố định chuyên dụng: Đế tiêu chuẩn (Standard base), Đế từ tính (Magnetic base), và Đế thon dài (Slender base) giúp hệ thống gắn chặt lên mọi hình dáng phôi kim loại.

Giải pháp phụ kiện mở rộng (Optional Accessory):

• Phần mềm OFFICE hỗ trợ báo cáo nâng cao (Mã đặt hàng: 7313-OFFICE).

• Máy tính bảng đo lường chuyên dụng (Tablet computer - Mã đặt hàng: 7313-4).

• Khách hàng có thể sử dụng thêm máy tính (Computer) cá nhân để cài đặt phần mềm và quản lý dữ liệu kiểm định.

---

3. Hướng Dẫn Vận Hành & Lưu Ý Kỹ Thuật Chuyên Sâu Cho INSIZE HDT-MB

Hệ thống đo lường quang học INSIZE HDT-MB là thiết bị đo kiểm chính xác cao (độ phân giải 3 Megapixels, sai số ±2%). Để duy trì tuổi thọ thiết bị và đảm bảo tính toàn vẹn của dữ liệu trong các môi trường gia công khắc nghiệt như xưởng đúc, nhiệt luyện hay công trường cơ khí, kỹ sư vận hành cần tuân thủ nghiêm ngặt các nguyên tắc sau:

3.1. Khuyến cáo về bảo mật phần mềm và cụm quang học

• Bảo vệ vi mạch Dongle tích hợp: Hệ thống sử dụng khóa bản quyền phần mềm dạng ghim trực tiếp bên trong thiết bị (built-in software dongle) để giải quyết triệt để vấn đề thất lạc USB bản quyền thường gặp ở các xưởng sản xuất lớn (not easy to lose). Tuyệt đối không tự ý tháo vỏ cụm camera hoặc can thiệp cơ học vào bo mạch để tránh làm hỏng module giải mã này.

• Bảo vệ ống kính Camera 3M: Bề mặt thấu kính quyết định trực tiếp đến khả năng chụp và xử lý vết lõm trên các điều kiện bề mặt phức tạp (complex surface conditions). Khi sử dụng tại khu vực có nhiều bụi kim loại hoặc mạt phay CNC, cần sử dụng nắp che ngay sau khi đo và chỉ dùng giấy/khăn lau quang học chuyên dụng để vệ sinh.

3.2. Kỹ thuật tháo lắp và tối ưu hóa hệ thống đế đo (Removable Base)

Việc chống rung lắc hoàn toàn cho thiết bị trong quá trình nội suy hình ảnh là điều kiện bắt buộc để đạt độ lặp lại ±1%. Kỹ sư cần đánh giá đúng hình thái phôi để lựa chọn loại đế tháo rời phù hợp:

• Đế tiêu chuẩn (Standard base): Tối ưu cho việc đo lường các phôi mẫu phẳng, nhỏ gọn đã được đặt cố định trên bàn mâm cặp tại phòng QA/QC.

• Đế từ tính (Magnetic base): Bắt buộc sử dụng khi đo lường các chi tiết thép từ tính siêu trường, siêu trọng (ví dụ: trục chân vịt, khuôn dập). Cần đảm bảo đế từ tính đã hít chặt và tiếp xúc hoàn toàn với bề mặt phôi trước khi ra lệnh đo, ngăn chặn các vi chấn động gây sai lệch hình ảnh mép vết lõm.

• Đế thon dài (Slender base): Đặc biệt hữu dụng khi cần luồn sâu cụm camera vào các không gian hẹp (ví dụ: lòng khuôn sâu, khe hẹp giữa các bánh răng máy) mà đế tiêu chuẩn không thể lọt vừa.

3.3. Thiết lập giao diện trạm KCS và thiết bị ngoại vi

• Tùy biến Layout (Customizable layout): Phần mềm hỗ trợ nhiều chế độ hiển thị (layout modes). Kỹ sư trưởng nên thiết lập và lưu lại một không gian làm việc chuẩn cho nhân viên KCS bằng cách sắp xếp lại các khối chức năng cốt lõi: thanh công cụ (tool bar), khu vực vẽ biểu đồ (graph), và đặc biệt là cột dữ liệu thống kê (statistics bar) để dễ dàng theo dõi trực tiếp giá trị Max, Min, và độ lệch chuẩn.

• Kết nối cáp USB: Cáp truyền dữ liệu (USB cable) cần được cắm vào các cổng có nguồn điện ổn định trên máy tính cá nhân hoặc máy tính bảng chuyên dụng (mã 7313-4). Tránh kéo căng cáp khi thao tác ở không gian rộng.

3.4. Vận hành tính năng điều khiển bằng giọng nói tại xưởng

Tính năng đọc kết quả (announced by voice) và ra lệnh đo tự động (voice-controlled automatic measurement) giúp giải phóng đôi tay cho kỹ sư hiện trường. Tuy nhiên, nếu môi trường gia công (như xưởng dập, xưởng rèn) có cường độ tiếng ồn quá lớn, thiết bị máy tính/tablet đi kèm cần được trang bị micro định hướng lọc ồn (noise-canceling), hoặc người dùng nên chuyển về chế độ click chuột trên phần mềm để tránh hệ thống bị nhiễu khẩu lệnh.

---

4. Câu Hỏi Thường Gặp (FAQ) Về Hệ Thống INSIZE HDT-MB

Dưới đây là tổng hợp 10 câu hỏi kỹ thuật chuyên sâu nhất từ các nhà máy gia công, phòng thí nghiệm và xưởng đúc. Danh sách này được tối ưu sẵn để anh đưa vào module Accordion/Toggle của Divi, kết hợp tốt với bộ mã FAQ Schema đã khai báo ở trên.

1. Máy có khả năng nhận diện vết lõm trên bề mặt phôi đúc, rèn thô ráp chưa qua mài bóng không?

Hoàn toàn có thể. Điểm mạnh cốt lõi của INSIZE HDT-MB nằm ở camera độ phân giải 3 Megapixels kết hợp thuật toán xử lý hình ảnh thông minh. Máy được thiết kế đặc biệt để đọc chính xác viền vết lõm ngay cả trên các điều kiện bề mặt phức tạp, xỉn màu hoặc thô ráp của phôi đúc mà các dòng máy quang học đời cũ thường bị nhiễu.

2. Xưởng đóng tàu của chúng tôi có các trục thép siêu trường siêu trọng, thiết bị này đo tại hiện trường như thế nào?

INSIZE HDT-MB có trọng lượng chỉ 620g và cực kỳ cơ động. Để đo phôi siêu trường, kỹ sư chỉ cần sử dụng đế từ tính (Magnetic base) đi kèm trong bộ tiêu chuẩn. Đế này sẽ hít chặt cụm camera lên các vách thép thẳng đứng hoặc bệ máy, đảm bảo máy không bị rung lắc trong quá trình nội suy quang học, cho ra kết quả với sai số chỉ ±2%.

3. Phòng QA/QC của tôi yêu cầu báo cáo theo thang đo HRC và HV, máy có tự quy đổi từ Brinell sang được không?

Có. Hệ thống phần mềm đi kèm cho phép tự động chuyển đổi kết quả đo gốc (Brinell) sang hàng loạt các thang đo tiêu chuẩn quốc tế khác, bao gồm: HRA, HRB, HRC, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T và độ bền kéo Rm. Kỹ sư không cần phải tra bảng quy đổi thủ công.

4. Việc tính toán độ lệch chuẩn và xuất báo cáo KCS có mất nhiều thời gian không?

Các model tự động (như HDT-MB425) biến việc này thành tự động hoàn toàn. Phần mềm sẽ liên tục cập nhật và hiển thị trực tiếp các giá trị Thống kê: Trung bình (Average), Lớn nhất (Max), Nhỏ nhất (Min) và Độ lệch chuẩn (Standard deviation). Dữ liệu sau đó được xuất thẳng ra file Word hoặc Excel chỉ với một cú click chuột.

5. Đơn vị thi công kết cấu thép của tôi dùng búa đóng (Hammer) và chốt cắt (Shear pin) để tạo vết lõm Brinell, máy này có tương thích không?

INSIZE cung cấp dải model đáp ứng mọi phương pháp tạo vết lõm. Cụ thể:

• Model HDT-MB426 chuyên đọc vết lõm từ búa đóng (Hammer Brinell).

• Model HDT-MB427 chuyên đọc vết lõm chốt cắt (Shear pin Brinell).

• Đặc biệt, model HDT-MB428 là giải pháp toàn diện, có khả năng nhận diện và đo đạc cả 3 loại vết lõm: Brinell tĩnh, Hammer và Shear pin.

6. Không gian đo hẹp (như rãnh lốc máy hoặc khe bánh răng) thì làm sao đặt vừa camera?

Nhà sản xuất INSIZE đã lường trước vấn đề này và trang bị sẵn một đế thon dài (Slender base) có thể tháo lắp dễ dàng. Kỹ sư chỉ cần thay đế tiêu chuẩn bằng đế thon dài là có thể luồn cụm camera vào đo tại các khe hẹp, rãnh sâu một cách chính xác.

7. Môi trường xưởng cơ khí rất lộn xộn, tôi e ngại việc nhân viên làm mất USB chứa khóa bản quyền phần mềm (Dongle)?

Với dòng HDT-MB, rủi ro này đã được loại bỏ hoàn toàn. INSIZE đã thiết kế vi mạch bảo mật phần mềm (built-in software dongle) tích hợp thẳng vào bên trong bo mạch của cụm camera đo lường. Khách hàng cài phần mềm, cắm máy là chạy mà không cần phải quản lý thêm bất kỳ chiếc USB rời nào.

8. Sự khác biệt cơ bản giữa model HDT-MB424 và HDT-MB425 là gì?

Sự khác biệt nằm ở phương pháp nội suy vết lõm:

• HDT-MB424: Đo lường thủ công (Manual). Người thao tác phải dùng chuột xác định viền vết lõm trên màn hình phần mềm để máy tính toán.

• HDT-MB425: Đo lường tự động (Automatic). Thuật toán AI tự động tìm, bắt điểm và hiển thị kết quả ngay lập tức, giúp tăng tốc độ kiểm tra hàng loạt.

9. Tính năng "Trợ lý giọng nói" có hoạt động hiệu quả trong xưởng rèn nhiều tiếng ồn không?

Tính năng điều khiển đo lường và đọc kết quả tự động bằng giọng nói rất hữu ích để giải phóng đôi tay. Tuy nhiên, trong môi trường xưởng rèn có cường độ tiếng ồn quá lớn, anh nên trang bị micro lọc ồn (noise-canceling) cho máy tính, hoặc đơn giản là tắt tính năng này đi và dùng chuột điều khiển trên phần mềm để đảm bảo hệ thống không bị nhiễu lệnh.

10. Tôi có cần trang bị thêm máy tính để vận hành thiết bị không?

Hệ thống tiêu chuẩn chưa bao gồm thiết bị hiển thị. Anh có thể tận dụng ngay máy tính cá nhân (PC/Laptop) tại xưởng để cài đặt phần mềm và kết nối qua cáp USB. Nếu cần tính cơ động cao hơn, anh có thể đặt mua thêm phụ kiện tùy chọn là Máy tính bảng chuyên dụng (Tablet - Mã đặt hàng: 7313-4) từ INSIZE.

---
