DƯỠNG KIỂM REN NGOÀI HỆ MÉT INSIZE SERIES 4120 (METRIC THREAD RING GAUGES)

Trong gia công cơ khí chính xác, tốc độ và độ tin cậy tại khâu kiểm soát chất lượng (QC) là yếu tố quyết định sự thành bại của cả lô hàng. Dưỡng kiểm ren ngoài hệ Mét Insize 4120 (Metric Thread Ring Gauges) chính là giải pháp đo lường tiêu chuẩn không thể thiếu để giải quyết bài toán này. Tuân thủ nghiêm ngặt hệ thống dung sai ISO 1502 (Class 6g, 6e, 6h), dòng dưỡng vòng Go/No-Go từ Insize cho phép kỹ thuật viên kiểm tra nhanh chóng độ chính xác của các trục ren, bu lông từ M2 đến M68 ngay trên dây chuyền CNC. Cùng tìm hiểu chi tiết bảng thông số và cách lựa chọn bộ dưỡng ren phù hợp nhất để tối ưu hóa quy trình KCS cho nhà máy của bạn.

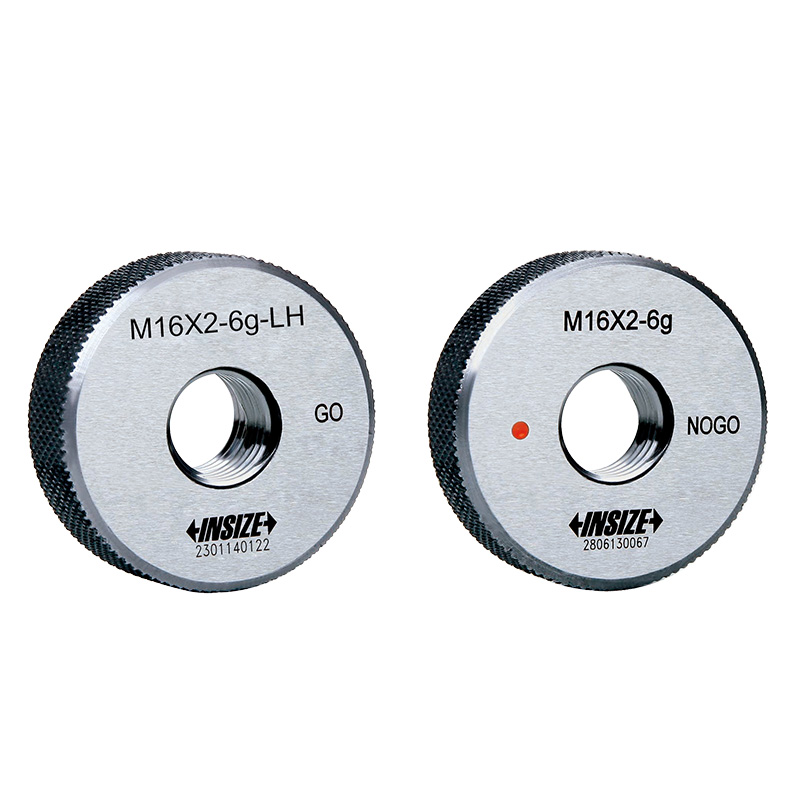

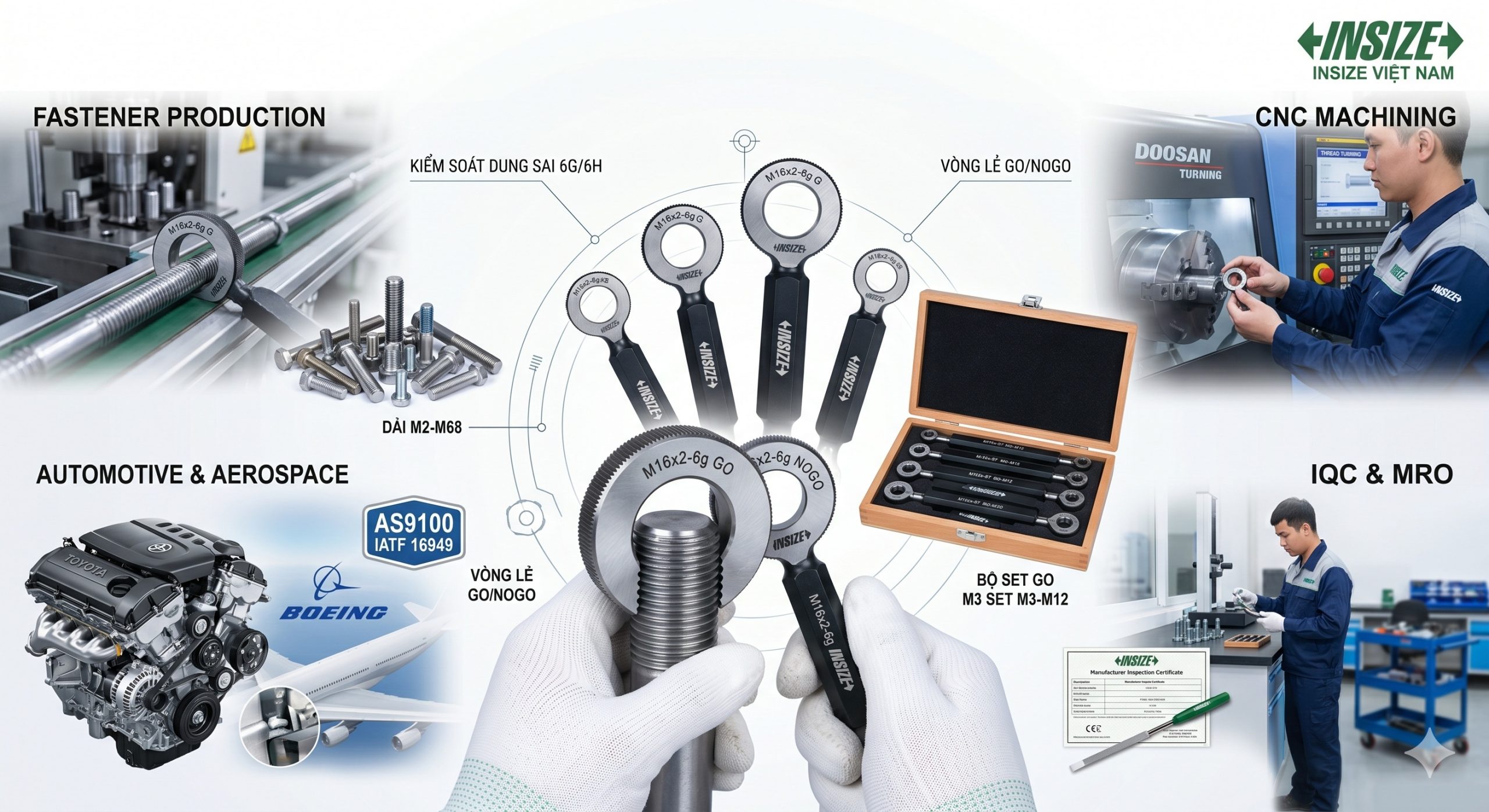

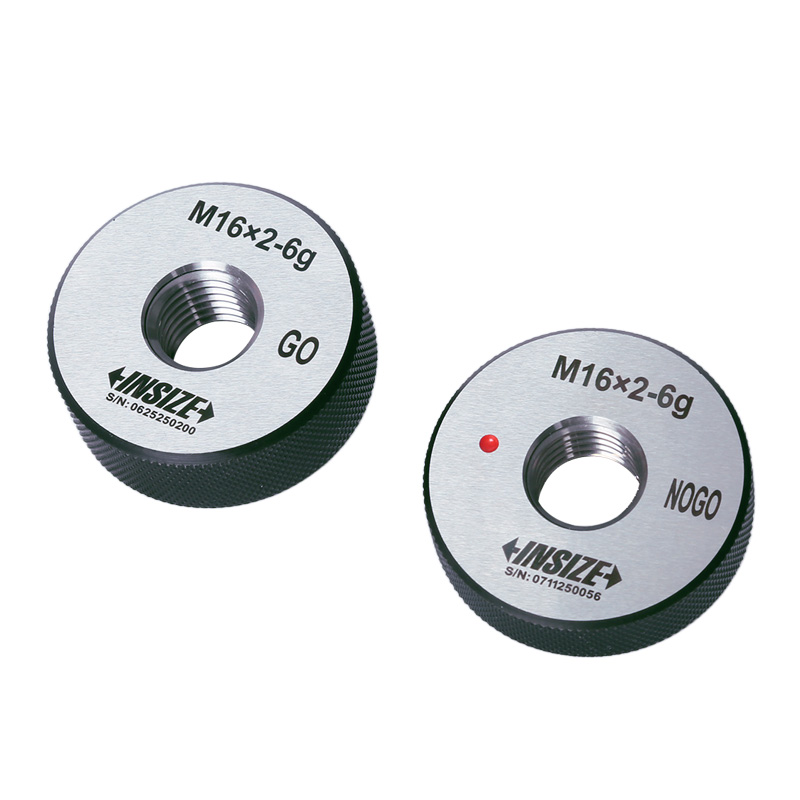

ỨNG DỤNG NỔI BẬT CỦA DƯỠNG KIỂM REN NGOÀI INSIZE 4120

Với khả năng đáp ứng dải đo rộng và tuân thủ nghiêm ngặt các tiêu chuẩn đo lường quốc tế, dưỡng vòng kiểm ren ngoài Insize Series 4120 đóng vai trò là "người gác cổng" chất lượng không thể thiếu trong các lĩnh vực gia công và chế tạo trọng điểm:

1. Kiểm soát chất lượng hàng loạt trong sản xuất vật tư liên kết (Fasteners)

• Chi tiết ứng dụng: Trong các nhà máy chuyên sản xuất bu lông, ốc vít và thanh ren (ty ren) hệ Mét, việc dùng panme để đo chính xác đường kính trung bình của từng sản phẩm là không khả thi về mặt thời gian. Dưỡng vòng 4120 cung cấp giải pháp kiểm tra Pass/Fail (Đạt/Không đạt) tức thì thông qua thao tác vặn thử vòng lọt (GO) và vòng không lọt (NOGO).

• Điểm chạm kỹ thuật: Thiết kế bao phủ dải đường kính danh nghĩa từ các loại vít điện tử siêu nhỏ M2 (bước ren 0.4mm) đến các bu lông công nghiệp nặng M68 (bước ren 6.0mm) giúp đáp ứng toàn diện mọi mã hàng gia công của nhà máy.

2. Tiện CNC cơ khí chính xác và chế tạo máy

• Chi tiết ứng dụng: Tại các phân xưởng gia công cắt gọt, kỹ thuật viên đứng máy cần công cụ để đánh giá nhanh dung sai trục ren ngay sau nguyên công tiện mà không cần tháo phôi khỏi mâm cặp, nhằm quyết định việc bù trừ dao hợp lý.

• Điểm chạm kỹ thuật: Việc Insize cung cấp đa dạng các cấp chính xác gồm Class 6g, Class 6e và Class 6h cho phép kỹ sư xưởng linh hoạt kiểm soát các kiểu lắp ghép khác nhau. Ví dụ: Dùng Class 6g cho lắp ghép tiêu chuẩn, hoặc Class 6e cho các trục ren cần chừa lại dung sai để mạ kẽm/phủ bề mặt sau gia công.

3. Ngành công nghiệp Ô tô và Hàng không (Automotive & Aerospace)

• Chi tiết ứng dụng: Đây là những lĩnh vực đòi hỏi độ an toàn tuyệt đối, nơi mà một sai lệch nhỏ ở bước ren cũng có thể gây ra hiện tượng nứt gãy do mỏi hoặc lỏng lẻo vật lý khi chịu rung động cường độ cao.

• Điểm chạm kỹ thuật: Dưỡng kiểm ren 4120 được chế tạo tuân thủ hoàn toàn tiêu chuẩn quốc tế ISO 1502. Đặc biệt, mỗi sản phẩm khi xuất xưởng đều đi kèm chứng nhận kiểm định của nhà sản xuất (Manufacturer inspection certificate), giúp phòng QC dễ dàng thiết lập hồ sơ truy xuất nguồn gốc đo lường, đáp ứng các đợt đánh giá khắt khe theo chuẩn IATF 16949 hay AS9100.

4. Nghiệm thu đầu vào (IQC) và bảo trì công nghiệp (MRO)

• Chi tiết ứng dụng: Bộ phận IQC sử dụng dưỡng vòng để nghiệm thu nhanh, xác suất các lô vật tư bu lông mua ngoài. Trong khi đó, kỹ sư bảo trì dùng chúng để xác định xem các trục ren trên máy móc cũ có bị mài mòn vượt mức cho phép trước khi quyết định thay thế hay tận dụng lại.

• Điểm chạm kỹ thuật: Thay vì phải quản lý số lượng lớn các vòng lẻ, các phòng kiểm định có thể sử dụng giải pháp Bộ Set tiêu chuẩn (ví dụ: bộ GO mã 4120-S7 hoặc bộ NOGO mã 4120-S7N, bao gồm các kích thước phổ thông M3, M4, M5, M6, M8, M10, M12) để tối ưu hóa không gian lưu trữ và tối giản quy trình thao tác.

---

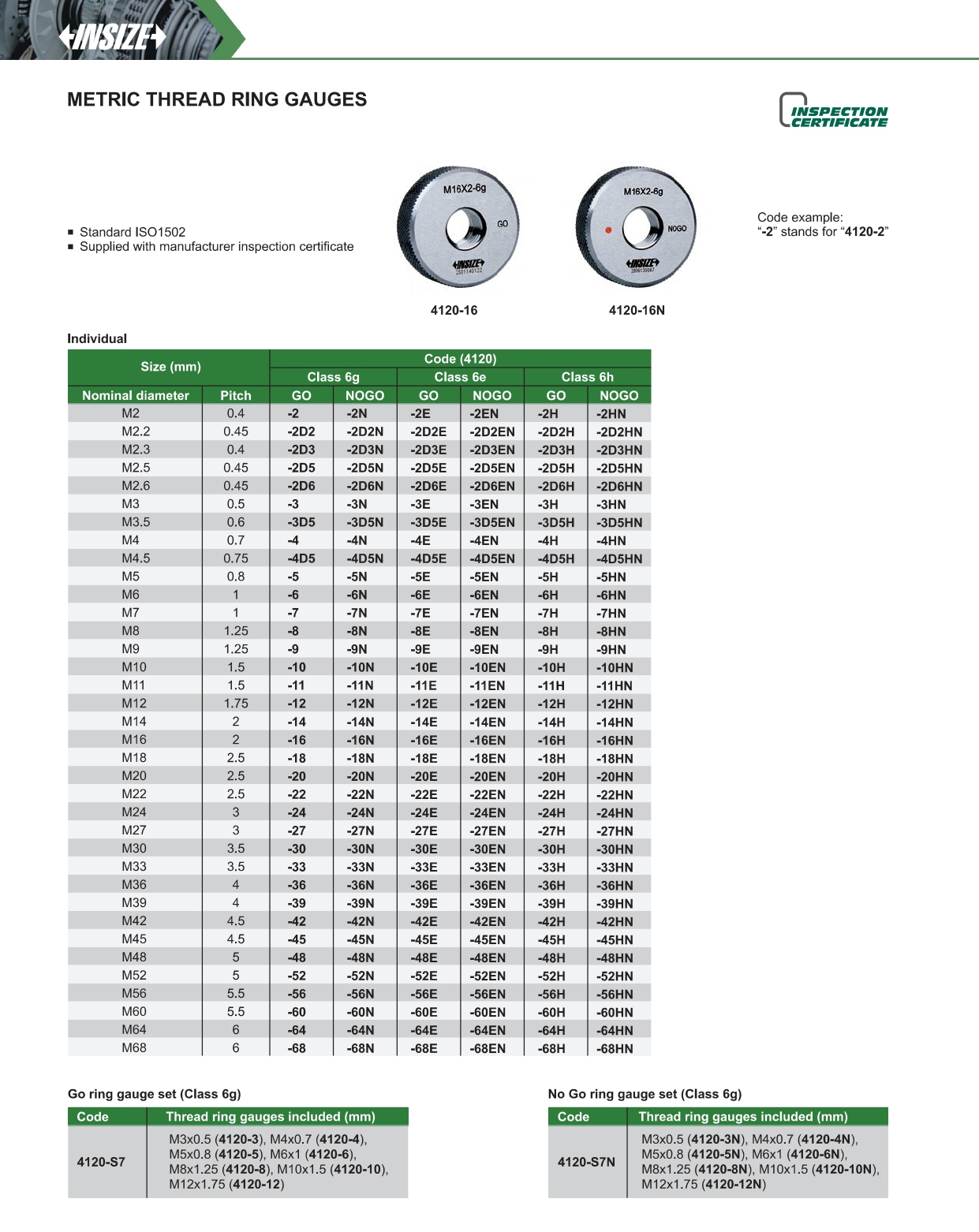

THÔNG SỐ KỸ THUẬT CHI TIẾT DƯỠNG KIỂM REN NGOÀI INSIZE 4120

Để đáp ứng các yêu cầu khắt khe nhất trong gia công cơ khí chính xác, dòng sản phẩm Metric Thread Ring Gauges Insize Series 4120 được thiết kế dựa trên hệ thống tiêu chuẩn đo lường quốc tế với các dải thông số cụ thể như sau:

1. Bảng Tổng Hợp Thông Số Kỹ Thuật

Hạng mục kỹ thuật	Thông số chi tiết	Ý nghĩa ứng dụng
Tiêu chuẩn sản xuất	ISO 1502	Đảm bảo kết quả đo lường được công nhận trên toàn cầu, phù hợp làm tiêu chuẩn nghiệm thu IQC.
Cấp chính xác (Tolerance Class)	Class 6g, Class 6e, Class 6h	Phân loại rõ ràng cho từng kiểu lắp ráp ren (từ tiêu chuẩn đến lắp ráp có lớp mạ bảo vệ).
Đường kính danh nghĩa (Size)	M2 đến M68	Bao phủ từ vít siêu nhỏ trong điện tử (M2) đến bu lông neo chịu lực (M68).
Bước ren (Pitch)	0.4 mm đến 6.0 mm	Tương thích với các hệ ren bước chuẩn và ren bước mịn.
Quy cách cung cấp lẻ	Vòng GO (Lọt) / Vòng NOGO (Không lọt)	Cho phép mua rời từng chuẩn vòng để thay thế khi hao mòn, tối ưu chi phí vật tư.
Kiểm định chất lượng	Manufacturer Inspection Certificate	100% sản phẩm đi kèm chứng nhận xuất xưởng của nhà máy Insize, dễ dàng đưa vào hồ sơ ISO của doanh nghiệp.

---

2. Phân Tích Chuyên Sâu Các Thông Số Cốt Lõi

A. Ý nghĩa của các cấp dung sai (Class 6g, 6e, 6h)

Mã sản phẩm dưỡng ren 4120 được phân loại chi tiết theo yêu cầu bản vẽ kỹ thuật:

• Class 6g (Phổ thông nhất): Có độ hở tiêu chuẩn để cho phép bôi trơn. Đây là cấp chính xác mặc định được sử dụng cho hơn 80% các loại bu lông và vật tư liên kết trên thị trường.

• Class 6e (Dành cho xi mạ): Cung cấp khe hở lớn hơn so với 6g. Lựa chọn bắt buộc cho các phôi ren sau khi tiện CNC còn phải trải qua công đoạn xi mạ kẽm, mạ niken hoặc sơn phủ tĩnh điện.

• Class 6h (Lắp chặt): Khe hở bằng 0 (Zero allowance). Chuyên dùng cho các chi tiết máy yêu cầu độ chính xác cao, không có dung sai lắp ghép để tránh rung lắc.

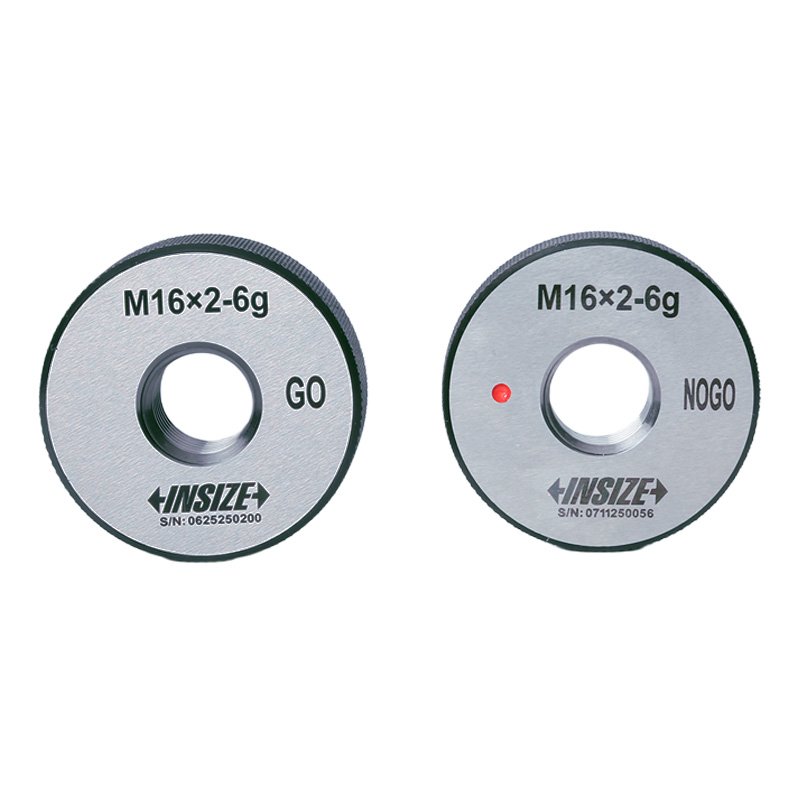

B. Nguyên lý kiểm tra Vòng Lọt (GO) và Vòng Không Lọt (NOGO)

• Vòng GO: Phải vặn lọt qua toàn bộ chiều dài của đoạn trục ren một cách trơn tru, không dùng lực ép. Nếu không lọt, bước ren quá lớn hoặc sườn ren bị lỗi.

• Vòng NOGO: Chỉ được phép vặn vào tối đa không quá hai vòng ren. Nếu vặn lọt qua điểm này, trục ren đã bị tiện quá nhỏ (Under-size) và phôi bị đánh giá là phế phẩm (NG). Vòng NOGO thường được nhận diện bằng một chấm đỏ hoặc vạch sơn đỏ trên thân.

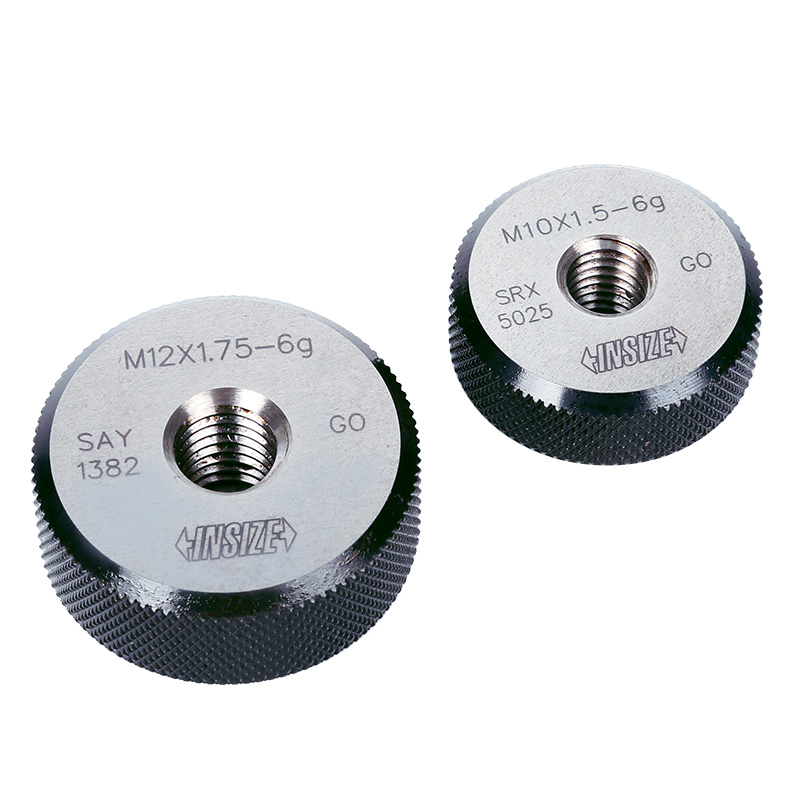

C. Giải pháp đồng bộ: Bộ Set Insize 4120-S7 & 4120-S7N

Thấu hiểu nhu cầu của các xưởng gia công vừa và nhỏ, Insize cung cấp giải pháp bộ Set được đặt trong hộp gỗ chống sốc chuyên dụng, giúp bảo quản thiết bị khỏi mài mòn và oxy hóa:

• Bộ 4120-S7 (GO Set): Gồm 7 vòng lọt Class 6g với các kích thước thông dụng nhất: M3x0.5, M4x0.7, M5x0.8, M6x1, M8x1.25, M10x1.5, M12x1.75.

• Bộ 4120-S7N (NOGO Set): Gồm 7 vòng không lọt tương ứng với các kích thước trên.

  Sử dụng bộ Set giúp phòng QC luôn sẵn sàng kiểm tra ngay khi đổi mã sản phẩm gia công trên máy CNC mà không cần phải đặt mua lại từ đầu, tiết kiệm thời gian dừng máy (downtime).

---

HƯỚNG DẪN SỬ DỤNG VÀ BẢO QUẢN DƯỠNG KIỂM REN NGOÀI INSIZE 4120

Để đảm bảo độ chính xác tuyệt đối của kết quả đo lường và tối đa hóa tuổi thọ cho thiết bị trong môi trường xưởng gia công cơ khí khắc nghiệt, kỹ thuật viên cần tuân thủ nghiêm ngặt các nguyên tắc vận hành và bảo dưỡng sau đối với dưỡng vòng Insize 4120:

1. Thao tác trước khi đo (Chuẩn bị bề mặt)

• Làm sạch phôi và dưỡng đo: Trước khi vặn vòng chuẩn vào trục ren, cả phôi gia công và dưỡng kiểm phải được lau sạch hoàn toàn phoi sắt, mạt kim loại, dầu nhớt và dung dịch tưới nguội (Coolant) bằng khăn lụa mềm hoặc súng xịt khí nén. Bất kỳ hạt mạt cứng nào kẹt lại cũng có thể cày xước sườn ren, làm hỏng hoàn toàn cấp chính xác của dưỡng đo.

• Cân bằng nhiệt độ: Thép hợp kim dụng cụ rất nhạy cảm với sự giãn nở nhiệt. Kết quả đo đáng tin cậy nhất ở môi trường tiêu chuẩn 20°C. Tránh để dưỡng đo tiếp xúc trực tiếp với nguồn nhiệt cao hoặc phôi vừa tiện xong còn đang rất nóng.

2. Nguyên tắc trong quá trình kiểm tra (Thao tác đo)

• Căn chỉnh đồng trục: Đảm bảo trục của vòng dưỡng đồng tâm hoàn toàn với trục của bu lông/phôi ren. Tuyệt đối không ép vặn khi bị lệch tâm (cross-threading).

• Kiểm soát lực vặn: Chỉ sử dụng lực nhẹ của các đầu ngón tay để thao tác. Tuyệt đối không dùng cờ lê, mỏ lết, hoặc tác dụng lực cưỡng bức để ép vòng lọt (GO) đi qua các đoạn ren bị kẹt. Nếu phải dùng lực lớn, chứng tỏ phôi đã bị lỗi (quá kích thước).

• Đánh giá bằng vòng NOGO (Không lọt): Theo chuẩn đo lường công nghiệp, vòng NOGO (thường có vạch đỏ đánh dấu) không được phép vặn vào phôi quá 2 vòng ren. Nếu vặn lọt quá ngưỡng này, trục ren đã bị tiện quá nhỏ so với dung sai cho phép và phải loại bỏ (NG).

3. Quy trình bảo quản và lưu trữ

• Chống oxy hóa (Rất quan trọng): Với điều kiện khí hậu nóng ẩm tại Việt Nam, sự oxy hóa diễn ra rất nhanh. Ngay sau khi kết thúc ca làm việc, dưỡng vòng phải được lau sạch mồ hôi tay (chứa muối axit), làm khô và bắt buộc phải phủ một lớp dầu bảo quản chống gỉ (Anti-rust oil) chuyên dụng.

• Bảo quản độc lập: Luôn đặt từng vòng lẻ hoặc bộ Set trở lại đúng vị trí trong khay mút xốp chống sốc của hộp gỗ nguyên bản. Không vứt lẫn lộn dưỡng ren cùng các dụng cụ gia công thô cứng khác (búa, dũa, mảnh dao CNC) trong khay đồ nghề của xưởng để tránh va đập làm biến dạng sườn ren.

4. Thiết lập chu kỳ hiệu chuẩn (Calibration)

Dưỡng kiểm ren là vật tư tiêu hao, vòng GO sẽ bị mài mòn liên tục sau hàng ngàn lần cọ xát với phôi cứng. Doanh nghiệp cần lên lịch hiệu chuẩn định kỳ (thường là 6 tháng hoặc 1 năm/lần tùy tần suất sử dụng) bằng các thiết bị Master Plug hoặc gửi tới các trung tâm đo lường (đạt chuẩn ISO/IEC 17025) để đánh giá lại độ hao mòn, đảm bảo thiết bị vẫn nằm trong giới hạn dung sai của chuẩn ISO 1502.

---

10 CÂU HỎI THƯỜNG GẶP (FAQ) VỀ DƯỠNG KIỂM REN NGOÀI INSIZE 4120

1. Dưỡng kiểm ren ngoài Insize 4120 (Metric thread ring gauges) dùng để làm gì?

Trả lời: Đây là thiết bị đo lường chuẩn công nghiệp chuyên dùng để kiểm tra nhanh dung sai (kích thước giới hạn lọt và không lọt) của các trục ren, bu lông, ốc vít hệ Mét sau quá trình gia công tiện CNC hoặc đúc dập.

2. Dòng thiết bị này hỗ trợ dải kích thước đo là bao nhiêu?

Trả lời: Dòng Insize 4120 có dải đo cực kỳ rộng, bao phủ đường kính danh nghĩa từ M2 đến M68, tương ứng với dải bước ren (Pitch) từ 0.4mm đến 6.0mm. Điều này giúp sản phẩm đáp ứng từ linh kiện điện tử siêu nhỏ đến bu lông công nghiệp nặng.

3. Model 4120 tuân thủ tiêu chuẩn đo lường nào và có các cấp dung sai ra sao?

Trả lời: Sản phẩm tuân thủ nghiêm ngặt chuẩn quốc tế ISO 1502. Người dùng có thể tùy chọn các cấp chính xác gồm: Class 6g (dùng cho ren tiêu chuẩn phổ thông), Class 6e (dùng cho ren cần chừa khe hở để xi mạ) và Class 6h (dùng cho mối ghép ren chặt, không độ rơ).

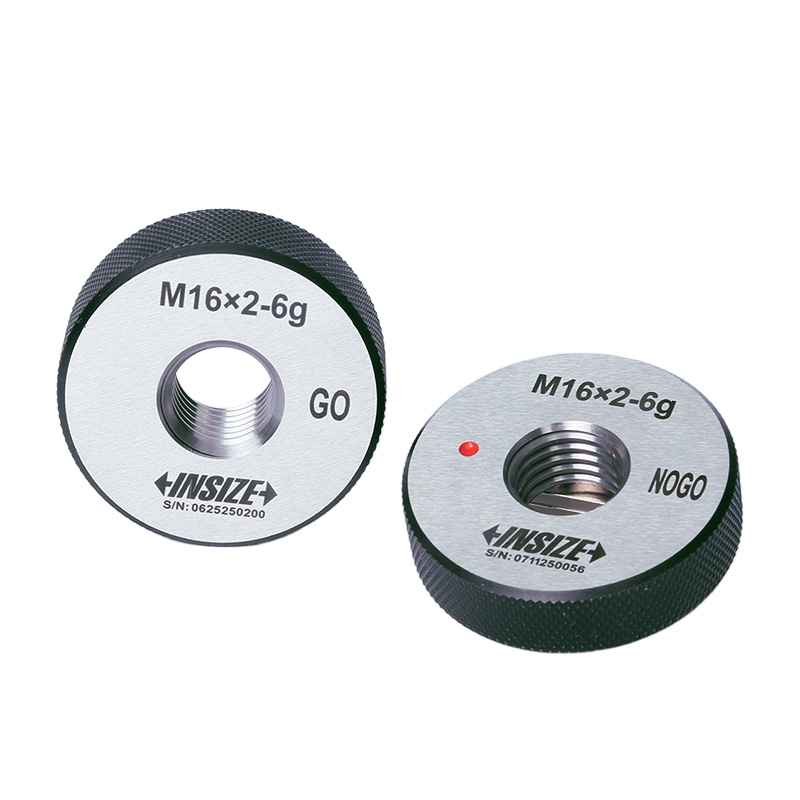

4. Sự khác biệt giữa vòng lọt (GO) và vòng không lọt (NOGO) là gì?

Trả lời: > * Cử đo ren ngoài GO: Được dùng để kiểm tra đường kính ngoài giới hạn lớn nhất. Vòng GO phải vặn trơn tru qua toàn bộ chiều dài trục ren.

• Cử đo ren ngoài NOGO: Dùng để kiểm tra đường kính ngoài giới hạn nhỏ nhất. Vòng này (thường có chấm đỏ/vạch đỏ để nhận diện) không được phép vặn vào phôi ren quá 2 vòng. Nếu vượt quá, phôi bị tính là NG (lỗi).

5. Tôi nên mua vòng chuẩn kiểm tra ren dạng lẻ (Individual) hay mua theo bộ Set?

Trả lời: Tùy thuộc vào nhu cầu. Nếu xưởng của bạn chỉ chuyên gia công 1-2 mã hàng cố định (ví dụ M16x2-6g), bạn nên mua lẻ để tiết kiệm. Ngược lại, nếu bạn làm ở phòng QC hoặc xưởng gia công đa năng, đầu tư Bộ dưỡng ren ngoài Insize 4120-S7 (GO) hoặc 4120-S7N (NOGO) bao gồm 7 size từ M3 đến M12 sẽ tối ưu chi phí và tính linh hoạt cao nhất.

6. Mua dưỡng kiểm ren ngoài Insize chính hãng có đi kèm giấy tờ kiểm định không?

Trả lời: Có. 100% các mã hàng lẻ và bộ Set dưỡng ren Insize 4120 đều được cung cấp kèm theo Chứng nhận kiểm tra từ nhà sản xuất (Manufacturer inspection certificate). Giấy tờ này rất quan trọng để phòng quản lý chất lượng (IQC) đưa vào hồ sơ đánh giá ISO 9001, AS9100 hoặc IATF 16949.

7. Vật liệu chế tạo của vòng chuẩn ren 4120 là gì? Nó có dễ bị mài mòn không?

Trả lời: Dưỡng vòng được chế tạo từ thép hợp kim dụng cụ đặc biệt và trải qua quá trình nhiệt luyện (tôi cứng) để tối đa hóa khả năng chống mài mòn. Tuy nhiên, vì đây là thiết bị đo tiếp xúc vật lý liên tục, nó vẫn sẽ hao mòn theo thời gian thao tác.

8. Làm thế nào để bảo quản dưỡng kiểm ren Insize 4120 đúng cách?

Trả lời: Sau mỗi ca làm việc, bạn bắt buộc phải dùng súng xịt khí nén làm sạch mạt phoi cắt, lau khô mồ hôi/dung dịch tưới nguội và phủ lên bề mặt dưỡng một lớp dầu bảo quản chống gỉ (Anti-rust oil). Sau đó, cất dưỡng vào khay chống sốc trong hộp nguyên bản để tránh va đập.

9. Tôi có cần mang thiết bị này đi hiệu chuẩn định kỳ (Calibration) không?

Trả lời: Chắc chắn có. Vì vòng chuẩn GO thường xuyên chịu ma sát nên sẽ mòn dần, làm sai lệch dung sai cấp 6g/6h. Phòng QC nên thiết lập chu kỳ hiệu chuẩn định kỳ (6 tháng hoặc 12 tháng) tại các trung tâm đo lường chuẩn ISO/IEC 17025 để đảm bảo thiết bị luôn đạt chuẩn.

10. Ở đâu báo giá và là đại lý phân phối dưỡng kiểm ren Insize 4120 uy tín?

Trả lời: Để nhận báo giá chính xác, mức chiết khấu tốt cho doanh nghiệp và đảm bảo hàng chính hãng, quý khách nên liên hệ trực tiếp với Insize Việt Nam. Chúng tôi phân phối đầy đủ các dải đo từ M2-M68, sẵn sàng tư vấn kỹ thuật chuyên sâu và cung cấp đầy đủ giấy tờ CO/CQ đi kèm.

---
