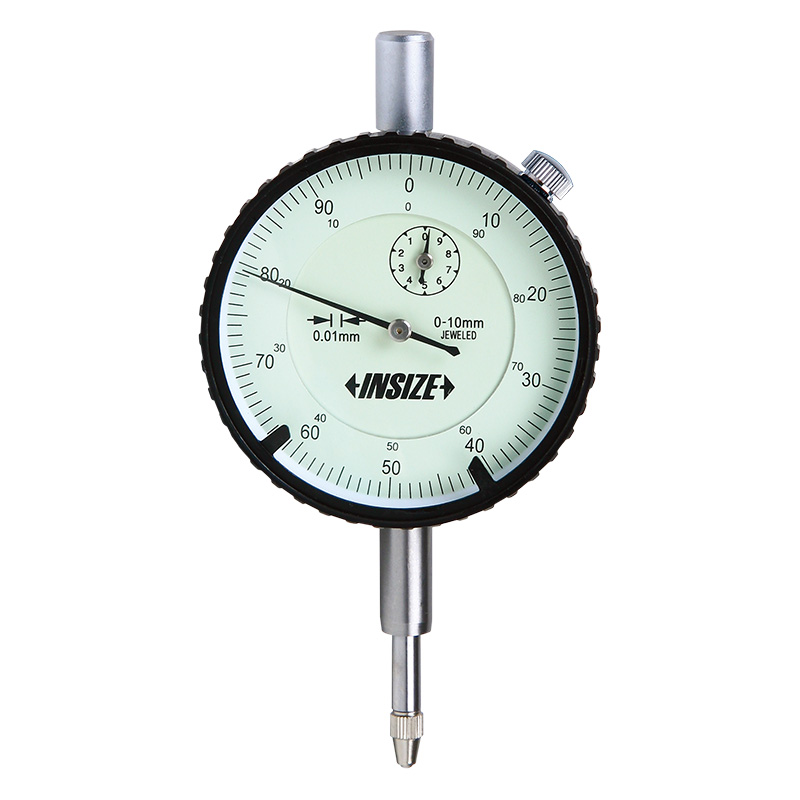

Đồng hồ so cơ khí insize 2308 độ chia 0.01mm chuẩn Din878 kèm chứng chỉ kiểm định

Insize 2308 là dòng đồng hồ so cơ khí tiêu chuẩn (Standard Type) được thiết kế và chế tạo đáp ứng nghiêm ngặt tiêu chuẩn đo lường DIN878 của Đức. Thiết bị sở hữu độ chia 0.01mm cùng các tùy chọn dải đo đa dạng gồm 3mm, 5mm và 10mm, mang đến giải pháp kiểm tra dung sai hình học với độ chính xác cao (lên đến 12µm) cho các chi tiết gia công. Điểm đáng giá nhất của model này là việc tích hợp cơ cấu ổ bi đính đá chân kính (Jeweled bearing) bên trong hệ thống truyền động, giúp kim chỉ thị chạy cực kỳ mượt mà, giảm thiểu ma sát tối đa và duy trì độ bền bỉ trong điều kiện hoạt động liên tục tại xưởng sản xuất.

Tất cả các mã sản phẩm đều được trang bị sẵn kim giới hạn, chốt khóa viền và cung cấp kèm theo chứng chỉ kiểm định (Inspection Certificate) trực tiếp từ nhà máy. Sản phẩm được cung cấp bởi đại lý ủy quyền BK Technologies & Partners, cam kết mang lại sự uy tín và an tâm tuyệt đối về chất lượng đo lường cho doanh nghiệp.

---

Ứng Dụng Nổi Bật Của Đồng Hồ So Insize 2308 Trong Thực Tế Sản Xuất

Được chế tạo với độ chính xác theo chuẩn DIN878 và độ chia 0.01mm, đồng hồ so cơ khí Insize 2308 không chỉ là một thiết bị đo lường thông thường mà là công cụ kiểm soát chất lượng không thể thiếu trong nhiều lĩnh vực công nghiệp đặc thù:

1. Trong xưởng gia công CNC và cơ khí chính xác

• Rà gá phôi và đồ gá: Trước khi máy CNC hoạt động, thợ vận hành sử dụng đồng hồ so kết hợp với đế từ để rà phẳng bề mặt phôi hoặc căn chỉnh đồ gá, đảm bảo chi tiết nằm đúng vị trí tọa độ.

• Kiểm tra độ đảo trục chính (Spindle Runout): Nhờ cơ cấu ổ bi đính đá chân kính (Jeweled bearing) siêu nhạy, Insize 2308 phản hồi ngay lập tức những sai lệch cực nhỏ khi trục chính quay, giúp phát hiện sớm hiện tượng lệch tâm để tránh làm hỏng dao cụ và sai số gia công.

2. Trong phòng quản lý chất lượng (QA/QC) và KCS

• Kiểm tra dung sai hình học: Các kỹ sư QA/QC sử dụng thiết bị để đánh giá nghiêm ngặt các thông số như độ phẳng, độ song song, độ vuông góc và độ côn của chi tiết bán thành phẩm sau gia công.

• Đo kiểm hàng loạt (Pass/Fail): Nhờ trang bị sẵn 2 kim giới hạn (limit pointers) màu đỏ trên mặt số, nhân viên KCS có thể thiết lập sẵn ngưỡng dung sai trên và dưới. Bất kỳ sản phẩm nào có kim chỉ thị vượt ra khỏi vùng này đều bị loại ngay lập tức, giúp tăng tốc độ kiểm tra hàng loạt lên gấp nhiều lần.

3. Ngành công nghiệp chế tạo và phụ trợ ô tô, xe máy

• Kiểm tra chi tiết truyền động: Đồng hồ so 2308 được ứng dụng rộng rãi để đo độ đảo của đĩa phanh, độ mòn của trục cam, trục khuỷu và kiểm tra khe hở nhiệt của xupap động cơ. Các dải đo linh hoạt (3mm, 5mm, 10mm) giúp kỹ thuật viên dễ dàng lựa chọn thiết bị phù hợp với từng độ sâu của chi tiết mâm xe hoặc lốc máy.

4. Trong công tác bảo trì, bảo dưỡng máy móc (Maintenance)

• Căn chỉnh đồng tâm trục (Shaft Alignment): Khi lắp ráp hoặc bảo dưỡng các hệ thống bơm, motor điện hay hộp số, việc hai trục không đồng tâm sẽ gây rung động và phá hủy vòng bi. Insize 2308 với tùy chọn mặt lưng có tai cài (lug back) giúp kỹ thuật viên dễ dàng gắn chặt thiết bị lên các tay đòn để đo và căn chỉnh độ lệch trục một cách chính xác nhất.

• Kiểm tra độ rơ của ổ bi: Giúp đánh giá mức độ hao mòn của hệ thống cơ khí đang vận hành để đưa ra quyết định thay thế vật tư kịp thời, tránh rủi ro dừng máy đột ngột.

---

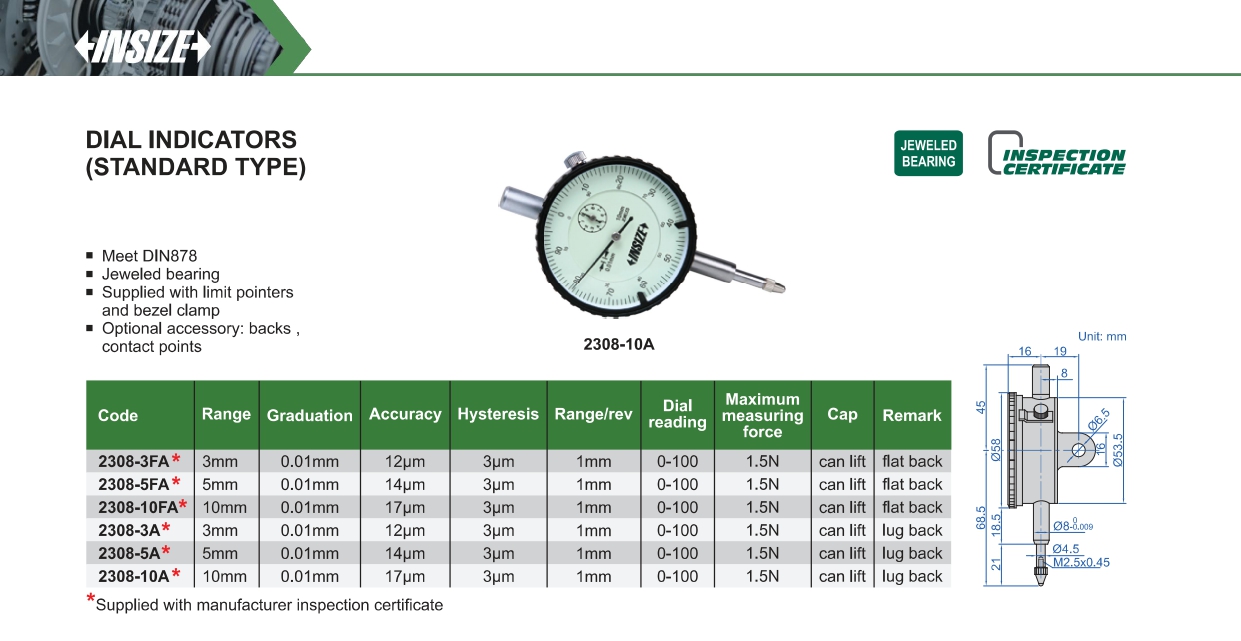

Thông Số Kỹ Thuật Đồng Hồ So Cơ Khí Insize 2308

Dòng sản phẩm Insize 2308 là thiết bị đồng hồ so loại tiêu chuẩn (Dial Indicators - Standard Type). Dưới đây là các thông số đo lường chi tiết được phân loại theo từng mã sản phẩm:

1. Bảng thông số theo mã sản phẩm (Đơn vị: mm)

Bảng thông số chi tiết theo từng mã sản phẩm Insize 2308:

• Mã 2308-3FA*: Dải đo 3mm , độ chia 0.01mm , độ chính xác 12µm , thiết kế lưng phẳng (flat back).

• Mã 2308-5FA*: Dải đo 5mm , độ chia 0.01mm , độ chính xác 14µm , thiết kế lưng phẳng (flat back).

• Mã 2308-10FA*: Dải đo 10mm , độ chia 0.01mm , độ chính xác 17µm , thiết kế lưng phẳng (flat back).

• Mã 2308-3A*: Dải đo 3mm , độ chia 0.01mm , độ chính xác 12µm , thiết kế lưng có tai cài (lug back).

• Mã 2308-5A*: Dải đo 5mm , độ chia 0.01mm , độ chính xác 14µm , thiết kế lưng có tai cài (lug back).

• Mã 2308-10A*: Dải đo 10mm , độ chia 0.01mm , độ chính xác 17µm , thiết kế lưng có tai cài (lug back).

Lưu ý:

• Các mã sản phẩm có ký hiệu dấu sao () đều được hãng cung cấp kèm theo chứng chỉ kiểm định của nhà sản xuất - Supplied with manufacturer inspection certificat.
• Độ trễ là 3µm, lực đo tối đa 1.5N, khoảng đo/vòng quay là 1mm, và mặt đồng hồ hiển thị 0-100

2. Thông số kỹ thuật cơ bản.

• Độ trễ (Hysteresis): 3µm

• Khoảng đo trên mỗi vòng quay (Range/rev): 1mm.

• Chỉ số mặt đồng hồ (Dial reading): 0-100.

• Lực đo tối đa (Maximum measuring force): 1.5N.

• Thiết kế nắp đậy (Cap): Có thể nâng lên (can lift).

• Chuẩn ren đầu đo: M2.5x0.45.

3. Đặc điểm nổi bật

• Tiêu chuẩn chất lượng: Thiết kế đáp ứng hoàn toàn tiêu chuẩn đo lường DIN878 (Meet DIN878).

• Cấu tạo truyền động: Sử dụng cơ cấu ổ bi đính đá chân kính (Jeweled bearing) giúp thiết bị hoạt động êm ái, nhạy bén và chống mài mòn tốt.

• Tiện ích tích hợp: Được trang bị sẵn kim giới hạn (limit pointers) để đánh dấu dung sai và chốt khóa viền (bezel clamp) an toàn.

• Phụ kiện mở rộng: Hỗ trợ các phụ kiện mua thêm (Optional accessory) bao gồm nhiều loại mặt lưng (backs) và đầu đo (contact points) khác nhau để phục vụ đa dạng nhu cầu đo đạc.

---

5 Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Quản Đồng Hồ So Insize 2308

Đồng hồ so Insize 2308 là thiết bị đo lường có độ nhạy cực cao. Mặc dù được trang bị cơ cấu ổ bi đính đá chân kính (Jeweled bearing) giúp tăng cường độ bền, nhưng để đảm bảo độ chính xác ở mức 0.01mm và kéo dài tuổi thọ thiết bị, người dùng cần tuân thủ các nguyên tắc sau:

1. Thao tác gá đặt (Mounting) đúng kỹ thuật

• Khi kẹp đồng hồ so lên đế từ hoặc đồ gá, tuyệt đối không siết ốc quá chặt vào phần trục thân (stem) của đồng hồ. Lực ép quá lớn có thể làm biến dạng vỏ, gây kẹt trục đo (spindle) và làm sai lệch kết quả.

• Khuyến khích sử dụng linh hoạt các loại mặt lưng có tai cài (lug back) đi kèm để treo/gá thiết bị thay vì chỉ kẹp trực tiếp vào trục, giúp phân tán lực an toàn hơn.

2. Bảo vệ cơ cấu truyền động bên trong

• Cơ cấu bánh răng và ổ bi đính đá chân kính rất nhạy cảm với các cú sốc vật lý. Khi đo, hãy hạ đầu đo chạm vào chi tiết một cách từ từ. Tuyệt đối không kéo trục đo lên cao rồi thả tay nhả đột ngột để trục nảy mạnh xuống, điều này sẽ làm gãy hoặc lệch mâm răng bên trong.

3. Tận dụng tối đa chốt khóa viền và kim giới hạn

• Trước khi tiến hành đo hàng loạt, hãy xoay mặt đồng hồ để thiết lập điểm "0", sau đó vặn chặt chốt khóa viền (bezel clamp) để cố định vị trí.

• Đừng quên thiết lập vị trí của hai kim giới hạn (limit pointers) để đánh dấu vùng dung sai cho phép. Điều này giúp mắt người đo không bị mỏi và tránh sai sót khi phải đọc thông số liên tục.

4. Vệ sinh và bảo dưỡng trục đo

• Luôn giữ cho trục đo (spindle) trượt lên xuống ở trạng thái khô ráo và sạch sẽ. Tuyệt đối không bôi trơn dầu mỡ trực tiếp lên phần trục này. Dầu mỡ sẽ bám bụi bẩn li ti trong xưởng cơ khí, bị hút ngược vào bên trong làm kẹt cơ cấu chuyển động.

• Chỉ dùng khăn mềm, sạch lau nhẹ bụi bẩn bên ngoài vỏ và mặt kính sau mỗi ca làm việc.

5. Lưu trữ và quản lý hồ sơ kiểm định

• Khi không sử dụng, hãy tháo đồng hồ ra khỏi đế từ và cất gọn vào hộp bảo vệ nguyên bản có lót mút chống sốc.

• Đặc biệt lưu ý cất giữ cẩn thận Chứng chỉ kiểm định (Inspection Certificate) được nhà sản xuất Insize cấp kèm theo mỗi thiết bị. Đây là giấy tờ quan trọng để phòng QA/QC đối chiếu thông số trong các kỳ hiệu chuẩn định kỳ của nhà máy.

---

10 Câu Hỏi Thường Gặp Về Đồng Hồ So Insize 2308

1. Đồng hồ so Insize 2308 có độ chia là bao nhiêu?

Dòng đồng hồ so tiêu chuẩn Insize 2308 có độ chia (vạch chia) là 0.01mm. Khoảng đo trên mỗi vòng quay (Range/rev) của thiết bị là 1mm. Chữ số hiển thị trên mặt đồng hồ (Dial reading) chạy từ 0 đến 100.

2. Dòng thiết bị này cung cấp những dải đo nào?

Dòng sản phẩm này cung cấp 3 tùy chọn dải đo (Range) để phù hợp với độ sâu của các chi tiết khác nhau, bao gồm 3mm, 5mm và 10mm.

3. Độ chính xác của các mã đồng hồ so Insize 2308 là bao nhiêu?

Độ chính xác (Accuracy) được hãng tối ưu rất cao và thay đổi tùy theo từng dải đo. Cụ thể, dải 3mm có độ chính xác 12µm, dải 5mm là 14µm và dải lớn nhất 10mm có độ chính xác là 17µm. Tất cả các mã đều có độ trễ (Hysteresis) cực thấp ở mức 3µm.

4. Điểm khác biệt giữa mã có đuôi "FA" và "A" (ví dụ 2308-10FA và 2308-10A) là gì?

Sự khác biệt duy nhất nằm ở thiết kế mặt lưng để phục vụ việc gá đặt. Các mã có ký hiệu "FA" (như 2308-3FA, 2308-5FA, 2308-10FA) được trang bị lưng phẳng (flat back). Trong khi đó, các mã ký hiệu "A" (như 2308-3A, 2308-5A, 2308-10A) sử dụng thiết kế lưng có tai cài (lug back) với đường kính lỗ cài là 6.5mm.

5. Mua đồng hồ so Insize 2308 có được kèm theo chứng chỉ kiểm định không?

Có. Các mã sản phẩm tiêu chuẩn của dòng này (có ký hiệu dấu sao *) đều được nhà sản xuất cung cấp kèm theo chứng chỉ kiểm định (manufacturer inspection certificate) ngay trong hộp.

6. Đồng hồ so 2308 của Insize đáp ứng tiêu chuẩn đo lường nào?

Thiết bị được nghiên cứu, thiết kế và sản xuất đáp ứng hoàn toàn tiêu chuẩn đo lường kỹ thuật DIN878 của Đức.

7. Cấu tạo bên trong của đồng hồ so có gì đặc biệt để tăng độ bền?

Một đặc điểm nổi bật của dòng thiết bị này là việc sử dụng cơ cấu ổ bi đính đá chân kính (Jeweled bearing). Thiết kế này giúp các bánh răng bên trong chuyển động cực kỳ êm ái, tăng độ nhạy bén và giảm thiểu tối đa hiện tượng mài mòn sau thời gian dài sử dụng.

8. Thiết bị có hỗ trợ tính năng đánh dấu khoảng dung sai khi đo hàng loạt không?

Có. Đồng hồ được cung cấp sẵn các kim giới hạn (limit pointers) để người dùng đánh dấu khoảng dung sai trên và dưới. Ngoài ra, thiết bị còn được trang bị chốt khóa viền (bezel clamp) để cố định mặt số chắc chắn sau khi hiệu chỉnh điểm 0.

9. Lực ép tối đa của đầu đo tác động lên bề mặt chi tiết là bao nhiêu?

Để không làm biến dạng các chi tiết mềm mỏng trong quá trình đo, lực đo tối đa (Maximum measuring force) của tất cả các dải đo thuộc dòng Insize 2308 đều được thiết kế ở mức 1.5N.

10. Tôi có thể thay thế đầu đo hoặc đổi sang loại mặt lưng khác được không?

Được. Hãng Insize có cung cấp các phụ kiện tùy chọn mua thêm (Optional accessory) bao gồm nhiều loại mặt lưng (backs) và đầu đo (contact points) khác nhau. Ren tiêu chuẩn của đầu đo kết nối với trục là M2.5x0.45. Thêm vào đó, phần nắp đậy (Cap) phía trên của trục cũng có thể nâng lên (can lift) linh hoạt.

---
