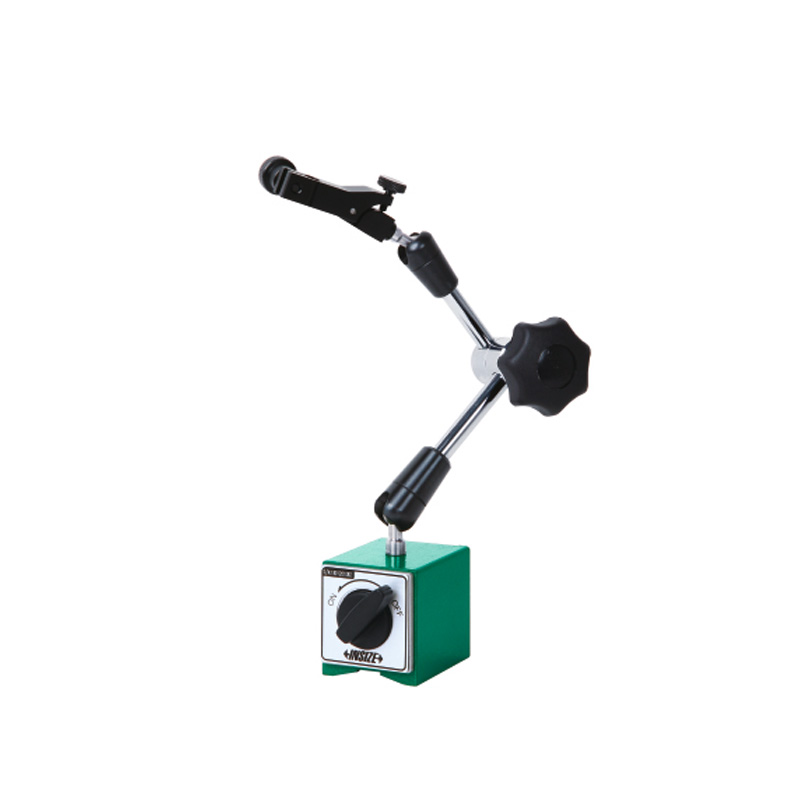

CHÂN ĐẾ TỪ TÍNH VẠN NĂNG INSIZE 6210 CÓ TINH CHỈNH VÀ RÃNH ĐUÔI ÉN CHO ĐỒNG HỒ SO

Chân đế từ tính vạn năng Insize 6210 là giải pháp gá đặt thiết bị đo lý tưởng, được thiết kế chuyên dụng để hỗ trợ tối ưu cho các dòng đồng hồ so cơ, điện tử và đồng hồ so chân gập. Tại Insize Việt Nam, chúng tôi cung cấp dòng sản phẩm này với các tùy chọn lực hút từ tính mạnh mẽ lên đến 100kgf, kết hợp cùng cơ cấu tinh chỉnh chính xác và rãnh đuôi én giúp đảm bảo độ ổn định tuyệt đối trong mọi quy trình kiểm tra chất lượng (QC). Đây là phụ kiện đắc lực giúp các kỹ sư cơ khí dễ dàng thực hiện các phép đo phức tạp với độ tin cậy cao và hiệu suất tối ưu nhất.

ỨNG DỤNG NỔI BẬT CỦA CHÂN ĐẾ TỪ TÍNH VẠN NĂNG INSIZE 6210

Với thiết kế vạn năng và khả năng gá kẹp linh hoạt, Insize 6210 đóng vai trò là trợ thủ đắc lực trong nhiều lĩnh vực công nghiệp và kỹ thuật chính xác:

1. Trong gia công cơ khí và chế tạo máy

✅ Kiểm tra độ đảo của chi tiết: Nhờ hệ thống khớp xoay vạn năng, thiết bị cho phép gá đồng hồ so ở mọi góc độ để kiểm tra độ đảo của trục hoặc mặt đầu chi tiết sau khi gia công trên máy tiện, máy phay.

✅ Rà phẳng bề mặt phôi: Kết hợp với bộ phận tinh chỉnh (fine adjustment), kỹ thuật viên có thể dễ dàng thiết lập vị trí kim đo để rà phẳng bề mặt phôi, đảm bảo độ song song tuyệt đối trước khi tiến hành gia công.

✅ Gá đặt trên bề mặt trụ: Thiết kế đế từ có rãnh chữ V 150° giúp thiết bị bám cực kỳ vững chãi trên các bề mặt hình trụ, đường ống hoặc trục máy tròn.

2. Trong phòng kiểm định và đo lường (QC & Metrology Lab)

✅ Kiểm tra sai số hình học: Thiết bị hỗ trợ hoàn hảo cho cả đồng hồ so cơ và điện tử (digital/dial indicators) để thực hiện các phép đo kiểm sai số hình học như độ thẳng, độ phẳng và độ vuông góc.

✅ Sử dụng cho đồng hồ so chân gập: Với rãnh đuôi én (dovetail groove) tích hợp, Insize 6210 cho phép lắp đặt các loại đồng hồ so chân gập (dial test indicators) để đo kiểm các vị trí rãnh hẹp hoặc lỗ sâu một cách chuyên nghiệp.

✅ Độ ổn định phép đo cao: Lực hút từ tính mạnh mẽ (lên đến 100kgf tùy mã) giúp cố định chắc chắn vị trí đo, loại bỏ các sai số hệ thống do rung động môi trường gây ra.

3. Trong lắp ráp và bảo trì máy móc công nghiệp

✅ Căn chỉnh đồng trục: Sử dụng để gá kẹp thiết bị đo khi thực hiện căn chỉnh đồng trục giữa động cơ và hộp số, đảm bảo hệ thống vận hành êm ái và kéo dài tuổi thọ thiết bị.

✅ Kiểm tra độ rơ của ổ đỡ: Hỗ trợ kỹ thuật viên kiểm tra độ rơ dọc trục và hướng tâm của các loại vòng bi, ổ đỡ trong quá trình bảo trì định kỳ máy móc sản xuất.

✅ Lắp đặt máy công cụ: Giúp xác định vị trí và căn chỉnh độ bằng phẳng cho các bàn máy công cụ cỡ lớn nhờ khả năng vươn dài linh hoạt (tổng chiều cao lên đến 488mm đối với mã 6210-100).

4. Ứng dụng trong các môi trường đặc thù

✅ Đo kiểm tại hiện trường: Với cơ chế khóa từ tính bằng cần gạt ON/OFF, anh có thể dễ dàng di chuyển và gá đặt thiết bị nhanh chóng tại mọi vị trí trong xưởng sản xuất mà không cần hệ thống gá kẹp phức tạp.

✅ Kết nối dữ liệu đo lường: Khi kết hợp với các dòng đồng hồ so điện tử có cổng xuất dữ liệu của Insize, chân đế này tạo thành một trạm đo bán tự động giúp số hóa quy trình quản lý chất lượng.

---

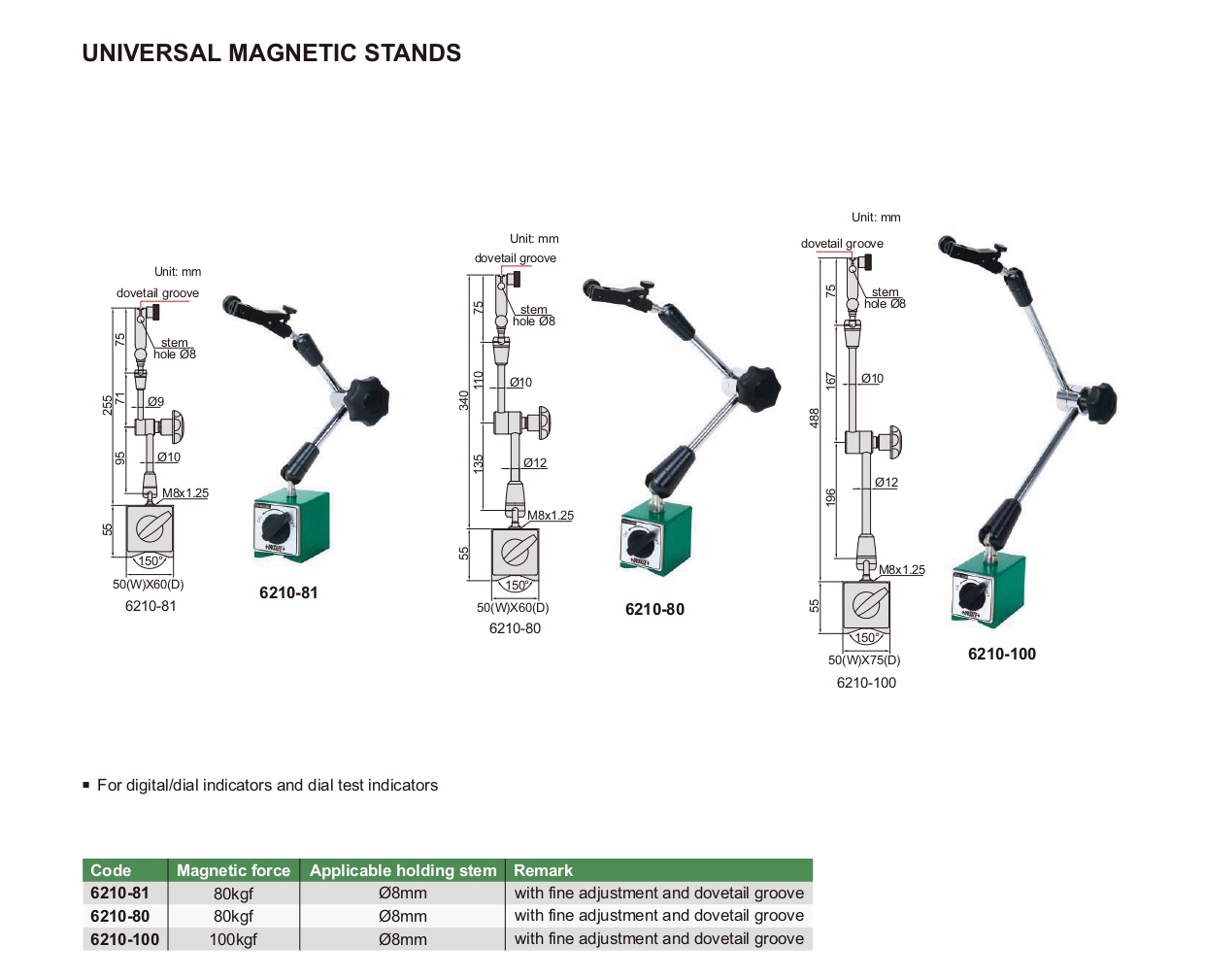

THÔNG SỐ KỸ THUẬT CHÂN ĐẾ TỪ TÍNH INSIZE 6210

1. Bảng thông số chi tiết theo từng mã sản phẩm

Mã sản phẩm (Model)	Lực hút từ tính	Chiều dài tay đòn	Kích thước đế từ (W x D x H)	Lỗ kẹp trục (Stem)	Đặc điểm đi kèm
6210-81	80 kgf	255 mm	50 x 60 x 55 mm	Ø8mm	Có tinh chỉnh & rãnh đuôi én
6210-80	80 kgf	340 mm	50 x 60 x 55 mm	Ø8mm	Có tinh chỉnh & rãnh đuôi én
6210-100	100 kgf	488 mm	50 x 75 x 55 mm	Ø8mm	Có tinh chỉnh & rãnh đuôi én

(Ghi chú: Kích thước W x D x H tương ứng với Chiều rộng x Chiều sâu x Chiều cao của khối đế từ).

2. Đặc tính kỹ thuật chung của dòng 6210

Ngoài sự khác biệt về lực hút và độ vươn của tay đòn, tất cả các model thuộc series Insize 6210 đều sở hữu chung các đặc tính cơ khí ưu việt sau:

✅ Thiết bị tương thích: Thiết kế chuyên dụng để gá kẹp các loại đồng hồ so cơ (dial indicators), đồng hồ so điện tử (digital indicators) và đồng hồ so chân gập (dial test indicators).

✅ Đầu kẹp vạn năng: Tích hợp đồng thời lỗ kẹp tiêu chuẩn Ø8mm và rãnh đuôi én (dovetail groove), cho phép kết nối đa dạng các loại đầu đo.

✅ Bộ phận tinh chỉnh (Fine Adjustment): Giúp người dùng điều chỉnh vi bước vị trí tiếp xúc của kim đo, hỗ trợ thiết lập điểm "0" nhanh chóng và cực kỳ chính xác.

✅ Cấu trúc đế từ:  Mặt đáy được gia công rãnh chữ V với góc 150°, đảm bảo độ bám chắc chắn trên các bề mặt chi tiết dạng trụ hoặc đường ống.

Cơ cấu tay đòn được liên kết với khối đế từ thông qua khớp ren tiêu chuẩn M8x1.25 vững chắc.

---

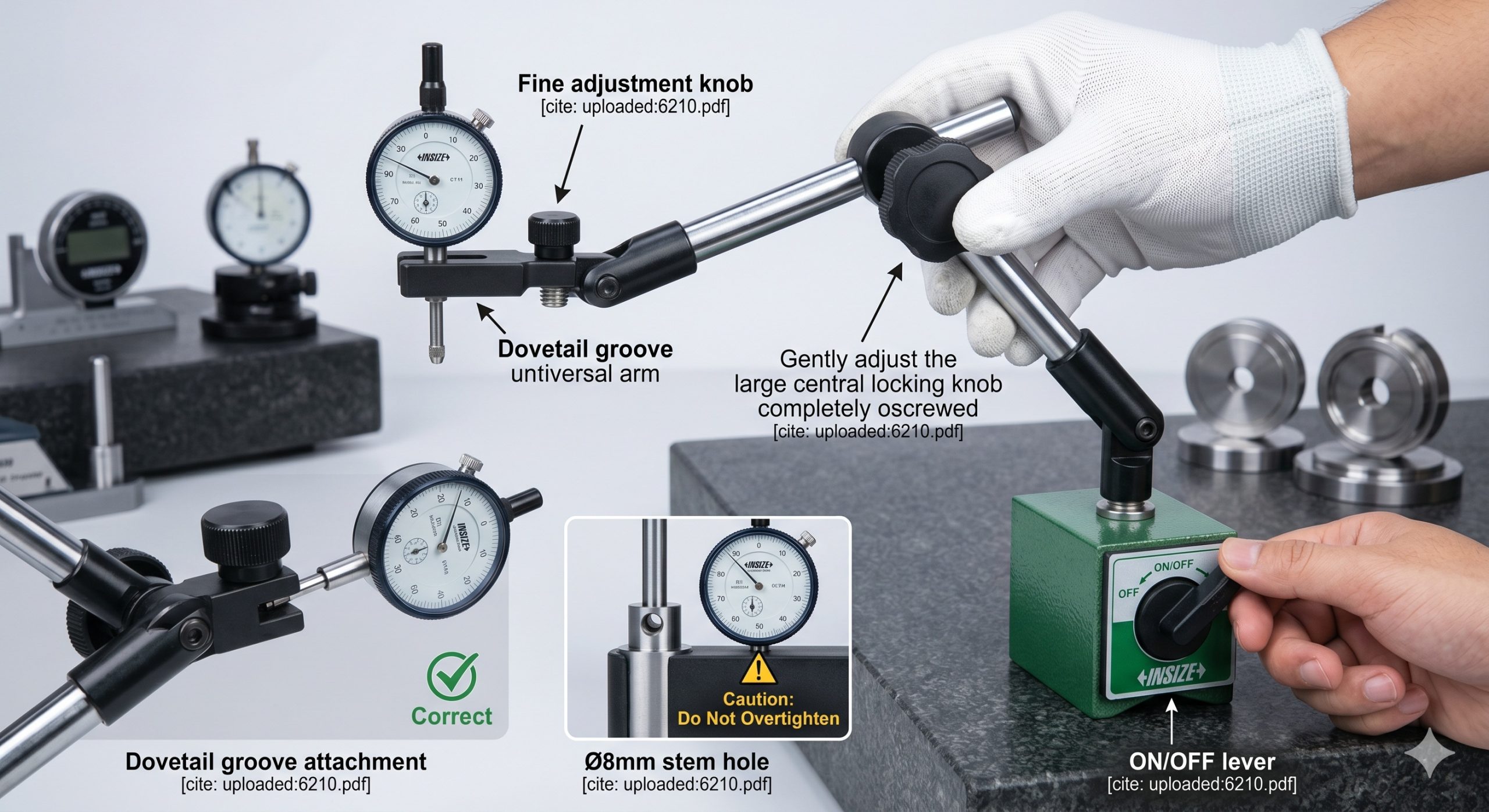

NHỮNG LƯU Ý QUAN TRỌNG TRONG QUÁ TRÌNH SỬ DỤNG CHÂN ĐẾ TỪ INSIZE 6210

Để tối ưu hóa tuổi thọ của thiết bị và duy trì độ chính xác tuyệt đối cho các phép đo, đội ngũ kỹ thuật tại Insize Việt Nam khuyến nghị người dùng tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Khai thác an toàn hệ thống lực hút từ tính (80kgf - 100kgf)

• Điều kiện bề mặt: Mặc dù thiết bị cung cấp lực hút cực kỳ mạnh mẽ lên đến 100kgf (đối với mã 6210-100) hoặc 80kgf (đối với mã 6210-81 và 6210-80), lực bám này chỉ đạt mức tối đa khi bề mặt tiếp xúc là vật liệu từ tính (sắt, thép), không bị rỉ sét, và có độ phẳng, độ dày tiêu chuẩn.

• Tối ưu gá đặt trên trục tròn: Khi cần cố định chân đế trên các đường ống hoặc trục máy, phải đảm bảo bề mặt cong khớp hoàn toàn vào rãnh chữ V 150° ở dưới đáy đế để tránh tình trạng lật mép.

• Thao tác công tắc từ: Tuyệt đối không dùng lực bẩy, giật mạnh chân đế ra khỏi bề mặt kim loại khi công tắc đang ở vị trí ON. Luôn vặn công tắc về vị trí OFF trước khi tháo rời hoặc di chuyển để bảo vệ bề mặt đo và cơ cấu từ tính bên trong.

2. Lắp đặt thiết bị đo (Lỗ Ø8mm & Rãnh đuôi én)

• Bảo vệ trục đồng hồ so: Lỗ kẹp trục (Stem hole) được chế tạo chuẩn xác cho đường kính Ø8mm. Khi siết ốc cố định đồng hồ so cơ hoặc điện tử, chỉ dùng lực tay vặn vừa đủ chặt. Nếu siết quá lực sẽ làm móp méo vỏ trục đồng hồ, dẫn đến kẹt ty đo bên trong.

• Lắp đặt đồng hồ so chân gập: Khi dùng với đồng hồ so chân gập (Dial test indicators), phải trượt ngàm kẹp vào sâu trong rãnh đuôi én (Dovetail groove) và khóa chặt. Nếu lắp lỏng lẻo, mũi kim đo sẽ bị rung khi trục quay, gây sai số nghiêm trọng khi đo độ đảo.

3. Thao tác với bộ phận tinh chỉnh (Fine Adjustment)

Không ép vượt hành trình: Chức năng tinh chỉnh (Fine adjustment) chỉ dùng để dịch chuyển vi bước (khoảng cách rất ngắn) giúp đưa kim đồng hồ về đúng vạch "0". Khi vặn núm tinh chỉnh mà cảm thấy nặng tay (báo hiệu đã chạm cuối hành trình ren), phải dừng lại ngay lập tức. Việc cố dùng sức vặn tiếp sẽ làm tuôn ren và phá hủy toàn bộ hệ thống tinh chỉnh cơ khí.

4. Bảo vệ hệ thống khớp xoay vạn năng

Tuân thủ nguyên tắc khóa/mở: Đặc tính đắt giá nhất của series 6210 là hệ thống tay đòn linh hoạt (đặc biệt là tay đòn vươn xa 488mm của mã 6210-100). Nguyên tắc bắt buộc là phải nới lỏng hoàn toàn núm khóa trung tâm trước khi thay đổi góc độ các khớp. Nếu cố tình bẻ gập, kéo gập tay đòn trong khi núm vẫn đang siết chặt, các má ma sát bên trong sẽ bị mòn vẹt, dẫn đến tình trạng chân đế bị "gục", không thể khóa cứng được vị trí trong các lần sử dụng sau.

---

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ CHÂN ĐẾ TỪ TÍNH INSIZE 6210

1. Chân đế từ tính Insize 6210 có thể gá được những loại đồng hồ so nào?

Trả lời: Nhờ thiết kế đầu kẹp vạn năng, chân đế từ tính Insize 6210 tương thích với hầu hết các thiết bị đo kiểm hiện nay. Thiết bị được trang bị lỗ kẹp trục tiêu chuẩn Ø8mm dùng cho đồng hồ so cơ và đồng hồ so điện tử (digital/dial indicators). Đồng thời, máy còn tích hợp sẵn rãnh đuôi én (dovetail groove) chuyên dụng để gá trực tiếp các loại đồng hồ so chân gập (dial test indicators) mà không cần thêm phụ kiện chuyển đổi.

2. Sự khác biệt giữa các mã Insize 6210-81, 6210-80 và 6210-100 là gì?

Trả lời: Cả ba mã sản phẩm này đều là đế từ gá đồng hồ so vạn năng có tinh chỉnh, nhưng khác nhau về lực hút và tầm vươn của tay đòn:

• Insize 6210-81: Lực hút 80kgf, tổng chiều cao 255mm.

• Insize 6210-80: Lực hút 80kgf, tổng chiều cao 340mm.

• Insize 6210-100: Lực hút lên đến 100kgf, tay đòn siêu dài với tổng chiều cao đạt 488mm.

3. Tính năng tinh chỉnh (fine adjustment) trên đế từ này có tác dụng gì?

Trả lời: Đế từ có tinh chỉnh là một tính năng cao cấp giúp tiết kiệm tối đa thời gian gá đặt. Bộ phận fine adjustment cho phép kỹ thuật viên vặn núm xoay để dịch chuyển mũi kim đồng hồ so theo từng vi bước cực nhỏ. Điều này giúp việc rà và thiết lập điểm "0" trên bề mặt chi tiết gia công trở nên cực kỳ nhạy bén, chính xác và dễ dàng hơn rất nhiều so với việc bẻ tay đòn thủ công.

4. Rãnh đuôi én (dovetail groove) trên sản phẩm mang lại lợi ích gì?

Trả lời: Chân đế từ rãnh đuôi én là thiết kế bắt buộc phải có nếu bạn thường xuyên đo kiểm độ đảo rãnh, lỗ sâu bằng đồng hồ so chân gập (dial test indicator). Rãnh đuôi én giúp ngàm của đồng hồ gập trượt vào và khóa chặt tuyệt đối vào đầu tay đòn, loại bỏ hoàn toàn độ rơ lắc, đảm bảo giải pháp đo kiểm cơ khí vạn năng đạt độ chính xác cao nhất.

5. Thiết bị có gá được trên các bề mặt máy dạng trục tròn không?

Trả lời: Hoàn toàn được. Phần mặt đáy của chân đế từ tính Insize 6210 được gia công vát một rãnh chữ V với góc 150°. Thiết kế cơ học thông minh này giúp thiết bị không chỉ hít chặt trên các mặt phẳng (như bàn máy phay) mà còn bám cực kỳ vững chãi trên các bề mặt hình trụ, đường ống hoặc trục rulo máy tiện.

6. Lực hút từ tính 80kgf - 100kgf có làm trầy xước bàn máy CNC không?

Trả lời: Không làm trầy xước. Mặc dù sở hữu đế từ lực hút mạnh 100kgf (hoặc 80kgf), sản phẩm được trang bị cần gạt cơ học ON/OFF an toàn. Khi đặt lên bàn máy CNC, bạn chỉ cần gạt sang ON để kích hoạt từ tính bám chặt. Khi cần tháo ra, gạt sang OFF để ngắt từ hoàn toàn, giúp bạn nhấc thiết bị lên nhẹ nhàng mà không cần dùng lực cạy phá, bảo vệ tuyệt đối bề mặt bàn máy.

7. Chuẩn ren kết nối giữa tay đòn và khối đế từ là bao nhiêu?

Trả lời: Phần trục tay đòn vạn năng được liên kết với khối đế từ màu xanh thông qua chuẩn ren gia công M8 x 1.25. Chuẩn ren này đảm bảo sự liên kết cứng vững, chống xoay vặn trong quá trình đo, đồng thời thuận tiện nếu người dùng muốn tháo rời để kết nối với các hệ thống đồ gá tùy chỉnh khác trong xưởng.

8. Tôi nên chọn chiều cao chân đế 255mm, 340mm hay 488mm?

Trả lời: Việc lựa chọn phụ thuộc vào quy mô chi tiết gia công và không gian làm việc của bạn:

• Chọn 6210-81 (255mm) cho các máy tiện/phay nhỏ, không gian gá hẹp.

• Chọn 6210-80 (340mm) cho các nhu cầu đo kiểm QC thông dụng tại phòng Lab.

• Chọn 6210-100 (488mm) khi cần vươn tay đòn qua các đồ gá lớn hoặc kiểm tra bề mặt bàn máy CNC kích thước vĩ đại.

9. Universal Magnetic Stand Insize có giữ được ổn định trong xưởng rung lắc mạnh không?

Trả lời: Có. Sự kết hợp giữa khối lượng tịnh của thiết bị, lực bám từ tính công nghiệp (80-100kgf) và hệ thống tay đòn hợp kim khóa cứng bằng một núm vặn trung tâm giúp Universal Magnetic Stand Insize triệt tiêu phần lớn các rung động truyền từ máy móc. Điều này đảm bảo kim đồng hồ so không bị trôi hay nhảy số trong suốt quá trình rà gá phôi.

10. Mua phụ kiện đo lường Insize chính hãng mã 6210 ở đâu đảm bảo nhất?

Trả lời: Để tránh mua phải hàng giả, hàng kém chất lượng khiến từ tính nhanh suy giảm và khớp khóa bị trượt, quý khách nên mua trực tiếp tại Insize Việt Nam. Chúng tôi là đơn vị phân phối phụ kiện đo lường Insize chính hãng, cam kết cung cấp sản phẩm chuẩn thông số kỹ thuật từ nhà sản xuất, bảo hành minh bạch và hỗ trợ kỹ thuật chuyên sâu cho mọi giải pháp đo kiểm cơ khí vạn năng.

---
