BỘ DƯỠNG ĐO BÁN KÍNH (GÓC BO R) INSIZE 4801 SERIES – CĂN LÁ THÉP CARBON ĐO CUNG LỒI VÀ LÕM

Trong môi trường xưởng gia công CNC bận rộn, việc kiểm soát nhanh chóng và chuẩn xác các biên dạng chi tiết phay tiện là yếu tố sống còn để tối ưu hóa thời gian sản xuất. Được thiết kế chuyên biệt để giải quyết bài toán này, bộ dưỡng đo bán kính (góc bo R) INSIZE 4801 Series chính là công cụ "tất cả trong một" lý tưởng dành cho các kỹ thuật viên và chuyên viên QC hiện trường.

Với thiết kế dạng căn lá xòe quạt tiện dụng, hệ thống thước đo góc lượn này tích hợp thông minh khả năng kiểm tra đồng thời cả cung lồi và cung lõm chỉ trên một thiết bị duy nhất. Sở hữu dải đo đa dạng bao phủ từ 1mm đến 25mm thông qua 3 phiên bản chuyên biệt (4801-17, 4801-16, 4801-15) cùng cấu trúc vật liệu thép carbon chống mài mòn vượt trội, đây thực sự là dụng cụ rà trực quan, mang lại hiệu quả kinh tế cao nhất cho mọi thao tác đo lường cơ bản tại nhà máy.

CÁC ỨNG DỤNG NỔI BẬT CỦA BỘ DƯỠNG ĐO BÁN KÍNH INSIZE 4801 SERIES

Được định vị là công cụ cầm tay thiết yếu cho thợ cơ khí, bộ dưỡng đo bán kính (góc bo R) INSIZE 4801 Series mang đến khả năng kiểm tra biên dạng linh hoạt, giải quyết trọn vẹn các bài toán đo lường cơ bản tại xưởng thông qua các ứng dụng thực tiễn sau:

1. Kiểm Tra Nhanh Góc Bo R Trực Tiếp Tại Bàn Máy Phay, Tiện CNC

• Thách thức: Trong quá trình tiện bậc hoặc phay rãnh, việc tháo phôi mang vào phòng QA/QC chỉ để đo một góc lượn nhỏ sẽ gây lãng phí thời gian (downtime) cực lớn cho máy CNC.

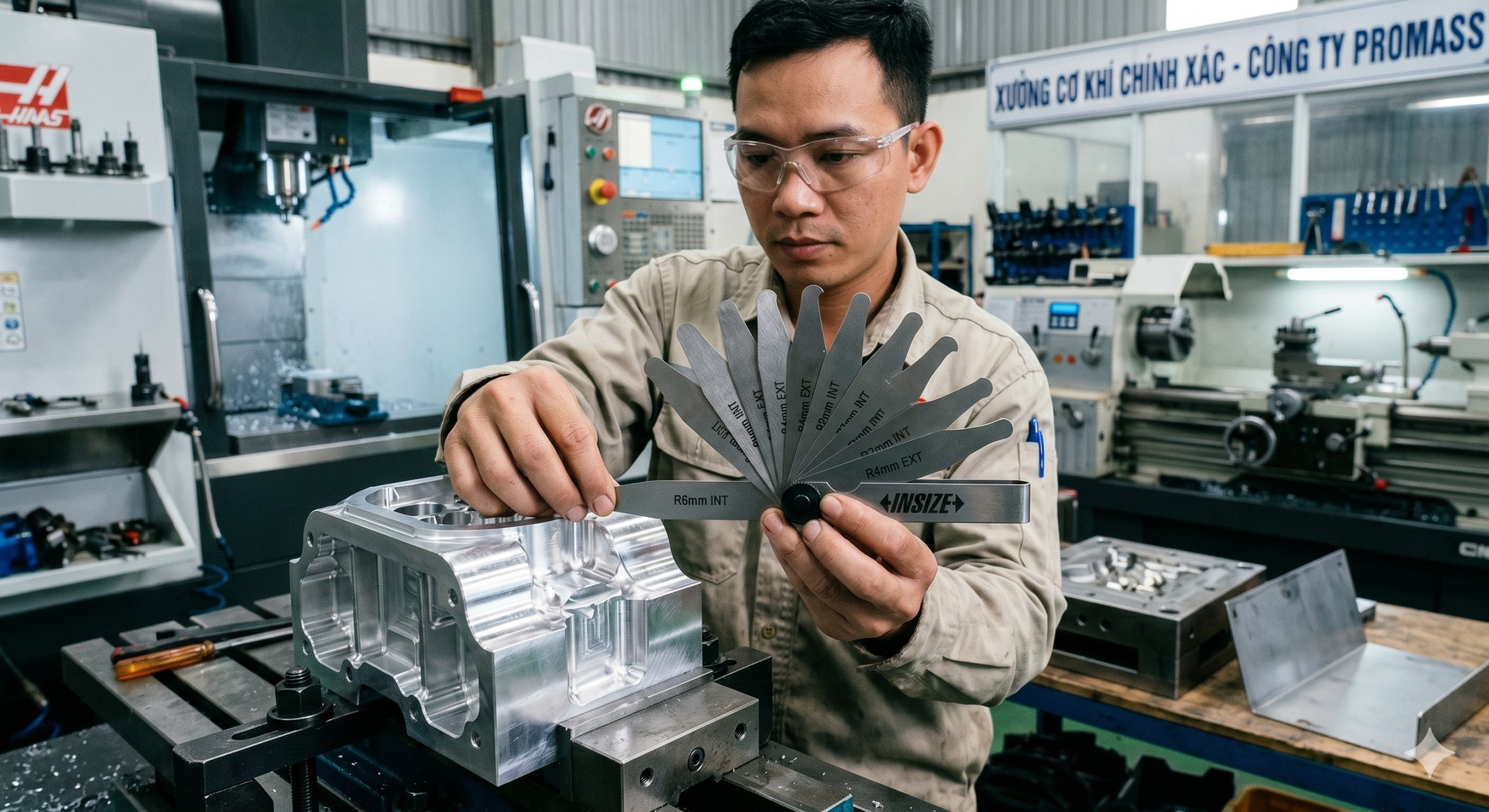

• Giải pháp ứng dụng: Thợ đứng máy sử dụng căn lá đo bán kính áp trực tiếp vào chi tiết đang gá trên mâm cặp. Bằng phương pháp quan sát khe sáng (khe hở giữa lá đo và bề mặt phôi), người thợ có thể ngay lập tức đánh giá góc bo R đạt hay không đạt (Go/No-Go) để quyết định gia công tiếp.

• Minh chứng kỹ thuật hỗ trợ: Thiết kế dạng căn lá xòe quạt tiện lợi, với mỗi lá đo được khắc sẵn kích thước rõ ràng.

  • Vật liệu chế tạo từ thép carbon trung bình (Medium carbon steel), giúp thiết bị chịu được sự tiếp xúc liên tục với phôi kim loại, phoi tiện và dầu làm mát mà không bị mài mòn nhanh.

  • Dải đo rộng từ 1mm đến 25mm (kết hợp các mã 4801-17, 4801-16, 4801-15) bao phủ hầu hết các biên dạng phay tiện thông dụng.

2. Rà Biên Dạng Và Kiểm Tra Góc Bo Khuôn Mẫu

• Thách thức: Các chi tiết lòng khuôn (Cavity) và lõi khuôn (Core) thường có những góc lượn âm (lõm sâu) hoặc góc lồi rất khó tiếp cận bằng các loại thước kẹp hay panme thông thường.

• Giải pháp ứng dụng: Dụng cụ đo góc bo R của INSIZE phát huy tối đa sức mạnh trong việc rà biên dạng khuôn. Người dùng có thể dễ dàng kiểm tra độ trơn tru của các cung chuyển tiếp trên khuôn dập hoặc khuôn ép nhựa, đảm bảo sản phẩm đúc ra không bị nứt vỡ do ứng suất tại các góc nhọn.

• Minh chứng kỹ thuật hỗ trợ: Đặc tính "Tất cả trong một": Mỗi bộ dưỡng (ví dụ mã 4801-17) đều được tích hợp đầy đủ chức năng đo cung lồi (external) và cung lõm (internal). Với 17 kích thước khác nhau, bộ 4801-17 mang đến tổng cộng 34 lá đo (17 lá lồi + 17 lá lõm), sẵn sàng đáp ứng mọi hình dáng góc khuôn phức tạp nhất.

3. Đánh Giá Bán Kính Góc Hàn Và Chế Tạo Kim Loại Tấm

• Thách thức: Chuyên viên QC hiện trường cần nghiệm thu các góc uốn của kim loại tấm (chấn tôn) hoặc độ lồi/lõm của các mối hàn kết cấu (fillet welds), vốn không đòi hỏi độ chính xác đến hàng phần nghìn milimet nhưng cần thao tác cực nhanh.

• Giải pháp ứng dụng: Sử dụng thước đo bán kính cầm tay INSIZE làm thiết bị kiểm tra bán kính góc hàn và góc chấn. Chỉ cần đặt lá đo tương ứng vào góc giao nhau của hai tấm kim loại, QC có thể xác nhận ngay lập tức chi tiết có được uốn đúng bán kính thiết kế hay không.

• Minh chứng kỹ thuật hỗ trợ: Sản phẩm được thiết kế cho phân khúc độ chính xác thấp (Low Accuracy), vô cùng lý tưởng và tiết kiệm chi phí cho các công đoạn nghiệm thu cơ khí kết cấu, hàn bồn bể – nơi không yêu cầu sai số cấp micron như phòng Lab.

Bước nhảy kích thước cực kỳ chi tiết. Ví dụ, model 4801-16 (dải đo 7.5-15mm) có bước nhảy chỉ 0.5mm (như 7.5, 8, 8.5, 9...), giúp QC đánh giá sát sao độ đồng đều của biên dạng uốn.

---

THÔNG SỐ KỸ THUẬT BỘ DƯỠNG ĐO BÁN KÍNH INSIZE 4801 SERIES

1. Đặc tính cấu tạo chung

• Phân khúc đo lường: Thuộc nhóm dưỡng đo bán kính kiểm tra nhanh, độ chính xác thấp (Radius Gauges - Low Accuracy).

• Vật liệu chế tạo: Toàn bộ các lá căn được làm từ thép carbon trung bình (Medium carbon steel), giúp duy trì độ cứng vững và chống biến dạng trong quá trình rà khớp liên tục tại xưởng.

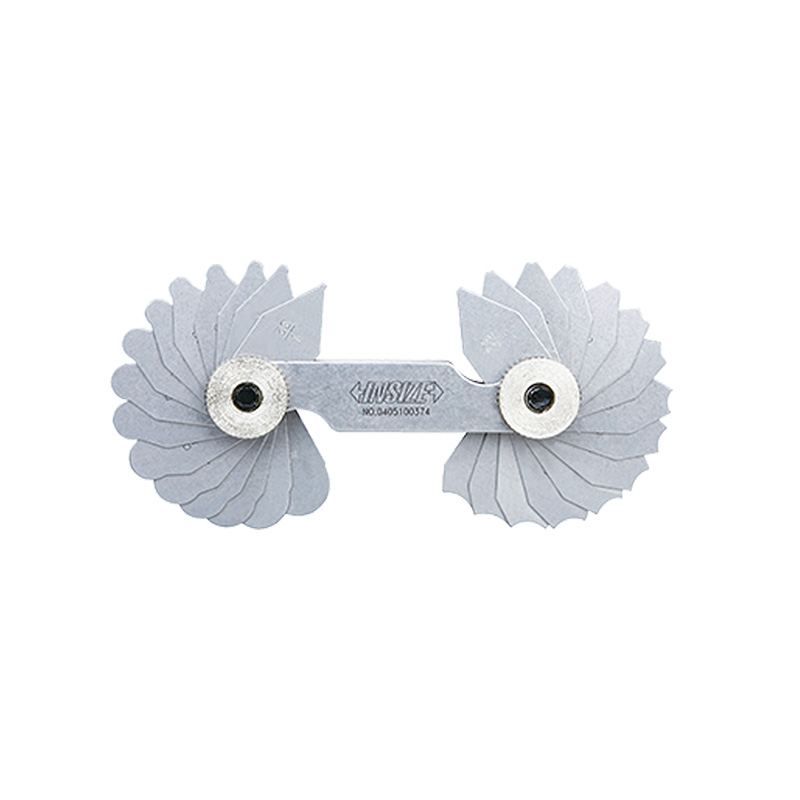

• Cấu trúc chức năng: Thiết kế dạng xòe quạt tiện dụng, mỗi bộ đều bao gồm 2 cụm lá đo độc lập: cụm lá đo biên dạng cung lõm (Internal) và cụm lá đo biên dạng cung lồi (External).

2. Bảng thông số chi tiết theo từng Model

INSIZE cung cấp 3 phiên bản dải đo khác nhau để khách hàng lựa chọn tùy theo nhu cầu gia công thực tế:

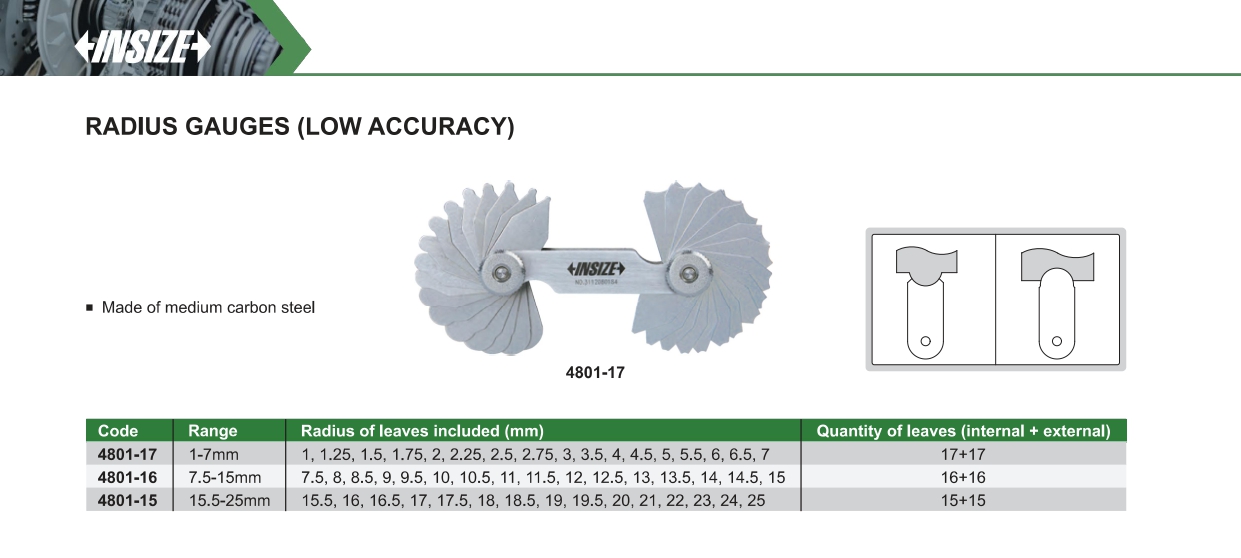

Mã đặt hàng (Code)	Dải đo (Range)	Số lượng lá đo (Internal + External)	Kích thước các lá căn bán kính bao gồm (mm)
4801-17	1-7mm	17 + 17 lá	1, 1.25, 1.5, 1.75, 2, 2.25, 2.5, 2.75, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7
4801-16	7.5-15mm	16 + 16 lá	7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
4801-15	15.5-25mm	15 + 15 lá	15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20, 21, 22, 23, 24, 25

---

NHỮNG LƯU Ý QUAN TRỌNG KHI SỬ DỤNG BỘ DƯỠNG ĐO BÁN KÍNH INSIZE 4801

Để duy trì độ bền và hiệu quả rà biên dạng của bộ dưỡng đo bán kính (góc bo R) INSIZE 4801, thợ cơ khí và chuyên viên QC cần đặc biệt lưu ý các nguyên tắc bảo quản và vận hành sau:

✅ 1. Hiểu đúng về cấp chính xác của dụng cụ

• Lưu ý: Theo khuyến cáo từ nhà sản xuất, toàn bộ series INSIZE 4801 thuộc phân khúc dụng cụ đo độ chính xác thấp (Low Accuracy).

• Ứng dụng chuẩn: Đây là căn lá đo bán kính phục vụ mục đích kiểm tra nhanh (go/no-go) bằng cách rà khe sáng trực tiếp tại bàn máy CNC hoặc nghiệm thu sơ bộ khuôn mẫu. Tuyệt đối không sử dụng bộ dưỡng này để thay thế cho máy đo tọa độ (CMM) hoặc máy phóng hình quang học khi cần lấy kết quả nghiệm thu dung sai khắt khe cấp micron.

✅ 2. Bảo quản bề mặt thép carbon (Chống rỉ sét)

• Lưu ý: Các lá đo được chế tạo từ thép carbon trung bình (Medium carbon steel). Mặc dù vật liệu này mang lại độ cứng vững và chống mài mòn cơ học cực tốt khi ma sát với phôi kim loại, nhưng nó dễ bị oxy hóa nếu không được bảo dưỡng.

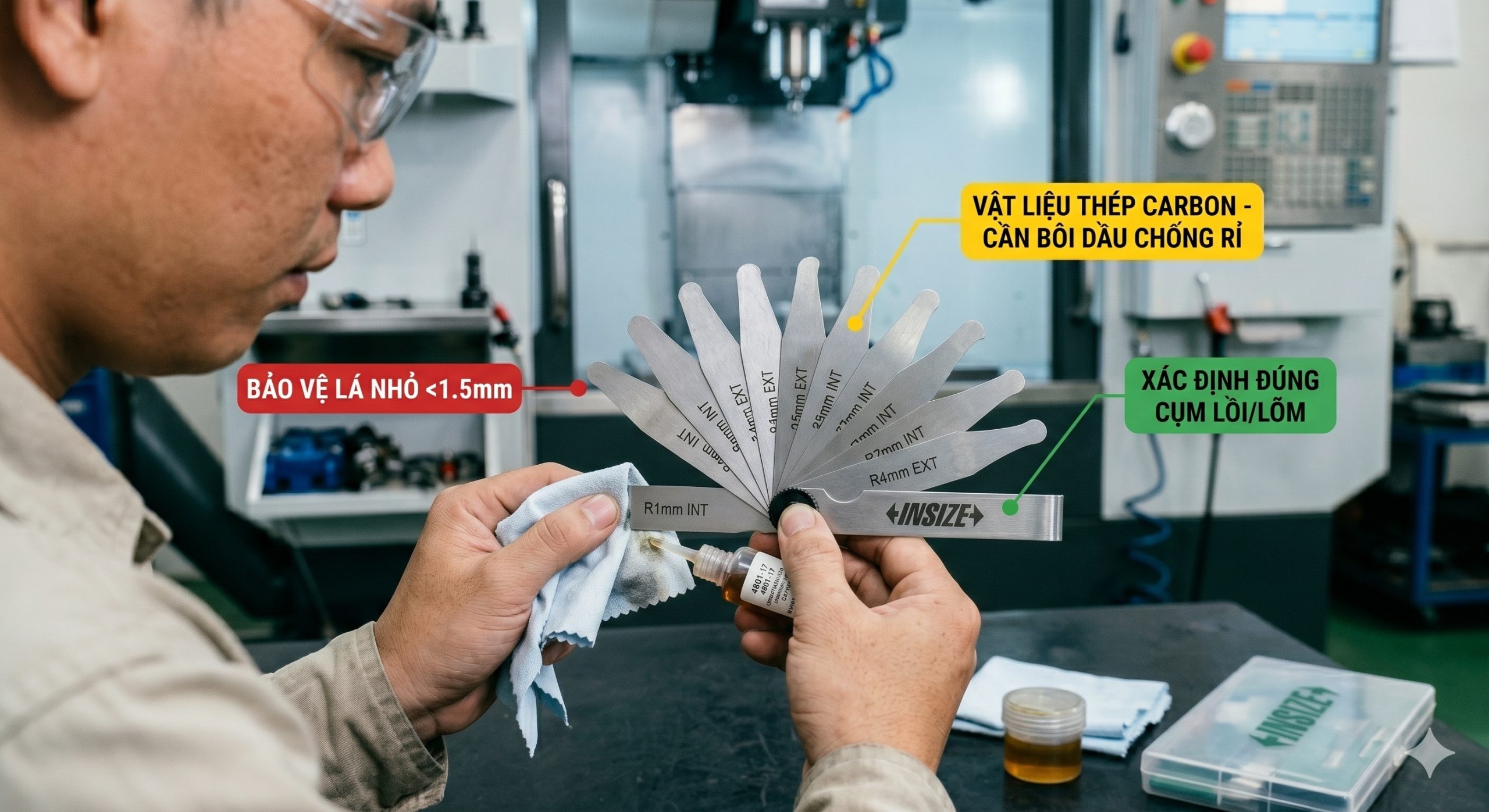

• Thao tác: Sau khi hoàn tất thao tác đo góc lượn, cần dùng khăn sạch lau khô dung dịch làm mát (Coolant), phoi tiện hoặc mồ hôi tay bám trên thước đo cung lồi và cung lõm. Bắt buộc phải bôi một lớp dầu chống rỉ (Anti-rust oil) mỏng lên các bề mặt lá thép trước khi gập gọn cất vào hộp.

✅ 3. Lựa chọn và thao tác đúng cụm lá đo

• Lưu ý: Thiết kế của bộ dưỡng tích hợp lên đến 30 - 34 lá đo (tùy thuộc vào dải đo từ 1-7mm, 7.5-15mm hay 15.5-25mm). Đặc biệt, máy chia rõ hai cụm rà biên dạng: cụm lá đo cung lồi (External) và cụm lá đo cung lõm (Internal).

• Thao tác: Khách hàng cần chú ý quan sát ký hiệu dập chìm trên từng mặt lá thép. Việc sử dụng sai đầu lá (ví dụ dùng lá cung lồi để ép vào rãnh bo lồi của phôi) sẽ không rà được biên dạng, đồng thời việc dùng lực ép mạnh có thể làm xước bề mặt chi tiết gia công hoặc làm mẻ cạnh của dưỡng đo góc bo R.

✅ 4. Bảo vệ cơ học cho các lá đo kích thước nhỏ

• Lưu ý: Với các model có dải đo nhỏ như INSIZE 4801-17, kích thước lá đo khởi điểm chỉ từ 1mm, 1.25mm, 1.5mm. Các mép thép tại các thông số này được gia công khá mỏng để luồn lách vào các góc cắt hẹp.

• Thao tác: Khi xòe quạt để chọn lá đo, chỉ dùng lực gạt nhẹ ở phần sống lưng của lá. Không bẻ cong, vặn xoắn hoặc ném thiết bị. Khi không sử dụng, bắt buộc phải xoay toàn bộ các lá đo ẩn vào bên trong lớp vỏ kẹp kim loại để bảo vệ các góc lượn không bị va đập bởi các dụng cụ cơ khí khác trong thùng đồ nghề.

---

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ BỘ DƯỠNG ĐO BÁN KÍNH INSIZE 4801 SERIES

1. Bộ dưỡng đo bán kính INSIZE 4801 Series dùng để làm gì trong xưởng cơ khí?

Trả lời: Đây là công cụ đo lường cầm tay chuyên dụng dùng để kiểm tra nhanh các biên dạng cong, đặc biệt là góc bo R. Sản phẩm giúp thợ đứng máy CNC hoặc chuyên viên QC hiện trường đánh giá độ chính xác của các cung lồi và cung lõm trên chi tiết phay tiện, góc khuôn mẫu hoặc biên dạng chấn gấp kim loại. Phương pháp rà khớp trực quan giúp tiết kiệm thời gian so với việc phải đo đạc bằng các thiết bị quang học phức tạp.

2. Vật liệu chế tạo của bộ căn lá đo bán kính này là gì? Có dễ bị rỉ sét không?

Trả lời: Toàn bộ các lá đo của series INSIZE 4801 đều được chế tạo từ vật liệu thép carbon trung bình (Medium carbon steel). Ưu điểm của loại thép này là độ cứng vững cực tốt, giúp các mép lá thép không bị mẻ hay biến dạng khi ma sát liên tục với phôi kim loại cứng. Tuy nhiên, đặc tính của thép carbon là dễ bị oxy hóa, do đó người dùng cần lau sạch và bôi dầu chống rỉ sau mỗi ca làm việc để duy trì độ bền bỉ tối đa.

3. Một bộ dưỡng đo góc bo R INSIZE 4801 có thể đo được cả góc lồi và góc lõm không?

Trả lời: Có, đây chính là đặc tính "tất cả trong một" mang lại giá trị kinh tế cao cho thiết bị. Thiết kế của bộ dưỡng chia làm hai đầu gập: một đầu chứa toàn bộ cụm lá đo biên dạng cung lõm (Internal) và đầu còn lại chứa cụm lá đo biên dạng cung lồi (External). Người thợ chỉ cần xòe đúng cụm lá đo cần thiết để kiểm tra mọi kiểu góc lượn của phôi.

4. Dải đo của thiết bị này là bao nhiêu? Tôi nên chọn mã sản phẩm nào cho phù hợp?

Trả lời: INSIZE 4801 Series bao phủ dải đo vô cùng rộng từ 1mm đến 25mm, được chia thành 3 model chuyên biệt để khách hàng lựa chọn:

• Model 4801-17: Phù hợp đo các chi tiết nhỏ tinh xảo với dải đo từ 1-7mm (Bao gồm 17 lá lồi + 17 lá lõm).

• Model 4801-16: Phù hợp gia công chi tiết tầm trung, dải đo từ 7.5-15mm (Bao gồm 16 lá lồi + 16 lá lõm).

• Model 4801-15: Phù hợp kiểm tra các góc bo lớn, dải đo từ 15.5-25mm (Bao gồm 15 lá lồi + 15 lá lõm).

5. Căn lá đo bán kính INSIZE 4801 có đo được các góc bo số lẻ như R1.25 hay R7.5 không?

Trả lời: Hoàn toàn được. Nhà sản xuất đã tính toán các bước nhảy bán kính cực kỳ chi tiết để đáp ứng bản vẽ kỹ thuật phức tạp. Ví dụ, với dải đo nhỏ (mã 4801-17), thiết bị có sẵn các lá căn R1.25, R1.75, R2.25, R2.75. Với dải đo trung bình (mã 4801-16), bước nhảy duy trì ở mức 0.5mm như R7.5, R8.5, R9.5... giúp thợ cơ khí kiểm soát dung sai vô cùng chặt chẽ.

6. Cấp chính xác của thước đo cung lồi và cung lõm INSIZE 4801 là bao nhiêu? Có dùng cho phòng Lab được không?

Trả lời: Theo catalogue chính thức từ INSIZE, series 4801 được xếp vào phân khúc dụng cụ đo có độ chính xác thấp (Low Accuracy). Nó được thiết kế chuyên biệt cho việc kiểm tra nhanh (Go/No-Go) trực tiếp tại xưởng sản xuất, bàn máy phay CNC. Do đó, thiết bị này không nhằm mục đích thay thế cho máy đo tọa độ (CMM) hay máy đo biên dạng (Profile Projector) khi phòng Lab cần trích xuất kết quả sai số cấp micron.

7. Phương pháp kiểm tra góc lượn bằng thiết bị này diễn ra như thế nào?

Trả lời: Kỹ thuật viên sử dụng phương pháp "Rà khe sáng". Bạn chỉ cần chọn lá căn có kích thước R tương ứng với bản vẽ, sau đó áp sát mép thép vào góc lượn của phôi. Nếu ánh sáng không lọt qua (hoặc lọt qua rất đều) giữa bề mặt lá đo và phôi kim loại, góc bo R đó đạt yêu cầu. Ngược lại, nếu khe sáng hở to hoặc hở lệch, chi tiết đang bị sai lệch biên dạng cần gia công lại.

8. Dụng cụ đo góc bo R này có dùng được cho ngành gia công kim loại tấm và kiểm tra mối hàn không?

Trả lời: Rất xuất sắc. Ngoài việc phục vụ xưởng cắt gọt CNC, INSIZE 4801 còn là thiết bị kiểm tra bán kính góc hàn và chấn gấp kim loại tấm lý tưởng. Nhờ vật liệu thép carbon dày dặn và thao tác xòe lá đo cực nhanh, QC có thể nghiệm thu hàng loạt kết cấu bồn bể, khung vỏ tủ điện với độ tin cậy cơ học cao.

9. Làm sao để bảo vệ các lá thép mỏng (ví dụ lá R1mm) không bị gãy xước trong quá trình đo lường?

Trả lời: Các lá căn có biên độ nhỏ từ 1mm đến 1.5mm được mài khá mỏng ở mép ngoài. Khi thao tác, bạn chỉ nên dùng ngón tay gạt nhẹ ở phần gáy sống lưng của bộ căn lá để xòe ra. Tuyệt đối không bẻ cong, vặn xoắn hoặc tì lực quá mạnh vào phôi khi rà góc. Sau khi đo xong, phải xoay giấu các lá thép này vào sâu bên trong lớp vỏ bọc kim loại của thân thước.

10. Có cần thao tác gá đặt phức tạp khi đo góc bo ở các rãnh sâu không?

Trả lời: Không cần gá đặt phức tạp. Thiết kế trục chốt vặn ở hai đầu bộ dưỡng đo bán kính cho phép bạn rút lỏng hoặc siết chặt độ ma sát của các lá đo. Khi cần luồn sâu vào trong rãnh phôi phay, bạn chỉ cần nới lỏng nhẹ, xòe lá đo mong muốn ra một góc 90 độ hoặc 180 độ, cầm phần thân thước để vươn sâu vào trong lòng chi tiết gia công một cách dễ dàng và an toàn.

---
