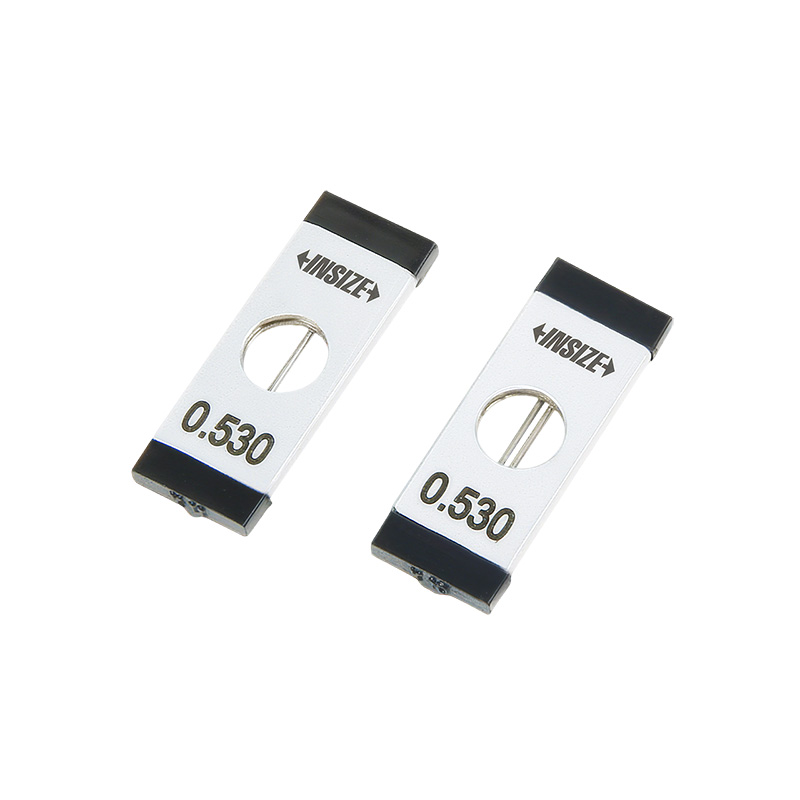

Bộ 3 dây đo ren Insize 7382 kết hợp panme đo đường kính trung bình ren

BỘ 3 DÂY ĐO REN INSIZE 7382 (±0.5µM, HRC60) – ĐO ĐƯỜNG KÍNH TRUNG BÌNH REN

Liên hệ để báo giá

Bộ 3 dây đo ren Insize 7382 (Thread Measuring Wires) là thiết bị đo cơ khí chính xác chuyên dụng, được thiết kế để kiểm tra các chi tiết ren chuẩn dầu khí và gia công CNC:

✅ Chức năng chuyên dụng: Kết hợp với panme đo ngoài để xác định chính xác đường kính trung bình (Pitch Diameter) của ren.

✅ Độ chính xác cực cao: Sai số đường kính chỉ ±0.5µm, độ trụ 1µm, đáp ứng các tiêu chuẩn đo kiểm khắt khe nhất.

✅ Vật liệu siêu bền: Đạt chuẩn độ cứng HRC60, chống mài mòn tối đa trong môi trường công nghiệp liên tục.

✅ Khả năng tương thích: Khớp chuẩn xác với các đầu đo (spindle) panme kích thước Ø6.35mm hoặc Ø6.50mm.

✅ Phạm vi ứng dụng: Dùng cho đường kính ngoài ren ≤ 50mm, bao phủ các bước ren đa dạng từ 0.2mm đến 6.0mm.

✅ Chứng nhận chất lượng: Sản phẩm đi kèm giấy chứng nhận kiểm tra (Inspection Certificate) chính hãng từ Insize.

Compare
Danh mục:

Trong gia công cơ khí chính xác và chế tạo thiết bị dầu khí, việc kiểm soát đường kính trung bình ren (Pitch Diameter) đòi hỏi sai số cực thấp. Bộ 3 dây đo ren Insize 7382 (Thread Measuring Wires) là giải pháp đo kiểm chuyên dụng được thiết kế để kết hợp hoàn hảo cùng thước panme đo ngoài. Với độ chính xác đường kính đạt mức ±0.5µm và vật liệu siêu cứng HRC60, Insize 7382 đáp ứng trọn vẹn các tiêu chuẩn đo lường khắt khe nhất. Sản phẩm hiện được phân phối trực tiếp bởi Insize Việt Nam, đi kèm đầy đủ chứng nhận kiểm định (Inspection Certificate) từ nhà máy.

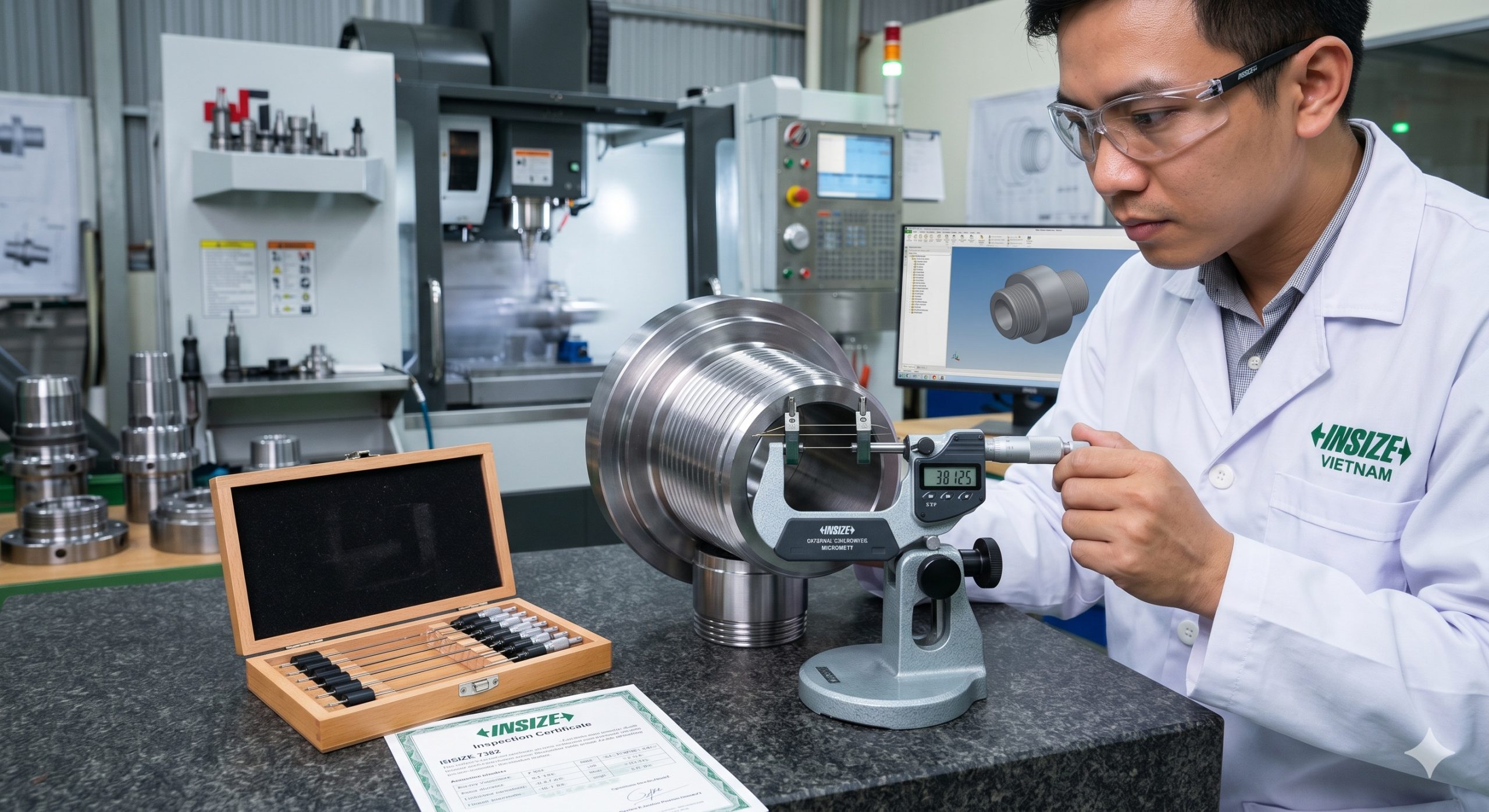

ỨNG DỤNG NỔI BẬT CỦA BỘ 3 DÂY ĐO REN INSIZE 7382 TRONG CÔNG NGHIỆP

Bộ 3 dây đo ren Insize 7382 không chỉ là một phụ kiện đo lường đơn thuần mà là giải pháp kỹ thuật bắt buộc để xác định chính xác đường kính trung bình ren (Pitch Diameter) theo phương pháp 3 dây. Dưới đây là các ứng dụng chuyên sâu của model này trong những lĩnh vực sản xuất trọng điểm:

1. Ngành Gia Công Cơ Khí Chính Xác (CNC) & Quản Lý Chất Lượng (QA/QC)

Trong các xưởng gia công CNC, việc kiểm soát dung sai của các trục ren ngoài là yếu tố sống còn để đảm bảo khả năng lắp xiết hoàn hảo.

  • Kiểm tra độ chính xác cao: Với độ chính xác đường kính ±0.5µm và độ trụ 1µm, bộ dây đo này giúp kỹ sư QA/QC loại bỏ hoàn toàn rủi ro sai số khi đo kiểm các chi tiết máy yêu cầu khắt khe.

  • Đo lường đa dụng: Nhờ dải đo rộng bao phủ các bước ren từ 0.2mm đến 6.0mm và áp dụng cho đường kính ren ≤ 50mm, các xưởng CNC chỉ cần trang bị các model như 7382-1S hoặc 7382-2S là đủ để đo kiểm hầu hết các loại ren thông dụng.

  • Tích hợp linh hoạt: Sản phẩm được thiết kế để lắp vừa vặn, biến các cây panme đo ngoài tiêu chuẩn (có trục Ø6.35mm hoặc Ø6.50mm) sẵn có tại xưởng thành một thiết bị panme đo ren 3 dây chuyên dụng, giúp tối ưu hóa chi phí đầu tư thiết bị.

2. Chế Tạo & Kiểm Tra Thiết Bị Dầu Khí (Oil & Gas)

Ren dầu khí (như ren tiêu chuẩn API) có đặc thù là yêu cầu độ kín khít tuyệt đối để chịu áp lực lớn. Sai số ở Pitch Diameter có thể dẫn đến rò rỉ nguyên liệu hoặc phá hủy kết cấu hệ thống ống dẫn.

  • Dụng cụ đo ren dầu khí chuyên dụng: Insize 7382 là lựa chọn hàng đầu để kiểm định thiết bị kiểm tra ren tiêu chuẩn API, đảm bảo các khớp nối ống khoan, van áp lực đạt đúng biên dạng và kích thước trung bình ren theo quy chuẩn quốc tế.

  • Độ bền bỉ trong môi trường khắc nghiệt: Các chi tiết trong ngành dầu khí thường sử dụng thép hợp kim cường độ cao. Với vật liệu chế tạo đạt độ cứng HRC60, dây đo ren Insize giữ được form chuẩn, chống mài mòn cực tốt dù phải tiếp xúc và ma sát liên tục với các bề mặt kim loại cứng.

3. Phòng Thí Nghiệm Đo Lường & Hiệu Chuẩn (Metrology Labs)

Đối với các đơn vị cung cấp dịch vụ đo lường hoặc phòng lab của các nhà máy lớn, tính pháp lý và độ tin cậy của thiết bị là ưu tiên số một.

  • Đảm bảo tính truy xuất nguồn gốc: Mọi bộ sản phẩm Insize 7382 khi phân phối bởi Insize Việt Nam đều đi kèm giấy chứng nhận kiểm định của nhà máy (Inspection Certificate). Điều này đáp ứng trực tiếp yêu cầu làm hồ sơ năng lực, đánh giá ISO và audit của các phòng lab.

  • Chuẩn hóa quy trình đo: Giải pháp dùng dây đo ren chuẩn HRC60 kết hợp phương pháp 3 dây là phương pháp kinh điển, mang lại độ tin cậy cao nhất khi cần nghiệm thu chéo hoặc làm chuẩn tham chiếu để hiệu chuẩn các loại dưỡng đo ren (thread ring gauges).

💡 Ghi chú kỹ thuật cho anh: Phần nội dung này anh có thể đặt ngay bên dưới bảng thông số kỹ thuật. Cách phân chia rõ ràng từng ngành (CNC, Dầu khí, Phòng Lab) sẽ giúp khách hàng khi truy cập vào website lập tức thấy "bài toán" của doanh nghiệp họ đang được giải quyết ở đây, từ đó tăng tỷ lệ chuyển đổi (Conversion Rate) cho trang sản phẩm.

CHI TIẾT THÔNG SỐ & BẢNG TRA CỨU BỘ DÂY ĐO REN INSIZE 7382

Để đáp ứng yêu cầu đo kiểm khắt khe trong gia công cơ khí và chế tạo thiết bị dầu khí, dòng sản phẩm Insize 7382 được thiết kế với các tiêu chuẩn vật liệu và dung sai nghiêm ngặt nhất. Dưới đây là phân tích kỹ thuật chuyên sâu và bảng tra cứu chi tiết cho từng mã sản phẩm.

1. Phân Tích Đặc Tính Kỹ Thuật Chuyên Sâu

  • Nguyên lý vận hành: Sản phẩm được thiết kế để sử dụng kết hợp với các loại panme đo ngoài tiêu chuẩn (standard outside micrometers), nhằm đo lường chính xác đường kính trung bình (pitch diameter) của ren ngoài theo phương pháp 3 dây. Phạm vi ứng dụng tối ưu cho các chi tiết ren có đường kính ngoài ≤ 50mm.

  • Dung sai hình học & Kích thước: Yếu tố quyết định chất lượng của phương pháp 3 dây nằm ở độ tròn đều của dây đo. Insize 7382 đảm bảo độ chính xác đường kính ở mức ±0.5µm và độ trụ đạt 1µm, triệt tiêu các sai số tích lũy khi kẹp trên panme.

  • Vật liệu chống mài mòn: Toàn bộ dây đo được nhiệt luyện đạt độ cứng HRC60. Điều này ngăn chặn tình trạng biến dạng hoặc mài mòn bề mặt khi phải ma sát liên tục với các phôi thép hợp kim cứng trong xưởng gia công.

  • Truy xuất nguồn gốc: Mọi bộ sản phẩm hoặc dây lẻ đều được cung cấp kèm chứng nhận kiểm tra của nhà sản xuất (Manufacturer Inspection Certificate), đảm bảo tính pháp lý khi đưa vào phòng thí nghiệm hoặc hồ sơ QA/QC.

2. Hướng Dẫn Chọn Mã Sản Phẩm & Bảng Tra Cứu (Lookup Table)

Dòng 7382 được chia làm 2 hệ tùy thuộc vào đường kính trục (Spindle) của panme anh em đang sử dụng: hệ trục Ø6.35mm và hệ trục Ø6.50mm.

A. Các Bộ Đầy Đủ (Sets - 18 Cặp Dây)

Nếu xưởng gia công đa dạng bước ren, việc đầu tư bộ đầy đủ (18 pairs/set) là phương án tối ưu nhất:

  • Model 7382-1S: Bộ 18 cặp dây dùng cho panme có trục Ø6.35mm.

  • Model 7382-2S: Bộ 18 cặp dây dùng cho panme có trục Ø6.50mm.

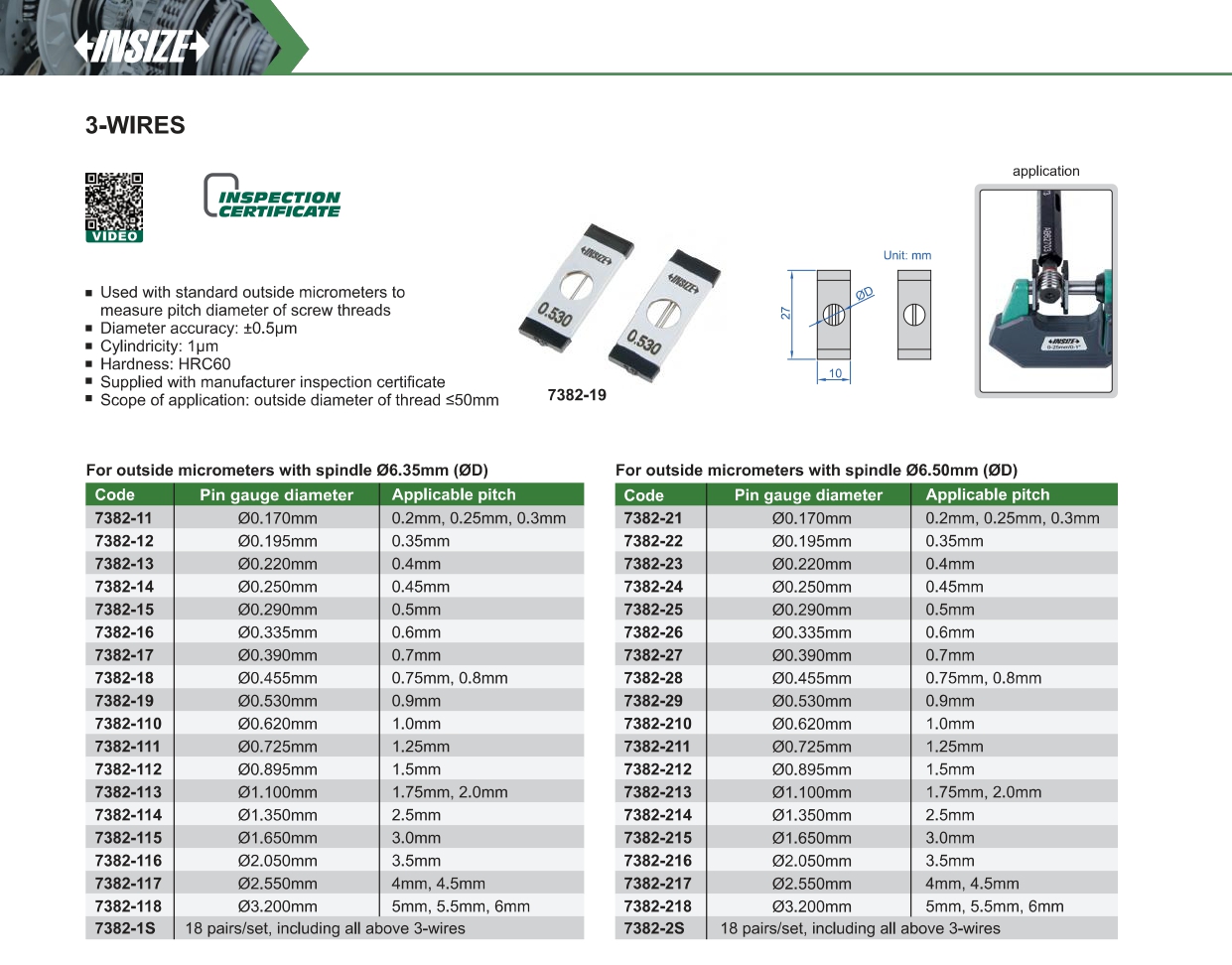

B. Bảng Tra Cứu Mã Dây Lẻ Theo Bước Ren (Individual Wires)

Trường hợp xưởng chỉ gia công một vài bước ren cố định hoặc cần mua thay thế dây bị thất lạc, khách hàng có thể đối chiếu mã sản phẩm lẻ theo bảng quy đổi sau:

Bước ren áp dụng (Applicable Pitch) Kích thước dây đo (Pin gauge Ø) Mã đặt hàng cho trục Panme Ø6.35mm Mã đặt hàng cho trục Panme Ø6.50mm
0.2mm, 0.25mm, 0.3mm Ø0.170mm 7382-11 7382-21
0.35mm Ø0.195mm 7382-12 7382-22
0.4mm Ø0.220mm 7382-13 7382-23
0.45mm Ø0.250mm 7382-14 7382-24
0.5mm Ø0.290mm 7382-15 7382-25
0.6mm Ø0.335mm 7382-16 7382-26
0.7mm Ø0.390mm 7382-17 7382-27
0.75mm, 0.8mm Ø0.455mm 7382-18 7382-28
0.9mm Ø0.530mm 7382-19 7382-29
1.0mm Ø0.620mm 7382-110 7382-210
1.25mm Ø0.725mm 7382-111 7382-211
1.5mm Ø0.895mm 7382-112 7382-212
1.75mm, 2.0mm Ø1.100mm 7382-113 7382-213
2.5mm Ø1.350mm 7382-114 7382-214
3.0mm Ø1.650mm 7382-115 7382-215
3.5mm Ø2.050mm 7382-116 7382-216
4.0mm, 4.5mm Ø2.550mm 7382-117 7382-217
5.0mm, 5.5mm, 6.0mm Ø3.200mm 7382-118 7382-218

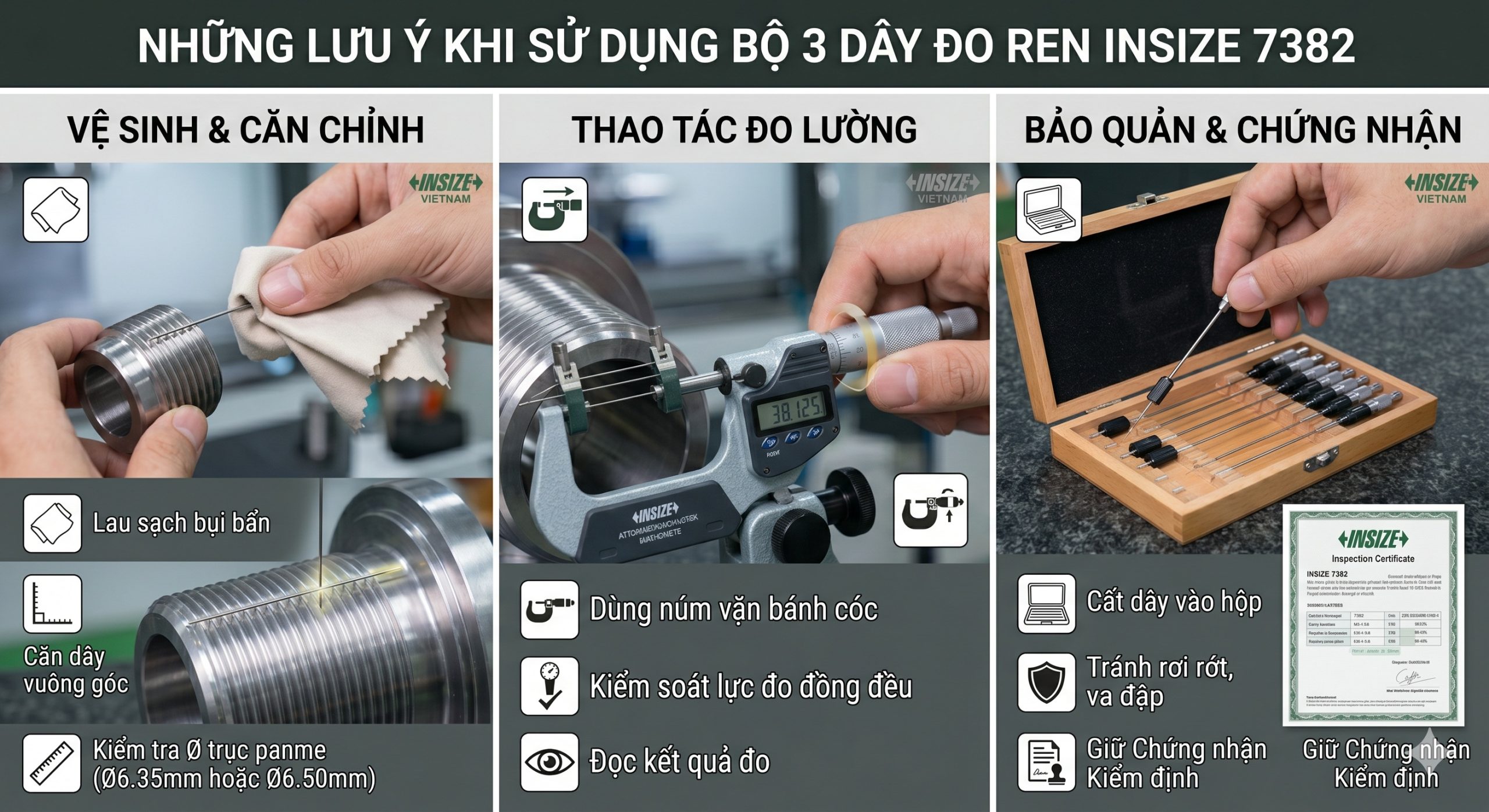

NHỮNG LƯU Ý KHI SỬ DỤNG BỘ 3 DÂY ĐO REN INSIZE 7382

Để khai thác tối đa độ chính xác ±0.5µm của thiết bị và đảm bảo kết quả đo lường đường kính trung bình ren (Pitch Diameter) luôn chuẩn xác, các kỹ sư và nhân viên QA/QC cần tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Kiểm tra tuyệt đối sự tương thích của trục Panme

  • Lý do: Khối kẹp của dây đo được gia công vừa khít với trục (spindle) của panme. Nếu lắp lỏng, sai số đo lường sẽ xảy ra; nếu cố ép lắp chặt có thể làm vỡ gá kẹp.

  • Thao tác: Trước khi gắn dây đo, bắt buộc phải dùng thước cặp để kiểm tra lại đường kính đầu đo của cây panme đang dùng. Đảm bảo panme trục Ø6.35mm chỉ dùng với dòng 7382-1 và trục Ø6.50mm chỉ dùng với dòng 7382-2.

2. Làm sạch bề mặt ren và dây đo trước khi kẹp

  • Lý do: Với sai số hình học cực nhỏ (độ trụ chỉ 1µm), một hạt bụi kim loại hay lớp dầu làm mát (coolant) mỏng dính trên rãnh ren cũng sẽ làm thay đổi hoàn toàn kết quả đo.

  • Thao tác: Sử dụng cồn công nghiệp và khăn không xơ để lau sạch phôi ren, đầu đo panme và 3 sợi dây đo trước mỗi ca làm việc.

3. Kiểm soát lực đo (Measuring Force) đồng đều

  • Lý do: Khi kẹp 3 dây đo vào rãnh ren, lực ép quá mạnh có thể làm dây đo bị uốn nhẹ, hoặc làm trầy xước bề mặt chi tiết (dù dây đo đã đạt độ cứng chống mài mòn HRC60).

  • Thao tác: Luôn sử dụng núm vặn bánh cóc (ratchet stop) hoặc cơ cấu ma sát ở đuôi panme để tạo lực ép tiêu chuẩn. Tuyệt đối không vặn ép trực tiếp bằng ống vặn (thimble) của thước.

4. Tuân thủ giới hạn kích thước phôi

  • Lý do: Bộ kẹp dây đo được thiết kế biên dạng tối ưu cho khoảng mở của panme.

  • Thao tác: Chỉ áp dụng bộ dụng cụ này cho các chi tiết ren có đường kính ngoài dưới 50mm theo đúng khuyến cáo của nhà sản xuất để đảm bảo kết cấu kẹp ổn định nhất.

5. Bảo quản và Lưu trữ Hồ sơ Kiểm định

  • Thiết bị cần được tháo rời khỏi panme, lau màng dầu chống gỉ mỏng và cất lại đúng vị trí trong hộp gỗ nguyên bản sau khi sử dụng. Tránh để rơi rớt gây biến dạng độ trụ của dây đo.

  • Đặc biệt lưu ý: Tuyệt đối không làm mất tờ Giấy chứng nhận kiểm tra (Inspection Certificate) đi kèm trong hộp. Đây là tài liệu mang tính pháp lý để truy xuất nguồn gốc đo lường khi phòng Lab hoặc xưởng gia công tham gia các đợt đánh giá chất lượng (Audit) định kỳ.

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ BỘ DÂY ĐO REN INSIZE 7382

1. Phương pháp đo ren 3 dây (3-Wire Method) là gì và tại sao lại chính xác nhất?

Trả lời: Phương pháp 3 dây là kỹ thuật đo lường sử dụng 3 sợi dây hình trụ có đường kính chuẩn xác tuyệt đối, đặt vào các rãnh ren đối diện nhau, sau đó kẹp bằng thước panme đo ngoài. Phương pháp này được đánh giá là chính xác nhất để xác định đường kính trung bình ren (Pitch Diameter) vì các dây đo tiếp xúc trực tiếp với sườn ren (flank) ngay tại đường trung bình. Nó loại bỏ hoàn toàn các sai số do đỉnh ren bị vát, mòn hoặc đáy ren có cặn bẩn – những lỗi thường gặp nếu chỉ dùng thước kẹp thông thường.

2. Làm thế nào để chọn đúng mã Insize 7382 cho cây panme đang có tại xưởng?

Trả lời: Bộ kẹp của dây đo được thiết kế để lắp "ôm" vừa khít vào trục đo (spindle) của panme. Các loại panme tiêu chuẩn trên thị trường thường có 2 hệ trục chính: Ø6.35mm (tương đương 1/4 inch) và Ø6.50mm. Trước khi đặt hàng, kỹ sư cần dùng thước cặp đo chính xác đường kính đầu đo của cây panme đang dùng. Nếu đầu đo là Ø6.35mm, hãy chọn dòng 7382-1 (ví dụ: bộ 7382-1S). Nếu đầu đo là Ø6.50mm, bắt buộc phải chọn dòng 7382-2. Việc chọn sai sẽ khiến đế kẹp bị lỏng (rơi rớt khi đo) hoặc quá chật (làm gãy ngàm nhựa).

3. Insize 7382 có dùng để đo được chi tiết ren trong (Internal Thread) không?

Trả lời: Không. Bộ dây đo 7382 có cấu tạo ngàm kẹp thiết kế riêng để gắn lên trục của thước panme đo ngoài (Outside Micrometer), do đó nó chỉ áp dụng để đo các chi tiết ren ngoài (External Thread) có đường kính ≤ 50mm (như trục ren, bu lông, khớp nối đực). Để kiểm tra bước ren và đường kính ren trong, nhà xưởng cần tham khảo sử dụng các loại dưỡng đo ren lỗ (Thread Plug Gauges) theo chuẩn GO/NOGO.

4. Thiết bị này có đo được ren hệ Inch (chuẩn UN, UNC, UNF) không, hay chỉ đo ren hệ mét?

Trả lời: Hoàn toàn đo được. Dây đo ren Insize 7382 được sử dụng để kiểm tra tất cả các loại ren có góc đỉnh ren (Thread Angle) là 60 độ. Góc 60 độ này là tiêu chuẩn chung của cả ren hệ mét (Metric) và ren hệ Inch (UN, UNC, UNF). Lưu ý duy nhất là khi tính toán đường kính trung bình từ kết quả đo được trên panme, kỹ sư QA/QC cần sử dụng đúng công thức hằng số (Constant) dành riêng cho ren hệ mét hoặc hệ Inch để cho ra kết quả cuối cùng.

5. Dây đo tiếp xúc với kim loại liên tục, vật liệu chế tạo là gì và có dễ bị mài mòn sai số không?

Trả lời: Dây đo Insize 7382 được chế tạo từ vật liệu thép hợp kim đặc biệt và trải qua quá trình nhiệt luyện khắt khe để đạt độ cứng HRC60. Với độ cứng này, dây đo có khả năng chống mài mòn cực kỳ xuất sắc, kể cả khi thao tác liên tục với các phôi thép cứng trong gia công CNC. Khách hàng có thể yên tâm sử dụng trong thời gian dài mà không lo dây đo bị xước xát hay biến dạng hình học (độ trụ 1µm được duy trì ổn định). Tuy nhiên, vẫn cần lau sạch mạt sắt trên phôi trước khi kẹp để tối ưu tuổi thọ thiết bị.

6. Xưởng tôi chỉ gia công hàng loạt 1 loại bước ren, tôi có thể mua lẻ không hay phải mua cả bộ 18 cặp?

Trả lời: Insize cung cấp linh hoạt cả 2 tùy chọn để tối ưu chi phí cho doanh nghiệp:

  • Mua bộ (7382-1S / 7382-2S): Phù hợp cho phòng Lab QA/QC hoặc xưởng gia công đa dạng nhiều bước ren khác nhau.

  • Mua lẻ từng mã: Rất kinh tế cho các xưởng sản xuất hàng loạt (Mass Production). Nếu xưởng bạn chỉ chạy chuyên 1 loại bước ren (ví dụ 1.5mm), bạn chỉ cần tra bảng và đặt đúng mã lẻ (như 7382-112). Hỏng hoặc mất sợi nào, chỉ cần bổ sung đúng sợi đó.

7. Giấy chứng nhận kiểm định (Inspection Certificate) đi kèm trong hộp có giá trị gì?

Trả lời: Đây không phải là tờ giấy hướng dẫn sử dụng đơn thuần. Giấy chứng nhận (Inspection Certificate) từ nhà máy Insize cung cấp số liệu đo lường thực tế của chính bộ dây đo đó khi xuất xưởng (thể hiện rõ sai số thực tế so với mức dung sai cho phép là ±0.5µm). Tài liệu này có giá trị pháp lý trong đo lường, đặc biệt quan trọng giúp phòng Quản lý chất lượng (QA/QC) hoàn thiện hồ sơ truy xuất nguồn gốc thiết bị khi thực hiện đánh giá (Audit) tiêu chuẩn ISO 9001 hoặc tiêu chuẩn API trong dầu khí.

8. Mức sai số ±0.5µm của dòng 7382 có đủ tiêu chuẩn để đo ren dầu khí không?

Trả lời: Hoàn toàn vượt chuẩn. Sai số ±0.5µm (tương đương nửa phần nghìn milimet) là cấp độ dung sai thuộc nhóm cao nhất (High-Precision) trong các công cụ dụng cụ đo lường cơ khí hiện nay. Ren ống dầu khí (như chuẩn ren API) đòi hỏi độ kín khít tuyệt đối để chịu áp suất cao, việc sai lệch đường kính trung bình có thể dẫn đến rò rỉ. Với độ chính xác ±0.5µm, Insize 7382 triệt tiêu các rủi ro đo kiểm, đáp ứng trọn vẹn yêu cầu dung sai khắt khe nhất của ngành chế tạo thiết bị dầu khí.

9. Tại sao xưởng tôi đã sử dụng đúng mã dây 7382, thao tác đúng nhưng kết quả đo lặp lại vẫn bị lệch vài micron?

Trả lời: Với thiết bị đo có độ nhạy đến mức micron, sai lệch thường đến từ 3 nguyên nhân ngoại cảnh:

  • Nhiệt độ: Thân nhiệt từ tay người cầm trực tiếp vào panme hoặc dây đo quá lâu sẽ làm kim loại giãn nở. (Khắc phục: Dùng giá đỡ panme).

  • Lực đo (Measuring Force): Thợ vặn panme bằng ống vặn chính (thimble) thay vì dùng núm vặn bánh cóc (ratchet stop) ở đuôi, dẫn đến lực ép mỗi lần đo khác nhau.

  • Vệ sinh: Một màng mỏng của dầu làm mát (coolant) hoặc hạt bụi kẹt giữa rãnh ren và dây đo cũng sẽ làm kết quả nhảy sai số ngay lập tức. (Khắc phục: Dùng cồn vệ sinh kỹ phôi và dây đo trước khi kẹp).

10. Đặt mua bộ dây đo ren Insize 7382 chính hãng ở đâu để được hỗ trợ kỹ thuật tốt nhất?

Trả lời: Để tránh mua phải hàng trôi nổi không đảm bảo độ cứng HRC60 và thiếu chứng nhận kiểm định, quý doanh nghiệp nên liên hệ trực tiếp với Insize Việt Nam. Chúng tôi là đơn vị ủy quyền phân phối chính thức, cam kết cung cấp hàng chính hãng 100%, đi kèm đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ), Inspection Certificate. Đặc biệt, đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ tư vấn chọn đúng mã sản phẩm, hướng dẫn phương pháp đo lường và cung cấp hóa đơn chứng từ hợp lệ, nhanh chóng cho doanh nghiệp.

LIÊN HỆ ĐẶT HÀNG & TƯ VẤN KỸ THUẬT

Để được tư vấn cấu hình sản phẩm phù hợp nhất với loại panme và bước ren tại xưởng gia công của quý khách, vui lòng liên hệ trực tiếp với đội ngũ kỹ sư của chúng tôi:

INSIZE VIỆT NAM – ĐẠI DIỆN PHÂN PHỐI ỦY QUYỀN CHÍNH THỨC (Được vận hành bởi Công ty TNHH BK Technologies & Partners)
